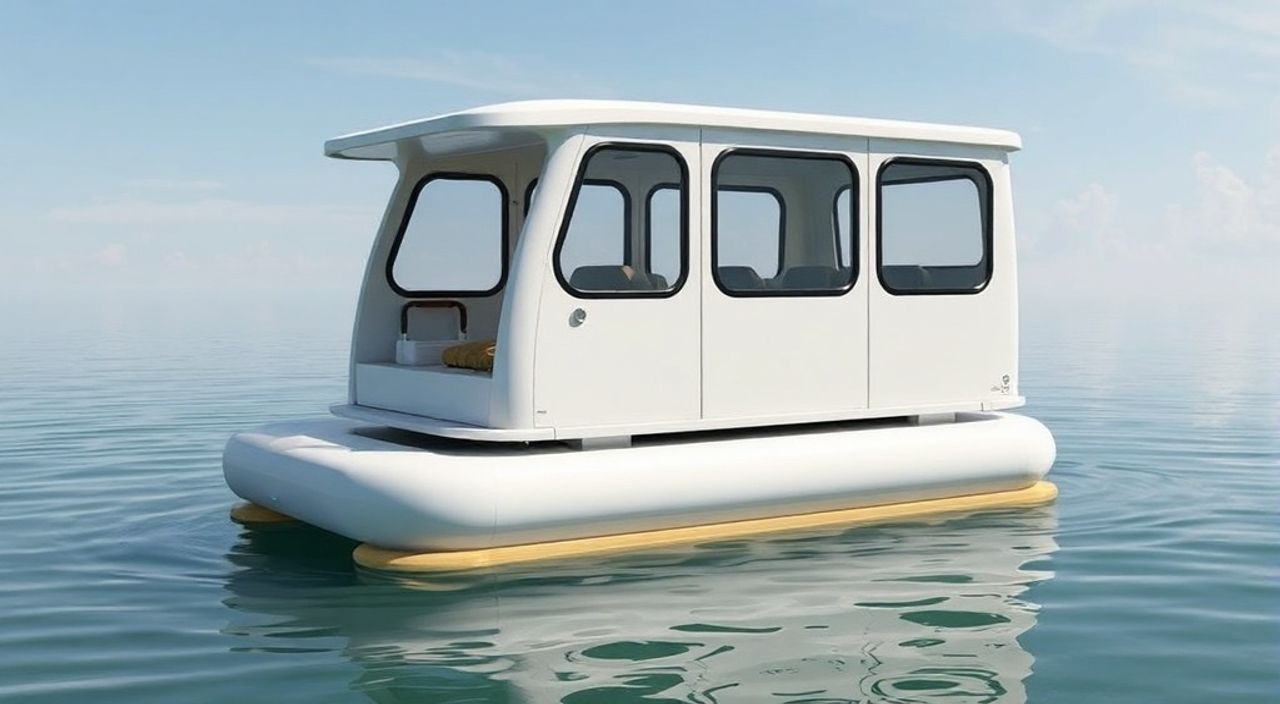

15 Шагов, чтобы собрать Eco‑cab на воде

Современный мир требует инновационных решений в транспорте, и Eco-cab на воде — один из самых перспективных направлений. Это не просто лодка с электромотором, а интегрированная система, объединяющая возобновляемые источники энергии, биоразлагаемые материалы и умное управление. В условиях роста городских водных маршрутов, загрязнения океанов и ужесточения экологических норм, такие суда становятся не роскошью, а необходимостью. Однако собрать Eco-cab, который будет безопасным, долговечным и эффективным, — задача, требующая системного подхода. Многие начинают с энтузиазма, но сталкиваются с проблемами: от нестабильной гидродинамики до перегрева аккумуляторов. В этой статье вы найдёте пошаговую инструкцию, проверенную инженерами и навигаторами, которая превратит вашу идею в реальность.

1. Определите назначение Eco-cab

Первый и самый важный шаг — чётко понять, для чего вы создаёте Eco-cab. Это будет транспорт для одного пассажира или для группы? Будет ли он использоваться в городских каналах, на озёрах или в прибрежных зонах? Ответ определяет все последующие решения: от размера корпуса до мощности мотора. Например, судно для городского такси должно быть компактным, с возможностью быстрой посадки и разгрузки, тогда как судно для экотуризма требует большего объёма багажника и комфорта.

Не забывайте о регламенте: в России, как и в ЕС, для судов длиной менее 5 метров и мощностью до 4,5 кВт не требуется регистрация, но при перевозке пассажиров — уже требуется сертификация по ГОСТ Р 56669-2015. Уточните требования в вашем регионе до начала проектирования.

2. Выберите тип корпуса и материалы

Корпус — это основа Eco-cab. Он должен быть лёгким, прочным и устойчивым к коррозии. Лучшие материалы на сегодня — композиты на основе биосмол и стекловолокна, а также переработанный полиэтилен высокой плотности (HDPE). Альтернатива — алюминиевые сплавы с антикоррозийным покрытием, но они тяжелее и дороже.

Форма корпуса влияет на сопротивление воде. Для городских маршрутов оптимальна плоскодонная или полуводоизмещающая конструкция — она устойчива и манёвренна. Для открытых вод — V-образный или гидропланерный корпус, снижающий трение на скорости выше 10 км/ч.

Помните: даже незначительный перекос в симметрии корпуса может вызвать дрейф и увеличить энергопотребление на 15–20%. Используйте CAD-моделирование (например, Fusion 360 или FreeCAD) для точного расчёта геометрии.

3. Рассчитайте гидродинамику и водоизмещение

Водоизмещение — это масса воды, вытесненная судном. Она должна быть на 10–15% больше общей массы Eco-cab с пассажиром и багажом. Перегрузка снижает скорость, увеличивает расход энергии и повышает риск опрокидывания.

Для расчёта используйте формулу:
Водоизмещение (кг) = Масса корпуса + Масса оборудования + Масса пассажира + 10% запаса.

Пример: если ваш Eco-cab весит 80 кг, пассажир — 85 кг, батареи — 30 кг, а оборудование — 15 кг, итого: 210 кг. Значит, водоизмещение должно быть не менее 231 кг. Это означает, что объём погружённой части корпуса — не менее 0,231 м³.

Используйте онлайн-калькуляторы гидродинамики, такие как HydroComp или Delftship, чтобы смоделировать сопротивление на разных скоростях.

4. Подберите электродвигатель и систему привода

Электродвигатель — сердце Eco-cab. Для городского использования подойдут моторы мощностью 1,5–3 кВт с КПД выше 90%. Рекомендуются моторы с прямым приводом (direct drive) без редуктора — они надёжнее и тише. Производители: Torqeedo, Elco, или российские аналоги от «ЭлектроМотор».

Тип привода: винт с регулируемым шагом (variable-pitch propeller) — оптимален. Он позволяет адаптировать тягу под нагрузку, снижая энергопотери. Избегайте стандартных фиксированных винтов — они неэффективны при изменении веса и скорости.

Также учитывайте защиту от воды: двигатель должен иметь степень защиты IP67 или выше. Никогда не используйте автомобильные моторы — они не рассчитаны на постоянное воздействие солёной или пресной воды.

5. Спроектируйте систему энергоснабжения

Энергия — самый уязвимый элемент. Для Eco-cab рекомендуется использовать литий-ионные аккумуляторы с химическим составом LFP (литий-железо-фосфат). Они безопаснее, долговечнее (до 3000 циклов) и устойчивы к перегреву, чем обычные NMC.

Ёмкость рассчитывайте по формуле:
Ёмкость (кВт·ч) = (Мощность мотора × Время работы в часах) / 0.85
(0.85 — коэффициент потерь).

Пример: для 2-часовой поездки с мотором 2 кВт нужно 4,7 кВт·ч. Это ≈ 120 А·ч при 48 В. Установите 4–6 батарей по 20 А·ч с BMS (системой управления батареей).

Дополнительно рассмотрите солнечные панели на крыше — даже 100 Вт могут добавить до 20% автономности в солнечную погоду.

6. Установите системы управления и навигации

Управление Eco-cab должно быть интуитивным. Используйте джойстик с обратной связью и цифровой дисплей, показывающий заряд батареи, скорость, глубину и температуру мотора.

Навигация: подключите GPS-модуль с картами водных путей (например, Garmin Chartplotter или бесплатные OpenStreetMap с приложением MarineTraffic). Для городских маршрутов добавьте Bluetooth-связь с мобильным приложением — это позволит получать уведомления о плотности движения, погоде и ограничениях.

Не забудьте о резервном управлении: механический тросовый привод в случае сбоя электроники — обязательное требование безопасности.

7. Создайте систему безопасности и аварийного отключения

Безопасность — не опция, а стандарт. Установите:

• Автоматическое отключение при перегреве (датчики на моторе и батареях);
• Систему быстрого отключения (EMO — Emergency Motor Off) с кнопкой на руле и на корпусе;
• Сигнализацию утечки воды — датчики в киле и под сиденьем;
• Автоматический поплавковый жилет, активирующийся при падении в воду (опционально, но высоко оценивается регуляторами).

Все датчики должны быть подключены к центральному контроллеру с логированием ошибок. Это поможет в диагностике и при сертификации.

8. Соберите корпус и проведите первичную сборку

Сборка корпуса — это работа с точностью до миллиметра. Все стыки должны быть пропитаны эпоксидной смолой и армированы стеклотканью. Используйте вакуумную инфузию для минимизации пор и увеличения прочности.

Сначала соберите каркас из деревянных или алюминиевых шпангоутов, затем накладывайте слои композита. После высыхания (не менее 48 часов) шлифуйте поверхность до зеркального состояния — это снижает сопротивление воды на 8–12%.

Не спешите крепить двигатель и батареи до полной отвердевания корпуса. Нагрузка на неокрепшую структуру может вызвать микротрещины.

9. Установите электронику и кабельную разводку

Все провода должны быть в изоляции с защитой от воды (AWG 12–14, с IP68-разъёмами). Используйте кабельные каналы, а не открытую прокладку. Соединения — только с пайкой и термоусадкой, никаких клемм «вилка-розетка»!

Разделите цепи: отдельные линии для двигателя, батарей, навигации и освещения. Установите предохранители на каждую цепь — 20 А для мотора, 10 А для электроники.

Заземление корпуса — обязательно. Подключите корпус к «земле» через медный провод к воде (через специальный электрод). Это предотвратит электрохимическую коррозию.

10. Проведите тесты на герметичность

Перед первым запуском — тест на герметичность. Заполните корпус водой до уровня плавания, оставьте на 24 часа. Проверьте все швы, отверстия, кабельные вводы. Если вода проникает — используйте силиконовый герметик с сертификатом для морского применения (например, 3M 5200).

Дополнительно: проведите тест на давление — закройте все люки, накачайте воздух в корпус до 0,2 бар и проверьте падение давления за 1 час. Потеря более 5% — признак утечки.

11. Запустите двигатель в режиме холостого хода

На суше, в сухом помещении, запустите двигатель на 5 минут в режиме холостого хода. Прослушайте звуки — посторонние шумы, вибрации, щелчки — признаки неправильной балансировки винта или плохого крепления.

Проверьте температуру корпуса мотора. Если выше 55°C — есть риск перегрева. Убедитесь, что система охлаждения (если есть) работает. При отсутствии воздушного охлаждения — установите радиаторы с водяным охлаждением.

После теста — отключите питание и проверьте все соединения на нагрев. Тёплые контакты — сигнал к замене.

12. Протестируйте управляемость и устойчивость

Первый запуск — в спокойной, мелководной зоне, без течения и волн. Нагрузите Eco-cab до максимальной массы. Проведите тесты:

• Поворот на 180° — должен быть плавным, без дрейфа;
• Резкая остановка — судно не должно «захлёбываться»;
• Наклон при повороте — не более 10° от горизонтали.

Если Eco-cab кренится сильнее — перераспределите вес: батареи и оборудование должны быть размещены в центре тяжести, ниже уровня ватерлинии.

Запишите видео с камеры на штативе — анализ движения в замедленной съёмке выявляет скрытые проблемы.

13. Оптимизируйте энергопотребление

Самый важный этап для коммерческого использования. Соберите данные: скорость, заряд батареи, время, температура воды. Используйте приложение EcoLog или разработайте простой логгер на Arduino с датчиками.

Оптимизация:

• Снижение скорости с 15 до 10 км/ч — экономия до 40% энергии;
• Плавный разгон — не резкие «рывки»;
• Отключение ненужных устройств (освещение, Wi-Fi) при движении;
• Использование режима «эко» (если есть в контроллере мотора).

Цель — получить 6–8 часов автономности при 2–3 км/ч средней скорости. Это стандарт для городских водных такси в Европе и США.

14. Пройдите сертификацию и оформите документы

В России Eco-cab, используемый для перевозки людей, должен пройти сертификацию по ГОСТ Р 56669-2015 (суда маломерные) и ТР ТС 032/2018 (безопасность оборудования). Вам понадобятся:

• Технический паспорт с чертежами;
• Протоколы испытаний (герметичность, устойчивость, электробезопасность);
• Сертификат на батареи (ГОСТ Р МЭК 62619-2017);
• Документы на материалы (экологическая декларация).

Обратитесь в аккредитованный центр, например, в Ростехнадзор или Центр судостроительной экспертизы. Процесс занимает 3–6 недель. Не начинайте эксплуатацию без сертификата — штрафы до 50 000 рублей.

15. Подготовьте эксплуатационную инструкцию и план обслуживания

Каждый Eco-cab требует регулярного ухода. Создайте чек-лист:

• После каждой поездки — промывка пресной водой;
• Каждые 50 часов — проверка креплений и изоляции;
• Каждые 6 месяцев — замена смазки на винте, проверка BMS;
• Ежегодно — гидроизоляция корпуса и тест герметичности.

Приложите QR-код с видеоинструкцией и контактами сервиса. Это повышает доверие пользователей и снижает количество возвратов.

Заключение

Сборка Eco-cab на воде — это не технический проект, а экологический вызов. Каждый шаг, от выбора материала до сертификации, влияет не только на эффективность судна, но и на его влияние на окружающую среду. Успешные проекты — те, где инженеры думают не только о мощности, но и о жизненном цикле: от производства до утилизации. Eco-cab — это не просто транспорт, это символ устойчивого будущего.
