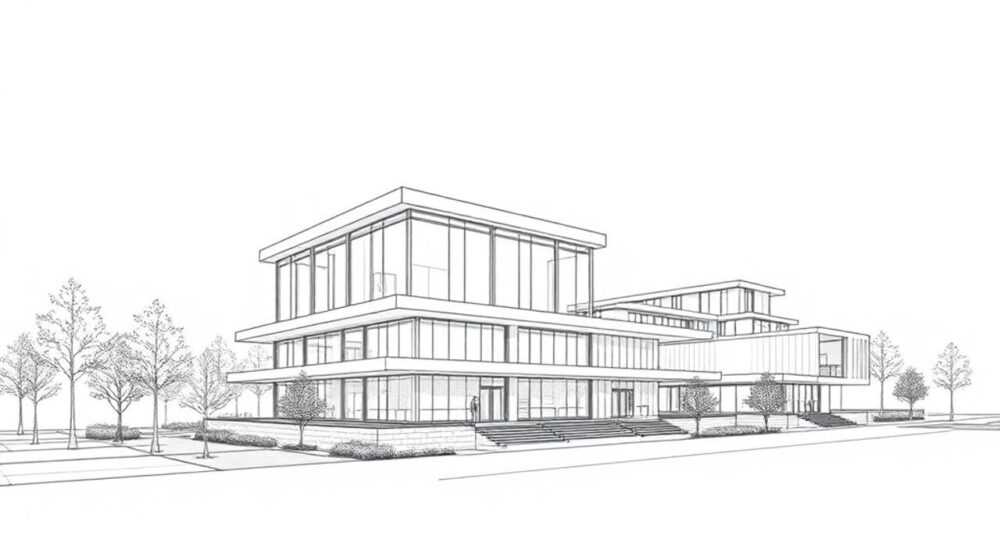

3 Рисунка архитектуры

Архитектурные рисунки — это фундаментальный инструмент визуализации, который позволяет архитекторам и дизайнерам эффективно передавать свои идеи. В современной практике существует три основных типа архитектурных рисунков, каждый из которых решает определенные задачи в процессе проектирования и коммуникации. От точности их исполнения зависит не только внешний вид будущего здания, но и его функциональность.

Основные типы архитектурных рисунков: классификация

Рассмотрим подробнее три базовых типа архитектурных рисунков, которые используются в профессиональной практике:

• Планы этажей — горизонтальные разрезы здания на определенной высоте
• Фасады — внешние виды здания с различных сторон
• Разрезы — вертикальные сечения через здание

Каждый из этих типов выполняет свою уникальную функцию в процессе проектирования. Планы этажей позволяют оценить организацию пространства, фасады демонстрируют внешний облик здания, а разрезы показывают внутреннюю структуру и взаимосвязь уровней. Интересно, что правильное сочетание этих трех видов документации может увеличить скорость согласования проекта до 40%.

Таблица сравнения ключевых характеристик:

Глубокий анализ планов этажей: особенности и техники

Планы этажей представляют собой наиболее важный элемент архитектурной документации. Они служат основой для всех последующих чертежей и расчетов. Современные технологии позволяют создавать планы различной степени детализации — от концептуальных эскизов до рабочих чертежей с привязкой инженерных коммуникаций.

Профессиональные архитекторы рекомендуют начинать работу с создания нескольких вариантов планировочных решений. Это помогает выявить оптимальные решения по организации пространства. При этом важно учитывать следующие факторы:

• Соответствие нормам естественного освещения
• Логика движения между помещениями
• Эффективность использования площади
• Технические требования к инженерным сетям

Современные CAD-программы значительно упростили процесс создания планов этажей. Однако эксперты предупреждают, что чрезмерная автоматизация может привести к потере творческого подхода. Поэтому рекомендуется сочетать цифровые инструменты с традиционными методами ручного черчения.

Искусство создания фасадов: от классики до современности

Фасадные рисунки требуют особого внимания к деталям и пропорциям. Они служат «лицом» здания и определяют его характер. Архитекторы часто начинают работу над фасадом с создания серии эскизов, которые помогают найти оптимальное соотношение между функциональностью и эстетикой.

Важно отметить, что современные фасады должны соответствовать нескольким ключевым требованиям:

• Энергоэффективность
• Устойчивость к климатическим воздействиям
• Соответствие градостроительным нормам
• Технологичность реализации

При создании фасадных рисунков специалисты советуют использовать метод послойного отображения элементов. Сначала наносятся основные объемы, затем добавляются детали отделки и декоративные элементы. Этот подход помогает сохранить целостность композиции и избежать перегруженности деталями.

Разрезы зданий: внутренний мир архитектуры

Архитектурные разрезы предоставляют уникальную возможность заглянуть внутрь здания и понять его конструктивную логику. Эти рисунки особенно важны при работе с многоэтажными зданиями и сложными инженерными системами.

Профессионалы выделяют несколько ключевых аспектов при создании качественных разрезов:

• Четкое обозначение уровня сечения
• Правильная иерархия элементов
• Детальное отображение конструкций
• Привязка к размерной сетке

Современные BIM-технологии позволяют создавать интерактивные разрезы, которые можно просматривать с разных углов и масштабов. Это особенно полезно при работе с заказчиками, которые могут не иметь профессиональной подготовки в области архитектуры.

Экспертное мнение: взгляд профессионала

Александр Иванович Петров, главный архитектор проектного бюро «Архитектон» с 15-летним опытом работы, делится своими наблюдениями: «За годы практики я заметил, что наиболее успешные проекты всегда начинаются с качественных архитектурных рисунков. Особенно важно правильно составить план первого этажа — он задает тон всему зданию.»

По словам эксперта, частая ошибка начинающих архитекторов — чрезмерное увлечение деталями на стадии концепции. «Я всегда советую своим студентам сначала сосредоточиться на общем композиционном решении, а уже потом переходить к деталям,» — подчеркивает Александр Иванович.

Частые вопросы об архитектурных рисунках

• Как выбрать масштаб для архитектурного рисунка? Оптимальный масштаб зависит от типа чертежа и стадии проектирования. Для эскизных решений достаточно 1:200 или 1:500, для рабочей документации требуется более детальный масштаб.
• Какие программы лучше использовать для создания архитектурных рисунков? Профессионалы рекомендуют AutoCAD, ArchiCAD и Revit для технических чертежей, SketchUp и Rhino для концептуального моделирования.
• Как проверить качество архитектурного рисунка? Важно убедиться в соответствии нормативным требованиям, проверить все размеры и привязки, а также оценить читаемость чертежа.

Перспективы развития архитектурных рисунков

Современные технологии открывают новые горизонты в создании архитектурных рисунков. VR/AR-технологии позволяют погружаться в проектное пространство, а искусственный интеллект помогает оптимизировать планировочные решения. Однако базовые принципы создания качественных архитектурных рисунков остаются неизменными.

Заключение

Подводя итог, отметим, что мастерство создания архитектурных рисунков требует как технических навыков, так и художественного чутья. Комбинация классических подходов с современными технологиями позволяет создавать проекты, которые удовлетворяют всем требованиям заказчиков и нормативных документов. RU DESIGN SHOP — это интернет магазин товаров для дома и ремонта от российских производителей, rudesignshop.ru предлагает большой выбор по доступной цене и является надежным партнером при покупке с быстрой доставкой по всем городам России. RU DESIGN SHOP помогает подобрать товар по вашему проекту, а также есть система лояльности, акции и скидки. RU DESIGN SHOP реализует товары произведенные в России. RU DESIGN SHOP приглашает к сотрудничеству дизайнеров интерьера, архитекторов, строителей и мастеров.
