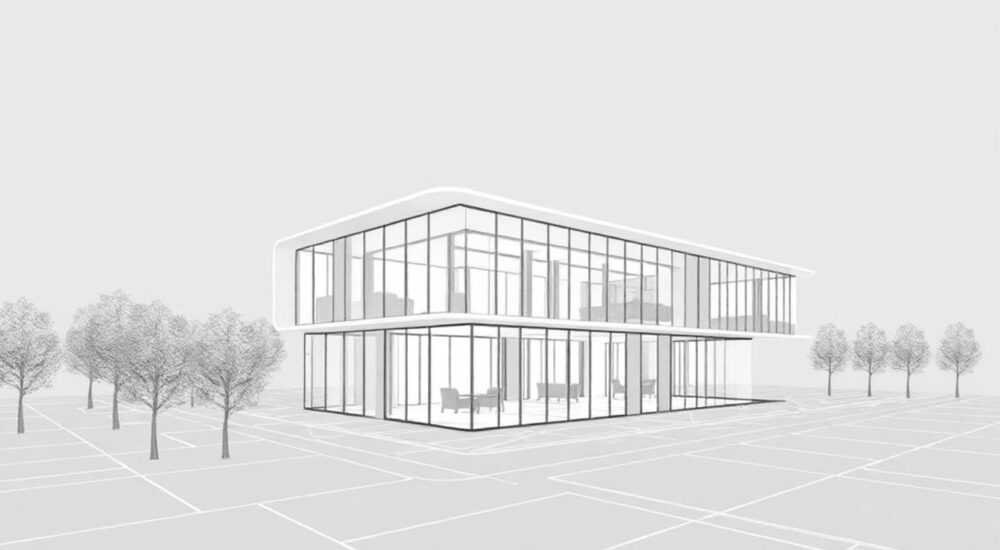

Аксонометрия в архикаде как сделать

Аксонометрия — один из самых выразительных способов визуализации архитектурного проекта. В отличие от стандартных планов и фасадов, она позволяет увидеть здание сразу с нескольких сторон, передавая объём, пропорции и пространственную логику конструкций. В среде ArchiCAD аксонометрические виды создаются не как отдельные чертежи, а как специальные настройки камеры, которые можно сохранить, оформить и вывести на лист. Однако многие пользователи сталкиваются с трудностями: неправильная ориентация, «сплюснутые» проекции, отсутствие теней или сложности с масштабированием. Эти проблемы возникают не из-за недостатков программы, а из-за непонимания принципов работы с 3D-камерой и проекциями.

Чтобы сделать аксонометрию в ArchiCAD, используйте инструмент Камера с типом проекции «Параллельная» и выберите нужный угол обзора. Настройте положение камеры, активируйте нужные эффекты (теневую карту, освещение) и экспортируйте вид на чертёжный лист через Закладку или Навигатор.

Содержание статьи:

Что такое аксонометрия в ArchiCAD: основы и назначение
Основные типы аксонометрических проекций
Пошаговая инструкция по созданию аксонометрии
Настройка камеры и освещения для реалистичной визуализации
Как проверить корректность проекции
Экспорт на лист и оформление в чертеже
Форматы вывода
Распространённые ошибки и их решение
Экспертное мнение
Вопросы и ответы
Заключение

Что такое аксонометрия в ArchiCAD: основы и назначение

Аксонометрия в ArchiCAD — это трёхмерное изображение модели, построенное на основе параллельной проекции. Это означает, что все линии проецируются без перспективного искажения, сохраняя пропорции объектов независимо от расстояния до наблюдателя. Такой подход особенно важен в архитектурной графике, где требуется точность: например, при согласовании объёмов с заказчиком или при подготовке рабочих чертежей.

В отличие от перспективной визуализации, где дальние элементы кажутся меньше, аксонометрия даёт «геометрически честное» представление о форме. Она широко используется в схемах узлов, разрезах-вставках, презентационных материалах и публикациях. ArchiCAD предоставляет гибкие инструменты для её создания, но требует понимания логики 3D-навигации и настройки камер.

Представьте, что вы держите модель здания в руках и поворачиваете её так, чтобы одновременно видеть фасад, крышу и боковую стену. Именно этот взгляд и нужно зафиксировать в программе. Для этого используется инструмент Камера, который в ArchiCAD — не просто средство просмотра, а полноценный инструмент проектирования.

Полезно знать: Аксонометрия в ArchiCAD не является автоматической функцией — её нужно настраивать вручную, задавая положение камеры и точки наблюдения.

Основные типы аксонометрических проекций

Не всякая 3D-визуализация — аксонометрия. В архитектурной графике выделяют несколько стандартных типов, каждый из которых подходит под определённую задачу:

Изометрия — все три оси расположены под углом 120° друг к другу. Чаще всего используется благодаря своей симметричности и равномерному восприятию всех сторон.
Диметрия — две оси имеют одинаковый масштаб, третья — другой. Позволяет акцентировать внимание на одной плоскости (например, фасаде).
Триметрия — все три оси различны по масштабу и углу. Наиболее гибкий, но менее стандартизированный тип.
Кабинетная проекция — разновидность диметрии, где глубина сокращается вдвое. Часто применяется в учебных чертежах и эскизах.

В ArchiCAD нет предустановленных шаблонов для этих типов, но их можно быстро настроить вручную. Программа оперирует общим понятием «параллельная проекция», поэтому выбор типа зависит от угла установки камеры и направления взгляда.

Тип проекции	Углы между осями	Где применяется
Изометрия	120° / 120° / 120°	Презентации, общие обзоры, технические схемы
Диметрия	7° / 97° / 143° (пример)	Детализация конкретных фасадов, интерьеров
Кабинетная	45° / 45° / 90° (глубина ×0.5)	Эскизы, образовательные материалы

Выбор типа зависит от цели: если нужно показать всё здание гармонично — берите изометрию. Если важно подчеркнуть фасад — диметрия будет уместнее.

«Изометрия — мой выбор для 80% проектов. Она универсальна, легко читается и не вызывает вопросов у заказчиков.» — Михаил Соколов, архитектор BIM-координатор, 12 лет опыта

Пошаговая инструкция по созданию аксонометрии

Создание аксонометрии в ArchiCAD — это последовательность действий, которую можно повторять из проекта в проект. Вот пошаговый алгоритм:

Перейдите в 3D-вид вашей модели (меню Окно → Окно 3D или клавиша F3).
Выберите инструмент Камера (на панели инструментов или через меню 3D → Камера).
В открывшемся окне задайте параметры:
- Тип проекции: Параллельная (обязательно! Перспектива исказит пропорции).
- Точка наблюдения: Укажите координаты или используйте мышь для интерактивного выбора.
- Целевая точка: Обычно центр здания или интересующая зона.
- Масштаб: Рекомендуется 1:100 или 1:200 для общего вида.
Нажмите «OK». ArchiCAD покажет предварительный вид.
Отрегулируйте положение камеры с помощью мыши, удерживая Shift + ПКМ для вращения, Ctrl + ПКМ для масштабирования.
После настройки сохраните вид как Закладку (через Навигатор → Закладки → Добавить).

Сохранение закладки критически важно — иначе при следующем открытии проекта вид изменится. Имя закладки лучше давать информативное: например, «Аксонометрия_Изометрия_Юго-Восток».

Полезно знать: Чтобы быстро вернуться к нужному углу, используйте предустановленные 3D-виды: Верх, Нижний левый, Верхний правый и т.д. Они доступны через кнопку «3D Вид» на панели.

Настройка камеры и освещения для реалистичной визуализации

Сама по себе аксонометрия может выглядеть «плоской» — особенно если не настроено освещение. Чтобы добавить объём, необходимо правильно настроить источник света и тени.

Перейдите в Настройки → Настройки освещения. Здесь важно:

Выбрать тип освещения: Солнечный свет или Искусственный. Для внешних аксонометрий — солнце.
Задать время и дату: например, 12:00, 21 июня — максимальная высота солнца.
Активировать опцию Теневая карта (Shadow Map), чтобы тени были мягкие и реалистичные.
Настроить фон: белый для чертежей, градиент — для презентаций.

Также можно использовать BIMx или CineRender для финальной визуализации, но для чертежей достаточно встроенного движка.

Как проверить корректность проекции

После настройки камеры убедитесь, что проекция действительно аксонометрическая:

Измерьте расстояние между двумя точками вдоль оси X и Z — они должны быть пропорциональны (например, 1:1 для изометрии).
Проверьте, нет ли перспективного искажения: параллельные линии не должны сходиться.
Убедитесь, что высота здания не «сплющена» — масштаб по Z должен совпадать с X и Y (или быть скорректирован по стандарту).

Если проекция искажена, вернитесь в настройки камеры и перепроверьте тип проекции — часто проблема в случайно выбранной перспективе.

Экспорт на лист и оформление в чертеже

Готовую аксонометрию нужно вынести на чертёжный лист. Для этого:

Откройте Листовой Навигатор.
Создайте новый чертёжный лист или откройте существующий.
Перетащите созданную закладку с аксонометрией на лист.
ArchicAD автоматически создаст видовое окно.
Настройте масштаб и рамку видового окна (двойной клик по нему).
Добавьте пояснения: стрелки направления, размеры, подписи.

Для единообразия оформления рекомендуется создать шаблон листа с заранее настроенными стилями текста, рамками и легендами. Это сэкономит время при работе с несколькими проектами.

Форматы вывода

Аксонометрию можно экспортировать в разных форматах:

PDF — для печати и презентаций.
DXF/DWG — для передачи в AutoCAD (полезно при совместной работе).
Изображение (PNG, JPG) — для вставки в пояснительные записки.
BIMx — интерактивная 3D-модель с возможностью вращения.

При экспорте в DWG убедитесь, что включены настройки сохранения цветов, теней и штриховок.

Полезно знать: При экспорте в PDF используйте настройку «Высокое качество» и включите векторные шрифты, чтобы текст не «пикселился» при увеличении.

Распространённые ошибки и их решение

Даже опытные пользователи ArchiCAD допускают типичные ошибки при создании аксонометрии. Вот самые частые:

Ошибка: Изображение выглядит «перспективно»
Причина: выбрана перспективная проекция вместо параллельной. Решение: переопределите камеру, установив тип «Параллельная».
Ошибка: Тени отсутствуют или слишком резкие
Причина: не включена теневая карта или неправильно задано положение солнца. Решение: активируйте Shadow Map и настройте высоту солнца 30–60°.
Ошибка: Вид теряется после перезапуска
Причина: вид не сохранён как закладка. Решение: всегда сохраняйте 3D-вид в Навигаторе.
Ошибка: Элементы модели не видны (например, мебель)
Причина: фильтры слоёв или категории скрыты. Решение: проверьте настройки видимости в окне «Параметры камеры» → «Фильтры».

Если аксонометрия «сплюснута» по вертикали — возможно, в настройках проекции включено сжатие по Z. Это встречается при импорте из других программ, но в ArchiCAD по умолчанию не активируется.

Экспертное мнение

«Многие архитекторы считают, что аксонометрия — это просто «красивая картинка», но на самом деле она — инструмент анализа. Я использую её на этапе композиционного поиска, чтобы оценить объёмные решения. В ArchiCAD ключевой момент — контроль над проекцией. Не полагайтесь на автоматические виды: настройте камеру вручную, сохраните как шаблон и используйте во всех проектах.» — Анна Петрова, главный архитектор студии «Объём», 15 лет в BIM

Она также отмечает, что современные клиенты всё чаще требуют наглядности: «Заказчики не читают планы. Они хотят видеть — буквально. Аксонометрия в ArchiCAD позволяет за пару кликов создать профессиональный вид, который понятен даже человеку без архитектурного образования.»

Вопросы и ответы

Можно ли сделать автоматическую изометрию?

ArchiCAD не имеет кнопки «Сделать изометрию», но вы можете создать шаблон камеры с нужными углами и использовать его повторно. Также можно использовать скрипты или Add-On’ы, например, GRAPHISOFT Camera Tools.

Как повернуть модель под стандартный угол?

Используйте команду «3D Вид → Верхний правый» — это близко к классической изометрии. Для точного угла задайте координаты камеры: например, X=1, Y=1, Z=1.

Почему при масштабировании вид искажается?

При использовании перспективной проекции масштаб влияет на восприятие. В параллельной проекции масштаб не искажает форму — только размер отображения.

Как добавить аннотации на аксонометрию?

Добавляйте текст, стрелки и размеры прямо на чертёжном листе. Используйте слои для организации: например, «Аннотации_3D».

Можно ли экспортировать аксонометрию с прозрачным фоном?

Да, при экспорте в PNG через BIMx или Render Settings можно задать прозрачность. В стандартном PDF это недоступно.

Заключение

Аксонометрия в ArchiCAD — это не просто визуализация, а важный этап проектирования, сочетающий точность и выразительность. Благодаря гибкости настроек камеры, параллельной проекции и интеграции с чертёжными листами, программа позволяет создавать профессиональные аксонометрические виды для любых задач — от рабочих чертежей до презентаций.

Главное — не бояться экспериментировать с углами, светом и масштабом. Сохраняйте успешные настройки как шаблоны, и со временем создание аксонометрии станет частью вашего стандартного workflow.

Используйте параллельную проекцию для точной аксонометрии.
Настройте камеру вручную и сохраните как закладку.
Добавьте тени и корректное освещение для выразительности.
Экспортируйте через листовой навигатор с аннотациями.
Избегайте перспективы и не забывайте про масштаб.
