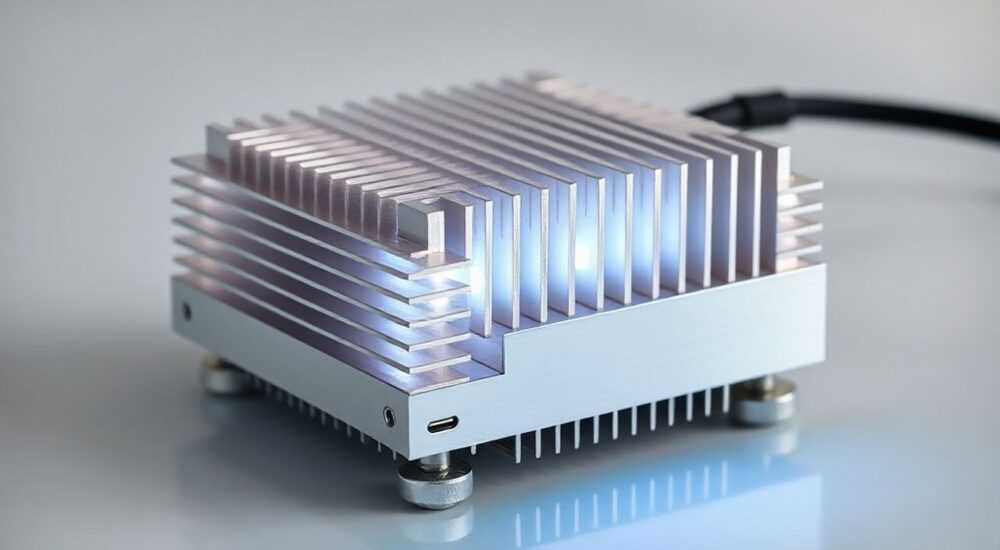

Алюминиевые радиаторы для светодиодов

Алюминиевые радиаторы для светодиодов — это ключевой элемент эффективного и долговечного освещения, обеспечивающий отвод тепла от LED-чипов. Без качественного охлаждения даже самые мощные светодиоды быстро теряют яркость, перегреваются и выходят из строя. Алюминий благодаря высокой теплопроводности, лёгкости и устойчивости к коррозии стал стандартом в производстве радиаторов для светодиодных светильников.

Что такое радиатор для светодиодов: принцип работы и назначение

Светодиоды преобразуют электрический ток в свет не на 100%. Часть энергии рассеивается в виде тепла, особенно в мощных моделях — COB, SMD 5050, 5730 и выше. Если тепло не отводить, температура кристалла повышается, что приводит к деградации люминофора, снижению яркости и преждевременному выходу из строя.
Радиатор для светодиода — это пассивный элемент системы охлаждения, который принимает тепло от корпуса диода и рассеивает его в окружающую среду за счёт конвекции и теплового излучения. Он выступает как «тепловой мост» между источником тепла и воздухом.
Основная задача радиатора — поддерживать рабочую температуру светодиода в пределах 60–85 °C. Превышение этого диапазона даже на 10–15 градусов может сократить срок службы LED на 30–50%.

Преимущества алюминиевых радиаторов перед другими материалами

Алюминий — лидер среди материалов для радиаторов благодаря сочетанию физических свойств и экономической целесообразности. Рассмотрим, почему он выигрывает у меди, стали и пластиковых композитов.
Теплопроводность алюминия составляет около 200–240 Вт/(м·К), что почти в 5 раз выше, чем у нержавеющей стали, и лишь немного уступает меди (около 400 Вт/(м·К)). Однако алюминий легче меди в три раза и значительно дешевле, что делает его идеальным решением для массового производства.
Кроме того, алюминий легко поддаётся экструзии — технологии, при которой заготовка продавливается через матрицу, формируя длинные профили с рёбрами любой сложности. Это позволяет создавать радиаторы с большой площадью поверхности без лишних затрат.

Где алюминий незаменим

• В уличных и промышленных светильниках, где требуется баланс веса и эффективности.
• В модульных системах, где радиаторы соединяются в линейки (например, LED-линейки).
• При ограниченном бюджете без потери качества охлаждения.

Как работает отвод тепла: физика процесса и важность площади поверхности

Тепло от светодиода передаётся на радиатор двумя способами: теплопроводностью (через контакт) и тепловым излучением. Основную роль играет первое — прямой контакт между подложкой светодиода и поверхностью радиатора.
Для минимизации термического сопротивления используются термопасты, термопрокладки или термоклей. Они заполняют микронеровности между поверхностями, обеспечивая плотный тепловой контакт.
Однако даже при идеальной передаче тепла важно, чтобы радиатор мог эффективно рассеивать это тепло. Здесь ключевую роль играет площадь поверхности. Чем больше рёбер, тем выше теплообмен с воздухом за счёт конвекции.

Факторы, влияющие на эффективность охлаждения

• Высота и шаг рёбер: оптимальный шаг — 2–3 мм для естественной конвекции. Слишком плотные рёбра мешают циркуляции воздуха.
• Ориентация: вертикальное расположение рёбер усиливает конвекцию — тёплый воздух поднимается, создавая естественный поток.
• Цвет покрытия: чёрный анодированный слой увеличивает излучательную способность на 20–30% по сравнению с серебристым.

Виды и конструкции алюминиевых радиаторов для LED

Ассортимент алюминиевых радиаторов огромен — от простых профилей до сложных штыревых и водяных систем. Выбор зависит от типа светодиода, мощности и условий установки.

По типу исполнения

1. Профильные радиаторы: наиболее распространены. Представляют собой экструдированные планки с рёбрами. Используются в лампах, линейках, прожекторах.
2. Штыревые (pin-fin): имеют множество вертикальных штырей, увеличивающих площадь обмена. Эффективны в замкнутых пространствах.
3. Плоские радиаторы: применяются для SMD-лент или маломощных модулей. Не требуют много места.
4. Радиаторы с тепловыми трубками: комбинированные решения, где тепло отводится через трубки к удалённым рёбрам. Используются в мощных светильниках.

По способу монтажа

• Сквозное крепление на болтах — для мощных COB-матриц.
• Клей или термопрокладка — для лент и модулей.
• Зажимные кронштейны — для быстрой замены в промышленных светильниках.

Как выбрать радиатор: расчёт мощности, габаритов и условий монтажа

Правильный выбор радиатора начинается с анализа нагрузки. Ключевой параметр — тепловыделение светодиода, которое обычно составляет 70–85% от потребляемой мощности.
Например, светодиод на 10 Вт выделяет около 8 Вт тепла. Для его охлаждения нужен радиатор с термическим сопротивлением не более 4–5 °C/Вт, чтобы температура не превысила 85 °C при температуре окружающей среды 35 °C.

Пошаговый алгоритм выбора

1. Определите суммарную мощность светодиодов.
2. Рассчитайте тепловыделение: умножьте мощность на 0.8.
3. Оцените максимально допустимую температуру (обычно +85 °C).
4. Узнайте температуру в месте установки (например, +40 °C в закрытом корпусе).
5. Разделите разницу температур на тепловыделение — получите требуемое термическое сопротивление.
6. Подберите радиатор с подходящими характеристиками из каталога.

Установка и монтаж: правила подключения и контакт с платой

Даже самый мощный радиатор бесполезен при плохом контакте. Монтаж — критический этап, от которого зависит реальная эффективность охлаждения.
Перед установкой очистите поверхности от пыли и жира. Нанесите тонкий слой термопасты (толщиной не более 0.1 мм). Избыток пасты снижает теплопроводность, так как она хуже проводит тепло, чем металл.
Если используется термопрокладка, выбирайте материал с теплопроводностью не ниже 1.5 Вт/(м·К). Для мощных матриц лучше использовать термоклей — он одновременно фиксирует и обеспечивает контакт.

Рекомендации по крепежу

• Затягивайте винты равномерно, избегая перекоса.
• Используйте пружинные шайбы для компенсации температурных деформаций.
• Не используйте пластиковые изоляторы под мощными светодиодами — они создают дополнительное термическое сопротивление.

Распространённые ошибки при выборе и использовании радиаторов

Многие пользователи недооценивают важность охлаждения, что приводит к преждевременному выходу из строя LED. Разберём основные просчёты.
Первая ошибка — использование радиатора «на глаз». Например, установка 50-ваттного модуля на профиль от ленты. Такой радиатор не справится с нагрузкой, и температура быстро достигнет критической.
Вторая — игнорирование условий эксплуатации. В закрытых корпусах или на солнце температура окружающего воздуха может быть на 20–30 °C выше, чем в помещении. Это требует увеличения площади радиатора на 30–50%.
Третья — отсутствие термопасты или её избыток. Многие считают, что «чем больше, тем лучше», но это не так. Толстый слой создаёт термическую прослойку.

Как избежать ошибок

• Всегда рассчитывайте тепловую нагрузку.
• Учитывайте максимальную температуру в месте установки.
• Проверяйте качество термоинтерфейса.
• Предусматривайте запас по мощности — минимум 20%.

Экспертное мнение

Интервью с Сергеем Волковым, руководителем отдела R&D в компании «СветоТех»

• — Сергей, какие новинки в области алюминиевых радиаторов появились за последний год?
  Появились радиаторы с нанообработкой поверхности — они увеличивают излучательную способность на 25%. Также активно развиваются гибридные решения: алюминий + графеновые покрытия, которые улучшают теплопроводность.
• — Какие материалы могут в будущем заменить алюминий?
  Полностью — вряд ли. Но в нишевых решениях уже используются композиты на основе алюминия с керамическими вставками. Они дороже, но легче и эффективнее.
• — Совет для домашнего мастера?
  Не экономьте на радиаторе. Лучше взять чуть больше, чем недобрать. Перегрев — главный враг светодиода.

Вопросы и ответы

Заключение

Алюминиевые радиаторы — не просто деталь, а ключевой фактор надёжности и долговечности светодиодного освещения. Их правильный выбор и установка позволяют избежать перегрева, сохранить яркость и снизить расходы на замену оборудования.
Современные технологии продолжают совершенствовать эти компоненты: от новых покрытий до интеллектуальных систем контроля температуры. Однако базовые принципы остаются неизменными — площадь, контакт и условия эксплуатации.

• Алюминий — оптимальный материал по теплопроводности, весу и стоимости.
• Размер радиатора должен рассчитываться, а не выбираться на глаз.
• Термопаста и правильный монтаж критически важны для эффективности.
• Условия установки (температура, вентиляция) сильно влияют на охлаждение.
• Современные решения включают нанообработку и интеграцию с умными системами.
