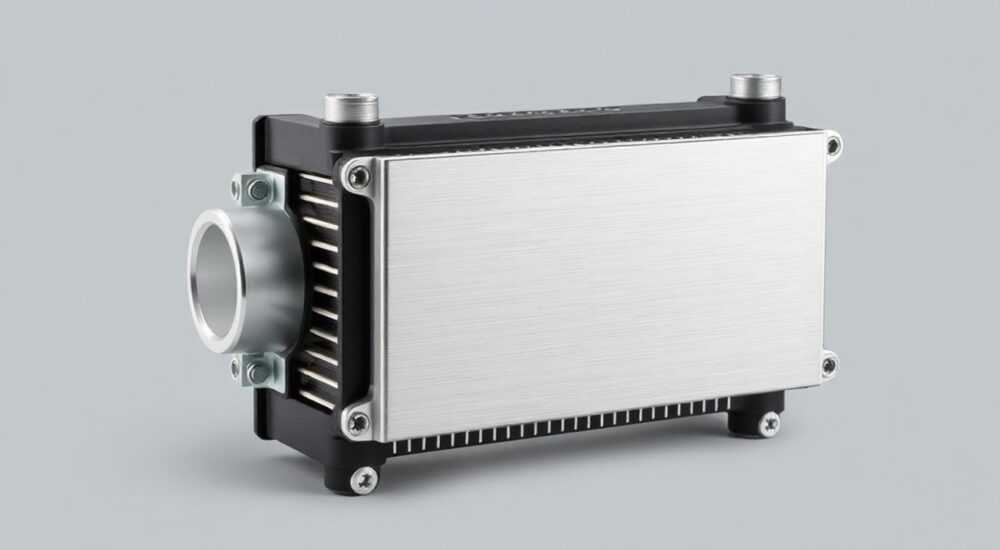

Алюминиевый профиль для радиаторов охлаждения электроники

Алюминиевый профиль для радиаторов охлаждения электроники — это ключевой элемент эффективного теплового управления в современных устройствах, от бытовой техники до промышленного оборудования. Благодаря высокой теплопроводности, лёгкости и устойчивости к коррозии, алюминий стал стандартом при создании систем отвода тепла. Его применяют в LED-освещении, источниках питания, процессорах, инверторах и других компонентах, где перегрев снижает срок службы и надёжность.

Почему именно алюминий: физика и преимущества

Алюминий — один из самых востребованных материалов в производстве радиаторов охлаждения. Его удельная плотность составляет около 2,7 г/см³, что почти в три раза меньше, чем у меди. При этом теплопроводность алюминия (в чистом виде — до 235 Вт/(м·К)) позволяет эффективно отводить тепло, особенно если учесть оптимизированную конструкцию рёбер.
Основной причиной популярности алюминия является баланс между стоимостью, массой и эффективностью. Хотя медь обладает более высокой теплопроводностью (до 400 Вт/(м·К)), она значительно тяжелее и дороже. Алюминий же легко формуется, поддаётся анодированию и не требует сложных технологий при сборке.
В электронике, где важна миниатюризация и энергоэффективность, использование алюминиевых профилей позволяет снизить нагрузку на конструкцию, улучшить теплообмен и сэкономить на материалах. Особенно это актуально в LED-светильниках, где температура кристалла напрямую влияет на яркость и срок службы.

Физические свойства алюминия в сравнении с другими металлами

Типы алюминиевых профилей для радиаторов

Ассортимент алюминиевых профилей для радиаторов огромен и постоянно расширяется. Они классифицируются по форме, назначению, способу установки и технологии производства. Правильный выбор типа профиля напрямую влияет на эффективность охлаждения и удобство монтажа.
Наиболее распространены следующие формы:

• П-образные — универсальные, подходят для установки мощных светодиодов, драйверов и микросхем. Отличаются широким основанием и двумя вертикальными рёбрами.
• Штифтовые (pin-fin) — имеют множество вертикальных штырей, увеличивающих площадь теплоотдачи. Эффективны при естественной и принудительной конвекции.
• Пластинчатые (finned) — профили с множеством параллельных пластин. Оптимальны при обдуве вентилятором.
• U-образные — используются для охлаждения длинных компонентов, например, шин или модулей питания.
• Круглые (трубчатые) — применяются в специализированных светильниках и компактных устройствах.

Каждый тип имеет свои плюсы и ограничения. Например, штифтовые радиаторы лучше работают при горизонтальной ориентации, тогда как пластинчатые теряют эффективность при накоплении пыли.

Где применяются различные типы профилей

1. LED-освещение: П-образные и U-образные профили доминируют в лампах, прожекторах и линейках.
2. Источники питания: Широкие пластинчатые радиаторы с вентиляцией — стандарт для блоков питания.
3. Промышленная электроника: Штифтовые и комбинированные профили используются в частотных преобразователях и контроллерах.
4. Автомобильная электроника: Компактные П- и U-профили с усиленным анодированием.

Принципы проектирования радиаторов из алюминия

Проектирование радиатора — это не просто подбор формы, а комплексный инженерный процесс. Он включает тепловые расчёты, анализ условий эксплуатации и механические требования. Главная цель — достичь максимального коэффициента теплоотдачи при минимальных габаритах.
Первый этап — определение тепловой нагрузки. Необходимо рассчитать количество выделяемого тепла (в ваттах) и максимально допустимую температуру компонента. Например, для LED-кристалла критическая температура обычно не превышает 85–100 °C.
Далее проводится тепловой расчёт: определяется необходимая площадь поверхности радиатора. Упрощённая формула:
[
A = frac{P}{h cdot Delta T}
]
где ( A ) — площадь поверхности (м²), ( P ) — мощность (Вт), ( h ) — коэффициент теплоотдачи (обычно 5–10 Вт/(м²·К) для естественной конвекции), ( Delta T ) — разница между температурой окружающей среды и радиатора.

Факторы, влияющие на эффективность радиатора

• Цвет и покрытие: Чёрные анодированные поверхности лучше излучают тепло (коэффициент излучения ~0,8–0,9).
• Ориентация: Вертикальное расположение рёбер улучшает естественную конвекцию.
• Зазоры между рёбрами: Слишком маленькие зазоры приводят к застою воздуха, слишком большие — снижают площадь теплообмена.
• Контакт с нагреваемым элементом: Использование термопасты или термопрокладок критично для снижения теплового сопротивления.

Как изготавливают алюминиевые профили

Процесс начинается с выбора алюминиевого сплава. Наиболее распространён — 6063-T5. Он обладает хорошей формовочной способностью, достаточной прочностью и высокой теплопроводностью. Сплав легируется магнием и кремнием, что улучшает его характеристики после термообработки.
Основной метод — экструзия (прессование). Раскалённый алюминиевый слиток продавливается через матрицу с заданным сечением. После выхода профиль охлаждается, вытягивается и нарезается на заготовки нужной длины.
Затем следует финишная обработка:

• Анодирование — создаёт защитный оксидный слой, повышающий износостойкость и теплоотдачу.
• Покраска — используется реже, так как снижает излучательную способность.
• Механическая обработка — сверление, фрезерование, торцевание под размер заказчика.

Современные заводы используют автоматизированные линии, позволяющие выпускать профили с точностью до 0,1 мм. Это важно для серийного производства, где каждый миллиметр влияет на сборку и охлаждение.

Инновации в производстве

• Гибридные профили: комбинация алюминия с медными вставками для локального отвода тепла.
• 3D-печатные матрицы: ускоряют прототипирование новых форм.
• Наноанодирование: улучшает излучательные свойства и стойкость к UV-излучению.

Критерии выбора профиля под конкретную задачу

Выбор не должен основываться только на внешнем виде или цене. Нужно учитывать несколько ключевых параметров:

• Тепловое сопротивление (°C/Вт): чем ниже — тем лучше. Указывается в технических паспортах.
• Габариты и доступное пространство: профиль должен помещаться в корпус без помех для других компонентов.
• Способ крепления: наличие пазов, отверстий, возможностей для саморезов или клея.
• Условия эксплуатации: влажность, запылённость, вибрации — всё это влияет на выбор покрытия и конструкции.
• Объём закупки: при крупных партиях можно заказать индивидуальный профиль.

Для стандартных задач подойдут типовые решения. Но если речь идёт о высоконагруженных или герметичных системах, стоит обратиться к инженерам за расчётом индивидуального радиатора.

Чек-лист при выборе профиля

1. Определите тепловую мощность компонента.
2. Узнайте максимально допустимую температуру.
3. Оцените условия охлаждения (естественная/принудительная конвекция).
4. Подберите тип профиля по форме и размерам.
5. Проверьте наличие термопасты или термопрокладки.
6. Убедитесь в совместимости с системой крепления.
7. Запросите паспорт с тепловыми характеристиками.

Распространённые ошибки при использовании алюминиевых радиаторов

Несмотря на кажущуюся простоту, ошибки при применении радиаторов встречаются часто. Они приводят к перегреву, сбоям в работе и преждевременному выходу из строя оборудования.
Самые частые проблемы:

• Отсутствие термопасты: воздушная прослойка между чипом и радиатором создаёт высокое тепловое сопротивление.
• Недостаточный прижим: радиатор не обеспечивает плотный контакт, особенно при вибрациях.
• Неправильная ориентация: рёбра расположены против потока воздуха, что снижает конвекцию.
• Игнорирование пыли: в условиях запылённой среды радиаторы быстро забиваются, теряя эффективность.
• Перегрев из-за недооценки мощности: профиль подобран «на глаз», без расчёта.

Как избежать этих ошибок

• Всегда используйте качественную термопасту (например, на основе оксида цинка или серебра).
• Применяйте пружинные шайбы или термоклей для надёжной фиксации.
• Организуйте правильный воздушный поток: вход холодного воздуха снизу, выход горячего — сверху.
• Добавьте пылезащитные сетки или предусмотрите возможность очистки.
• Проводите тепловой расчёт или используйте онлайн-калькуляторы от производителей.

Экспертное мнение

При разработке систем охлаждения необходимо соблюдать баланс между эффективностью, стоимостью и надёжностью. Лучшие результаты достигаются при комплексном подходе: от выбора материала до анализа условий эксплуатации.
Рекомендуется использовать алюминиевые профили с анодированным покрытием — они обеспечивают оптимальное сочетание теплоотдачи и долговечности. Для высоконагруженных систем целесообразно комбинировать алюминий с медными тепловыми трубками.
Важно учитывать не только текущие, но и будущие нагрузки. Запас по мощности в 20–30% защитит от перегрева при изменении условий работы. Также следует предусматривать возможность модернизации — например, установку вентилятора в будущем.
Постоянный мониторинг температуры в критических точках помогает выявить проблемы на ранней стадии. Современные решения включают встраиваемые датчики и системы терморегуляции.

Вопросы и ответы

Заключение

Алюминиевый профиль остаётся оптимальным решением для охлаждения электроники благодаря идеальному соотношению массы, стоимости и теплопроводности. Его применение оправдано в большинстве сценариев — от бытовых LED-ламп до промышленных инверторов.
Ключ к успеху — грамотный подбор профиля по тепловым, механическим и эксплуатационным параметрам. Не стоит полагаться на интуицию: всегда проводите расчёты, используйте качественные материалы для теплового контакта и учитывайте реальные условия работы.

• Алюминиевые профили обеспечивают лучший баланс эффективности, веса и цены.
• Выбирайте профиль по тепловому сопротивлению, а не по внешнему виду.
• Анодирование повышает теплоотдачу и защищает от коррозии.
• Используйте термопасту и обеспечивайте плотный прижим.
• Проводите тепловые расчёты даже для простых проектов.
