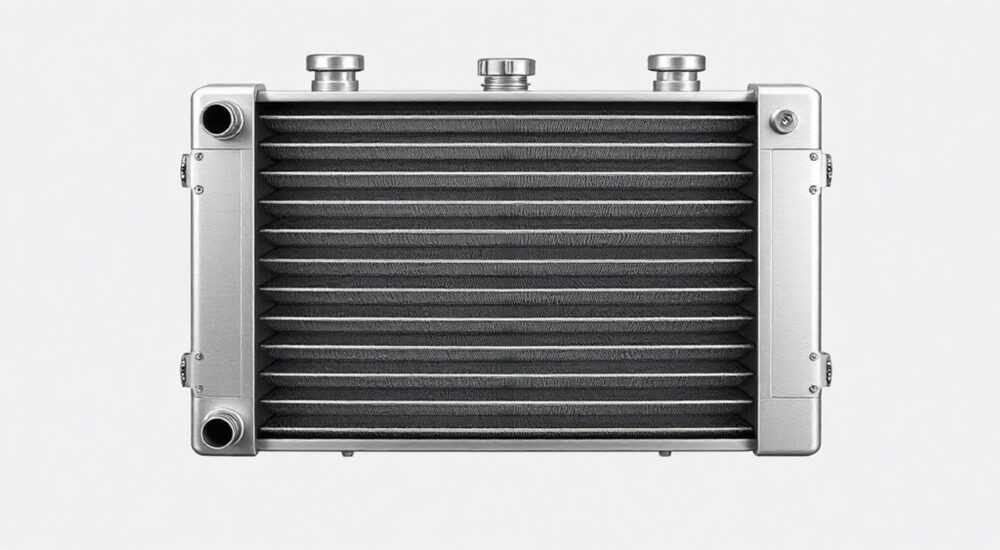

Алюминиевый радиатор охлаждения двигателя

Алюминиевые радиаторы охлаждения двигателя — это ключевой элемент современной автомобильной термосистемы, обеспечивающий эффективный теплоотвод от силового агрегата. Благодаря сочетанию лёгкости, высокой теплопроводности и коррозионной стойкости, они вытеснили традиционные медно-латунные аналоги на большинстве автомобилей с 1980-х годов. Сегодня алюминиевые радиаторы устанавливаются как на легковых авто, так и на грузовиках, спецтехнике и в промышленных установках.

Преимущества алюминиевых радиаторов перед медными

Переход автопроизводителей с медно-латунных на алюминиевые радиаторы в конце XX века был обусловлен технологическим прогрессом и требованиями к экономичности. Алюминий имеет теплопроводность около 205 Вт/(м·К), что ниже меди (390 Вт/(м·К)), но за счёт более тонких стенок каналов и увеличенной площади оребрения компенсирует этот недостаток. Кроме того, алюминиевые радиаторы в 2–3 раза легче, что напрямую влияет на топливную эффективность и динамику автомобиля.
Снижение массы системы охлаждения позволяет перераспределить весовые характеристики транспортного средства, улучшая управляемость. Также алюминий лучше поддаётся штамповке и сварке, что упрощает производство сложных форм и снижает себестоимость. Современные технологии пайки в вакуумных печах обеспечивают высокую герметичность и прочность соединений без использования дополнительных фитингов.
Важным фактором стало и уменьшение потребления дорогих цветных металлов. Медь — стратегический ресурс, стоимость которого нестабильна. Алюминий же доступнее, его переработка энергоэффективна, а вторичное использование достигает 75% в автомобильной промышленности. Это делает алюминиевые радиаторы экологически и экономически выгодными.

Сравнение материалов: таблица характеристик

Устройство и принцип работы алюминиевого радиатора

Алюминиевый радиатор состоит из двух основных бачков (левого и правого), соединённых множеством тонких трубок — сердцевины. Трубки выполнены из алюминиевого сплава, чаще всего — из серии 3003 или 4343, которые обладают хорошей свариваемостью и коррозионной стойкостью. На трубки насажены тонкие пластины из алюминия — оребрение, увеличивающее площадь теплообмена.
Работает радиатор по принципу принудительного воздушного охлаждения. Горячая охлаждающая жидкость (антифриз) поступает из двигателя в верхний бачок, затем движется по трубкам вниз, отдавая тепло через стенки. Поток воздуха, создаваемый встречным движением и вентилятором, проходит сквозь соты, охлаждая их. Охлаждённая жидкость возвращается в двигатель через нижний патрубок.
Современные радиаторы часто имеют многопроходную конструкцию: жидкость делает несколько ходов внутри сердцевины, что повышает эффективность теплообмена. Некоторые модели включают дополнительные секции для охлаждения масла АКПП или интеркулера. Вся конструкция герметизируется резиновыми прокладками и фиксируется хомутами или болтами.

Основные элементы конструкции

• Бачки — принимают и распределяют охлаждающую жидкость. Изготавливаются из алюминиевого литья или штамповки.
• Трубки — каналы для движения антифриза. Имеют внутренние турбулизаторы для усиления теплоотдачи.
• Оребрение — тонкие пластины между трубками, увеличивающие площадь контакта с воздухом.
• Крепёжные пластины — обеспечивают жёсткость конструкции и фиксацию в моторном отсеке.
• Датчик температуры и пробка расширительного бачка — не являются частью радиатора, но взаимодействуют с системой.

Как выбрать алюминиевый радиатор: критерии и ошибки

Выбор радиатора начинается с точного определения модели двигателя, года выпуска и марки автомобиля. Даже незначительные отличия в расположении патрубков или креплений могут сделать установку невозможной. Лучше ориентироваться на оригинальные номера (OEM) или каталоги проверенных производителей: Behr, Denso, Valeo, Melett, Nissens.
При покупке важно различать типы радиаторов: стандартные, усиленные (с увеличенным числом рядов), спортивные (для высоконагруженных двигателей). Усиленные модели имеют больше трубок и плотное оребрение, что повышает теплоотвод, но требует мощного вентилятора. Для обычного городского автомобиля достаточно штатного варианта.
Остерегайтесь дешёвых аналогов из Китая. Некоторые из них используют некачественный алюминий, плохо поддающийся пайке, или уменьшают толщину стенок, что снижает прочность. Признаки низкого качества — шероховатые швы, перекосы бачков, отсутствие маркировки. Лучше переплатить на 20–30%, чем менять радиатор через год.

Чек-лист при выборе радиатора

1. Сверьте OEM-номер с каталогом производителя.
2. Проверьте соответствие размеров и расположения патрубков.
3. Осмотрите качество пайки: швы должны быть ровными, без наплывов и трещин.
4. Убедитесь, что радиатор новый: стартерные и восстановленные модели менее надёжны.
5. Уточните наличие гарантии и условий возврата.

Монтаж и замена: пошаговая инструкция

Замена алюминиевого радиатора — операция средней сложности, которую можно выполнить в гаражных условиях при наличии базового инструмента. Однако требуется осторожность: алюминий мягкий, легко деформируется при чрезмерном усилии. Перед началом работ обязательно снимите клемму «минус» с аккумулятора.
Процесс замены включает слив охлаждающей жидкости, демонтаж патрубков, вентилятора и крепёжных элементов. После установки нового радиатора важно правильно заполнить систему, удалив воздушные пробки. Использование только рекомендованного антифриза предотвращает коррозию и образование накипи.

Пошаговый алгоритм замены

1. Остановите двигатель и дождитесь его полного остывания.
2. Подставьте ёмкость под сливное отверстие блока цилиндров и расширительного бачка.
3. Открутите пробку радиатора и расширительного бачка для снижения давления.
4. Отсоедините патрубки, используя ключ для хомутов. Не применяйте отвёртки — можно повредить штуцеры.
5. Снимите вентилятор и раму радиатора (если предусмотрено конструкцией).
6. Аккуратно извлеките старый радиатор, избегая ударов по сотам.
7. Установите новый радиатор, совместив все крепления и патрубки.
8. Подключите патрубки, затяните хомуты, но не перетягивайте.
9. Залейте антифриз, соответствующий спецификации производителя (например, G12++, G13).
10. Запустите двигатель, прогрейте до рабочей температуры, долейте ОЖ при необходимости.

Обслуживание и профилактика неисправностей

Регулярное обслуживание — залог долгой жизни алюминиевого радиатора. Основные проблемы связаны с коррозией, засорением сот и механическими повреждениями. Коррозия возникает при использовании несовместимого антифриза или смешивании разных типов ОЖ. Алюминий особенно чувствителен к щелочной среде, поэтому важно соблюдать интервалы замены жидкости — обычно каждые 2–3 года или 60 000 км.
Засорение сот пылью, насекомыми и дорожным мусором снижает теплоотвод. Чистку рекомендуется проводить минимум дважды в год — весной и осенью. Делайте это с помощью мягкого раствора и воды под низким давлением. Не используйте жёсткие щётки или струю высокого давления — можно погнуть пластины.
Течь в радиаторе может начаться с микротрещины в бачке или в месте пайки. На ранних стадиях допускается ремонт холодной сваркой или эпоксидными составами, но это временная мера. Полноценное восстановление возможно только в специализированных сервисах методом TIG-сварки с последующей опрессовкой.

Типичные неисправности и их причины

• Протечка антифриза — следствие коррозии, перегрева или механического удара.
• Перегрев двигателя — вызван засорением сот, воздушной пробкой или неисправностью термостата.
• Повышенный шум вентилятора — возможен при деформации лопастей из-за контакта с радиатором.
• Пена в расширительном бачке — признак попадания выхлопных газов в систему (пробита прокладка ГБЦ).

Особенности эксплуатации в разных условиях

Эффективность алюминиевого радиатора зависит от внешних условий. В жарком климате нагрузка на систему возрастает, особенно при движении в пробках. Здесь критична работа вентилятора: он должен включаться своевременно, а его мощность — соответствовать объёму радиатора. В регионах с частыми перегревами стоит рассмотреть установку дополнительного вентилятора или усиленного радиатора.
В зимний период основная угроза — замерзание некачественного антифриза. Убедитесь, что температура замерзания вашего охлаждающего состава ниже минимальных зимних показателей в вашем регионе. Также важно не игнорировать «летний» перегрев: даже при +5°C двигатель может перегреваться при неисправном термостате или забитом радиаторе.
Для внедорожников и автомобилей, эксплуатируемых на бездорожье, актуальна защита радиатора. Удар камня или ветки может повредить соты. Установка сетчатого экрана или защитной решётки снижает риск, но требует регулярной очистки от грязи. В пыльных регионах чистка нужна каждые 2–3 тысячи километров.

Рекомендации по сезонному обслуживанию

• Весна: промывка системы, замена антифриза (при необходимости), проверка патрубков.
• Лето: диагностика вентилятора, чистка сот, контроль уровня ОЖ.
• Осень: повторная чистка, проверка герметичности, подготовка к зиме.
• Зима: контроль плотности антифриза, осмотр на предмет утечек.

Экспертное мнение

Современные алюминиевые радиаторы — это результат многолетних исследований в области теплотехники и материаловедения. Основной принцип выбора — соответствие заводским параметрам. Установка «более мощного» радиатора не всегда оправдана: система охлаждения рассчитана комплексно, и изменения одного элемента могут нарушить баланс.
Ключевой фактор долговечности — качество охлаждающей жидкости. Антифриз должен содержать ингибиторы коррозии, совместимые с алюминием. Использование дистиллированной воды или ТОСОЛа без сертификации приводит к быстрому выходу радиатора из строя. Также важно следить за состоянием термостата и крышки расширительного бачка — они напрямую влияют на давление и температурный режим.
Инновации в этой области идут по пути увеличения плотности оребрения, применения новых сплавов и улучшения аэродинамики. Например, некоторые производители используют лазерную сварку и нанопокрытия, повышающие устойчивость к коррозии. В перспективе — интеграция радиаторов с системами активного управления потоком воздуха.

Вопросы и ответы

Заключение

Алюминиевый радиатор охлаждения — это не просто деталь, а важнейший элемент термостабильности двигателя. Его правильный выбор, установка и обслуживание напрямую влияют на ресурс силового агрегата, расход топлива и безопасность движения. Несмотря на кажущуюся простоту, система охлаждения требует внимательного отношения и регулярного контроля.
Современные технологии сделали алюминиевые радиаторы надёжными и эффективными, но их долговечность во многом зависит от владельца. Своевременная замена антифриза, чистка сот и использование качественных компонентов — вот залог бесперебойной работы. Не экономьте на охлаждении: перегрев даже на короткое время может привести к капитальному ремонту двигателя.

• Алюминиевые радиаторы легче и дешевле медных, но требуют правильного ухода.
• Главный враг — несовместимый антифриз, вызывающий коррозию алюминия.
• Регулярная чистка сот и контроль уровня ОЖ предотвращают перегрев.
• При замене выбирайте оригинальные или проверенные аналоги по OEM-номеру.
• Даже небольшие течи требуют немедленного внимания — игнорирование ведёт к серьёзным последствиям.
