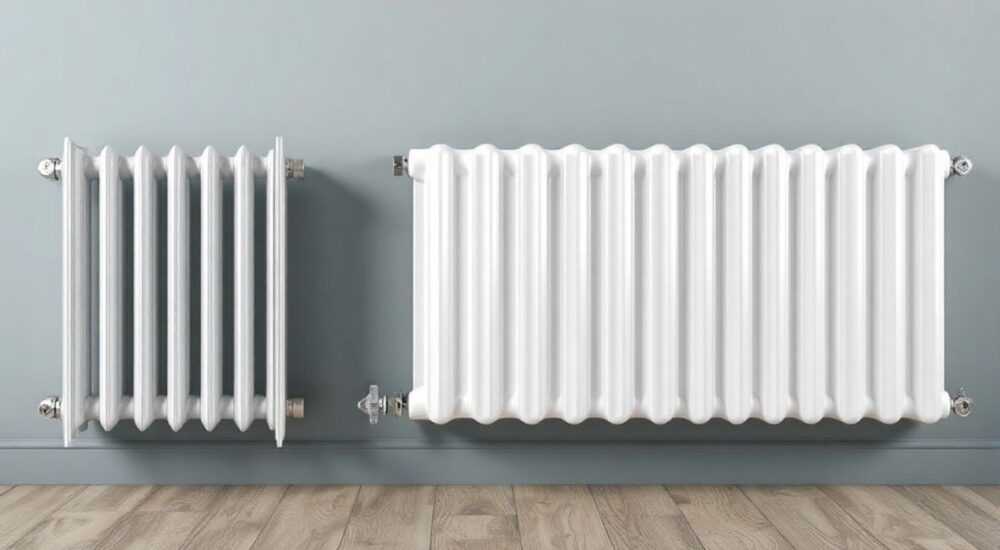

Алюминиевый радиатор отопления размеры

Алюминиевые радиаторы отопления — это современное решение для эффективного и экономичного обогрева помещений. Благодаря высокой теплопроводности алюминия, такие батареи быстро нагревают воздух, имеют привлекательный внешний вид и относительно небольшой вес. Однако при выборе важно учитывать не только производителя и теплоотдачу, но и габаритные размеры, которые напрямую влияют на монтаж, вместимость в нишу и общую эффективность системы отопления.

Размеры секции алюминиевого радиатора: стандарты и вариации

Каждая секция алюминиевого радиатора — это модуль, из которого собирается батарея нужной длины. Размеры одной секции строго регламентированы производственными стандартами, но могут варьироваться в зависимости от модели и бренда. Основные параметры: межосевое расстояние, глубина, ширина и объём теплоносителя.

Стандартные секции выпускаются с межосевым расстоянием 350 мм и 500 мм. Это расстояние между центрами входного и выходного патрубков. Высота всей секции будет немного больше — на 40–60 мм, так как к межосевому расстоянию добавляются участки выше и ниже патрубков. Например, при межосевом 500 мм полная высота может достигать 575–585 мм.

Ширина одной секции обычно составляет от 80 до 100 мм. Чаще всего встречается значение 93–95 мм. Глубина (расстояние от стены до передней панели) — около 80–100 мм. Эти параметры влияют на то, сколько места займёт радиатор под окном и как он будет выглядеть в интерьере.

Объём теплоносителя в одной секции зависит от её размеров и конструкции. У типовой секции 500 мм межосевого расстояния он составляет 0,35–0,45 литра. Это важно для гидравлического расчёта системы и выбора циркуляционного насоса.

Производители предлагают также низкие и высокие радиаторы. Низкие — с межосевым 200–300 мм — используются, когда нет места под стандартную батарею. Высокие — до 2000 мм — применяются в дизайнерских проектах или при необходимости увеличить теплоотдачу без расширения в длину.

Примеры типовых размеров

Высота и межосевое расстояние: как выбрать правильно

Межосевое расстояние — ключевой параметр при замене старых радиаторов. Если вы меняете чугунные батареи, важно сохранить ту же разводку труб. Стандартные чугунные радиаторы МС-140 имеют межосевое 500 мм, поэтому алюминиевые аналоги с таким же показателем легко встраиваются в существующую систему.

Если система отопления новая, можно выбирать межосевое расстояние исходя из эргономики и дизайна. Например, при высоких подоконниках или сплошных остеклениях выбирают высокие радиаторы (800–2000 мм), которые создают эффективную тепловую завесу.

Низкие радиаторы (200–300 мм) подходят для помещений с большими панорамными окнами, где стандартная батарея перекроет обзор. Они компактны, но требуют большего количества секций для достижения нужной теплоотдачи, что увеличивает общую длину.

Для точного подбора используйте формулу:

Оптимальная высота радиатора = Высота от пола до подоконника – зазор сверху (10 см) – зазор снизу (10–15 см)

Например, если подоконник находится на высоте 90 см от пола, то максимальная высота радиатора — около 70 см. Это соответствует межосевому 500 мм (полная высота ~58 см), что идеально подходит.

Ширина, глубина и вес: что нужно учитывать при установке

Ширина секции определяет общую длину радиатора. Чем уже секция, тем больше их можно разместить в ограниченном пространстве. Но слишком узкие секции могут быть менее прочными и дороже в производстве.

Глубина радиатора влияет на его расположение относительно стены. Большинство алюминиевых моделей имеют глубину 80–100 мм. Это позволяет установить их даже в узкие ниши. Однако при монтаже важно учитывать, что за радиатором должно оставаться минимум 2–3 см для циркуляции воздуха.

Вес — важный фактор, особенно при установке длинных батарей. Пустая секция алюминиевого радиатора весит 1,2–1,5 кг. Заполненная водой — на 0,3–0,5 кг тяжелее. Радиатор из 10 секций будет весить около 15–20 кг в рабочем состоянии.

Для надёжного монтажа:

• Используйте кронштейны из прочного металла;
• Крепите к несущей стене или усиливающей конструкции;
• На каждые 2–3 секции — один кронштейн снизу и один сверху.

Если радиатор длинный (более 1,2 м), рекомендуется использовать промежуточные опоры или напольные стойки, чтобы избежать провисания.

Расчёт количества секций по площади и объёму

Количество секций зависит от теплопотерь помещения. Существует два основных метода расчёта: по площади и по объёму.

По площади (упрощённый способ): на 1 м² требуется 100 Вт тепловой мощности. Например, для комнаты 18 м² нужно 1800 Вт. Если одна секция выдаёт 180 Вт, понадобится 10 секций.

По объёму (точнее): на 1 м³ — 40 Вт (для панельных домов) или 34 Вт (для кирпичных). Для комнаты 18 м² и высотой потолков 2,7 м объём — 48,6 м³. При 40 Вт/м³ требуется 1944 Вт. Делим на мощность секции — получаем количество.

Учитывайте поправочные коэффициенты:

• +0,2, если комната угловая;
• +0,1 на каждый дополнительный оконный блок;
• –0,1 при наличии экрана или декоративной решётки.

Монтаж и совместимость с системой отопления

Алюминиевые радиаторы чувствительны к качеству теплоносителя. Они не терпят высокого pH (выше 8,5) и содержания кислорода, который вызывает коррозию. Поэтому их нельзя использовать в открытых системах и с чугунными или стальными элементами без протектора.

Для защиты применяют:

• анодированные или силиконовые покрытия внутри каналов;
• ингибиторы коррозии в теплоносителе;
• закрытые системы с мембранными расширительными баками.

Подключение бывает боковым, нижним и диагональным. Боковое — самое эффективное для алюминиевых радиаторов, так как обеспечивает полное заполнение секций.

Правила монтажа

1. Отметьте место установки с учётом зазоров (10 см от пола, 10 см от подоконника).
2. Закрепите кронштейны в несущей стене.
3. Соберите радиатор, используя паронитовые прокладки и ниппели с ключом.
4. Подключите к системе через запорные краны и воздухоотводчик.
5. Проверьте герметичность при пробном запуске.

Типичные ошибки при выборе размеров радиаторов

Многие покупатели допускают ошибки, которые ведут к недогреву, сложному монтажу или преждевременному выходу из строя.

Первая ошибка — игнорирование межосевого расстояния. Установка радиатора с другим межосевым требует переделки труб, что дорого и не всегда возможно.

Вторая — выбор по внешнему виду, а не по теплоотдаче. Красивый узкий радиатор может не справиться с обогревом большой комнаты.

Третья — установка в систему с агрессивным теплоносителем. Алюминий вступает в реакцию с медью, железом и щелочами, что приводит к внутренним повреждениям.

Четвёртая — недостаточный зазор до подоконника. Если радиатор «прилип» к подоконнику, конвекция нарушается, и эффективность падает на 20–30%.

Экспертное мнение

Она также отмечает рост популярности низкопрофильных моделей: «В новых квартирах с панорамным остеклением спрос на радиаторы высотой 200–300 мм вырос на 40% за последние три года. Производители адаптируются: появились модели с увеличенной теплоотдачей за счёт рёбер и удлинённых каналов».

Вопросы и ответы

Заключение

Алюминиевые радиаторы — это сочетание эффективности, лёгкости и современного дизайна. Однако их выбор требует внимания к деталям: межосевому расстоянию, габаритам, весу и совместимости с системой отопления. Правильно подобранный радиатор обеспечит комфортную температуру, долгий срок службы и минимальные затраты на отопление.

• Стандартные межосевые расстояния — 350 и 500 мм.
• Учитывайте зазоры: 10 см от пола и 10 см от подоконника.
• Рассчитывайте количество секций по объёму помещения.
• Алюминиевые радиаторы требуют закрытой системы с нейтральным теплоносителем.
• Проверяйте несущую способность стены перед монтажом.
