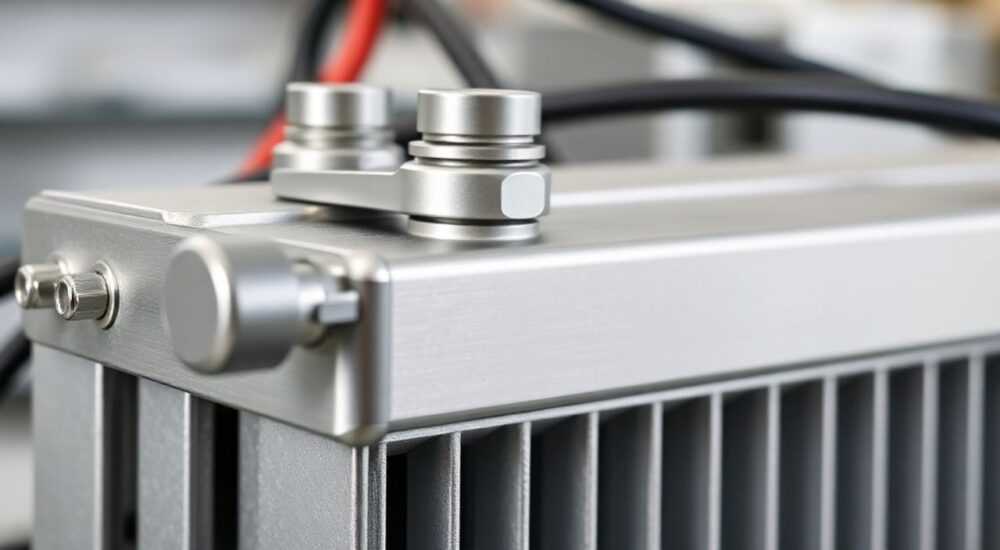

Алюминиевый радиатор подключение

Алюминиевые радиаторы — один из самых популярных типов отопительных приборов в современных жилых и коммерческих зданиях. Благодаря высокой теплопроводности алюминия, они быстро нагреваются и эффективно отдают тепло в помещение. Подключение таких радиаторов требует точного соблюдения технологических норм, выбора правильной схемы монтажа и использования совместимых компонентов. Неправильная установка может привести к снижению КПД системы, протечкам или даже разрушению секций.

Выбор схемы подключения: диагональная, боковая, нижняя

Правильная схема подключения напрямую влияет на эффективность теплоотдачи радиатора. Существует три основные конфигурации: диагональная, боковая (односторонняя) и нижняя (туда-обратно).

Диагональная схема считается наиболее эффективной для алюминиевых радиаторов большой длины (более 10 секций). В этом случае подача подключается к верхнему патрубку с одной стороны, а обратка — к нижнему с противоположной. Такой подход минимизирует гидравлические потери и обеспечивает равномерный прогрев всех секций.

Боковое подключение удобно при однотрубной системе или когда трубы расположены с одной стороны. Однако при большом количестве секций возможна «мертвая зона» в дальнем конце — последние секции будут холоднее. Эта схема подходит для радиаторов до 10–12 секций.

Нижнее подключение используется в скрытых системах отопления, где трубы проложены в полу. Оно эстетически выглядит лучше, но требует специальных термостатических головок и коллекторов. При этом теряется около 5–10% теплоотдачи по сравнению с диагональным способом.

Когда какую схему выбирать?

• Диагональная: для радиаторов от 10 секций и выше, двухтрубные системы, максимальная теплоотдача.
• Боковая: стандартные помещения, простота монтажа, до 12 секций.
• Нижняя: скрытая разводка, дизайн-проекты, использование термоголовок.

Необходимые материалы и инструменты для монтажа

Перед началом работ подготовьте полный комплект материалов. Отсутствие одного элемента может затормозить процесс или привести к некачественному соединению.

Основные компоненты:

• Алюминиевый радиатор нужной мощности;
• Комплект кронштейнов (обычно 2–3 штуки);
• Заглушки с левой и правой резьбой;
• Кран Маевского (воздухоотводчик);
• Запорная арматура — шаровые краны или термостатические клапаны;
• Фум-лента или льняная подмотка с пастой Unipak;
• Переходники (G½» или G¾», в зависимости от системы).

Из инструментов понадобится:

1. Уровень (лучше лазерный);
2. Дрель с коронкой по бетону (если стена бетонная);
3. Перфоратор или ударная дрель;
4. Гаечные ключи (размеры 17, 19, 22);
5. Рулетка и карандаш;
6. Разводной ключ для опрессовки.

Особенности выбора запорной арматуры

Шаровые краны обеспечивают полное перекрытие потока, но не регулируют температуру. Для комфортного управления рекомендуются термостатические клапаны — они автоматически подстраивают поток теплоносителя в зависимости от температуры в комнате.

При покупке обратите внимание на материал: латунь предпочтительнее, чем силумин — последний может корродировать при контакте с агрессивным теплоносителем.

Поэтапный монтаж радиатора: пошаговая инструкция

Процесс установки можно разделить на несколько чётких этапов. Следуя им, вы минимизируете риски и добьётесь надёжного результата.

Шаг 1: Расчёт и разметка

Определите место установки. Радиатор должен находиться под окном, центрированно, на расстоянии 10–15 см от пола и 5–10 см от подоконника. Это обеспечивает эффективную конвекцию воздуха.

Используя уровень и рулетку, отметьте точки крепления кронштейнов. Верхние отверстия радиатора должны быть на одной горизонтали. Обычно кронштейны устанавливаются на 2–3 см внутрь от краёв радиатора.

Шаг 2: Установка кронштейнов

Просверлите отверстия в стене, вбейте дюбели и закрепите кронштейны. Проверьте горизонтальность — перекос более 1 мм на метр недопустим. Если стена из гипсокартона, используйте усиленные анкеры или рамную систему.

Шаг 3: Сборка радиатора

На этом этапе устанавливаются заглушки, кран Маевского и переходники. Обязательно используйте фум-ленту или лён с пастой — это гарантирует герметичность. Заворачивайте детали ключом, но не переусердствуйте: алюминий мягкий, его легко повредить.

Кран Маевского устанавливается в верхней заглушке с противоположной стороны от подачи (при боковом подключении). Это позволяет эффективно удалять воздушные пробки.

Шаг 4: Навеска радиатора

Аккуратно повесьте радиатор на кронштейны. Убедитесь, что он плотно сел и не качается. При необходимости подложите прокладки под кронштейны.

Шаг 5: Подключение к системе

Подсоедините подающую и обратную трубу через запорные краны. Используйте гибкие подводки с оплёткой — они компенсируют неточности монтажа и снижают вибрацию. Затяните соединения, но оставьте возможность регулировки.

Шаг 6: Опрессовка и запуск

Откройте краны медленно, чтобы избежать гидроудара. Проверьте все соединения на предмет протечек. Спустите воздух через кран Маевского. После заполнения системы дайте поработать 15–20 минут и повторно проверьте герметичность.

Гидравлическая обвязка и балансировка системы

Грамотная обвязка — залог стабильной работы всей отопительной системы. Особенно это важно в многоквартирных домах с вертикальными стояками.

Использование термостатических клапанов позволяет регулировать температуру в каждой комнате. Но при этом необходимо обеспечить минимальный перепад давления — иначе радиаторы в конце стояка будут плохо греть.

Для балансировки применяют:

• Регулируемые шайбы на обратке;
• Балансировочные вентили;
• Распределительные коллекторы (в лучевых системах).

Если в доме установлен общедомовой теплосчётчик, важно не нарушать гидравлическое равновесие — иначе показания будут некорректными.

Как провести балансировку?

1. Замерьте температуру на входе и выходе каждого радиатора.
2. Рассчитайте дельту (ΔT). Она должна быть в пределах 15–20 °C.
3. Если ΔT слишком мала — увеличьте поток на этом участке.
4. Если слишком велика — ограничьте поток балансировочным вентилем.

Частые ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые распространённые проблемы при подключении алюминиевых радиаторов:

• Неправильная ориентация крана Маевского: если он установлен внизу, удалить воздух будет невозможно.
• Отсутствие воздухоотводчика: приводит к завоздушиванию и шуму в батарее.
• Перетяжка резьбовых соединений: деформация алюминиевых патрубков, течь.
• Использование несовместимых материалов: например, стальные трубы без антикоррозионной защиты вызывают электрохимическую коррозию.
• Установка без запорной арматуры: невозможность ремонта без слива всей системы.

Как проверить качество монтажа?

Создайте чек-лист:

• Радиатор ровно висит? ✓
• Кран Маевского сверху и доступен? ✓
• Запорные краны установлены и работают? ✓
• Нет протечек после запуска? ✓
• Все секции прогреваются равномерно? ✓

Совместимость с теплоносителем: важный нюанс

Алюминий активно вступает в реакцию с щелочной и кислой средой. Поэтому pH теплоносителя должен быть в диапазоне 7–8,5. При выходе за эти пределы начинается коррозия, выделение водорода и риск взрыва.

В централизованных системах часто используют агрессивную воду с высоким содержанием хлора и щелочей. Прямое подключение алюминиевого радиатора в такую систему недопустимо.

Решение — установка пластинчатого теплообменника или использование ингибированного теплоносителя. Также существуют биметаллические радиаторы, где внутренний канал выполнен из стали, а внешний корпус — из алюминия.

Когда можно использовать алюминий в ЦО?

Только если:

• Система закрытая и заполнена подготовленной водой;
• Установлены фильтры механической очистки;
• Применены ингибиторы коррозии;
• Есть мембранный расширительный бак.

Экспертное мнение

По его словам, лучший вариант для многоэтажек — биметаллические радиаторы. Они сочетают прочность стали и теплоотдачу алюминия. Для частных домов с автономным отоплением алюминий — отличный выбор, особенно с автоматикой и контролем качества воды.

Вопросы и ответы

Заключение

Подключение алюминиевого радиатора — ответственный процесс, требующий знания технических нюансов и соблюдения технологии. От выбора схемы до контроля качества теплоносителя — каждый этап влияет на безопасность, эффективность и срок службы оборудования.

Правильно установленный радиатор будет служить 15–20 лет, обеспечивая комфортную температуру и экономя энергоресурсы. Главное — не экономить на материалах, использовать совместимые компоненты и при необходимости проконсультироваться со специалистом.

• Выбирайте схему подключения в зависимости от длины радиатора и типа системы.
• Обязательно устанавливайте кран Маевского и запорную арматуру.
• Контролируйте pH и химический состав теплоносителя.
• Проводите балансировку в многорадиаторных системах.
• При работе с ЦО используйте защитные решения — теплообменники или биметалл.
