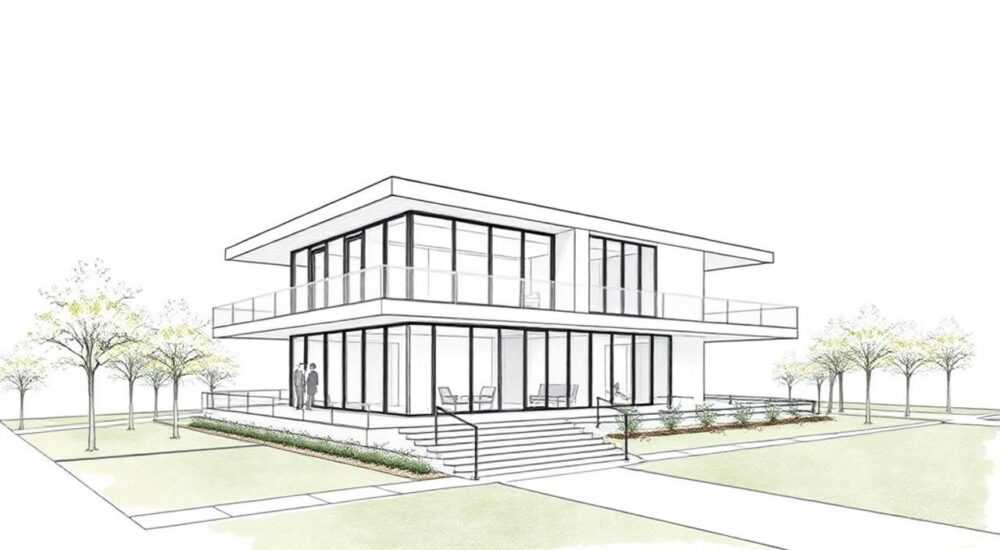

Архитектура рисунок поэтапно

Архитектурный рисунок — это не просто изображение здания, а сложная визуальная система, объединяющая художественное восприятие, техническую точность и глубокое понимание пространства. Освоить его может каждый, кто готов пройти путь от базовых навыков до уверенного владения перспективой, композицией и светотенью. Главное — следовать чёткой пошаговой методике, начиная с простых форм и постепенно переходя к детализированным проектам.

Основы архитектурного рисунка: что нужно знать перед началом

Архитектурный рисунок — это графическое представление зданий, сооружений или городских ансамблей. Он используется как на этапе проектирования, так и для презентации конечного образа. В отличие от живописи, здесь важна не столько эмоциональная выразительность, сколько точность, масштаб и передача конструктивных особенностей. Однако даже самый технический рисунок может быть художественным — всё зависит от умения автора сочетать логику и чувство формы.
Начинающему важно понять разницу между наброском, чертежом и художественным рисунком. Набросок — это быстрая фиксация идеи, часто делается на ходу. Чертёж требует строгих пропорций, масштабов и осей. Художественный рисунок — это уже завершённое произведение, где учитываются свет, тень, текстура и окружение. Именно такой тип чаще всего интересует начинающих художников.

Ключевые принципы, которые стоит усвоить:

• Геометрия лежит в основе любой архитектуры — знание форм помогает быстро строить каркас.
• Перспектива создаёт иллюзию глубины — без неё здание будет «плоским».
• Пропорции определяют зрительную гармонию — малейшее искажение бросается в глаза.
• Линия — главный инструмент; её толщина, направление и характер влияют на восприятие.

Этапы создания архитектурного рисунка пошагово

Процесс создания архитектурного рисунка можно разделить на несколько чётких шагов. Следование этой последовательности минимизирует ошибки и позволяет контролировать качество на каждом этапе.

Шаг 1: Выбор объекта и ракурса

Определитесь, что именно вы хотите нарисовать: фасад, интерьер, урбанистический пейзаж или концептуальный проект. Затем выберите ракурс — вид спереди, сбоку, под углом или с высоты птичьего полёта. Ракурс влияет на сложность перспективы. Например, угловой вид («три четверти») наиболее популярен — он показывает сразу две стены и создаёт ощущение глубины.

Шаг 2: Композиционный замысел

Наметьте, где будет располагаться основной объект на листе. Не ставьте здание точно по центру — это нарушает динамику. Используйте правило третей: мысленно разделите лист на девять частей и разместите ключевые элементы на пересечениях линий.

Шаг 3: Построение каркаса

Начните с лёгких направляющих линий. Проведите горизонт линии горизонта (уровень глаз наблюдателя), затем определите точки схода. Для одно-, двух- и трёхточечной перспективы количество точек схода будет различным. Каркас должен включать основные контуры: очертания стен, крыши, оконных и дверных проёмов.

Шаг 4: Проработка деталей

Добавьте архитектурные элементы: колонны, карнизы, балконы, решётки. Следите за пропорциями — например, высота окна обычно составляет 1/3–1/2 высоты этажа. Используйте референсы, чтобы точно передать стиль: классика, модерн, хай-тек требуют разных подходов.

Шаг 5: Штриховка и светотень

Определите источник света. Обычно он находится сверху слева. Нанесите тени на поверхности, обращённые от света. Начните с лёгкой штриховки, постепенно усиливая контраст. Не забывайте про собственные и падающие тени — они усиливают объём.

Шаг 6: Финальная проработка

Усильте контуры, особенно в переднем плане. Уберите лишние вспомогательные линии. Добавьте фон: небо, дорогу, деревья, людей — это оживляет композицию. При необходимости используйте ластик для создания бликов.

Инструменты и материалы: чем лучше рисовать

Выбор инструментов зависит от цели: учебный набросок, конкурсная работа или цифровая визуализация. Каждый материал даёт свой эффект и требует определённых навыков.

Для старта достаточно карандаша, ластика, линейки и плотной бумаги (формат А4 или А3). По мере роста навыков можно экспериментировать с маркерами, сангиной или акварелью.

Перспектива и композиция: как добиться глубины

Без правильной перспективы архитектурный рисунок теряет достоверность. Перспектива — это система построения изображения, при которой параллельные линии сходятся в точках на линии горизонта.
Наиболее распространённые типы:

• Одноточечная перспектива — используется при фронтальном виде на длинный коридор или улицу. Все линии сходятся в одной точке.
• Двухточечная перспектива — самый частый выбор для зданий. Две стены уходят в разные точки схода, создавая объём.
• Трёхточечная перспектива — применяется при изображении высотных зданий снизу вверх. Третья точка схода добавляется сверху или снизу, искажая вертикали.

Композиция — это не просто расположение объектов, а управление вниманием зрителя. Хорошая композиция ведёт взгляд от одного элемента к другому, не давая «застревать» в пустых местах. Используйте диагонали, рамки (например, арка или деревья по краям), контраст света и тени.

Работа со светом и тенью: объём и реализм

Свет и тень придают плоскому рисунку объём. Без них здание будет выглядеть как картонная вырезка. Чтобы правильно передать светотень, нужно понимать, как свет взаимодействует с поверхностями.
Выделяют три основные зоны:

1. Свет — сторона, обращённая к источнику.
2. Полутень — переходная зона, где свет ослабевает.
3. Тень — сторона, полностью скрытая от света.

Кроме того, существуют:

• Собственная тень — тень на самой поверхности объекта.
• Падающая тень — тень, которую объект отбрасывает на соседние поверхности (землю, стену).
• Отражённый свет — слабый свет, отражающийся от окружающих поверхностей и освещающий тёмные зоны.

При работе с тенями помните: чем ближе объект к источнику света, тем резче и темнее его тень. Удалённые объекты имеют более размытые, светлые тени. Это особенно важно при изображении городской среды.

Типичные ошибки новичков и как их избежать

Даже при следовании пошаговой методике можно допустить ошибки, которые снижают качество рисунка. Ниже — самые частые проблемы и пути их решения.

• Неправильная перспектива — линии не сходятся в точках схода. Решение: всегда начинайте с лёгких направляющих и проверяйте их с помощью линейки или цифрового инструмента.
• Нарушение пропорций — окна разного размера, этажи разной высоты. Решение: используйте сетку пропорций, особенно на этапе каркаса.
• Чрезмерная детализация в фоне — задний план привлекает больше внимания, чем объект. Решение: размывайте или упрощайте дальние элементы.
• Плоские тени — тени нанесены равномерно, без переходов. Решение: работайте градуированной штриховкой, имитируя рассеянный свет.
• Отсутствие воздуха — рисунок выглядит «тяжёлым». Решение: оставьте светлые участки, особенно в небе и на переднем плане.

Практические советы для быстрого прогресса

Чтобы рисовать архитектуру уверенно, нужна системная практика. Вот несколько эффективных методов:

• Рисуйте с натуры — выходите на улицу и фиксируйте реальные здания. Это развивает наблюдательность и понимание конструкций.
• Изучайте старых мастеров — работы Этьена-Луи Булле, Джованни Пиранези или современных архитекторов-визуализаторов.
• Ведите скетчбук — даже 10 минут в день приносят результат. Записывайте не только рисунки, но и заметки: «почему этот фасад работает», «как передана текстура кирпича».
• Анализируйте референсы — скачивайте качественные изображения и разбирайте их: где точки схода, как построена тень, какие элементы доминируют.
• Используйте цифровые помощники — программы вроде SketchUp, Blender или Procreate позволяют строить каркас и экспериментировать с освещением.

Экспертное мнение

Современный архитектурный рисунок — это не только инструмент проектирования, но и форма самовыражения. Даже в эпоху 3D-визуализации ручной рисунок остаётся ценным навыком.

В последние годы наблюдается возрождение интереса к аналоговым техникам. Архитекторы используют рисунки на презентациях, потому что они выглядят живыми и искренними. Цифровые инструменты лишь дополняют процесс — многие начинают с карандаша, а затем доводят работу в программе.

Вопросы и ответы

Заключение

Архитектурный рисунок — это мост между техникой и искусством. Он требует дисциплины, но при этом оставляет пространство для творчества. Главное — начать с основ: перспективы, композиции, светотени. Постепенно, шаг за шагом, вы научитесь передавать не только форму, но и характер здания.

• Всегда начинайте с каркаса и линии горизонта.
• Используйте референсы и рисуйте с натуры.
• Следите за пропорциями и перспективой.
• Развивайте чувство света и тени.
• Практикуйтесь ежедневно — даже короткие наброски дают результат.
