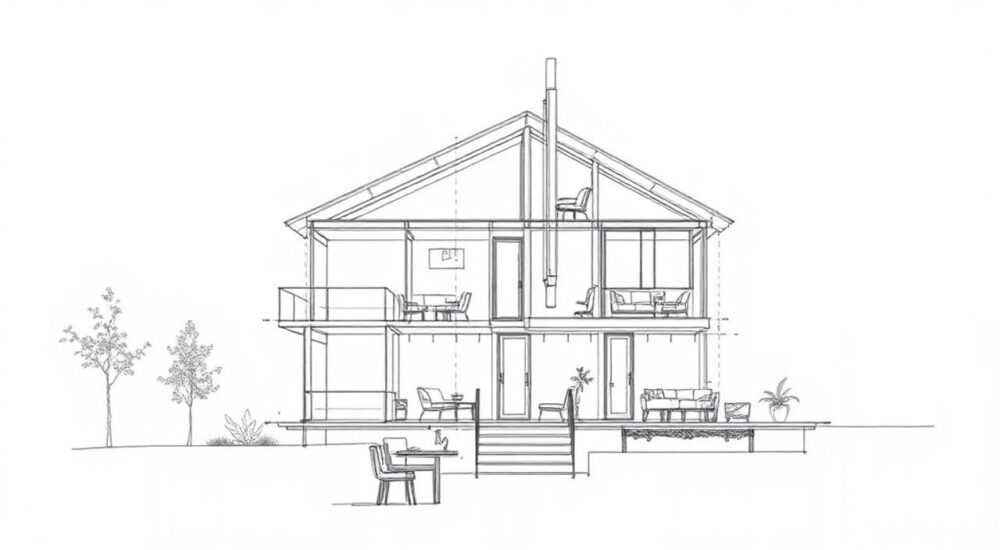

Архитектурный чертеж детали в разрезе

Архитектурный чертеж детали в разрезе — это графическое изображение элемента здания или конструкции, выполненное с условным рассечением по определённой плоскости. Такой чертёж позволяет увидеть внутреннее устройство, взаимное расположение слоёв материалов, креплений и технологических зазоров, недоступных при виде снаружи. Он играет ключевую роль на всех этапах проектирования: от концептуальной проработки до строительства и контроля качества.

Что такое чертёж детали в разрезе

Архитектурный чертёж детали в разрезе — это крупномасштабное изображение части здания или конструкции, показывающее её внутреннюю структуру. В отличие от фасада или плана, разрез «вскрывает» объект, позволяя видеть скрытые слои: теплоизоляцию, пароизоляцию, крепёжные элементы, стыки между материалами. Такой подход особенно важен при проектировании узлов примыканий, оконных и дверных проёмов, соединений стен с кровлей или перекрытиями.

Разрез может быть вертикальным или горизонтальным, в зависимости от того, какой аспект необходимо продемонстрировать. Например, вертикальный разрез часто используется для показа стены от фундамента до крыши, а горизонтальный — для анализа планировочных решений на уровне пола или потолка. Масштаб таких чертежей обычно составляет 1:5, 1:10 или 1:20, что обеспечивает высокую степень детализации.

Каждый элемент на чертеже должен быть точно пропорционален и соответствовать принятым нормативам. Это гарантирует, что строители и подрядчики смогут корректно интерпретировать проект без двусмысленностей. Особенно важно это при работе с энергоэффективными домами, где малейшая ошибка в монтаже узла может привести к образованию мостиков холода.

Отличие разреза от сечения

Несмотря на внешнее сходство, разрез и сечение — разные понятия. Сечение показывает только то, что находится непосредственно в плоскости рассечения, тогда как разрез включает и то, что видно за этой плоскостью. Например, на разрезе стены вы увидите не только слои утеплителя и облицовки, но и соседние конструкции — балки, каркас, внутреннюю отделку.

• Сечение — акцент на форме и толщине материала в линии разреза.
• Разрез — комплексное изображение с учётом пространственных связей.
• На разрезе допускается штриховка, размеры, маркировка слоёв и ссылки на спецификации.

Зачем нужен разрез: функции и применение

Разрез выполняет несколько ключевых функций в архитектурном проектировании. Во-первых, он обеспечивает техническую точность. Без него невозможно однозначно передать, как именно должны быть собраны многослойные конструкции. Во-вторых, разрез помогает предотвратить ошибки на стройплощадке, где рабочие могут неправильно истолковать общие чертежи.

Представьте, что вы проектируете деревянный дом с утеплённым фасадом. На плане это выглядит как сплошная линия, но на самом деле за ней скрывается система из ОСП, ветрозащиты, минеральной ваты, обрешётки и сайдинга. Только разрез покажет порядок этих слоёв, наличие вентиляционного зазора и способ крепления каждого элемента.

Разрезы также используются:

• Для расчёта теплопотерь — чтобы оценить толщину утеплителя и положение точки росы.
• При согласовании с контролирующими органами — как часть пакета исполнительной документации.
• Для обучения персонала — новым мастерам проще освоить технологию по наглядному чертежу.
• В судебных спорах — если возникают претензии к качеству строительства.

Где чаще всего применяются детальные разрезы

Основные элементы чертежа детали в разрезе

Качественный чертёж включает несколько обязательных компонентов. Пренебрежение хотя бы одним из них снижает его практическую ценность. Рассмотрим каждый элемент подробно.

Масштаб и линии

Масштаб должен быть указан в правом нижнем углу чертежа. Чаще всего используются 1:5, 1:10, 1:20. Линии различаются по типу:

• Сплошная толстая — контур разрезанной поверхности.
• Сплошная тонкая — видимые грани, размерные и выносные линии.
• Штриховая — невидимые элементы (например, скрытые крепления).
• Штрихпунктирная — осевые линии, плоскость разреза на других видах.

Штриховка и обозначение материалов

Каждый материал имеет стандартную штриховку по ГОСТ 2.306–2020. Например:

• Кирпич — наклонные линии с точками.
• Бетон — хаотичные короткие штрихи.
• Дерево — параллельные линии с имитацией текстуры.
• Металл — тонкие параллельные линии под углом 45°.

Если штриховка недостаточна, рядом указывают буквенно-цифровую маркировку (например, «Б-1» — бетон класса В20) с расшифровкой в спецификации.

Размеры и допуски

Все размеры наносятся чётко, без перегрузки. Указывают:

• Общую толщину стены или узла.
• Толщину каждого слоя.
• Размеры зазоров (например, вентиляционного).
• Расположение крепежа (шаг, глубина анкеровки).

Допуски проставляются, если критична точность монтажа. Например, ±2 мм для стеклопакетов.

Маркировка и пояснения

На чертеже могут быть:

• Выноски с номерами (например, «1» — пароизоляция).
• Ссылки на другие листы («См. узел А-1»).
• Текстовые пояснения («Не допускается контакт утеплителя с бетоном»).

Как выполнить чертёж по правилам: пошаговая инструкция

Создание архитектурного чертежа детали в разрезе — процесс системный. Даже опытные проектировщики следуют чёткому алгоритму, чтобы исключить ошибки.

1. Определите цель разреза. Что именно нужно показать? Примыкание, слоистость, крепление? От этого зависит ориентация и масштаб.
2. Выберите масштаб. Для узлов — 1:5 или 1:10. Для более крупных фрагментов — 1:20.
3. Нанесите основные контуры. Начните с несущих элементов: фундамента, стены, балки.
4. Добавьте слои. Послойно прорисуйте каждый материал с учётом реальной толщины.
5. Проставьте штриховку. Используйте стандартные обозначения по ГОСТ.
6. Нанесите размеры. Укажите все критические расстояния.
7. Добавьте маркировку. Пронумеруйте элементы и составьте легенду.
8. Внесите пояснения. Текстом укажите ограничения, требования к монтажу.
9. Проверьте соответствие нормам. Сравните с СП, СНиП, техническими регламентами.
10. Подпишите и оформите рамку. Укажите название, масштаб, автора, дату.

Типичные ошибки и как их избежать

Даже небольшие неточности в чертеже могут привести к серьёзным последствиям. Вот наиболее распространённые ошибки:

Ошибка 1: Несоответствие масштабу

Иногда проектировщики рисуют слои «на глаз», особенно утеплитель. В результате на бумаге 150 мм выглядят как 50 мм. Это вводит в заблуждение строителей.

Решение: Используйте сетку привязки в CAD-программе. Каждый миллиметр на экране должен соответствовать реальному значению.

Ошибка 2: Отсутствие вентзазора

В каркасных и вентилируемых фасадах забывают указать воздушный зазор между утеплителем и облицовкой. Его отсутствие ведёт к намоканию утеплителя.

Решение: Всегда показывайте зазор шириной 20–50 мм. Подпишите: «Вентиляционный зазор — не менее 30 мм».

Ошибка 3: Перегруженность информацией

Некоторые чертежи содержат слишком много текста, размеров и выносок. Это затрудняет чтение.

Решение: Придерживайтесь принципа «минимум необходимого». Лишнее убирайте на отдельные листы или в примечания.

Ошибка 4: Несоответствие действующим нормам

Использование устаревших ГОСТов или игнорирование требований по энергоэффективности.

Решение: Регулярно обновляйте базу знаний. Следите за изменениями в СП 50.13330, СНиП 23-02-2011.

Технологии и программы для создания чертежей

Современные архитекторы редко чертят от руки. Профессиональные CAD-системы обеспечивают точность, скорость и совместимость с BIM.

Лидеры рынка

Новые тренды

BIM (информационное моделирование зданий) меняет подход к созданию чертежей. Теперь разрезы не рисуются — они автоматически генерируются из 3D-модели. Это снижает риск ошибок и ускоряет процесс.

Также развиваются облачные платформы (например, BIM 360), где все участники проекта видят актуальные версии чертежей в режиме реального времени.

Экспертное мнение

По его словам, лучшие чертежи — те, где сочетается точность, простота и полнота информации. Он приводит пример: при реконструкции старого дома команда сделала детальный разрез стены, где было видно, что старая штукатурка держится на редких металлических сетках. Этот чертёж помог избежать аварийного обрушения при демонтаже.

Вопросы и ответы

Заключение

Архитектурный чертёж детали в разрезе — это не просто графическое упражнение, а важнейший инструмент реализации проекта. Он обеспечивает точность, безопасность и соответствие нормам. От качества разреза зависит, насколько гладко пройдёт строительство, будет ли здание энергоэффективным и долговечным.

• Разрез показывает внутреннюю структуру узла, недоступную при внешнем осмотре.
• Обязательные элементы — масштаб, штриховка, размеры, маркировка, пояснения.
• Соблюдение ГОСТ и СП критично для согласования и строительства.
• Современные технологии (BIM, CAD) ускоряют создание чертежей, но не заменяют внимания к деталям.
• Регулярная проверка и актуализация чертежей снижают риски ошибок на стройке.
