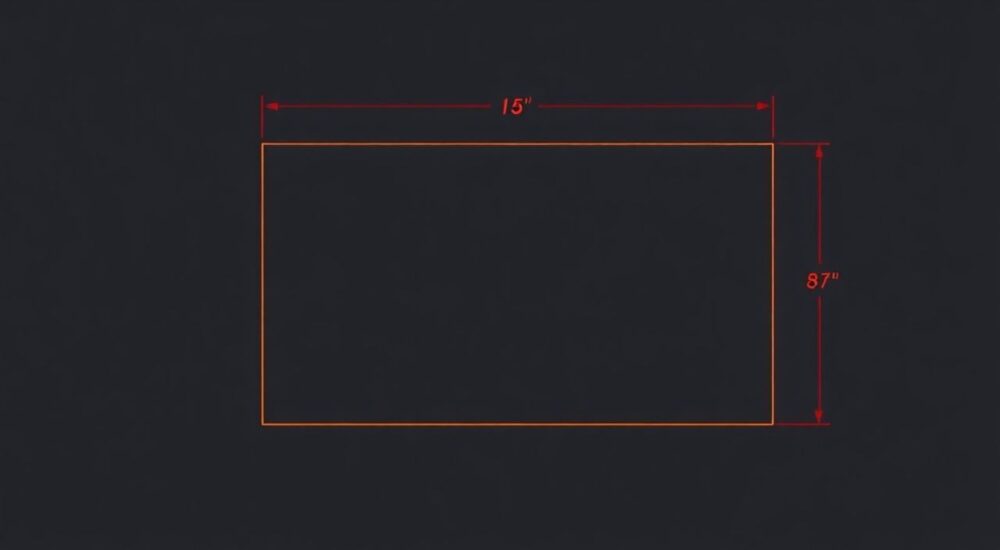

Автокад как начертить прямоугольник по размерам

В AutoCAD построение прямоугольника по заданным размерам — базовая, но критически важная операция в чертежной практике. Независимо от того, создаете ли вы план помещения, деталь механизма или архитектурный эскиз, точность геометрии напрямую влияет на качество проекта. Прямоугольник можно построить несколькими способами: через графический интерфейс, командную строку или параметрические инструменты. Ключевой подход — использование команды RECTANG с указанием точных значений длины и ширины.

Основные способы построения прямоугольника

AutoCAD предоставляет несколько интуитивных путей для создания прямоугольников. Наиболее распространённые — через ленточный интерфейс, панель инструментов и командную строку. Все они используют одну и ту же базовую команду RECTANG, но различаются по удобству и скорости доступа.

Первый способ — использование вкладки «Главная» → панель «Рисование» → кнопка «Прямоугольник». Этот метод идеален для новичков, так как не требует знания команд. Достаточно кликнуть по иконке, затем указать первую угловую точку и противоположную. При этом можно вводить относительные координаты, например @100,50, чтобы получить прямоугольник 100×50 мм.

Альтернатива — вызов команды через клавиатуру. Введите в командной строке ПРЯМОУГ (русская версия) или RECTANG (английская), нажмите Enter. После этого AutoCAD запросит первую точку. Здесь особенно важно понимать систему координат: абсолютную (например, 10,20), относительную (@100,50) или полярную (@100<45).

Ещё один подход — использование динамического ввода (Dynamic Input). При включённой опции (кнопка DYN на нижней панели) координаты и размеры можно вводить прямо рядом с курсором. Это ускоряет работу и снижает риск ошибок при указании точек.

Пошаговое построение прямоугольника по размерам

Чтобы гарантированно создать прямоугольник с точными габаритами, следуйте чёткому алгоритму. Ниже приведён пример построения прямоугольника 80×30 мм с началом в точке (10,10).

1. Откройте AutoCAD и создайте новый чертёж (например, acad.dwt).
2. Активируйте команду RECTANG — щелчком по иконке или вводом в командной строке.
3. Укажите первую точку: введите 10,10 и нажмите Enter.
4. Для второй точки введите относительные координаты: @80,30.
5. Нажмите Enter — прямоугольник будет построен с точными размерами.

При использовании динамического ввода процесс становится ещё проще. После выбора первой точки появится поле ввода рядом с курсором. В него можно сразу ввести ширину и высоту, не переключаясь на командную строку.

Если вам нужно построить прямоугольник с центром в определённой точке, воспользуйтесь опцией Центр внутри команды RECTANG. После запуска команды введите Ц (или C), затем укажите центральную точку, после чего — угол или размеры.

Инструменты повышения точности в AutoCAD

Точность — основа профессионального черчения. AutoCAD предлагает целый набор инструментов, которые помогают избежать неточностей при построении геометрии.

Первое — ORTHO (ортогональный режим). При включённой функции курсор движется только по горизонтали и вертикали. Это гарантирует, что стороны прямоугольника будут строго под углом 90°. Активируется клавишей F8 или кнопкой на нижней панели.

Второе — SNAP (шаговая привязка). Позволяет курсору «прилипать» к сетке с заданным шагом. Например, если шаг 10 мм, вы сможете строить прямоугольники только кратно этому значению. Это полезно при работе с типовыми размерами.

Третье — Object Snap (OSNAP). Позволяет привязываться к ключевым точкам объектов: концам, серединам, центрам. При построении прямоугольника рядом с другими элементами OSNAP помогает точно совместить углы.

Кроме того, можно использовать параметрические ограничения. В AutoCAD 2010 и выше доступны геометрические и размерные зависимости. Например, можно наложить на прямоугольник ограничение «параллельности» сторон и фиксированные размеры. Это особенно актуально при проектировании механизмов, где размеры могут меняться, но форма остаётся неизменной.

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при построении простых фигур. Ниже — наиболее частые проблемы и пути их решения.

• Неправильные размеры из-за смешения абсолютных и относительных координат. Например, ввод точки 80,30 вместо @80,30 приводит к тому, что прямоугольник строится от начала координат, а не от указанной первой точки.
• Скошенные стороны из-за выключенного ORTHO. Если ортогональный режим отключён, при ручном указании второй точки можно получить параллелограмм вместо прямоугольника.
• Ошибка округления при малых единицах. При работе в миллиметрах с высокой точностью (до 0.001 мм) могут возникать визуальные искажения. Решение — проверить формат единиц и масштаб отображения.
• Забытый сброс предыдущей команды. Если перед запуском RECTANG была другая команда, возможны конфликты. Всегда нажимайте Esc перед началом нового действия.

Расширенные методы: параметризация и блоки

Для сложных проектов простого построения недостаточно. AutoCAD позволяет автоматизировать процесс с помощью параметрических чертежей и блоков.

Параметризация — мощный инструмент для создания «умных» геометрических форм. Чтобы сделать параметрический прямоугольник:

1. Постройте обычный прямоугольник.
2. Перейдите на вкладку «Параметризация».
3. Добавьте размерные зависимости: горизонтальную и вертикальную.
4. Назначьте им имена, например, Width = 100, Height = 50.
5. Теперь при изменении значения в палитре параметров весь прямоугольник будет обновляться автоматически.

Ещё эффективнее — использование динамических блоков. Вы можете создать блок прямоугольника с параметрами ширины и высоты, а также добавить действия растяжения. Такой блок можно вставлять в чертёж и подстраивать под нужные размеры без перерисовки.

Экспертное мнение

Он также отмечает, что многие компании недооценивают значение стандартизации. «Создайте шаблон чертежа с преднастроенными слоями, стилями и блоками. Тогда каждый новый прямоугольник будет не просто фигурой, а элементом единой системы.»

Вопросы и ответы

Заключение

Построение прямоугольника по размерам в AutoCAD — это не просто базовый навык, а фундамент точного и эффективного проектирования. Освоив команду RECTANG, вы получаете контроль над геометрией, который можно расширить с помощью параметризации, блоков и привязок.

Главное — работать системно: используйте относительные координаты, включайте ORTHO и OSNAP, проверяйте результаты через палитру свойств. Со временем эти действия войдут в привычку и станут частью вашего рабочего потока.

• Всегда используйте относительные координаты (@Ширина,Высота) для точного позиционирования.
• Активируйте ORTHO и OSNAP для предотвращения искажений геометрии.
• Применяйте параметрические зависимости для «умных» чертежей.
• Создавайте динамические блоки для многократного использования.
• Проверяйте размеры через палитру свойств или команду LIST.
