Автокад как соединить линии

Соединение линий в AutoCAD — базовая, но критически важная операция при создании чертежей. Неправильно соединённые элементы могут привести к ошибкам при экспорте, анализе или последующем редактировании. В AutoCAD существует несколько способов объединить линии: команды JOIN, PEDIT, использование объектной привязки и настройка параметров чертежа. Главное — убедиться, что концы отрезков находятся на одной точке или в пределах допустимого расстояния (fuzz distance).

Основные методы соединения линий

В AutoCAD существует три основных подхода к соединению линий: команда JOIN, редактирование полилиний (PEDIT) и использование специальных инструментов вкладки «Редактирование». Выбор метода зависит от типа объектов, точности их расположения и требуемого результата.
JOIN — наиболее универсальная команда, доступная начиная с версии AutoCAD 2004. Она позволяет объединять линии, дуги, полилинии и сплайны, если их конечные точки совпадают или находятся в пределах заданного расстояния. Команда особенно эффективна при работе с чертежами, импортированными из других систем, где возможны микроразрывы.
PEDIT используется преимущественно для преобразования нескольких отрезков в единую полилинию. Этот метод подходит, когда требуется не просто соединить линии, а создать единый объект с общими свойствами. PEDIT также позволяет выравнивать сегменты и задавать ширину линии.

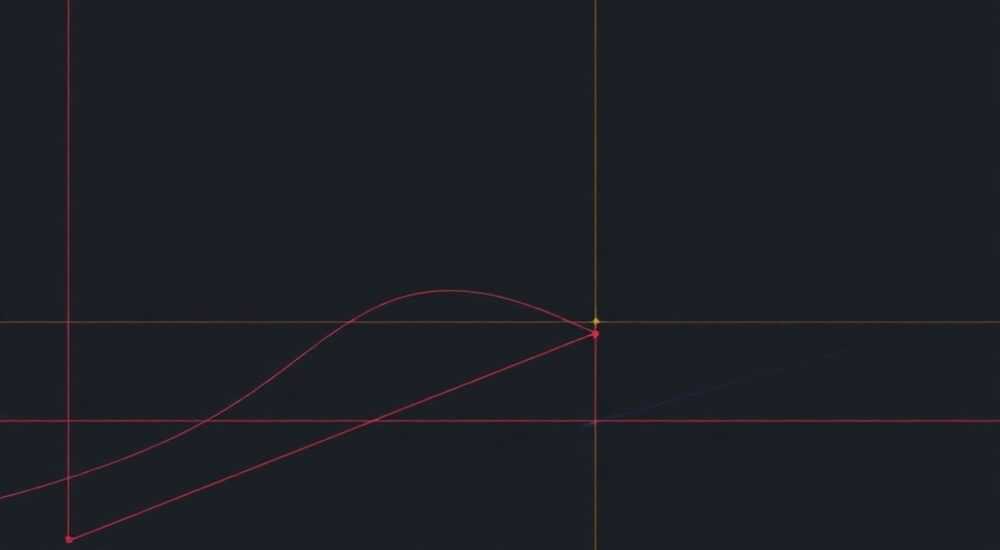

Третий путь — графическое редактирование с помощью ручек (grips) и объектной привязки (OSNAP). При включённой привязке к конечным точкам (Endpoint) можно вручную переместить конец одной линии к началу другой, после чего применить JOIN. Этот способ даёт максимальный контроль, но требует времени.
Для автоматизации процесса рекомендуется настраивать переменные среды, такие как JOINBREAK, которая определяет, разрывать ли объекты при прерывании цепочки, и OSNAPMODE — чтобы привязка была всегда активна.

Как использовать команду JOIN

Команда JOIN — это быстрый и надёжный способ объединить линии, дуги и другие примитивы в AutoCAD. Чтобы её использовать, выполните следующие шаги:

1. Введите в командной строке JOIN (или нажмите клавиши Ctrl+J, если горячая клавиша настроена).
2. Выберите первый объект — линию, дугу или полилинию.
3. Выберите второй объект, чей конец должен совпасть с концом первого.
4. Нажмите Enter для завершения команды.

Если объекты не соединились, скорее всего, их конечные точки не совпадают. В этом случае поможет функция Fuzz Distance — она позволяет AutoCAD автоматически находить близкие концы и соединять их.

Для вызова команды можно также воспользоваться лентой: перейдите на вкладку «Главная» → панель «Редактирование» → кнопка «Объединить» (иконка двух соединённых отрезков). Это удобно для новичков, которые ещё не запомнили команды.
JOIN работает только с объектами одного типа или совместимыми типами. Например, нельзя соединить линию с эллипсом, но можно — линию с дугой, если они лежат на одной прямой или окружности.

Пример использования JOIN

Представьте, что вы чертите контур помещения, состоящий из четырёх отрезков. По ошибке вы не использовали полилинию, и теперь нужно соединить их в один объект. Выделите один отрезок, вызовите JOIN, затем последовательно выберите остальные. Если углы идеально прямые и концы совпадают, AutoCAD создаст замкнутый контур.
Если же между отрезками есть зазор, команда не сработает — потребуется либо исправить положение вручную, либо использовать Fuzz Distance.

Соединение линий через PEDIT

Команда PEDIT (Polyline Edit) традиционно использовалась до появления JOIN и остаётся актуальной, особенно при работе с устаревшими чертежами или в версиях AutoCAD LT, где JOIN может быть ограничен.
Чтобы соединить линии через PEDIT:

1. Введите в командной строке PEDIT.
2. Выберите одну из линий. AutoCAD спросит: «Преобразовать в полилинию?» — нажмите «Да».
3. В появившемся меню выберите опцию «Добавить» (Add) или «Присоединить» (Join).
4. Укажите все линии, которые нужно объединить.
5. Нажмите Enter для завершения.

Ограничения PEDIT

• Не работает с объектами, не лежащими на одной прямой или плавной кривой.
• Преобразует все выбранные объекты в полилинию, теряя оригинальные свойства.
• Требует ручного подтверждения преобразования каждого сегмента, если они не были полилиниями.

Использование Fuzz Distance для неточных чертежей

Fuzz Distance — это параметр, задающий максимальное расстояние между концами объектов, при котором AutoCAD всё ещё считает их «соприкасающимися». Он особенно полезен при работе с импортированными DWG-файлами или сканированными чертежами, где точность может быть нарушена.
Чтобы задать Fuzz Distance:

1. Вызовите команду JOIN.
2. Выберите первый объект.
3. В командной строке появится запрос: «Выберите объекты для объединения…» — нажмите Enter.
4. AutoCAD спросит: «Отсутствуют совпадающие конечные точки. Объединить объекты с учетом расстояния fuzz?» — введите Y.
5. Укажите значение расстояния (например, 0.1 мм) или нажмите Enter для автоматического поиска.

AutoCAD просканирует область вокруг концов и найдёт подходящие кандидаты для соединения.

Частые ошибки и как их избежать

При попытке соединить линии пользователи часто сталкиваются с типичными проблемами. Знание этих ошибок помогает экономить время и избегать разочарований.

• Линии не соединяются, хотя визуально стыкуются. Причина — микроразрывы или различие в Z-координатах. Проверьте свойства объектов: если Z ≠ 0, установите его в 0 через команду PROPERTIES.
• JOIN не видит объекты. Убедитесь, что слои не заблокированы и объекты не защищены от редактирования. Также проверьте, не находятся ли они внутри блока — в этом случае нужно войти в редактирование блока.
• Соединились не те линии. Это происходит при высоком значении Fuzz Distance. Решение — уменьшить диапазон поиска или соединять объекты по одному.

Проверка соединения

После выполнения JOIN важно убедиться, что объекты действительно объединены. Для этого:

• Щёлкните по линии — если выделится вся цепочка, значит, соединение прошло успешно.
• Откройте палитру «Свойства» (Ctrl+1) — тип объекта должен измениться на «Полилиния» или «Многогранник».
• Используйте команду LIST — в выводе будет указано количество сегментов.

Экспертное мнение

По словам эксперта, ключевой тренд — автоматизация. Многие компании внедряют LISP-скрипты и AutoLISP-функции, которые автоматически находят разрывы и соединяют линии с заданным допуском. Пример простого скрипта:

(command "_.join" "_all" "" "_yes" "0.1")

Этот код объединяет все объекты в чертеже с Fuzz Distance = 0.1 мм.

Вопросы и ответы

Заключение

Соединение линий в AutoCAD — не просто техническая операция, а важный этап обеспечения целостности и корректности чертежа. Современные версии AutoCAD предлагают несколько эффективных инструментов, среди которых JOIN является самым универсальным и рекомендуемым. Умение правильно использовать Fuzz Distance, понимание различий между JOIN и PEDIT, а также знание типичных ошибок позволяют значительно повысить производительность.

• Приоритет — команда JOIN, она работает с линиями, дугами и полилиниями.
• Для неточных чертежей используйте Fuzz Distance, но не переусердствуйте с его значением.
• Перед соединением проверьте Z-координаты и принадлежность к блокам.
• Используйте PEDIT, только если нужно создать полилинию с особыми свойствами.
• Автоматизируйте процесс с помощью скриптов, если работаете с большим количеством чертежей.
