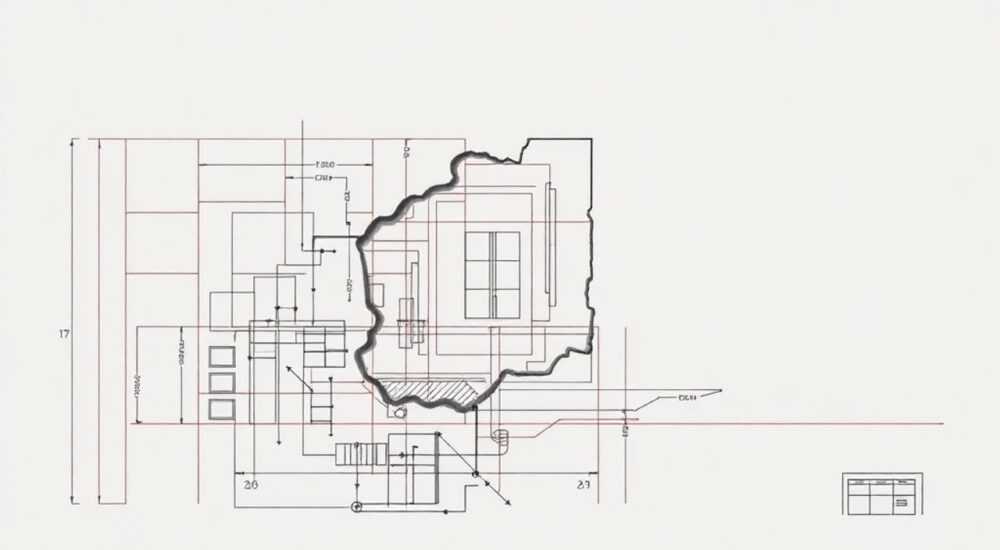

Автокад как вырезать часть чертежа

В AutoCAD вырезать часть чертежа можно несколькими способами в зависимости от задачи: удалить фрагмент, обрезать объекты по границе или создать вид с вырезанной областью. Основные инструменты — команды TRIM, BREAK, SLICE (для 3D), а также использование масок подложки и видовых экранов с обрезкой.

Проектирование в AutoCAD требует не только создания геометрии, но и точного редактирования существующих элементов. Одна из типичных задач — необходимость вырезать часть чертежа: будь то убрать лишний участок линии, исключить деталь из схемы или подготовить фрагмент для публикации. Эта операция может показаться простой, но без понимания различий между инструментами легко допустить ошибку — например, случайно удалить важный объект или нарушить целостность блока. В статье разберёмся, как правильно вырезать части чертежа в AutoCAD, какие команды использовать в разных ситуациях и как избежать распространённых ошибок.

Команда TRIM — основной инструмент обрезки

Команда TRIM — самый частый способ «вырезать» часть чертежа. Она позволяет обрезать линии, дуги, полилинии и другие объекты по указанной границе. Это не физическое вырезание, а изменение геометрии: участок объекта, находящийся за пределами режущей кромки, удаляется.

Для запуска команды нажмите TRIM на ленте (вкладка «Главная» → панель «Редактирование») или введите в командной строке TRIM. После этого AutoCAD запросит выбор режущих кромок — объектов, по которым будет производиться обрезка. Можно выбрать несколько объектов или нажать Enter, чтобы использовать все объекты на чертеже в качестве режущих.

Пошаговый алгоритм использования TRIM

1. Введите команду TRIM или выберите её на панели.
2. Укажите режущие кромки (например, линию или прямоугольник), затем нажмите Enter.
3. Щёлкните по тем частям объектов, которые нужно обрезать.
4. Нажмите Esc для завершения команды.

Для удобства можно использовать опцию «Отменить» внутри команды TRIM, чтобы вернуть последнее действие, или «Удалить», чтобы исключить объект из списка режущих кромок. Также доступна прозрачная команда: при активной другой команде введите ‘TRIM, чтобы быстро обрезать объект без выхода из текущего режима.

Использование команды BREAK для разрыва объектов

Когда нужно не просто обрезать, а полностью удалить участок между двумя точками — например, вырезать дугу из окружности или убрать часть линии — применяется команда BREAK. Она создаёт разрыв в объекте, оставляя два отдельных сегмента.

Команда особенно полезна для редактирования полилиний, окружностей и сплайнов. Чтобы использовать BREAK, выберите объект, укажите первую точку разрыва, затем вторую. Если вторая точка совпадает с первой, объект разорвётся в одной точке (часто используется при соединении с другими командами).

Особенности работы с BREAK

• Если вторая точка указана позже первой, AutoCAD удаляет сегмент между ними.
• Для точного выделения используйте объектную привязку (OSNAP).
• Команда не работает с блоками напрямую — сначала нужно разгруппировать (EXPLODE).

Также существует команда BREAKATPOINT, которая разрывает объект в одной точке без необходимости указывать второй конец. Она доступна в некоторых версиях AutoCAD как отдельная кнопка или через меню «Редактирование».

Обрезка внешних ссылок и блоков через XCLIP

Когда требуется «вырезать» часть не самого чертежа, а вставленной внешней ссылки (XREF) или блока, используется команда XCLIP. Она не удаляет данные, а скрывает ненужные области, создавая видимый вырез.

Это идеально подходит для архитектурных проектов, где вы хотите показать только один этаж здания из общего плана, или в механике — чтобы сфокусироваться на одном узле оборудования. Команда создаёт обтравочный контур, который действует как маска.

Как применить XCLIP

1. Выберите внешнюю ссылку или блок.
2. Введите команду XCLIP.
3. Укажите прямоугольный или многоугольный контур обрезки.
4. Подтвердите операцию.

После применения XCLIP можно управлять видимостью: включить/отключить обрезку, редактировать контур или сбросить его. Все данные остаются в файле, что позволяет вернуть полный вид в любой момент.

Маскирование участков чертежа: Wipeout и Mask

Иногда нет нужды удалять объекты — достаточно скрыть их визуально. В таких случаях применяются Wipeout (замазка) или функция маскирования текста и блоков.

Команда WIPEOUT создаёт полупрозрачную закрашенную область, которая маскирует всё, что находится под ней. Это особенно полезно при оформлении чертежей с наложенными слоями, подписями или при подготовке презентаций.

Создание Wipeout

• Введите WIPEOUT в командной строке.
• Выберите «Многоугольник» или «Прямоугольник».
• Укажите углы контура.
• Объект будет создан поверх других элементов.

Wipeout можно редактировать: изменять форму, перемещать, удалять. Он не влияет на печать других объектов, если не экспортируется как PDF с правильными настройками.

Для текстовых аннотаций AutoCAD предлагает функцию Mask — автоматическую маску вокруг выносной надписи. Она доступна через контекстное меню текста («Свойства» → «Фон» → «Добавить маску»).

Вырезание частей в 3D-моделях: команда SLICE

В трёхмерном проектировании вырезание выполняется командой SLICE. Она позволяет разделить тело на две части плоскостью и удалить одну из них. Это настоящий «вырез» в объёмной модели.

Команда доступна в пространстве модели при включённом 3D-режиме. SLICE работает с твёрдыми телами (solids), созданными через EXTRUDE, REVOLVE и другие 3D-команды.

Как использовать SLICE

1. Выберите 3D-тело.
2. Введите SLICE.
3. Укажите три точки, определяющие секущую плоскость, или выберите опцию (например, XY, YZ, ZX).
4. Выберите, какую часть оставить — по одной стороне от плоскости или обе.

Эта команда незаменима при создании разрезов, анализе внутренних структур или подготовке моделей для 3D-печати.

Типичные ошибки и как их избежать

При попытке вырезать часть чертежа пользователи часто сталкиваются с проблемами. Ниже — самые распространённые ошибки и пути их решения.

• TRIM не работает: объекты не пересекаются. Решение — использовать вспомогательные линии или команду EXTEND для продления геометрии.
• XCLIP недоступен: объект не является XREF или блоком. Убедитесь, что вы выбрали именно внешнюю ссылку.
• Wipeout не маскирует: проверьте порядок наложения (Draw Order). Wipeout должен быть выше других объектов.
• SLICE не даёт нужного среза: неправильно задана плоскость. Используйте UCS для временного изменения системы координат.

Экспертное мнение

«Многие начинающие проектировщики пытаются «вырезать» через удаление объектов, что приводит к потере данных. Вместо этого я рекомендую использовать не-destructive методы: XCLIP, Wipeout, слои и видовые экраны. Это позволяет сохранять гибкость проекта на всех этапах.» — Сергей Нестеров, главный CAD-инженер в строительной компании, 15 лет опыта

Сергей отмечает, что современные стандарты проектирования (BIM, совместная работа) требуют бережного обращения с данными. «Вырезание» должно быть обратимым и не нарушать целостность модели. Например, при подготовке рабочих чертежей лучше использовать видовые экраны с обрезкой, чем удалять фрагменты.

Вопросы и ответы

Заключение

Вырезание части чертежа в AutoCAD — это не одна команда, а целый набор инструментов, каждый из которых решает свою задачу. От выбора метода зависит не только результат, но и сохранность данных, возможность дальнейшего редактирования и качество документации.

• Для обрезки линий по границе используйте TRIM — это базовый и самый надёжный инструмент.
• Применяйте BREAK, когда нужно удалить участок между двумя точками.
• Для внешних ссылок и блоков — XCLIP обеспечивает гибкое и безопасное скрытие.
• Wipeout и маски позволяют скрывать фрагменты без потери данных.
• В 3D-моделях команда SLICE даёт реальный объёмный вырез с возможностью анализа.
