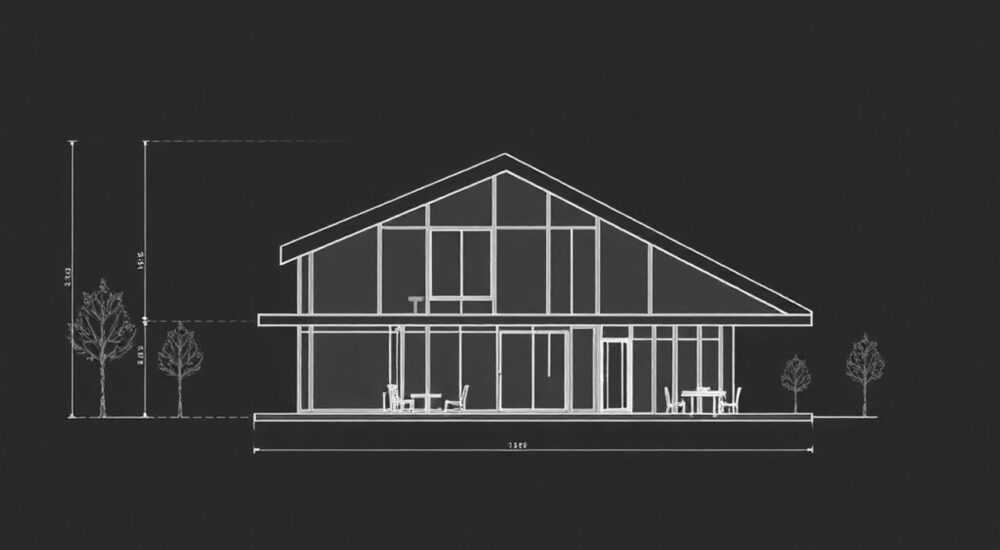

Автокад как выставить размеры

В AutoCAD выставление размеров — это не просто вставка линий и чисел, а ключевой этап подготовки чертежа к производству, согласованию и дальнейшему использованию. Неправильно проставленные размеры могут привести к ошибкам на производстве, задержкам и дополнительным затратам. Поэтому важно понимать, как грамотно настроить и использовать размерные стили, выбирать типы размеров и автоматизировать процессы.

Основные типы размеров в AutoCAD

AutoCAD предлагает широкий набор инструментов для простановки размеров, каждый из которых предназначен для определённого типа геометрии. Понимание различий между ними позволяет быстро и точно оформлять чертежи.

Линейные размеры — самые распространённые. Они используются для обозначения расстояния между двумя точками по горизонтали, вертикали или под заданным углом. Команда DIMLINEAR позволяет выставить как горизонтальные, так и вертикальные размеры. При выборе опции «Поворот» можно задать нужный угол размерной линии.

Угловые размеры (DIMANGULAR) применяются для указания величины угла между двумя линиями, дугой или тремя точками. Это особенно важно при проектировании механизмов, где точность угла влияет на сборку. AutoCAD автоматически рассчитывает угол и отображает его значение в выбранном формате — градусы, минуты, секунды или десятичные градусы.

Для окружностей и дуг доступны два типа: радиусные (DIMRADIUS) и диаметральные (DIMDIAMETER). Первые показывают радиус, вторые — диаметр. Диаметральные размеры предпочтительнее в машиностроении, так как диаметр является основным параметром при изготовлении отверстий и валов.

Если нужно проставить размеры вдоль одной оси, удобно использовать цепочечную размерную цепь (DIMCONTINUE). Она позволяет быстро продолжить ряд размеров от последней точки, экономя время на выбор новых базовых точек. Аналогично работает базовая размерная цепь (BASE), которая отсчитывает все размеры от одной общей базы.

Когда какой тип использовать?

Выбор типа размера зависит от функционального назначения элемента и требований к документации. Например, в строительных чертежах чаще применяют линейные и цепочные размеры, тогда как в деталировке механических узлов доминируют диаметральные и радиусные.

• Горизонтальные/вертикальные размеры — для стен, перегородок, расстояний между осями.
• Цепочка — когда важна суммарная длина или взаимное расположение нескольких элементов.
• Базовый — в технических деталях, где все размеры отсчитываются от технологической базы.
• Штриховка с выносными — для сложных контуров, например, фасонных поверхностей.

Работа с размерными стилями: создание и настройка

Один из самых мощных инструментов AutoCAD — система управления размерными стилями (DIMSTYLE). Он позволяет унифицировать внешний вид всех размеров в чертеже, что критически важно для соответствия стандартам, таким как ГОСТ 2.307–68.

Откройте менеджер размерных стилей через команду DIMSTYLE или кнопку на панели «Аннотации». Здесь можно создать новый стиль на основе существующего. Рекомендуется копировать стандартный стиль (например, «ISO-25») и модифицировать его под свои нужды.

Настройки разбиты на несколько вкладок:

• Формат — определяет форму размерной линии, стрелок, расположение текста.
• Масштаб — задаёт глобальный масштаб аннотаций, особенно важен при работе с разными видами в листовом пространстве.
• Текст — шрифт, высота, цвет, выравнивание и смещение текста относительно размерной линии.
• Примечания — управление выносными линиями, их длиной, углом и стилем.
• Основные единицы — формат чисел, точность, множитель масштаба, префиксы и суффиксы (например, «⌀» для диаметра).

Для соответствия ГОСТ рекомендуются следующие параметры:

Как создать стиль под ГОСТ?

1. Откройте DIMSTYLE Manager → «Создать».
2. Выберите базовый стиль, например, «Standard».
3. На вкладке «Текст» установите шрифт ISOCPEUR, высоту 2.5.
4. На вкладке «Формат» выберите стрелки типа «Closed filled», размер 2.5.
5. На вкладке «Основные единицы» установите формат «Decimal», точность «0.0».
6. Добавьте префикс ⌀ для диаметральных размеров в разделе «Переопределения».
7. Сохраните стиль под именем «ГОСТ_2.307».

Теперь этот стиль можно применять ко всем новым чертежам. Его также можно экспортировать в файл .dws и использовать в других проектах.

Пошаговое выставление размеров: от начала до финала

Процесс простановки размеров можно разбить на несколько этапов, которые помогут избежать ошибок и повысить качество чертежа.

Шаг 1: Подготовка чертежа

Перед тем как начинать проставлять размеры, убедитесь, что:

• Геометрия объекта завершена и точна.
• Включены режимы объектной привязки (F3) и ортогонального режима (F8).
• Выбран правильный слой для размеров (например, «DIM»).
• Активирован нужный размерный стиль.

Шаг 2: Выбор инструмента и первые размеры

Перейдите на вкладку «Аннотации» → панель «Размеры». Начните с базовых размеров:

1. Используйте DIMLINEAR для основных габаритов.
2. Проставьте хотя бы один горизонтальный и один вертикальный размер.
3. Убедитесь, что текст читаем и не перекрывает другие элементы.

Шаг 3: Цепочки и базовые размеры

Теперь добавьте цепочечные размеры:

1. Вызовите команду DIMCONTINUE.
2. Нажмите Enter, чтобы использовать последний размер как базу.
3. Укажите следующую точку на объекте.
4. Повторяйте до завершения цепи.

Для базовой размерной цепи используйте DIMBASELINE:

1. Сначала поставьте хотя бы один линейный размер.
2. Запустите DIMBASELINE.
3. Выберите новые точки отсчёта — все размеры будут отсчитываться от первой базовой линии.

Шаг 4: Специальные размеры

Для окружностей и дуг:

• Используйте DIMDIAMETER для отверстий — он автоматически добавляет символ ⌀.
• DIMRADIUS — для закруглений и фасок.
• DIMANGULAR — для углов между рёбрами.

Шаг 5: Редактирование и выравнивание

После простановки всех размеров выполните финальную доводку:

• Переместите текст размеров, если он перекрывает линии.
• Используйте команду DIMEDIT для изменения положения нескольких размеров сразу.
• Примените DIMSPACE для выравнивания размерных линий с одинаковым шагом.
• Проверьте, чтобы не было дублирующих или избыточных размеров.

Типичные ошибки при простановке размеров и как их избежать

Даже опытные пользователи допускают ошибки, которые снижают качество чертежа и вызывают вопросы у проверяющих.

Ошибка 1: Несоответствие ГОСТ

Часто встречаются размеры с неправильными стрелками, высотой текста или отсутствием символов диаметра. Это решается использованием стандартизированных размерных стилей.

Ошибка 2: Избыточная размерная цепь

Простановка размеров по замкнутому контуру (например, три смежных размера, дающих в сумме общий габарит) может привести к противоречиям при допусках. Вместо этого один из размеров делают справочным (в скобках).

Ошибка 3: Плохое расположение текста

Текст, перекрывающий контур или другой размер, снижает читаемость. Используйте возможность перетаскивания текста мышью или команду DIMTEDIT для поворота и смещения.

Ошибка 4: Отсутствие аннотативности

Если чертёж содержит виды в разных масштабах, обычные размеры будут слишком большими или маленькими. Решение — аннотативные стили, активируемые через свойства размера.

Ошибка 5: Привязка к неправильным точкам

Часто пользователи кликают мимо характерных точек, из-за чего размеры оказываются неточными. Включите режим ОSnap (F3) и выберите нужные привязки: конец, центр, пересечение.

Продвинутые инструменты и автоматизация

AutoCAD предлагает инструменты, которые значительно ускоряют работу с размерами.

Ассоциативные размеры

Размеры в AutoCAD ассоциативны по умолчанию — они обновляются при изменении геометрии. Это значит, что если вы растянете линию, размер автоматически покажет новое значение. Чтобы проверить ассоциативность, выберите размер — должны отображаться характерные точки (ручки).

Поля (Fields) в размерах

Вы можете встраивать поля в текст размера, чтобы отображать не только значение, но и единицы, допуски или комментарии. Например, поле {DIM} + «±0.1» автоматически подставит допуск.

Скрипты и LISP-программы

Для массовой обработки размеров используются LISP-скрипты. Например, можно написать макрос, который:

• Автоматически проставляет диаметральные размеры на все окружности заданного слоя.
• Меняет стиль всех размеров за один клик.
• Экспортирует значения размеров в Excel.

Использование шаблонов (.dwt)

Создайте шаблон чертежа с уже настроенными слоями, стилями, размерными стандартами и единицами измерения. Это сэкономит часы работы при запуске нового проекта.

Экспертное мнение

Вопросы и ответы

Заключение

Правильное выставление размеров в AutoCAD — это сочетание технической точности, знания стандартов и понимания технологических требований. Простановка размеров — не формальность, а важнейшая часть передачи инженерной информации.

• Используйте настроенные размерные стили, соответствующие ГОСТ.
• Применяйте правильные типы размеров в зависимости от геометрии.
• Работайте с аннотативными стилями при использовании листового пространства.
• Избегайте избыточных и противоречивых размеров.
• Автоматизируйте процесс через шаблоны, LISP и AI-инструменты.
