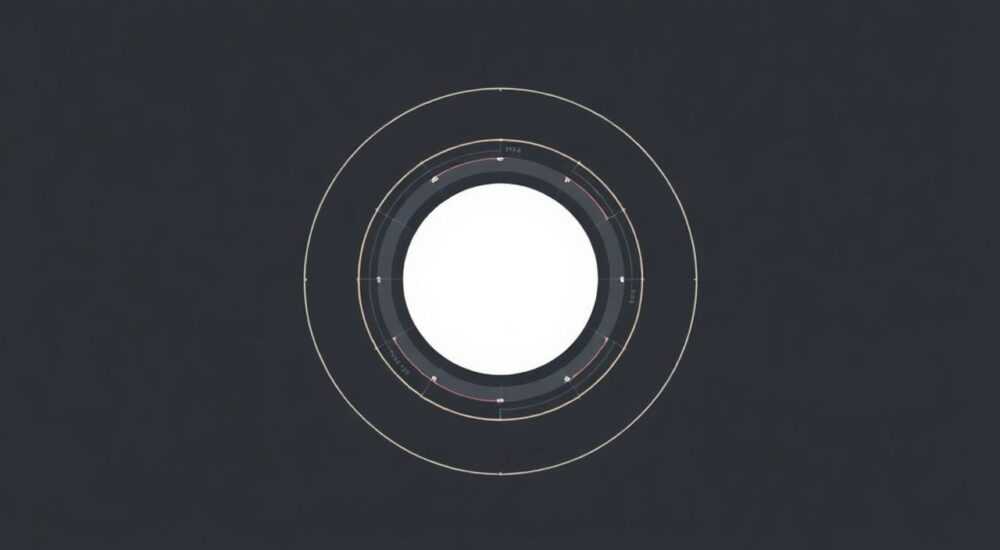

Автокад как закрасить круг

Автокад — это не просто инструмент для черчения, а мощная платформа для создания точных, масштабируемых и визуально выверенных чертежей. Одна из самых частых задач, с которой сталкиваются как новички, так и опытные пользователи — как закрасить круг в AutoCAD. На первый взгляд, кажется, что это элементарно: нарисовал окружность, выделил, нажал «заливку» — и готово. Но на практике без понимания системы слоёв, типов заполнения и настроек паттернов можно столкнуться с непредсказуемыми результатами: пустоты внутри, неправильные границы, отсутствие заливки при печати или искажение при масштабировании. Правильное закрашивание круга требует не только знания кнопок, но и понимания архитектуры чертежа в AutoCAD. Это ключевой навык для создания технических схем, архитектурных планов, схем электропроводки и даже 3D-моделей с визуальной иерархией.

Почему команда HATCH не работает на круге

Многие пользователи сталкиваются с ситуацией, когда круг нарисован идеально, но команда HATCH не реагирует. Причина не в программе — она работает корректно. Проблема кроется в том, что AutoCAD требует, чтобы контур был замкнутым и непрерывным. Даже микроскопическая щель в 0,001 мм, возникшая из-за неточного построения или смещения точек при рисовании, превращает круг в «незамкнутую область» — и система просто не может определить, что заливать.

Также частая ошибка — круг находится на заблокированном или отключенном слое. AutoCAD не позволяет редактировать или заливать объекты на слоях, для которых установлен флаг «Off» или «Frozen». Даже если вы видите круг на экране, он может быть невидим для команды HATCH. Проверьте панель свойств слоя (Layer Properties Manager) — убедитесь, что слой не только включен, но и не заморожен.

Ещё один скрытый фактор — масштаб чертежа. Если вы работаете в крупном масштабе (например, 1:10), а затем пытаетесь применить паттерн с малым шагом (например, ANSI31 с шагом 0,5 мм), AutoCAD может просто не отобразить заливку, потому что паттерн слишком мелкий для текущего масштаба просмотра. Это не ошибка — это функция оптимизации производительности.

Пошаговая инструкция: как закрасить круг в AutoCAD

Вот проверенный алгоритм, который сработает в любой версии AutoCAD — от 2018 до 2026:

1. Убедитесь, что круг нарисован корректно. Используйте команду CIRCLE и задайте центр и радиус. Не рисуйте его через полилинию или эллипс — только через стандартную команду окружности.
2. Выделите круг щелчком мыши. Убедитесь, что он не является частью блока. Если вы не уверены — используйте команду EXPLODE (если он был вставлен как блок).
3. Перейдите на вкладку «Главная» → в группе «Рисование» нажмите кнопку «Заливка» (иконка с палитрой и кистью). Альтернативно — введите в командную строку BHATCH (для быстрого вызова диалога) или HATCH.
4. В открывшемся диалоговом окне «Заливка»:
   • Выберите тип «Solid» — это сплошная заливка, идеальная для кругов.
   • Убедитесь, что в поле «Область» выбрано «Добавить: Выбор объектов».
   • Нажмите кнопку «Выбрать области» и щёлкните по кругу.
5. После выбора области нажмите «ОК». Автокад автоматически определит замкнутую область и закрасит её.
6. Если заливка не появилась — проверьте масштаб: введите ZOOM → Extents — чтобы увидеть весь чертёж. Иногда заливка появляется, но вы её просто не видите из-за масштаба.

Типы заливок: Solid, Pattern, Gradient — в чём разница

AutoCAD предлагает три основных типа заливки, и выбор зависит от задачи:

Для большинства технических задач — особенно при работе с чертежами, схемами или ГОСТ-документами — используется именно Solid. Паттерны применяются, когда нужно обозначить материал (например, кирпичную кладку в архитектурном плане). Градиенты — исключительно для визуализации, но не для чертежей.

Влияние слоёв и масштаба на заливку

Слой — это не просто цвет объекта. Это управляемая группа, определяющая видимость, печать, блокировку и даже возможность редактирования. Если вы закрасили круг, но он не печатается — проверьте настройки слоя в Layer Properties Manager:

— Убедитесь, что столбец «Печать» (Plot) для слоя круга не отключен.
— Проверьте, не установлен ли флаг «Frozen» — замороженные слои не отображают заливки.
— Убедитесь, что цвет заливки не совпадает с фоном (например, белый на белом).

Масштаб — ещё один критичный фактор. Представьте, что вы нарисовали круг радиусом 5 мм в чертеже 1:100. При печати на листе A4 он будет размером с монету. Если вы выбрали паттерн с шагом 1 мм, он просто не влезет в этот круг — и AutoCAD не нарисует ничего. Решение: увеличьте масштаб паттерна до 10–50 мм, или перейдите на Solid.

Частые ошибки и как их исправить

Вот список самых распространённых проблем и их решение:

• Заливка не появляется после выбора круга — проверьте, не пересекает ли круг другие объекты. Даже одна линия, проходящая через окружность, разрывает контур. Используйте команду BOUNDARY — она создаёт замкнутую область даже при небольших зазорах.
• Заливка выходит за пределы круга — это происходит, если вы не выбрали «Только объекты», а использовали «Добавить: Выбор области». Удалите заливку и повторите с опцией «Выбрать объекты».
• Заливка появляется только при увеличении — измените масштаб паттерна или переключитесь на Solid. Также проверьте настройку HPSCALE в командной строке — она регулирует глобальный масштаб заливок.
• Заливка не печатается — убедитесь, что слой не заморожен, и в настройках печати (Page Setup) не отключена опция «Печать заливок».

Если ничего не помогает — попробуйте удалить круг и создать его заново. Иногда повреждённые объекты (особенно после копирования из других файлов) не реагируют на команды, даже если выглядят нормально. Используйте PURGE — очистите чертёж от неиспользуемых определений.

Экспертное мнение: как избежать типичных ловушек

Главное правило: всегда используйте Solid для технических чертежей, проверяйте замкнутость контура через BOUNDARY, управляйте слоями и не забывайте о масштабе. Эти три принципа устраняют 95% всех проблем с заливкой.

• Используйте команду BHATCH с типом Solid для надёжной заливки круга.
• Убедитесь, что круг замкнут, не пересекается с другими объектами и находится на активном слое.
• Избегайте паттернов в технических чертежах — они нестабильны при масштабировании.
• При проблемах с заливкой используйте команду BOUNDARY для создания надёжной области.
• Всегда проверяйте настройки печати и экспорта — заливка может не отображаться из-за драйвера или настроек PDF.
