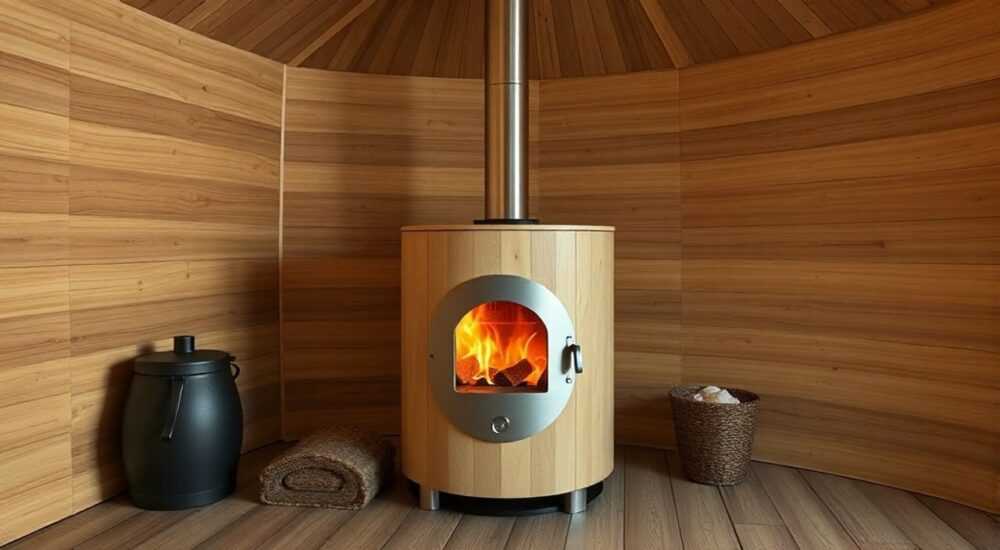

Банная печь витрувия

Банная печь Витрувия — это современное решение для любителей париться в традиционной русской бане с максимальным комфортом и минимальными затратами на монтаж. Разработанная как альтернатива громоздким кирпичным конструкциям, она сочетает в себе эффективность металлической топки и аккумулирующие свойства каменной обкладки. Система позволяет получить мягкий, насыщенный пар при относительно низкой температуре воздуха, что делает её особенно привлекательной для домашнего использования.

Что такое печь Витрувия

Термин «печь Витрувия» пришёл из среды любителей бань и отсылает к легендарному римскому архитектору Марку Витрувию Поллиону, который описывал принципы построения бань с использованием камней и циркуляции горячего воздуха. Современная интерпретация этого понятия — это металлическая банный топка, полностью или частично обложенная натуральным камнем, чаще всего жадеитом, серпентинитом или талькохлоритом. Такая конструкция имитирует поведение кирпичной печи, но требует меньше времени и ресурсов на возведение.

Основная идея — создать массив, способный накапливать тепло и отдавать его постепенно, обеспечивая длительное и равномерное прогревание помещения. При этом сама топка остаётся доступной для обслуживания и ремонта. Это компромисс между скоростью разогрева металлической печи и комфортным паром кирпичной.

Конструкция особенно популярна в дачных и загородных банях, где нет возможности или желания возводить капитальные сооружения. Она подходит как для парильных на 10–15 м³, так и для более крупных помещений при правильном расчёте мощности.

Принцип работы и конструкция

Работа печи основана на трёх физических процессах: конвекции, тепловом излучении и аккумуляции тепла. Горячие газы от сгорания топлива проходят через топку, нагревая её стенки. Каменная обкладка, контактируя с металлом, поглощает тепло и медленно отдаёт его в парилку, создавая стабильный микроклимат.

Конструктивно печь Витрувия состоит из:

• Металлической топки (часто с увеличенной камерой сгорания и баком для воды);
• Натурального камня, плотно уложенного вокруг топки;
• Каркаса или опалубки, удерживающей камни;
• Возможного дымохода с теплообменником или дополнительным контуром нагрева.

Камень играет роль не только теплоаккумулятора, но и естественного увлажнителя. При поливе водой он испаряет влагу постепенно, формируя лёгкий, «живой» пар, который не обжигает кожу. Температура поверхности камней редко превышает 80–90 °C, что безопасно для случайного прикосновения.

Особенность — наличие воздушного зазора между топкой и камнями (1–3 см), позволяющего свободно циркулировать воздуху и предотвращающего перегрев металла. Этот зазор также помогает избежать растрескивания камня из-за резких перепадов температуры.

Типы обкладки

• Полная обкладка — камень окружает топку со всех сторон, включая верх. Обеспечивает максимальную теплоёмкость, но требует прочного основания.
• Частичная обкладка — камни размещаются только сбоку и спереди. Ускоряет прогрев, но снижает эффект аккумуляции.
• Объёмная кладка с карманами — внутри конструкции создаются полости для закладки камней, которые можно поливать. Повышает парообразование.

Преимущества и недостатки

У печи Витрувия есть ряд сильных сторон, делающих её популярной среди владельцев частных бань. Однако есть и ограничения, которые важно учитывать перед внедрением.

Одно из главных достоинств — универсальность. Конструкцию можно адаптировать под уже установленную топку или проектировать с нуля. Также она совместима с системами подогрева пола и баками для горячей воды.

Как собрать печь Витрувия: пошаговая инструкция

Сборка занимает от одного до трёх дней и требует базовых строительных навыков. Главное — соблюдать последовательность и использовать качественные материалы.

1. Подготовка основания. Устройте бетонную плиту толщиной 10–15 см с армированием. Размер — на 10–15 см больше габаритов будущей кладки.
2. Установка топки. Разместите печь строго по центру, выдерживая зазоры до стен (не менее 50 см). Подключите дымоход.
3. Монтаж опалубки. Соберите каркас из нержавеющего уголка или сетки-рабицы. Он должен быть выше топки на 20–30 см.
4. Укладка камней. Начинайте с нижнего ряда, укладывая камни плотно, без щелей. Используйте метод «сухой кладки» — без раствора.
5. Формирование карманов. Оставьте вертикальные колодцы для закладки парообразующих камней. Их можно поливать во время банных процедур.
6. Финальная отделка. Засыпьте верхнюю часть мелким камнем или песком для лучшего распределения тепла.

Важно не перекрывать дверцу топки и зольник. Предусмотрите съёмные элементы обкладки для доступа к обслуживанию.

Распространённые ошибки

• Использование речного камня — он содержит влагу и может взорваться при нагреве.
• Отсутствие воздушного зазора — приводит к деформации топки.
• Недостаточная масса камней — не даёт нужного эффекта аккумуляции.
• Укладка на деревянный пол без термоизоляции — риск возгорания.

Выбор топки и материалов

Успех конструкции зависит от правильного подбора компонентов. Топка должна быть рассчитана на длительный нагрев и иметь достаточный объём топочной камеры.

Популярные модели:

• «Бавария» — мощность 24 кВт, подходит для бань до 20 м³;
• «Ермак Ультра» — с баком для воды и регулируемой тягой;
• «Теплодар Куппер» — сталь 6 мм, длительное горение.

Для обкладки предпочтительны:

• Жадеит — высокая теплоёмкость, красивый зелёный цвет, цена от 12 000 руб/тонна;
• Талькохлорит — мягкий на ощупь, хорошо удерживает влагу, до 10 000 руб/тонна;
• Серпентинит — доступный, но менее долговечный, 6 000–8 000 руб/тонна.

Избегайте гранита, базальта и известняка — они плохо подходят для парилки из-за низкой теплоотдачи или склонности к растрескиванию.

Оптимальные размеры и проектирование

Размеры зависят от объёма парилки. Как правило, на 1 м³ помещения требуется 30–50 кг каменной массы. Например, для бани 4×3×2,4 м (28,8 м³) понадобится 900–1400 кг камней.

Типовые параметры:

• Высота кладки — на 20–30 см выше топки;
• Толщина стенки — 15–25 см;
• Расстояние до потолка — не менее 70 см.

При проектировании учитывайте:

• Наличие вентиляции под полом;
• Расположение полок — не ближе 1 м от печи;
• Доступ к дымоходу для чистки.

Эксплуатация и уход

Первый прогрев проводите медленно — в течение 2–3 часов, доводя температуру до 60 °C. Это позволит камням адаптироваться. Полный цикл нагрева парилки займёт 2,5–4 часа в зависимости от мощности топки.

Правила эксплуатации:

• Поливайте только парообразующие камни сверху, используя ковш;
• Не заливайте воду на раскалённый металл;
• Раз в сезон осматривайте кладку на предмет трещин или смещений;
• Очищайте зольник и дымоход каждые 20–30 топок.

Камни рекомендуется заменять раз в 3–5 лет, особенно если появились признаки осыпания или потери массы.

Экспертное мнение

По его словам, ключевой фактор успеха — баланс между мощностью топки и массой камней. «Перегруженная кладка будет долго греться, а недостаточная — быстро остывать. Идеальное соотношение: 1 кВт мощности на 25–30 кг камней.»

Вопросы и ответы

Заключение

Печь Витрувия — это умный компромисс между традицией и современностью. Она позволяет получить все преимущества кирпичной бани — мягкий пар, длительное тепло, комфортную атмосферу — без многомесячного строительства и огромных затрат. Благодаря модульности, её можно адаптировать под любой бюджет и площадь.

• Печь Витрувия сочетает скорость металлической топки и теплоёмкость каменной кладки.
• Для эффективной работы требуется минимум 300 кг качественных камней.
• Сборка возможна своими руками, но требует точности и соблюдения технологии.
• Лучшие породы — жадеит, талькохлорит, серпентинит; избегайте речного и гранитного камня.
• Эксплуатация проста, но требует регулярного осмотра и периодической замены камней.
