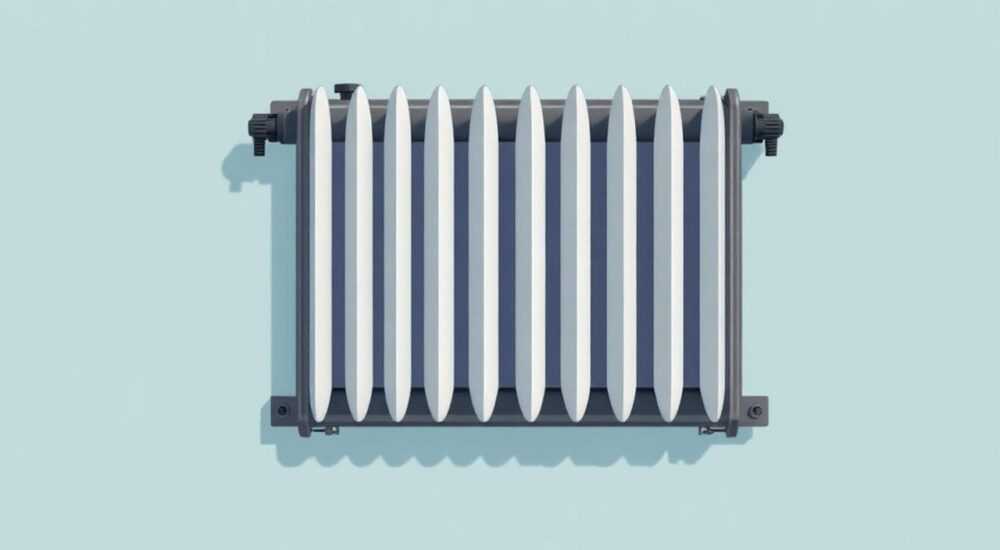

Батареи отопления 11 тип

Батареи отопления 11 типа — это разновидность панельных радиаторов, состоящих из одной панели нагрева и одного оребрения (конвектора), что обеспечивает компактные размеры и умеренную теплоотдачу. Такие батареи подходят для помещений с низкими теплопотерями, например, в хорошо утеплённых домах или на дачах с редким использованием. Главная рекомендация: выбирайте радиаторы 11 типа только при условии точного расчёта тепловой нагрузки и понимания их ограниченной мощности.

Системы отопления частных домов и многоквартирных зданий требуют тщательного подбора оборудования, особенно когда речь идёт о радиаторах. Одним из ключевых параметров является тип радиатора — классификация, определяющая его конструкцию, количество панелей и конвекторов. Среди них особое место занимает батарея отопления 11 типа. Это самый простой и компактный представитель панельных стальных радиаторов, который часто выбирают из-за внешнего вида и низкой цены. Однако его применение ограничено, и без понимания технических характеристик можно допустить серьёзную ошибку при монтаже.

Что такое батарея отопления 11 типа

Термин «батарея отопления 11 типа» относится к классификации стальных панельных радиаторов по количеству активных элементов. Первое число указывает на количество греющих панелей, второе — на число конвекторов (оребрения). Таким образом, 11 тип — это один греющий лист и один ряд оребрения. Конструктивно он представляет собой две сваренные между собой стальные пластины, образующие каналы для циркуляции теплоносителя, с прикреплённым снизу конвектором из гофрированной стали.
Такие радиаторы отличаются минимальной толщиной — обычно от 60 до 75 мм, что делает их идеальными для установки под низкими подоконниками или в помещениях с ограниченным пространством. Визуально они выглядят аккуратно, особенно в моделях с защитным покрытием белого цвета. Благодаря лёгкому весу их легко монтировать даже одному человеку.
Несмотря на простоту, радиаторы 11 типа соответствуют всем стандартам безопасности и проходят испытания на давление до 10–13 атмосфер. Они совместимы с большинством систем центрального и автономного отопления, но требуют стабильного качества теплоносителя. Присутствие механических примесей или высокая кислотность могут привести к коррозии и выходу из строя.

Устройство и принцип работы

Конструкция радиатора 11 типа состоит из трёх основных компонентов: передняя и задняя стальные панели, соединённые точечной сваркой, внутренние каналы для движения воды и конвектор (гофрированный лист металла), прикреплённый к тыльной стороне. Тепло передаётся двумя способами: конвекцией и излучением. При этом доля конвективного тепла составляет около 75%, а инфракрасного — 25%.
Когда теплоноситель поступает в радиатор через подводящую трубу, он заполняет внутренние каналы. Нагретый металл отдаёт тепло воздуху, который, становясь легче, поднимается вверх. Холодный воздух снизу поступает в зону конвектора, где также нагревается, создавая естественный поток. Этот процесс называется естественной конвекцией и не требует дополнительных вентиляторов.
Ключевым элементом является конвектор — именно он увеличивает площадь теплообмена. Без него радиатор 11 типа был бы просто плоской панелью с очень низкой эффективностью. Благодаря гофрированной структуре, конвектор захватывает больше воздуха и ускоряет прогрев помещения.

Шаги процесса теплоотдачи

• Теплоноситель поступает в радиатор через верхний или нижний патрубок.
• Жидкость движется по горизонтальным каналам внутри панели.
• Сталь нагревается и начинает отдавать тепло в окружающую среду.
• Конвектор усиливает циркуляцию воздуха, повышая общую эффективность.
• Охлаждённая вода возвращается в систему через обратный трубопровод.

Преимущества и недостатки

Выбирая радиатор 11 типа, необходимо взвесить все «за» и «против». Этот тип подходит не для всех условий, и его популярность во многом объясняется доступной ценой и компактностью.

Преимущества

• Компактные размеры: минимальная глубина позволяет устанавливать такие батареи в узкие ниши и под низкие подоконники.
• Лёгкий вес: масса одной секции (при ширине 60 см) составляет всего 4–6 кг, что упрощает монтаж.
• Доступная цена: среди всех панельных радиаторов 11 тип — самый бюджетный вариант.
• Быстрый нагрев: благодаря малой теплоёмкости, радиатор быстро реагирует на изменение температуры теплоносителя.
• Аккуратный внешний вид: современные модели имеют гладкую поверхность и качественное порошковое покрытие.

Недостатки

• Низкая теплоотдача: при тех же габаритах, что и у 22 типа, выдаёт в 2–2,5 раза меньше тепла.
• Ограниченная область применения: не подходит для плохо утеплённых домов, угловых комнат или больших помещений.
• Чувствительность к гидроударам: тонкие стенки менее устойчивы к перепадам давления.
• Зависимость от качества теплоносителя: склонны к коррозии при наличии кислорода и примесей в воде.
• Не подлежит модернизации: нельзя добавить секции или увеличить мощность без замены всего блока.

Как рассчитать теплоотдачу радиатора 11 типа

Правильный расчёт — залог комфортного микроклимата. Теплоотдача радиатора зависит от его размеров, температуры теплоносителя и разницы между ней и температурой в помещении. Производители указывают паспортную мощность при дельте температур 75°C (например, 90/70/20 — подача 90°C, обратка 70°C, комната 20°C).
Для примера: одна секция 11 типа шириной 60 см и высотой 50 см выдаёт около 800–850 Вт при идеальных условиях. Однако в реальной эксплуатации, при режиме 75/65/20, этот показатель снижается до 550–600 Вт. Чтобы получить необходимую мощность, нужно умножить значение на поправочные коэффициенты.

Формула расчёта

Q = q × L × k₁ × k₂ × k₃

где:

• Q — фактическая теплоотдача, Вт;
• q — удельная мощность 1 метра радиатора (уточняется в паспорте);
• L — длина радиатора, м;
• k₁ — коэффициент температурного режима;
• k₂ — коэффициент установки (открытая/в нише);
• k₃ — коэффициент ориентации (вертикальная/горизонтальная).

Например, для комнаты 18 м² с теплопотерями 100 Вт/м² требуется 1800 Вт. Если выбрать радиатор 11 типа с q = 950 Вт/м при ΔT=50°C, то при k₁=0,65, k₂=0,9, k₃=1,0 получаем: Q = 950 × L × 0,65 × 0,9 ≈ 556 × L. Отсюда L = 1800 / 556 ≈ 3,24 м. То есть понадобится три радиатора по 1,1 метра.

Где использовать радиаторы 11 типа

Несмотря на низкую мощность, 11 тип имеет чётко определённую нишу. Его целесообразно применять в помещениях с минимальными теплопотерями. Например:

• Внутренние комнаты в хорошо утеплённых домах (пассивные дома, каркасники с термоизоляцией 150 мм и более).
• Подсобные помещения: кладовки, гардеробные, котельные.
• Дачи с редким посещением — там, где нужен лишь поддержание плюсовой температуры.
• Помещения с дополнительным обогревом (тёплый пол, инфракрасные панели).
• Ванные комнаты небольшой площади (до 6 м²) с хорошей теплоизоляцией.

Не рекомендуется использовать 11 тип:

• В угловых комнатах многоэтажек.
• В домах старой постройки без утепления.
• В регионах с суровыми зимами (температура ниже -20°C).
• В помещениях с высокими потолками (от 3 м).
• В качестве единственного источника тепла в жилых комнатах площадью более 12–14 м².

Сравнение с другими типами радиаторов

Чтобы понять, стоит ли выбирать 11 тип, полезно сравнить его с более мощными аналогами. Ниже — таблица сравнения основных характеристик.

Как видно, 11 тип уступает другим моделям по мощности, но выигрывает в компактности и стоимости. Если важна экономия места и денег — это разумный выбор. Но если нужна надёжность и эффективность, лучше рассмотреть 22 или 21 тип.

Монтаж и подключение: важные нюансы

Установка радиатора 11 типа не требует специальных инструментов, но есть несколько критически важных моментов. Во-первых, кронштейны должны быть установлены строго горизонтально — перекос более 2 мм на метр приводит к завоздушиванию. Во-вторых, радиатор должен иметь уклон 1–2 мм на метр в сторону крана Маевского для удаления воздуха.
Подключение может быть боковым, нижним или диагональным. Для 11 типа предпочтителен боковой или нижний способ — из-за небольшой высоты диагональное подключение не даёт значительного прироста эффективности. При нижнем подключении обязательно используйте термостатические головки с предустановкой.

Пошаговая инструкция монтажа

1. Определите место установки — под окном, на расстоянии 10–15 см от пола.
2. Разметьте положение кронштейнов с учётом габаритов радиатора.
3. Закрепите кронштейны в стене (в бетон — дюбеля, в гипсокартон — анкеры).
4. Повесьте радиатор, проверьте уровень.
5. Подключите трубы, установите кран Маевского и заглушку.
6. Опрессуйте систему при давлении 1,5 от рабочего.
7. Запустите отопление, удалите воздух.

Лучшие производители и средние цены

На рынке представлено множество брендов, но не все обеспечивают долгий срок службы. Лидеры по качеству и надёжности:

• Kermi (Германия): высокая точность изготовления, стойкое покрытие, гарантия 10 лет. Цена: от 3 500 руб./м.
• Elsotherm (Польша): оптимальное соотношение цены и качества. Гарантия 7 лет. Цена: от 2 800 руб./м.
• Licon (Чехия): проверенный бренд с хорошей репутацией в СНГ. Цена: от 2 500 руб./м.
• Рифар (Россия): бюджетный вариант, подходит для временных решений. Цена: от 2 000 руб./м.

Обратите внимание: дешёвые неизвестные марки могут иметь заниженную толщину стали (менее 1,2 мм), что снижает прочность и срок службы. Всегда запрашивайте паспорт изделия и сертификаты.

Экспертное мнение

Также эксперты отмечают, что в условиях центрального отопления с нестабильным давлением и некачественным теплоносителем ресурс 11 типа может сократиться до 5–7 лет. В автономных системах при правильной подготовке воды — до 15 лет.

Вопросы и ответы

Заключение

Радиаторы отопления 11 типа — это компромисс между стоимостью, размером и эффективностью. Они находят своё применение в узкоспециализированных условиях, но не подходят для основного отопления большинства жилых помещений. Понимание их технических ограничений помогает избежать ошибок при проектировании и монтаже.

• 11 тип — самый тонкий и лёгкий панельный радиатор.
• Теплоотдача низкая — подходит только для малых и тёплых помещений.
• Требует точного расчёта и качественного теплоносителя.
• Не подлежит модернизации — мощность фиксирована.
• Лучше использовать как дополнение, а не основной источник тепла.
