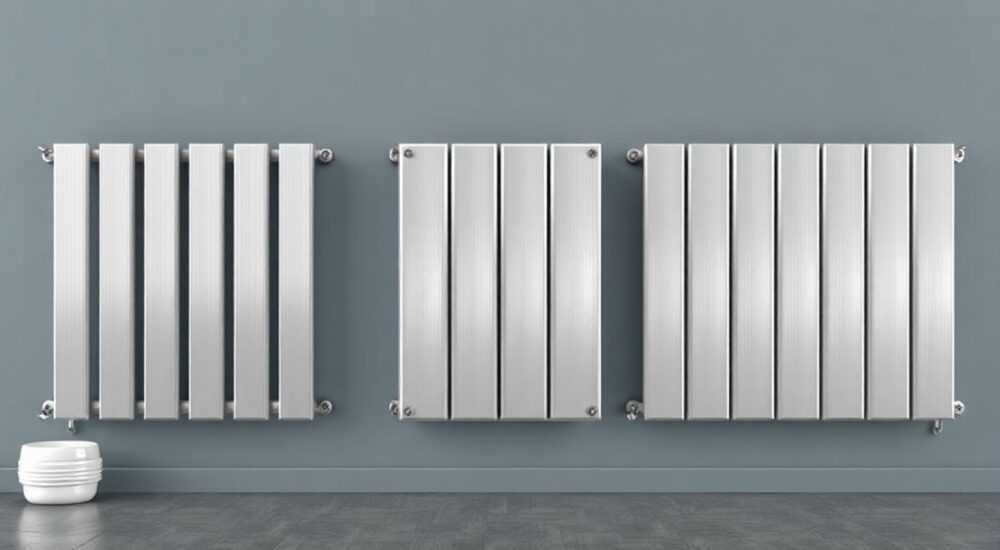

Батареи отопления стальные панельные

Стальные панельные радиаторы — один из самых популярных типов отопительных приборов в частном и многоквартирном строительстве. Они сочетают в себе высокую теплоотдачу, компактность, эстетичный внешний вид и доступную стоимость. Благодаря простоте монтажа и надежности в эксплуатации такие батареи широко применяются как в новых домах, так и при модернизации старых систем отопления. Их конструкция позволяет эффективно обогревать помещения разного назначения — от жилых комнат до офисов и производственных зон.

Что такое панельные радиаторы: устройство и принцип работы

Стальной панельный радиатор представляет собой сварную конструкцию из двух штампованных стальных листов, соединённых между собой по периметру и в местах будущих каналов для теплоносителя. После сварки внутрь под высоким давлением подается вода или пар, формируя герметичные вертикальные коллекторы. По этим каналам циркулирует горячая вода, передавая тепло через поверхность панели в помещение.

Теплоотдача происходит за счет комбинации конвекции и излучения. Основная часть энергии (до 70%) выделяется в виде конвективного потока: нагретый воздух поднимается вверх, создавая естественную циркуляцию. Оставшиеся 30% — это инфракрасное излучение, которое равномерно прогревает предметы и стены. Такой баланс обеспечивает комфортный микроклимат без сквозняков и резких перепадов температур.

Конструктивно радиатор может состоять из одной или нескольких панелей, а также оснащаться оребрением — дополнительными стальными пластинами, увеличивающими площадь теплообмена. Чем больше панелей и ребер, тем выше тепловая мощность при тех же габаритах. Это делает панельные батареи особенно выгодными в условиях ограниченного пространства под окном.

Преимущества и недостатки стальных панельных батарей

Стальные панельные радиаторы завоевали доверие благодаря сочетанию практичности и эффективности. Среди ключевых преимуществ — высокая теплоотдача на единицу массы, быстрый нагрев и остывание, что позволяет точно регулировать температуру в помещении. Благодаря тонкой стальной конструкции они быстро реагируют на изменения режима отопления, что особенно важно при использовании термостатических головок.

Еще одно преимущество — небольшой объем теплоносителя внутри прибора. Это снижает инерционность системы и уменьшает расход энергии при запуске. Кроме того, современные модели покрыты полимерным порошковым напылением, устойчивым к механическим повреждениям и коррозии, что продлевает срок службы до 15–20 лет при правильной эксплуатации.

Однако у таких радиаторов есть и ограничения. Главный недостаток — чувствительность к качеству воды. Высокое содержание кислорода, хлора или механических примесей может вызвать коррозию изнутри. Также стальные панели плохо переносят гидроудары, поэтому их редко используют в централизованных системах многоэтажных домов без промежуточных теплообменников.

• Высокая теплоотдача при малых габаритах
• Быстрый нагрев и остывание — удобно для программирования температур
• Доступная цена по сравнению с алюминиевыми и биметаллическими аналогами
• Широкий выбор размеров и конфигураций
• Легкий вес — упрощает монтаж

Классификация и маркировка: расшифровываем обозначения

Панельные радиаторы классифицируются по числу панелей и наличию оребрения. В маркировке используется буквенно-цифровая система, где первая цифра указывает количество панелей, а вторая — число конвекторов (ребер). Например, обозначение 22 означает: две панели и два ряда оребрения.

Чем выше цифра, тем больше тепловая мощность, но и больше глубина прибора. Например, модель 10 имеет глубину около 60 мм, а 33 — до 160 мм. При выборе важно учитывать, будет ли радиатор «торчать» из-под подоконника или мешать интерьеру.

Как читать маркировку производителя

Кроме типа, в названии указывается длина и высота. Например, Kermi FTV22 600×1400 означает: серия FTV, тип 22, высота 600 мм, длина 1400 мм. Некоторые бренды добавляют буквы, обозначающие серию или особенности монтажа (например, «N» — узкий корпус).

Как выбрать мощность: расчет тепловой нагрузки

Правильный подбор мощности — залог комфорта и экономичности. Недостаточная теплоотдача приведет к холоду в комнате, избыточная — к перегреву и перерасходу энергии. Обычно расчет ведется исходя из площади помещения, климата и уровня теплоизоляции.

По упрощенной методике на 1 м² площади требуется 100 Вт тепловой мощности. Для комнаты 18 м² нужно 1800 Вт. Однако этот способ подходит только для стандартных условий: потолки до 3 м, одно окно, средняя утечка тепла. В реальности лучше использовать более точный подход.

1. Определите площадь и объем помещения (длина × ширина × высота).
2. Умножьте объем на 40 Вт/м³ — базовая потребность для жилых зданий.
3. Примените поправочные коэффициенты: ×1,2 для угловой комнаты, ×1,1 для панельного дома, ×0,8 для утепленного кирпичного дома.
4. Добавьте 10–15% запаса на случай аномальных морозов.

Например: комната 4×4,5 м, высота 2,7 м → объем 48,6 м³. Базовая мощность: 48,6 × 40 = 1944 Вт. Угловая комната в панельном доме: 1944 × 1,2 × 1,1 ≈ 2566 Вт. С запасом — около 2900 Вт. Такую мощность можно получить, установив один длинный радиатор 33 типа или два прибора 22 типа.

Установка и подключение: ключевые правила монтажа

Монтаж стальных панельных радиаторов требует внимания к деталям. Несмотря на легкость конструкции, ошибки в установке могут привести к протечкам, снижению КПД или деформации корпуса. Работы лучше выполнять на этапе ремонта, до финишной отделки.

Первый шаг — выбор места. Оптимально устанавливать радиатор под окном, чтобы создать тепловую завесу. Расстояние от пола — не менее 100 мм, от подоконника — не менее 50 мм, от стены — 25–50 мм. Это обеспечивает свободную циркуляцию воздуха.

Крепление осуществляется на специальные кронштейны, входящие в комплект. Их количество зависит от длины: до 1 метра — два кронштейна, от 1 до 1,6 м — три, свыше — четыре. Кронштейны должны быть строго горизонтальными и надежно зафиксированы в стене.

Схемы подключения

Существует несколько способов подключения:

• Боковое — самый распространенный, подвод и обратка с одной стороны. Подходит для радиаторов до 1,5 м.
• Нижнее — трубопроводы подходят снизу, скрыты в полу. Эстетично, но снижает мощность на 5–10%.
• Диагональное — подвод сверху с одной стороны, обратка снизу с противоположной. Используется для длинных радиаторов (свыше 1,8 м) для равномерного прогрева.

После установки выполняется опрессовка системы — проверка на герметичность при давлении, превышающем рабочее в 1,5 раза. Только после этого система заполняется теплоносителем.

Сравнение с чугунными и алюминиевыми радиаторами

Выбор типа радиатора зависит от условий эксплуатации. Сравним стальные панельные модели с альтернативами по ключевым параметрам.

Стальные панельные радиаторы — компромисс между эффективностью и надежностью. Они идеальны для автономных систем отопления, где можно контролировать качество воды и давление. В централизованных сетях предпочтительнее чугун — он выдерживает скачки давления и агрессивный теплоноситель.

Алюминиевые радиаторы мощнее, но крайне чувствительны к pH воды. При контакте с некачественным теплоносителем они быстро разрушаются изнутри. Кроме того, алюминий несовместим с медными или стальными элементами без переходников — возникает электрохимическая коррозия.

Эксплуатация и уход: продление срока службы

Долговечность стального панельного радиатора во многом зависит от условий эксплуатации. Чтобы избежать преждевременного выхода из строя, соблюдайте простые правила.

Во-первых, используйте только подготовленный теплоноситель. В автономных системах рекомендуется применять дистиллированную воду или специальные незамерзающие жидкости. Вода из водопровода содержит кислород и соли, которые вызывают коррозию.

Во-вторых, не допускайте сброса давления в системе. Частые циклы «заполнение – слив» насыщают металл кислородом. Лучше оставить систему заполненной даже летом, особенно если установлены современные мембранные расширительные баки.

Техническое обслуживание

Регулярный уход включает:

• Ежегодная очистка пыли с поверхности и между ребрами пылесосом.
• Проверка кранов и термоголовок на предмет подтеканий.
• Контроль давления в системе (обычно 1,5–2 атм в двухэтажных домах).
• Удаление воздуха через кран Маевского при первом запуске и при необходимости.

Если радиатор начал «гудеть» или прогревается неравномерно — вероятно, образовалась воздушная пробка. Откройте кран Маевского до выхода воздуха, затем закройте. При появлении ржавчины на штуцерах — немедленно проверьте качество теплоносителя.

Экспертное мнение

Вопросы и ответы

Заключение

Стальные панельные радиаторы — это оптимальное решение для автономных систем отопления в частных домах, коттеджах и новостройках с контролируемым теплоносителем. Они обеспечивают высокую теплоотдачу, быстрый отклик на регулировку и современный внешний вид. При этом важно помнить об их ограничениях: чувствительности к качеству воды и низкой устойчивости к гидроударам.

• Стальные панельные радиаторы эффективны в автономных системах с контролем качества теплоносителя.
• Маркировка (11, 22, 33) указывает на количество панелей и ребер — чем выше, тем мощнее прибор.
• Мощность рассчитывайте с учетом объема, теплоизоляции и климата, добавляя 10–15% запаса.
• Избегайте установки в централизованных системах без промежуточного контура.
• Регулярный уход и правильная эксплуатация продлевают срок службы до 20 лет.
