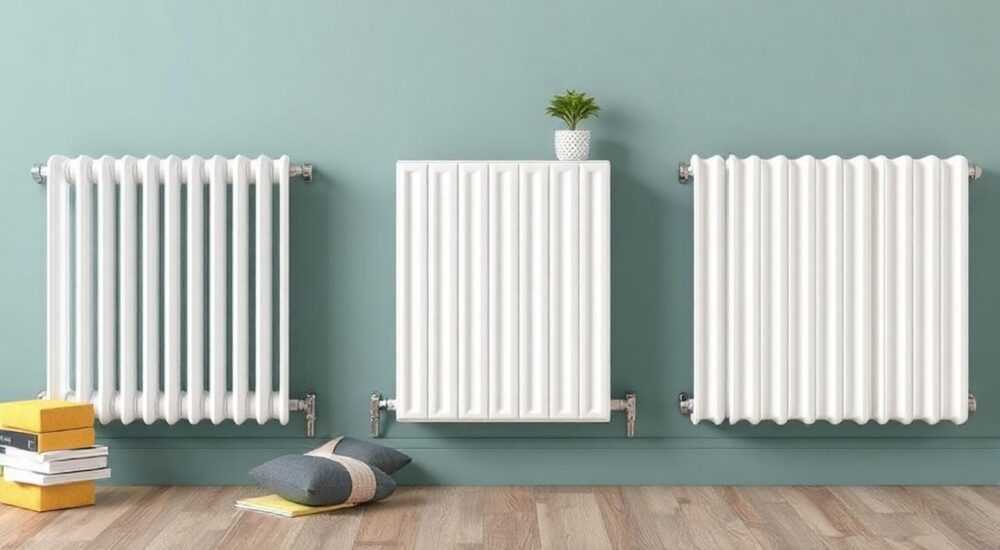

Батареи отопления своими руками

Создание отопительных батарей своими руками — процесс, требующий технической грамотности, знания физических принципов теплообмена и строгого соблюдения мер безопасности. Хотя промышленные радиаторы доступны в широком ассортименте, некоторые домашние мастера стремятся сэкономить или реализовать уникальное решение для обогрева помещения. Самодельные батареи могут быть эффективными при правильном расчёте, выборе материалов и монтаже. Однако важно понимать: любое отклонение от норм может привести к снижению КПД, протечкам, авариям или даже угрозе жизни.

Материалы для самодельных батарей: плюсы и минусы

Выбор материала — первый и один из самых важных этапов при создании самодельной батареи. От него зависят прочность, срок службы, теплоотдача и безопасность устройства. Наиболее распространённые варианты — сталь, медь, алюминий и полимерные трубы (в комбинированных конструкциях).

Стальные трубы — самый доступный и простой в обработке материал. Они выдерживают высокое давление и легко свариваются. Однако сталь подвержена коррозии, особенно если в системе используются разнородные металлы или некачественный теплоноситель. Тонкостенные трубы быстро ржавеют, что сокращает срок службы до 5–7 лет.

Медь отличается высокой теплопроводностью и устойчивостью к коррозии. Медные регистры служат более 20 лет и отлично работают в автономных системах. Но стоимость меди высока, а для соединения требуется пайка с использованием специального оборудования. Кроме того, медь плохо сочетается со сталью — контакт вызывает электрохимическую коррозию.

Алюминий лёгкий и очень хорошо проводит тепло, но крайне чувствителен к pH теплоносителя. В условиях центрального отопления, где вода часто содержит щёлочь или хлор, алюминиевые конструкции быстро разрушаются. Использовать его можно только в закрытых системах с нейтральным теплоносителем.

Полимерные трубы (например, PPR) иногда применяются в самоделках, но только как часть системы, а не основной теплообменник. Они не выдерживают высоких температур и давления, характерных для отопления, и не способны эффективно передавать тепло.

Сравнение материалов

Расчёт и проектирование теплообменника

Перед началом работ необходимо точно рассчитать площадь теплообмена. Недостаточная мощность приведёт к холодному помещению, избыточная — к перегреву и потере комфорта. Упрощённый расчёт: на 10 м² помещения при стандартной высоте потолков (2,7 м) требуется около 1 кВт тепловой мощности.

Теплоотдача стального регистра зависит от диаметра труб, длины, количества секций и температуры теплоносителя. Например, одна горизонтальная труба диаметром 108 мм и длиной 2 метра при температуре воды 70 °C отдаёт около 450–500 Вт. Две параллельные трубы увеличивают мощность примерно на 30%.

Форма батареи также важна. Регистры бывают змеевиковые (горизонтальные секции, соединённые вертикальными перемычками), секционные (по типу панельных радиаторов) и спиральные (редко, для декоративных целей). Наиболее эффективны змеевиковые конструкции — они обеспечивают хорошую конвекцию и равномерный прогрев.

Для расчёта можно использовать формулу:

Q = K × F × ΔT

Где:

• Q — тепловая мощность (Вт);
• K — коэффициент теплопередачи (для стали ~11,6);
• F — площадь поверхности (м²);
• ΔT — разница между температурой теплоносителя и воздуха (обычно 50–60 °C).

Программы типа Valtec, HERZ или онлайн-калькуляторы помогут автоматизировать расчёт. Также стоит учесть теплопотери через стены, окна и вентиляцию — особенно в старых домах.

Пошаговая инструкция: как сделать батарею своими руками

Сборка самодельного радиатора возможна при наличии минимального инструмента: сварочного аппарата, болгарки, уровня, рулетки и набора ключей. Ниже — пошаговый алгоритм для стального змеевикового регистра.

1. Подготовьте материалы. Возьмите стальные трубы диаметром 89–159 мм (в зависимости от нужной мощности), заглушки, патрубки для подключения, кран Маевского. Все элементы должны быть чистыми, без ржавчины и масла.
2. Нарежьте трубы. Обрежьте трубы по нужной длине. Для двухсекционного регистра потребуется две горизонтальные трубы по 1,5–2 метра и вертикальные перемычки (диаметром ¾ дюйма).
3. Сварите контур. Соедините трубы с помощью Г-образных или прямых перемычек. Верхняя труба соединяется с нижней с одного края — так создаётся путь для движения теплоносителя. Швы должны быть герметичными, без пор и трещин.
4. Установите патрубки. Приварите входной и выходной патрубки диаметром ½ или ¾ дюйма к нижней и верхней трубам соответственно. Подача — обычно в верхнюю, обратка — из нижней (для естественной циркуляции — наоборот).
5. Добавьте кран Маевского. В верхней точке контура приварите штуцер для установки воздухоотводчика. Это предотвратит завоздушивание.
6. Протестируйте на герметичность. Заполните регистр водой под давлением (в 1,5 раза выше рабочего). Проверьте все швы. При наличии течи — заварите дефект.
7. Очистите и покрасьте. После теста удалите окалину, обезжирьте поверхность и нанесите термостойкую краску. Это защитит от коррозии и улучшит внешний вид.

Подключение к системе отопления

Самодельный радиатор можно подключить только к автономной системе отопления. В централизованной сети такие устройства запрещены — они не соответствуют нормам безопасности и могут вызвать гидроудар или разбалансировку.

Для подключения используйте схему с запорной арматурой: шаровые краны на подаче и обратке, а также байпас (в однотрубной системе). Это позволит снять батарею без слива всей воды из контура.

Оптимальная схема подключения — диагональная: подача снизу с одной стороны, обратка сверху с противоположной. Она обеспечивает максимальную теплоотдачу. Для естественной циркуляции подойдёт нижнее подключение с уклоном труб в сторону котла.

Обязательно установите кран Маевского или автоматический воздухоотводчик. Без этого батарея будет работать неэффективно. Также рекомендуется монтаж термостатического клапана для регулировки температуры.

Типичные ошибки и как их избежать

Многие самоделки выходят из строя из-за банальных просчётов. Вот наиболее частые проблемы:

• Использование тонкостенных труб. Трубы с толщиной стенки менее 2,5 мм быстро прогорают. Решение — применять только толстостенные изделия.
• Отсутствие воздухоотводчика. Воздух скапливается в верхней части, блокируя движение воды. Решение — всегда устанавливать кран Маевского.
• Неправильная схема подключения. Например, подача и обратка с одной стороны снижают КПД на 20–30%. Решение — придерживаться диагональной или боковой схемы.
• Сварка без подготовки. Грязные или масляные кромки дают слабые швы. Решение — зачистка болгаркой и обезжиривание.
• Подключение к центральному отоплению. Это нарушает правила эксплуатации и может привести к штрафу или аварии. Решение — использовать только в частных домах с автономным котлом.

Экспертное мнение

«Я видел множество самодельных регистров — от аккуратных медных змеевиков до «батарей» из газовых баллонов. Последние — прямая угроза. Баллоны не рассчитаны на постоянное давление и температурные циклы. Они взрываются. Даже если сейчас не лопнут — со временем металл становится хрупким.

Если вы хотите сэкономить — покупайте недорогие стальные панельные радиаторы. Они дешевле меди, но надёжнее самоделок. А если нужен дизайн — есть стильные трубчатые модели. Самодельные батареи оправданы только в хозяйских постройках, где нет риска для людей.»

— Елена Васильева, главный инженер проектной организации «ТеплоДом», 22 года в отрасли

Вопросы и ответы

Заключение

Создание батарей отопления своими руками — технически выполнимая задача, но она оправдана лишь в ограниченных случаях: для хозяйственных помещений, гаражей или как временная мера. В жилых домах и квартирах лучше использовать сертифицированные радиаторы — они безопаснее, эффективнее и долговечнее.

• Используйте только толстостенные стальные или медные трубы.
• Никогда не подключайте самоделки к центральному отоплению.
• Обязательно проводите гидравлические испытания перед запуском.
• Устанавливайте кран Маевского и запорную арматуру.
• Для жилых помещений предпочтительнее заводские радиаторы.
