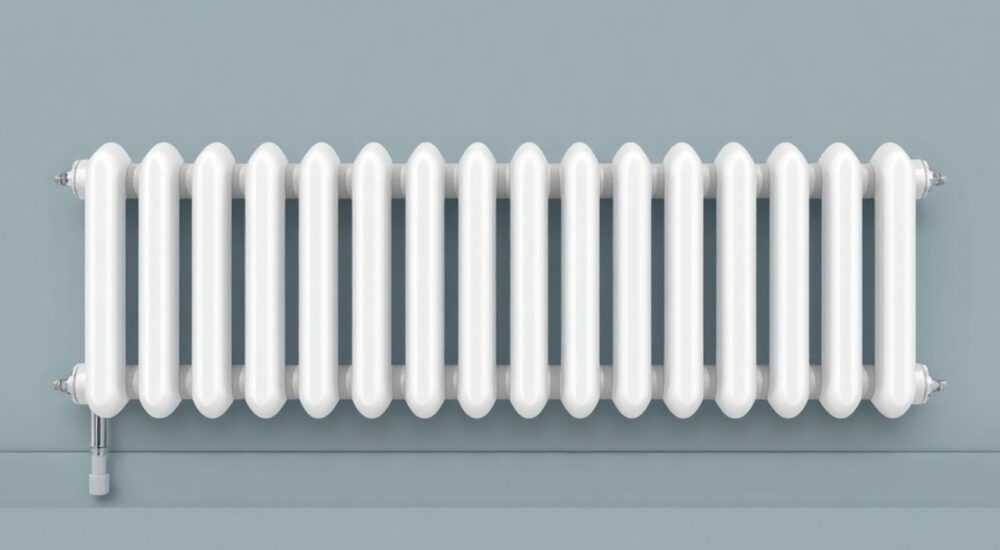

Батареи отопления трубчатые горизонтальные

Трубчатые горизонтальные батареи отопления — это надёжное и эффективное решение для обогрева жилых, коммерческих и промышленных помещений. Благодаря своей конструкции, они обеспечивают равномерное распределение тепла, устойчивы к гидроударам и подходят для систем центрального отопления с высоким давлением. Такие радиаторы особенно востребованы в многоквартирных домах старой постройки, где важны прочность, ремонтопригодность и долговечность.

В условиях нестабильного качества теплоносителя и резких скачков давления в централизованных сетях, обычные панельные или секционные батареи часто выходят из строя. Трубчатые радиаторы, собранные из вертикально соединённых стальных труб, демонстрируют высокую механическую прочность и устойчивость к коррозии. Их конструкция позволяет эффективно передавать тепло как конвекцией, так и инфракрасным излучением, что делает микроклимат в помещении более комфортным. Современные модели отличаются лаконичным дизайном и могут стать элементом интерьера, а не просто техническим устройством.

Устройство и принцип работы

Трубчатый горизонтальный радиатор состоит из нескольких параллельных стальных труб, соединённых сверху и снизу коллекторами. Теплоноситель (обычно вода) поступает через подающий трубопровод, проходит по вертикальным каналам и отдаёт тепло окружающему воздуху. Конструкция обеспечивает свободную циркуляцию жидкости даже при наличии примесей и воздушных пробок.

Основные компоненты:

• Верхний и нижний коллекторы — распределяют и собирают теплоноситель;
• Вертикальные трубы — основной теплообменный элемент;
• Кронштейны или ножки — для крепления к стене или полу;
• Заглушки и переходники — для подключения к системе.

Работа радиатора основана на двух принципах: конвекции и тепловом излучении. Нагретые трубы создают восходящий поток тёплого воздуха, который вытесняет холодный снизу. Это обеспечивает естественную циркуляцию без вентиляторов. При этом поверхность излучает инфракрасное тепло, которое нагревает предметы в комнате, а не только воздух — эффект аналогичен солнечному свету.

Материалы и технологии производства

Большинство современных моделей изготавливаются из углеродистой стали толщиной 1,5–3 мм. Поверхность покрывается порошковой краской, устойчивой к коррозии и перепадам температур. Некоторые производители используют нержавеющую сталь или добавляют антикоррозионные ингибиторы внутрь системы.

Процесс производства включает:

1. Гибку стальных труб с сохранением толщины стенки;
2. Сварку коллекторов методом TIG или MIG для герметичности швов;
3. Опрессовку под давлением 16–25 атм для проверки прочности;
4. Нанесение грунтовки и финишного покрытия.

Преимущества и недостатки трубчатых радиаторов

Трубчатые батареи остаются популярными благодаря сочетанию простоты, надёжности и эффективности. Однако у них есть и ограничения, которые важно учитывать при выборе.

Преимущества:

• Высокая прочность — выдерживают давление до 25 атм и гидроудары;
• Долговечность — срок службы 25–30 лет при правильной эксплуатации;
• Быстрый прогрев — стальные трубы быстро отдают тепло;
• Ремонтопригодность — можно заменить одну трубу или заварить протечку;
• Устойчивость к загрязнению — широкие каналы не засоряются мусором из системы.

Недостатки:

• Подверженность коррозии — при сливе воды внутри может образоваться ржавчина;
• Большой вес — до 20–30 кг у длинных моделей, требует надёжного крепления;
• Ограниченная регулировка мощности — нельзя легко изменить количество секций, как у чугунных или алюминиевых;
• Зависимость от качества теплоносителя — агрессивная среда с хлоридами ускоряет износ.

Типы и разновидности: однорядные, двухрядные, трёхрядные

Трубчатые радиаторы классифицируются по количеству рядов труб, что напрямую влияет на тепловую мощность и внешний вид.

• Однорядные — один вертикальный ряд труб. Подходят для помещений с умеренными потерями тепла: спальни, кабинеты. Мощность — 80–120 Вт/м.п.
• Двухрядные — два ряда, расположенных в шахматном порядке. Увеличивают теплоотдачу на 40–60%. Используются в гостиных, детских, кухнях.
• Трёхрядные — максимальная мощность (до 250 Вт/м.п.), но сложнее в монтаже и дороже. Применяются в неутеплённых помещениях, на лоджиях, в частных домах с высокими потолками.

Выбор зависит от теплопотерь помещения. Например, для комнаты 18 м² с одним окном достаточно двухрядного радиатора длиной 1,5 м. Если же стены плохо утеплены или окна большие, стоит рассмотреть трёхрядную модель.

Форм-факторы и дизайн

Современные трубчатые радиаторы выпускаются не только в классическом прямоугольном исполнении. Есть модели:

• С закруглёнными углами — для безопасности и эстетики;
• U-образные и П-образные — для установки под широкими окнами;
• Вертикальные — когда мало места по горизонтали;
• С декоративными экранами — встраиваются в интерьер как элемент дизайна.

Некоторые бренды предлагают индивидуальную покраску под цвет интерьера — RAL-палитра включает более 200 оттенков.

Как выбрать подходящий радиатор: ключевые параметры

Выбор начинается с расчёта необходимой тепловой мощности. Ориентир — 100 Вт на 1 м² площади при высоте потолков до 3 м. Но точнее использовать формулу:

Тепловая нагрузка = V × 41 Вт/м³,
где V — объём помещения в м³.

Например, для комнаты 4×5×2,7 м (54 м³):
54 × 41 = 2214 Вт. Значит, нужен радиатор мощностью около 2,2 кВт.

На что обратить внимание при покупке:

• Рабочее давление — не менее 10 атм для центрального отопления, лучше 16–20 атм;
• Испытательное давление — должно быть в 1,5 раза выше рабочего;
• Материал и толщина стали — от 1,8 мм и выше;
• Гарантия — от 5 лет, указывает на уверенность производителя;
• Сертификаты — ГОСТ Р, ISO 9001, пожарная безопасность.

Популярные бренды: Purmo (Финляндия), Global (Италия), Kermi (Германия), «Антарес» (Россия). Цены варьируются от 3 500 руб./м.п. (российские) до 12 000 руб./м.п. (европейские).

Монтаж: пошаговая инструкция и типичные ошибки

Правильная установка — залог долгой службы и эффективной работы. Лучше доверить её специалисту, но при желании можно выполнить самостоятельно.

Пошаговый алгоритм монтажа

1. Отключите систему отопления и слейте воду.
2. Определите место установки: под окном, на расстоянии 10–15 см от пола и 5–10 см от подоконника.
3. Разметьте точки крепления. Используйте уровень — перекос более 2 мм на метр недопустим.
4. Закрепите кронштейны анкерами в капитальную стену (не в гипсокартон!).
5. Подвесьте радиатор, проверьте горизонталь.
6. Подключите с помощью гибких подводок с запорной арматурой (шаровые краны).
7. Установите автоматический воздухоотводчик (Mаевского) в верхнюю заглушку.
8. Проверьте герметичность, запустите систему, удалите воздух.

Типичные ошибки при монтаже

Обслуживание и продление срока службы

Трубчатые радиаторы почти не требуют обслуживания, но минимальный уход продлит их жизнь на годы.

Рекомендации по уходу:

• Ежегодно перед отопительным сезоном проверяйте соединения на утечки.
• Очищайте пыль с поверхности мягкой щёткой или пылесосом.
• Не закрывайте радиатор плотными шторами — это снижает теплоотдачу на 20–30%.
• Один раз в 3–5 лет промывайте систему от шлама и накипи.

При появлении протечки возможны два варианта:

1. Мелкое отверстие — заваривается электросваркой опытным мастером.
2. Сильная коррозия — заменяется отдельная труба или весь радиатор.

Современные составы для ремонта (холодная сварка) дают временный эффект, но не заменяют профессиональный ремонт.

Сравнение с другими типами батарей: таблица и анализ

Чтобы понять, почему стоит выбрать именно трубчатые радиаторы, сравним их с альтернативами.

Анализ показывает: трубчатые радиаторы — лучший компромисс между стоимостью, прочностью и обслуживанием. Они уступают биметаллу в давлении, но дешевле и проще в ремонте. По сравнению с чугуном — легче и быстрее нагреваются, хотя и не такие долговечные.

Экспертное мнение

Он также отмечает: «В новых домах с качественным теплоносителем можно рассматривать алюминий или биметалл. Но в старом жилом фонде — особенно в регионах с жёсткой водой и гидроударами — стальные трубчатые батареи остаются эталоном надёжности.»

Вопросы и ответы

Заключение

Трубчатые горизонтальные батареи — это проверенное временем решение для систем отопления с высокими требованиями к надёжности. Они сочетают прочность, ремонтопригодность и хорошую теплоотдачу, что делает их идеальными для городских квартир, особенно в домах старой постройки. Хотя они уступают в дизайне некоторым современным аналогам, их функциональные преимущества сложно переоценить.

• Трубчатые радиаторы устойчивы к высокому давлению и гидроударам.
• Оптимальны для центрального отопления с нестабильным качеством теплоносителя.
• Требуют качественного монтажа и регулярной проверки соединений.
• Легко ремонтируются при протечках — преимущество перед панельными и алюминиевыми.
• Срок службы — до 30 лет при условии круглогодичного заполнения системы.
