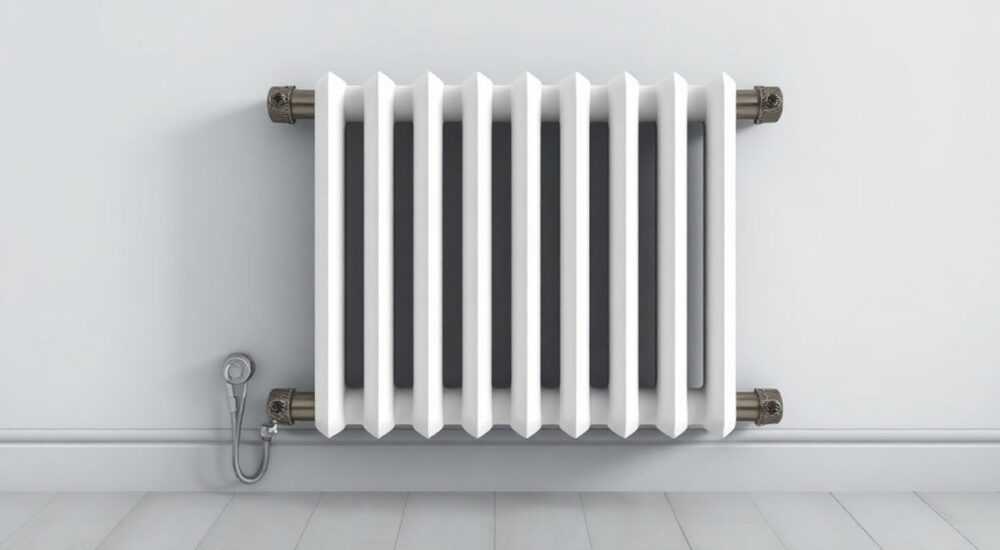

Батарея отопления 9 секций

Батарея отопления из 9 секций — это распространённое решение для обогрева жилых и нежилых помещений среднего размера. Такая конфигурация обеспечивает достаточную тепловую мощность при компактных габаритах, что делает её популярной в частных домах, квартирах и офисах. Выбор между алюминиевыми, биметаллическими или чугунными радиаторами зависит от системы отопления, давления в сети, желаемого срока службы и эстетики.

Как работает батарея из 9 секций

Радиатор отопления состоит из нескольких соединённых между собой секций, каждая из которых представляет собой канал для циркуляции теплоносителя. В случае 9-секционной батареи горячая вода или антифриз проходит через все элементы, отдавая тепло стенкам, которые нагревают окружающий воздух. Тепло передаётся двумя способами: конвекцией (нагрев воздушных масс) и излучением (инфракрасное тепло).

Конструктивно секции соединяются ниппелями с уплотнительными прокладками, обеспечивая герметичность. Размер одной секции обычно составляет около 50–60 см в высоту и 8–10 см в глубину. Девять таких элементов формируют батарею длиной от 70 до 90 см, что позволяет установить её под большинством окон без перекрытия светового проёма.

Тепловая мощность напрямую зависит от материала, температуры теплоносителя и схемы подключения. Например, при дельте температур 70 °C (разница между теплоносителем и воздухом в комнате) одна алюминиевая секция выдаёт около 180–200 Вт. Соответственно, 9 секций дают порядка 1620–1800 Вт — этого достаточно для эффективного обогрева помещения.

Виды радиаторов для 9 секций: плюсы и минусы

Выбор типа радиатора определяет срок службы, эффективность и совместимость с вашей системой отопления. На рынке представлены три основных вида: алюминиевые, биметаллические и чугунные. Каждый имеет свои особенности, которые стоит учитывать при покупке.

Алюминиевые радиаторы

Изготавливаются методом литья или экструзии. Отличаются высокой теплоотдачей, современным дизайном и относительно небольшим весом. Подходят для автономных систем с контролируемым качеством теплоносителя.

• Преимущества: быстрый нагрев, КПД до 90%, легкий монтаж.
• Недостатки: чувствительны к гидроударам, могут вступать в реакцию с несовместимыми металлами, требуют очищенного теплоносителя.

Биметаллические радиаторы

Состоят из стального внутреннего сердечника и алюминиевого корпуса. Сталь выдерживает высокое давление, а алюминий обеспечивает отличную теплоотдачу. Это лучший выбор для централизованного отопления.

• Преимущества: прочность, долговечность (до 50 лет), устойчивость к перепадам давления.
• Недостатки: выше цена, тяжелее алюминиевых аналогов.

Чугунные радиаторы

Классика советского времени, но всё ещё актуальна благодаря инерционности и устойчивости к коррозии. Современные модели имеют улучшенный дизайн и увеличенную теплоотдачу.

• Преимущества: долгий срок службы (до 70 лет), не боятся загрязнённого теплоносителя, медленно остывают.
• Недостатки: большой вес, хрупкость, трудоёмкий монтаж.

Расчёт теплоотдачи: сколько квадратов обогреет?

Чтобы понять, подойдёт ли 9-секционная батарея для вашей комнаты, нужно рассчитать необходимую тепловую мощность. Существует несколько методик, от простой до точной с учётом всех факторов.

Стандартный подход: на 1 м² площади при высоте потолков до 3 м требуется 100 Вт тепла. Для комнаты 20 м² нужно 2000 Вт. Если одна секция алюминиевого радиатора даёт 180 Вт, то 9 секций — 1620 Вт. Этого может быть недостаточно, особенно если комната угловая, с большими окнами или плохой теплоизоляцией.

Более точный расчёт учитывает:

• Коэффициент теплопотерь стен (панель/кирпич/утеплённый фасад);
• Наличие внешних стен;
• Тип окон (деревянные, ПВХ, стеклопакеты);
• Высоту потолков;
• Климатическую зону.

Например, угловая комната в панельном доме с одним окном требует 120–130 Вт на м². При 20 м² — 2400–2600 Вт. В этом случае 9 секций явно недостаточно, и нужен либо более длинный радиатор, либо дополнительный источник тепла.

Если вы используете 9-секционный радиатор в системе с низкотемпературным отоплением (например, от теплового насоса), обязательно пересчитывайте параметры. Возможное решение — установка двух радиаторов меньшей длины или выбор моделей с увеличенной теплоотдачей.

Монтаж и подключение: пошаговая инструкция

Правильная установка — залог эффективной и безопасной работы отопления. Даже самый качественный радиатор будет работать плохо при ошибках монтажа. Ниже — пошаговый алгоритм для самостоятельной установки.

1. Подготовьте инструменты: уровень, дрель, ключи (разводной, газовый), кронштейны, заглушки, кран Маевского, термостатический клапан (по желанию).
2. Разметка: отметьте места крепления кронштейнов. Обычно их два — по краям радиатора. Расстояние от пола — 10–12 см, от стены — 3–5 см, от подоконника — 8–10 см.
3. Установите кронштейны: закрепите в стену с помощью дюбелей. Используйте уровень — перекосы снижают эффективность.
4. Соберите секции: если радиатор поставляется разобранным, соедините секции ниппелями с уплотнителями. Затягивайте равномерно, чтобы не деформировать резьбу.
5. Подключите трубы: используйте диагональную схему — подача сверху с одной стороны, обратка снизу с противоположной. Это обеспечивает максимальную теплоотдачу.
6. Установите кран Маевского: в верхнюю заглушку на противоположной от подачи стороне. Он нужен для удаления воздуха.
7. Проверьте герметичность: после подключения откройте краны медленно. Осмотрите соединения на предмет протечек.

Для автоматического регулирования температуры рекомендуется установить термоголовку. Она реагирует на изменение температуры в комнате и перекрывает поток теплоносителя, экономя до 20% энергии.

Ошибки при выборе и монтаже: как их избежать

Даже опытные мастера допускают просчёты, которые ведут к снижению КПД, шуму или авариям. Вот самые распространённые ошибки и способы их предотвращения.

• Неправильный расчёт мощности. Часто выбирают радиатор «на глаз». Результат — холод в комнате или перегрев. Решение: всегда делайте расчёт с учётом всех факторов.
• Горизонтальное подключение. Когда подача и обратка подключены с одной стороны, в дальних секциях образуется «мёртвая зона». Лучше использовать диагональную схему.
• Отсутствие воздухоотводчика. Воздух в системе вызывает шум и снижает теплоотдачу. Устанавливайте кран Маевского на каждой батарее.
• Неправильная затяжка ниппелей. Слишком слабо — течь, слишком сильно — трещина в секции. Используйте динамометрический ключ с усилием 10–12 Н·м.
• Игнорирование химического состава теплоносителя. В старых системах с ржавчиной алюминиевые радиаторы быстро выходят из строя. Перед установкой проверьте воду или промойте систему.

Эксплуатация и уход за 9-секционным радиатором

Правильный уход продлевает срок службы и сохраняет эффективность. Даже самые надёжные батареи со временем покрываются пылью, теряют теплоотдачу и могут начать течь.

Регулярное обслуживание включает:

• Ежегодную промывку перед отопительным сезоном. Используйте специальные средства для удаления накипи и шлама.
• Проверку кранов и соединений на наличие протечек.
• Очистку поверхности от пыли и грязи. Протирайте радиатор мягкой тканью или пылесосьте.
• Контроль давления в системе. При падении — возможна утечка или завоздушивание.

Если радиатор стал плохо греться, возможно, причина в завоздушивании. Откройте кран Маевского до появления воды — воздух выйдет. Если проблема сохраняется, потребуется промывка или диагностика системы.

Для чугунных радиаторов важно следить за антикоррозийным покрытием. При появлении ржавчины зачистите место и нанесите термостойкую краску. Алюминиевые и биметаллические модели обычно не требуют покраски.

Экспертное мнение

По его словам, важна не только модель, но и бренд. Лидеры рынка — Global, Rifar, Sira, Fondital — используют качественные материалы и строгий контроль. Бюджетные аналоги могут иметь тонкие стенки и низкую устойчивость к давлению.

Также эксперт отмечает тренд на интеллектуальные системы: термоголовки с Wi-Fi, датчики температуры и интеграция с «умным домом». Это позволяет точно регулировать климат в каждой комнате и экономить до 30% на отоплении.

Вопросы и ответы

Заключение

9-секционная батарея — практичное и эффективное решение для обогрева помещений площадью до 25 м². Её выбор зависит от типа системы отопления, условий эксплуатации и бюджета. Биметаллические модели остаются лидерами по надёжности, особенно в многоквартирных домах, тогда как алюминиевые подходят для автономных систем.

• 9 секций достаточно для комнаты 18–22 м² при хорошей теплоизоляции.
• Для централизованного отопления выбирайте биметаллические радиаторы.
• Используйте диагональную схему подключения для максимальной теплоотдачи.
• Не забывайте про кран Маевского и термоголовку для комфорта и экономии.
• Регулярно проверяйте систему на утечки и завоздушивание.
