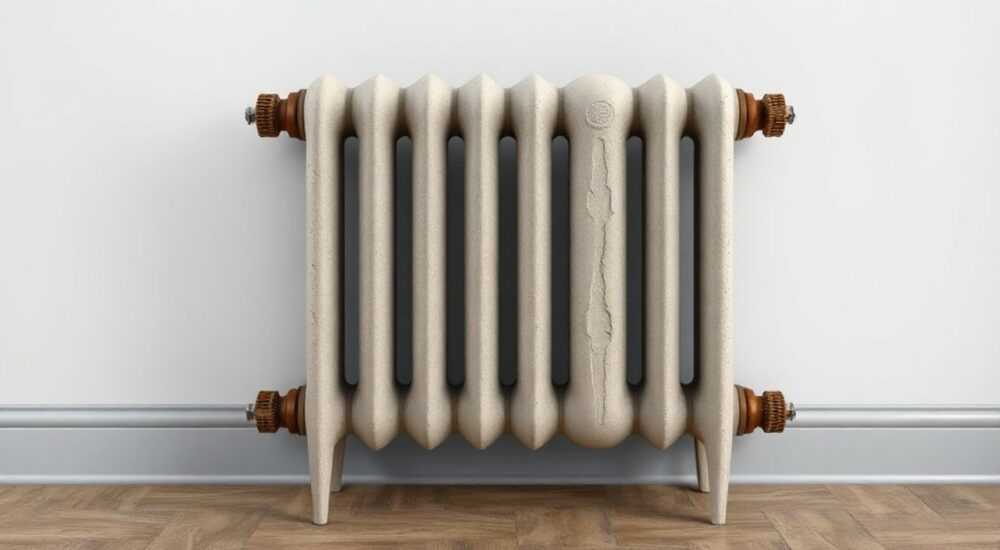

Батарея отопления чугун

Чугунные батареи отопления — один из самых проверенных временем элементов инженерных систем в жилых и общественных зданиях. Несмотря на появление современных аналогов, чугунные радиаторы продолжают использоваться благодаря высокой теплоотдаче, долговечности и устойчивости к гидроударам. Они особенно популярны в старом жилом фонде, но находят применение и в новых проектах, где важны надёжность и инерционное тепло.

Преимущества и недостатки чугунных батарей

Чугунные радиаторы — одни из первых отопительных приборов, массово применявшихся в жилищном строительстве с середины XX века. Их популярность объясняется рядом конструктивных и эксплуатационных особенностей. Основное преимущество — высокая теплоёмкость материала. Чугун долго нагревается, но и остывает медленно, что позволяет поддерживать комфортную температуру даже после отключения отопления.

Ещё одно важное достоинство — устойчивость к коррозии и агрессивному теплоносителю. В отличие от стальных или алюминиевых радиаторов, чугун не боится примесей в воде, ржавчины и перепадов pH. Это делает его идеальным решением для центральных систем отопления, где качество теплоносителя часто оставляет желать лучшего.

Однако у чугунных батарей есть и существенные минусы. Один из главных — большой вес. Одна секция стандартного радиатора МС-140 весит около 7–8 кг. Это создаёт нагрузку на стены и требует тщательного подхода к креплению. Кроме того, чугун хрупкий — при ударах возможны трещины, особенно в старых моделях.

Также стоит учитывать низкую тепловую мощность на единицу объёма по сравнению с биметаллическими или алюминиевыми аналогами. Для обогрева большой комнаты может потребоваться значительное количество секций, что влияет на внешний вид и занимаемое пространство.

Сравнение характеристик

Устройство и принцип работы чугунного радиатора

Чугунный радиатор состоит из отдельных секций, соединённых ниппелями с прокладками. Каждая секция имеет внутренние каналы, по которым циркулирует горячая вода. Тепло передаётся через стенки радиатора в окружающее пространство путём конвекции и излучения.

Секции изготавливаются методом литья под давлением, что обеспечивает точность формы и равномерную толщину стенок. После сборки радиатор проходит гидравлические испытания на герметичность. Стандартное рабочее давление — до 9 атмосфер, опрессовочное — до 15 атм.

Принцип работы основан на естественной циркуляции воздуха. Холодный воздух поступает снизу, нагревается у поверхности радиатора и поднимается вверх. Благодаря большой массе чугуна, аккумулированное тепло продолжает отдаваться в помещение даже после остывания теплоносителя.

Подключение может быть односторонним или диагональным. В системах с естественной циркуляцией предпочтительно нижнее подключение, так как оно способствует более полному заполнению секций. В принудительных системах разница менее критична.

Типы подключения

• Боковое (одностороннее) — подача и обратка подключены к одной стороне радиатора. Наиболее распространённый вариант, особенно при вертикальной разводке.
• Диагональное — подача сверху с одной стороны, обратка снизу с противоположной. Обеспечивает максимальную теплоотдачу, так как вода проходит через весь объём радиатора.
• Нижнее — используется в скрытых системах с горизонтальной разводкой. Требует установки термостатического клапана для регулировки.

Классические и современные модели: чем отличаются?

Традиционные чугунные радиаторы, такие как МС-140 или МС-110, знакомы каждому по советским панельным домам. Они имеют громоздкий внешний вид, но проверены десятилетиями эксплуатации. Сегодня на рынке появились новые модели, сочетающие преимущества чугуна с современным дизайном.

Современные чугунные радиаторы, например, от брендов Viessmann, Sira или GLOBAL, выпускаются в узком корпусе, с гладкой поверхностью и элегантными формами. Они легче классических аналогов на 15–20% и лучше вписываются в интерьер. При этом сохраняют все ключевые свойства: долговечность, устойчивость к гидроударам и коррозии.

Одно из новшеств — увеличенная площадь теплообмена за счёт рёбер и углублений внутри секций. Это позволяет повысить теплоотдачу без увеличения габаритов. Также улучшена система уплотнений и качество резьбы на ниппелях.

Кроме того, некоторые производители предлагают чугунные радиаторы с антикоррозийным покрытием внутренних каналов. Это дополнительно продлевает срок службы и снижает образование накипи.

Популярные модели

• МС-140 — классика жанра, 1 секция = 160 Вт, вес 7,1 кг. Подходит для замены в старых домах.
• Sira Cast — итальянский чугун, 1 секция = 145 Вт, вес 6,8 кг. Современная форма, совместимость с термоголовками.
• Viessmann Giacomini — немецко-итальянское качество, 1 секция = 155 Вт, вес 7,0 кг. Высокое рабочее давление — до 15 атм.
• RIFAR cast — российская разработка, адаптированная под ГОСТ. Доступная цена при хорошем качестве.

Как рассчитать количество секций чугунной батареи

Правильный расчёт числа секций — залог комфортного микроклимата и энергоэффективности. Недостаток секций приведёт к холоду в комнате, избыток — к перегреву и перерасходу тепла.

Стандартный метод расчёта — по площади помещения. На 1 м² площади при высоте потолков до 3 м требуется 100 Вт тепловой мощности. Например, для комнаты 18 м² нужно 1800 Вт. Если одна секция выдаёт 150 Вт, понадобится 12 секций (1800 / 150 = 12).

Однако этот метод упрощённый. Более точный расчёт учитывает:

• Теплопотери через стены, окна, пол;
• Количество наружных стен;
• Тип остекления;
• Регион проживания (климатическая зона);
• Наличие утепления.

Для угловой комнаты в панельном доме коэффициент увеличивается на 20%. Если окна выходят на север — ещё на 10%. Для частного дома с хорошей теплоизоляцией можно снизить норму до 60–80 Вт/м².

Пошаговый алгоритм расчёта

1. Определите площадь помещения (длина × ширина).
2. Умножьте на 100 Вт (базовая норма).
3. Примените поправочные коэффициенты (до 1,3 при наличии факторов холода).
4. Разделите полученную мощность на теплоотдачу одной секции.
5. Округлите в большую сторону.

Монтаж и подключение: пошаговая инструкция

Установка чугунного радиатора требует внимания к деталям. Из-за веса конструкции крепление должно быть надёжным. Рекомендуется использовать металлические кронштейны, закреплённые в капитальной стене.

Перед началом работ необходимо перекрыть стояк и слить воду. Если замена проводится в многоквартирном доме — согласуйте отключение с управляющей компанией. Лучшее время для монтажа — летний период.

Этапы установки

1. Разметка мест крепления. Расстояние от пола до низа радиатора — 10–12 см, от подоконника — 8–10 см.
2. Установка кронштейнов. Для радиатора из 10 секций — 2 нижних и 1 верхний кронштейн.
3. Сборка секций на полу с использованием паронитовых прокладок и ниппелей.
4. Установка заглушек, крана Маевского и переходников.
5. Подвешивание радиатора на кронштейны.
6. Подключение к трубам с помощью гибких подводок (амортизируют вибрацию).
7. Опрессовка системы под давлением 1,25 от рабочего.

Важно соблюдать горизонтальный уровень — перекос более 2 мм на метр может вызвать завоздушивание. Также оставляйте зазор между стеной и радиатором — 3–5 см, чтобы обеспечить циркуляцию воздуха.

Обслуживание и уход за чугунными радиаторами

Чугунные радиаторы практически не требуют обслуживания, но периодический уход продлит их жизнь и сохранит эффективность. Раз в 3–5 лет рекомендуется промывать систему от шлама и накипи.

Для промывки используются специальные реагенты, которые заливаются в систему на несколько часов. После этого проводится промывка чистой водой. Процедуру лучше доверить профессионалам, особенно в многоквартирных домах.

Что касается внешнего вида — чугун можно красить. Перед покраской поверхность очищают от старой краски, обезжиривают и грунтуют. Используют термостойкие краски, устойчивые к температуре до 80 °C.

Также важно следить за состоянием креплений. Со временем вибрация и температурные расширения могут ослабить кронштейны. Раз в год проверяйте их затяжку.

Экспертное мнение

Вопросы и ответы

Заключение

Чугунные батареи — не пережиток прошлого, а надёжное инженерное решение для условий России. Их главное преимущество — долговечность и устойчивость к экстремальным условиям эксплуатации. Несмотря на развитие технологий, чугун остаётся одним из лучших материалов для центральных систем отопления.

• Чугунные радиаторы служат 50 и более лет при правильной установке.
• Они устойчивы к гидроударам и коррозии — идеальны для центрального отопления.
• Современные модели сочетают прочность чугуна с улучшенным дизайном.
• Точный расчёт количества секций предотвращает перегрев или недогрев.
• Регулярное обслуживание и промывка системы продлевают срок службы.
