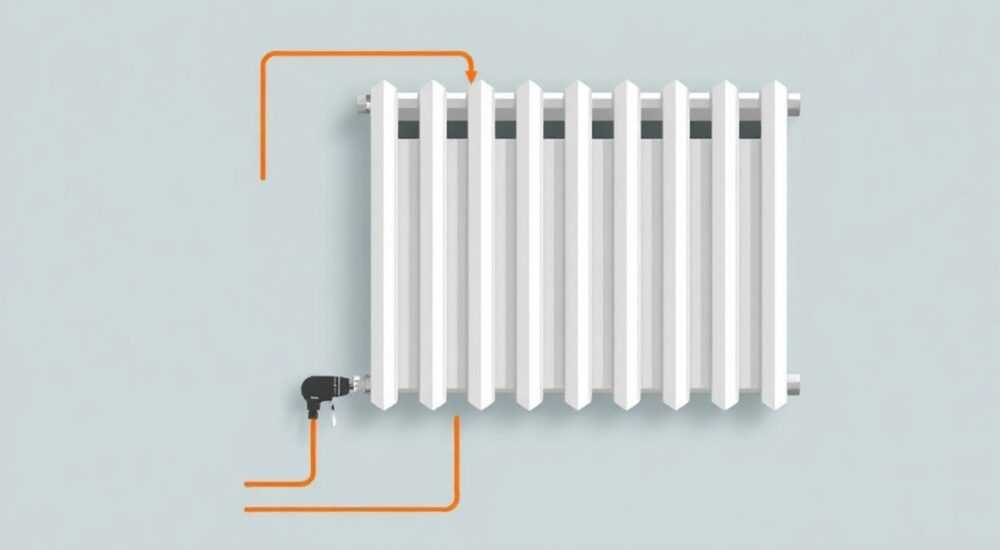

Батарея отопления на схеме

Батарея отопления на схеме — это графическое обозначение радиатора в проектной документации систем отопления, которое помогает понять, где и как будет размещена система обогрева в здании. Такие схемы используются на этапах проектирования, монтажа и модернизации отопительных сетей, обеспечивая точность и согласованность работ. Знание условных обозначений и принципов построения схем позволяет избежать ошибок при установке и наладке оборудования.

Системы отопления — неотъемлемая часть комфортного проживания в жилых и общественных зданиях, особенно в условиях холодного климата. Одним из ключевых элементов таких систем является радиатор, или, как его часто называют в быту, «батарея». Однако чтобы он работал эффективно, необходимо правильно спроектировать и реализовать его подключение. На этом этапе важнейшую роль играют чертежи и схемы, где каждый компонент обозначен специальными символами. Батарея отопления на схеме — это не просто рисунок, а технический инструмент, обеспечивающий единство понимания между проектировщиками, монтажниками и эксплуатационными службами. Ошибки в интерпретации таких обозначений могут привести к снижению теплоотдачи, перерасходу энергии и даже аварийным ситуациям.

Обозначение батареи отопления на схеме: стандарты и нормы

Графическое представление радиатора на схеме регламентируется государственными и международными стандартами. В России действует ГОСТ 21.602-2016 «Правила выполнения рабочей документации систем отопления, вентиляции, кондиционирования воздуха, тепловых пунктов и тепловых сетей». Этот документ определяет единые правила оформления проектов, включая условные обозначения всех элементов. Согласно стандарту, батарея отопления изображается в виде прямоугольника с двумя линиями, символизирующими подводящие трубы. Иногда рядом указывается маркировка, например, Р1, Р2 — что означает радиатор №1, №2 и так далее.

Дополнительно могут использоваться стрелки, показывающие направление потока теплоносителя, а также подписи с техническими характеристиками: мощность (в ваттах), площадь теплоотдачи, количество секций. В более сложных проектах применяются цветовые обозначения: красный — подача, синий — обратка. Это особенно актуально для крупных объектов, где одновременно работают несколько контуров отопления.

Международные проекты могут использовать стандарт ISO 14617 или DIN 28400, где обозначения немного отличаются. Например, в европейских чертежах радиатор может быть изображён как два параллельных отрезка с соединительными линиями, имитирующими секции. При работе с зарубежной документацией важно сверяться с легендой схемы, чтобы избежать недоразумений.

Шаги для правильного определения обозначения батареи

1. Найдите легенду схемы — она содержит расшифровку всех символов.
2. Определите тип системы: однотрубная, двухтрубная, коллекторная.
3. Найдите прямоугольники или параллельные линии, подключённые к трубопроводам.
4. Проверьте наличие маркировки (например, Р, RAD, HEATER).
5. Сверьте размеры и мощность с техническим заданием.

Типы радиаторов и их схемные обозначения

Не все батареи одинаковы. Различают несколько основных типов: чугунные, стальные панельные, алюминиевые и биметаллические. Каждый из них имеет свои особенности, влияющие на способ подключения и обозначение на схеме. Хотя в большинстве случаев общий символ остаётся прямоугольником, дополнительные метки помогают различить тип радиатора.

Чугунные радиаторы, такие как популярная модель МС-140, обозначаются тем же прямоугольником, но в спецификации указывается материал и количество секций. На схеме может быть добавлена надпись «Ч» или «Cast Iron». Стальные панельные радиаторы, например, тип 10, 11, 22, иногда изображаются с внутренними штрихами, указывающими на количество панелей и конвекторов. Алюминиевые и биметаллические модели, как правило, не имеют отличий в графическом виде, но маркируются как «Al» или «BM».

Выбор типа радиатора зависит от давления в системе, химического состава теплоносителя и требуемой теплоотдачи. Например, в централизованном отоплении с высоким давлением предпочтительны биметаллические модели, тогда как в автономных системах отлично работают алюминиевые.

Как читать схему отопления: расшифровка элементов

Чтение схемы — это не просто поиск батарей, а понимание всей структуры системы. Начинать нужно с анализа типа разводки: однотрубная, двухтрубная или коллекторная. В однотрубной системе («ленинградка») все радиаторы подключены последовательно, и теплоноситель проходит через каждый по очереди. На схеме это выглядит как одна магистраль с отводами к каждому радиатору.

Двухтрубная система предполагает две линии: подачу и обратку. Каждый радиатор подключается параллельно, что обеспечивает равномерный нагрев. На схеме это видно по наличию двух труб, подходящих к каждому радиатору. Коллекторная система — наиболее современная. Здесь от общего коллектора идут отдельные трубы к каждому прибору. Такой подход позволяет точно регулировать температуру в каждом помещении.

Кроме радиаторов, на схеме обозначаются:

• Котёл или центральный тепловой пункт;
• Циркуляционный насос;
• Запорная и регулирующая арматура (вентили, термостатические головки);
• Расширительный бак;
• Воздухоотводчики и сливные краны.

Каждый элемент имеет своё условное обозначение. Например, насос изображается как круг с буквой «Н», а термоголовка — как прямоугольник с каплей. Современные схемы часто выполняются в BIM-программах (Revit, AutoCAD MEP), где можно просматривать 3D-модель и получать данные по каждому элементу при клике.

Пример расшифровки участка схемы

• Радиатор Р3 в комнате 205: биметаллический, 10 секций, мощность 1800 Вт;
• Подключение: нижнее, по диагонали;
• Установлен термостатический клапан Danfoss RTL;
• Трубы — PEX диаметром 16 мм;
• Направление потока — слева направо.

Практические советы по проектированию и монтажу

Проектирование системы отопления — это комплексная задача, требующая учёта множества факторов. Первое, с чего стоит начать, — это теплотехнический расчёт. Он определяет, сколько тепла нужно для каждого помещения. Обычно берётся 100 Вт на 1 м², но для угловых комнат, панельных домов или помещений с большими окнами эта цифра увеличивается до 120–150 Вт.

При выборе места для радиатора важно соблюдать правила:

• Устанавливать под окном для создания тепловой завесы;
• Соблюдать зазоры: 10 см от пола, 5 см от подоконника, 2–3 см от стены;
• Избегать перекрытия экранами или плотными шторами.

При монтаже необходимо следить за герметичностью соединений и правильностью подключения. Диагональное подключение (подача сверху с одной стороны, обратка снизу с другой) считается самым эффективным. Для нижнего подключения используются специальные радиаторы с перемычками внутри.

Для автономных систем рекомендуется использовать термостатические головки. Они позволяют поддерживать заданную температуру в помещении, автоматически регулируя поток теплоносителя. Это экономит до 20% энергии.

Распространённые ошибки при чтении схем и как их избежать

Одна из самых частых ошибок — игнорирование легенды. Многие мастера начинают монтаж, не сверившись с расшифровкой символов, что приводит к установке не того типа радиатора или неверному подключению. Другая ошибка — неправильное толкование направления потока. Если перепутать подачу и обратку, особенно в системах с термостатами, это может привести к шуму и плохой циркуляции.

Также распространена ошибка с масштабом. Схема может быть выполнена в масштабе 1:100, и если не учитывать это, радиатор можно установить не туда. Особенно критично это в малогабаритных квартирах.

Чек-лист перед монтажом

• Проверена ли легенда схемы?
• Соответствует ли тип радиатора указанному в спецификации?
• Правильно ли определено направление потока?
• Соблюдены ли размеры и привязки к стенам?
• Есть ли доступ для обслуживания (вентили, воздухоотводчик)?

Экспертное мнение

Андрей Ковалёв, руководитель проектного отдела, 20 лет в строительной отрасли

«За годы практики я видел десятки случаев, когда из-за неправильного прочтения схемы приходилось переделывать весь контур. Самый печальный пример — в новостройке на 12 этажей. Мастера перепутали однотрубную и двухтрубную разводку, установили радиаторы последовательно, хотя проект предусматривал параллельное подключение. Результат — на верхних этажах было жарко, на нижних — холодно. Пришлось менять разводку, что обошлось застройщику в 1,2 млн рублей.

Советую всегда работать с бумажной копией схемы, помечая уже установленные элементы. Также важно проводить сверку с прорабом и сметчиком перед закупкой материалов. Сегодня есть отличные программы, например, «ГРАНД-Смета» или «AutoCAD Electrical», которые позволяют проверять соответствие проекта и фактического исполнения.»

Вопросы и ответы

Заключение

Понимание того, как выглядит батарея отопления на схеме, — это не просто знание символов, а ключ к эффективному проектированию, монтажу и эксплуатации отопительной системы. От правильного чтения чертежа зависят комфорт, энергоэффективность и долговечность оборудования. Современные технологии, такие как BIM и цифровые паспорта зданий, делают процесс ещё точнее, но базовые навыки работы со схемами остаются фундаментом.

• Батарея на схеме обозначается как прямоугольник с подключёнными трубами.
• Тип радиатора и способ подключения указываются в спецификации и маркировке.
• Перед монтажом обязательно проверяйте легенду, направление потока и масштаб.
• Используйте термоголовки и правильные схемы подключения для повышения КПД.
• Любые изменения в проекте требуют согласования и перерасчёта.
