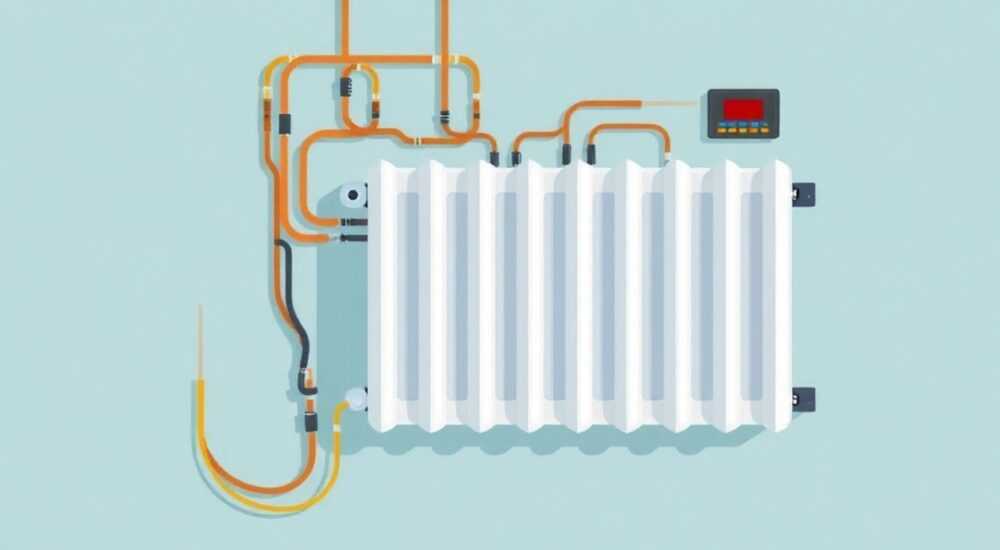

Батарея отопления радиаторы подключение

Подключение батарей отопления — важный этап монтажа системы обогрева в доме или квартире. От правильности выполнения работ зависит эффективность теплоотдачи, долговечность оборудования и безопасность эксплуатации. Независимо от типа радиатора — чугунного, алюминиевого, биметаллического или стального — подключение должно учитывать схему разводки, гидравлическое давление и тепловые потери.

Выбор подходящих радиаторов для системы отопления

Радиаторы — ключевой элемент системы отопления, преобразующий тепловую энергию теплоносителя в конвективное и лучистое тепло. Выбор зависит от нескольких факторов: типа системы (центральное или автономное отопление), давления в сети, химического состава теплоносителя и требуемой теплоотдачи.

На рынке представлены четыре основных типа радиаторов: чугунные, стальные панельные, алюминиевые и биметаллические. Каждый имеет свои преимущества и ограничения. Например, чугунные радиаторы долговечны и устойчивы к коррозии, но медленно нагреваются и имеют большой вес. Алюминиевые отличаются высокой теплоотдачей, но чувствительны к качеству воды.

Биметаллические радиаторы сочетают прочность стального сердечника и высокую теплоотдачу алюминиевого корпуса. Они идеальны для центральных систем с перепадами давления и агрессивным теплоносителем. Стальные панельные радиаторы легкие и дешевые, но не выдерживают высоких давлений и гидроударов.

При выборе важно рассчитать необходимую мощность. Ориентировочно на 10 м² помещения с высотой потолков до 3 м требуется 1 кВт тепловой энергии. Уточняйте параметры в технической документации производителя.

Основные схемы подключения радиаторов

Способ подключения напрямую влияет на равномерность прогрева радиатора и общую эффективность отопления. Существует три основные схемы: боковая (односторонняя), диагональная и нижняя (туннельная).

Боковое подключение — самое простое и распространенное. Подача и обратка подключены к одной стороне радиатора: сверху и снизу. Однако при длинных радиаторах (более 10 секций) дальняя часть может оставаться холодной из-за снижения скорости теплоносителя.

Диагональная схема считается наиболее эффективной. Подача подключается к верхнему патрубку с одной стороны, а обратка — к нижнему с противоположной. Это обеспечивает максимальный проток через все секции и равномерный прогрев даже у крупных батарей.

Нижнее подключение используется при скрытой разводке труб по полу. Все соединения расположены снизу радиатора. Такая схема эстетична, но теряет до 10–15% теплоотдачи. Современные радиаторы комплектуются термостартами и перемычками, компенсирующими этот недостаток.

• Боковое — для радиаторов до 10 секций.
• Диагональное — для длинных батарей (от 10 секций).
• Нижнее — при скрытом монтаже труб.

Монтаж радиаторов: инструменты и подготовка

Перед началом монтажа необходимо подготовить инструменты и материалы. Базовый набор включает уровень, дрель с насадкой по бетону, ключи (разводной, газовый, накидной), шуруповерт, рулетку и маркер.

Кроме того, понадобятся:

• Кронштейны для крепления радиатора (обычно 2–4 штуки);
• Запорная арматура: шаровые краны или термостатические вентили;
• Автоматический воздухоотводчик (кран Маевского);
• Фум-лента или льняная подмотка с герметиком;
• Тройники и переходники при необходимости.

Подготовка начинается с отключения системы отопления. В многоквартирных домах это требует согласования с управляющей компанией. В частном доме достаточно перекрыть котел и слить воду.

Радиатор устанавливается строго горизонтально, с небольшим уклоном (до 1 мм на метр) в сторону подачи — это помогает выводить воздушные пробки. Кронштейны крепятся в заранее размеченных точках, выдерживая расстояние от пола (10–15 см), от стены (3–5 см) и от подоконника (не менее 5 см).

Пошаговый процесс подключения батарей

Процесс подключения радиатора можно разделить на несколько четких этапов. Следование алгоритму минимизирует риск ошибок и гарантирует надежную работу системы.

1. Разметка и установка кронштейнов. Определите положение радиатора под окном. Замерьте его габариты и отметьте точки крепления. Установите кронштейны, проверьте уровень.
2. Сборка радиатора. При необходимости добавьте секции. Установите заглушки, кран Маевского и переходники. Подключите термостатический вентиль к подающей стороне.
3. Навеска радиатора. Аккуратно повесьте батарею на кронштейны. Проверьте устойчивость и горизонтальность.
4. Подключение труб. Присоедините подающую и обратную трубы с помощью гибких подводок или жестких соединений. Не допускайте перекосов.
5. Опрессовка системы. После подключения откройте краны и заполните систему теплоносителем. Проверьте все соединения на утечки.
6. Настройка и запуск. Удалите воздух через кран Маевского. Настройте термостат в соответствии с желаемой температурой.

Если система уже была в работе, обязательно промойте ее перед подключением нового радиатора. Грязь и осадки могут забить тонкие каналы, особенно в алюминиевых и биметаллических моделях.

Проверка герметичности

После первого запуска внимательно осмотрите все резьбовые соединения. Даже капля конденсата может указывать на негерметичность. Если обнаружена утечка, перекройте систему, сбросьте давление и подтяните соединение. При повторной протечке замените фум-ленту или используйте анаэробный герметик.

Удаление воздуха

Воздух в системе снижает теплоотдачу и вызывает шум. Каждый радиатор должен быть оснащен краном Маевского. Открывайте его аккуратно, пока не пойдет струя воды. Закрывайте сразу после этого.

Типичные ошибки при подключении и как их избежать

Несмотря на кажущуюся простоту, монтаж радиаторов сопровождается рядом распространенных ошибок. Их последствия — снижение КПД, шум, протечки и преждевременный выход из строя оборудования.

• Отсутствие запорной арматуры. Без шаровых кранов или термостатов невозможно отключить радиатор для ремонта. Всегда устанавливайте краны на подаче и обратке.
• Неправильная схема подключения. Например, боковое подключение длинного радиатора. Это приводит к «мертвой зоне» в дальнем конце.
• Плохая герметизация резьбы. Использование только фум-ленты без герметика или неправильное количество витков. Рекомендуется 5–6 витков с натяжкой.
• Нарушение уровня установки. Перекос радиатора мешает естественной циркуляции и создает воздушные карманы.
• Игнорирование крана Маевского. Особенно критично в системах с естественной циркуляцией, где воздух удаляется дольше.

Пример из практики

В одном из случаев клиент пожаловался на холодный нижний край батареи. Причиной оказалось нижнее подключение без термостата с байпасом. После установки правильной арматуры и настройки потока проблема исчезла.

Экспертное мнение

Интервью с Дмитрием Петровым, главным инженером тепловых сетей, 22 года опыта

«За годы работы я видел множество ошибок — от банального отсутствия кранов до попыток подключить алюминиевые радиаторы в старые чугунные системы с агрессивным теплоносителем. Главное правило: учитывайте систему целиком, а не только одну батарею.

В последние годы наблюдается рост популярности терморегуляторов. Это правильно: они позволяют экономить до 20% энергии, автоматически снижая температуру при открытых окнах или ночью.

Также отмечаю рост использования цифровых термоголовок с Wi-Fi. Владелец может управлять отоплением удаленно, что особенно удобно в загородных домах.

Мое главное предостережение: не экономьте на арматуре. Дешевые китайские краны часто текут уже через год. Лучше один раз купить качественный термостат Danfoss или Oventrop — он прослужит 10–15 лет без замены.»

Вопросы и ответы

Заключение

Правильное подключение радиаторов — залог эффективного, безопасного и долговечного отопления. От выбора типа батареи до схемы подключения и качества арматуры — каждый элемент влияет на конечный результат. Особенно важно учитывать особенности вашей системы: централизованная она или автономная, какое давление и качество теплоносителя.

• Выбирайте тип радиатора с учетом условий эксплуатации.
• Предпочитайте диагональную схему подключения для длинных батарей.
• Обязательно устанавливайте запорную и регулирующую арматуру.
• Не пренебрегайте краном Маевского и отражательными экранами.
• Проводите ежегодную профилактику для стабильной работы системы.
