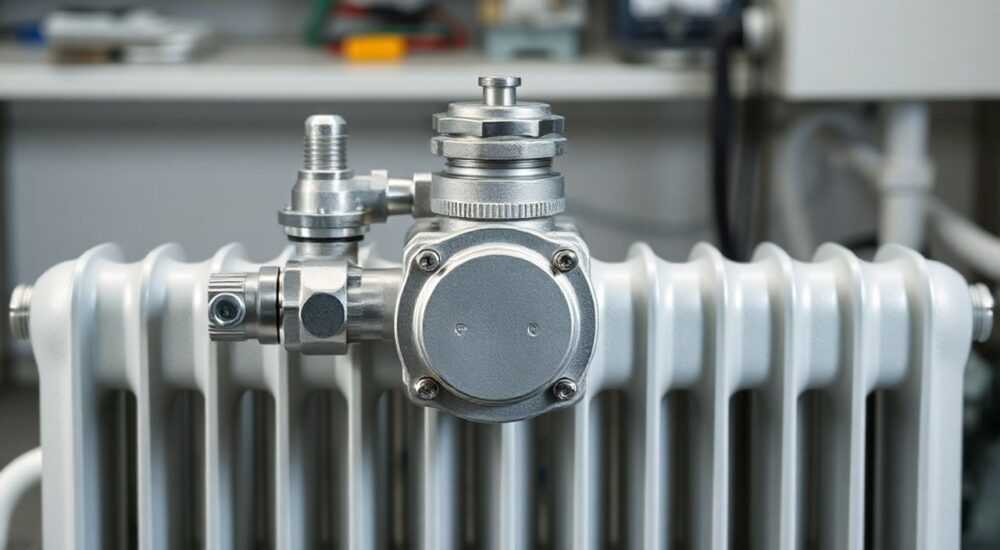

Батарея отопления с байпасом

Батарея отопления с байпасом — это современное решение для повышения эффективности и управляемости системы центрального или индивидуального отопления. Байпас (от англ. bypass — обход) представляет собой перемычку, которая устанавливается между подающей и обратной трубами радиатора, позволяя теплоносителю частично или полностью обходить батарею. Это особенно важно в многоквартирных домах с вертикальной разводкой, где установка терморегуляторов без байпаса может нарушить тепловой баланс стояка. Система с байпасом обеспечивает стабильную циркуляцию, защищает соседей от перепадов температуры и даёт возможность точной регулировки тепла в помещении.

Что такое байпас и зачем он нужен на батарее отопления

Байпас — это короткая труба, соединяющая подающую и обратную линии отопительного стояка перед радиатором. Он служит обходным путём для теплоносителя, позволяя ему продолжать циркулировать даже при частичном или полном перекрытии потока через батарею. В условиях центрального отопления это критически важно, поскольку отключение одного радиатора может привести к снижению температуры у соседей выше и ниже по стояку.

Основная цель байпаса — сохранить непрерывность движения горячей воды по общему контуру. Без него установка запорной арматуры или терморегулятора на батарее нарушает гидравлический баланс всей системы. Особенно остро эта проблема стоит в старых домах с однотрубной системой, где все радиаторы подключены последовательно к одному стояку.

Байпас также играет роль технического элемента для обслуживания. Благодаря ему можно демонтировать батарею для промывки или замены, не сливая воду со всего стояка. Достаточно перекрыть два крана — на подаче и обратке — и теплоноситель будет продолжать движение по перемычке. Это существенно упрощает ремонт и повышает комфорт жильцов.

Как работает система отопления с байпасом: принцип действия

Работа системы с байпасом основана на законах гидравлики и теплотехники. Когда радиатор не нагревается, теплоноситель проходит по пути наименьшего сопротивления — через байпас. При этом основной объём воды минует батарею, но продолжает двигаться по стояку, обеспечивая подачу тепла другим потребителям.

Когда необходимо обогреть помещение, часть теплоносителя направляется через радиатор. Это достигается за счёт разницы в диаметрах трубы байпаса и подключения батареи. Обычно байпас делают на размер меньше — например, ½ дюйма вместо ¾. Это создаёт естественное сопротивление, заставляя воду частично идти через радиатор.

Если на батарее установлен терморегулятор, он автоматически перекрывает поток при достижении заданной температуры. Байпас в этот момент принимает на себя весь поток, предотвращая остановку циркуляции. Таким образом, система остаётся сбалансированной, а микроклимат в квартире — контролируемым.

Виды байпасов: простой, с краном, с клапаном

Не все байпасы одинаковы. Их конструкция зависит от типа системы, целей установки и уровня автоматизации. Основные виды:

• Простой байпас — это цельная труба без дополнительной арматуры. Используется в системах, где не планируется регулировка. Подходит для временного решения, но не позволяет контролировать поток.
• Байпас с шаровым краном — оснащён перекрывным вентилем, который можно использовать для ручной регулировки. Позволяет частично ограничивать поток через перемычку, направляя больше воды в радиатор. Удобен при сезонной настройке.
• Байпас с терморегулирующим клапаном — используется в сочетании с термоголовкой. Клапан автоматически перераспределяет поток в зависимости от температуры в помещении. Это наиболее продвинутый и энергоэффективный вариант.

Монтаж байпаса своими руками: пошаговая инструкция

Установка байпаса — задача под силу домашнему мастеру при наличии базовых навыков работы с трубами. Главное — соблюдать последовательность и использовать качественные материалы.

1. Отключите систему отопления. Уведомите соседей и управляющую компанию. Слейте воду из стояка, если требуется полный демонтаж.
2. Определите место установки. Байпас монтируется между подающей и обратной трубами непосредственно перед радиатором. Расстояние между точками подключения — не более 30 см.
3. Подготовьте материалы. Вам понадобятся: труба подходящего диаметра (металлопластик, полипропилен или сталь), фитинги, два запорных крана (на подачу и обратку), тройники, термоголовка (по желанию).
4. Установите тройники. Вварите или вкрутите тройники в стояк на подаче и обратке. Они станут точками подключения байпаса и радиатора.
5. Соберите обводную линию. Соедините тройники трубой-перемычкой. Если используете кран — вмонтируйте его в байпас. Для автоматики установите термоклапан.
6. Подключите радиатор. Через запорные краны присоедините батарею к новой системе. Убедитесь, что все соединения герметичны.
7. Проверьте работу. Запустите систему, удалите воздух через кран Маевского, проверьте на утечки.

Типичные ошибки при установке и как их избежать

Даже опытные мастера допускают просчёты при монтаже байпаса. Вот самые распространённые проблемы и способы их устранения.

• Байпас того же диаметра, что и стояк. Это приводит к тому, что вода почти не идёт через радиатор. Решение — использовать трубу на размер меньше.
• Отсутствие запорной арматуры. Без кранов на подаче и обратке невозможно отключить батарею для ремонта. Всегда устанавливайте два шаровых крана.
• Неправильное положение термоголовки. Если она установлена горизонтально или в нижней части, показания будут неточными. Монтируйте её строго горизонтально, в сторону от стены.
• Использование шлангов вместо труб. Гибкие подключения выдерживают меньшее давление и быстрее выходят из строя. Применяйте только металлические или армированные соединения.
• Монтаж байпаса после терморегулятора. Это блокирует работу автоматики. Байпас должен быть до точки разветвления на радиатор.

Преимущества и недостатки использования байпаса

Установка байпаса — это вложение в комфорт и энергоэффективность. Но, как и у любого технического решения, у него есть плюсы и минусы.

Преимущества:

• Сохраняется циркуляция в стояке, что исключает конфликты с соседями.
• Возможность установки терморегуляторов и точного контроля температуры.
• Лёгкое обслуживание радиатора без остановки всей системы.
• Повышение КПД отопления за счёт равномерного распределения тепла.
• Соответствие требованиям ЖКХ при модернизации системы.

Недостатки:

• Требуется свободное пространство под радиатором для монтажа.
• Дополнительные затраты на материалы и монтаж (от 2 500 до 7 000 рублей).
• При неправильной установке возможны шумы и завоздушивание.
• В редких случаях — необходимость согласования изменений с управляющей компанией.

Экспертное мнение

Современные технологии, такие как термостатические клапаны с дистанционным управлением и интеллектуальные датчики, делают систему ещё эффективнее. Однако без байпаса вся автоматика теряет смысл. Эксперт отмечает, что в новых домах застройщики всё чаще предусматривают байпасы на этапе проектирования — это говорит о росте осознанности в вопросах энергосбережения.

Вопросы и ответы

Заключение

Батарея отопления с байпасом — это не просто техническое дополнение, а ключевой элемент современной, эффективной и справедливой системы отопления. Он решает сразу несколько задач: обеспечивает комфорт в квартире, защищает соседей от перебоев, упрощает обслуживание и помогает экономить на энергоресурсах.

• Байпас обязателен при установке терморегуляторов в однотрубной системе.
• Диаметр перемычки должен быть меньше диаметра стояка на один шаг.
• Всегда устанавливайте запорные краны на подаче и обратке радиатора.
• Используйте качественные материалы и соблюдайте правила монтажа.
• Байпас окупается за счёт экономии тепла и повышения комфорта.
