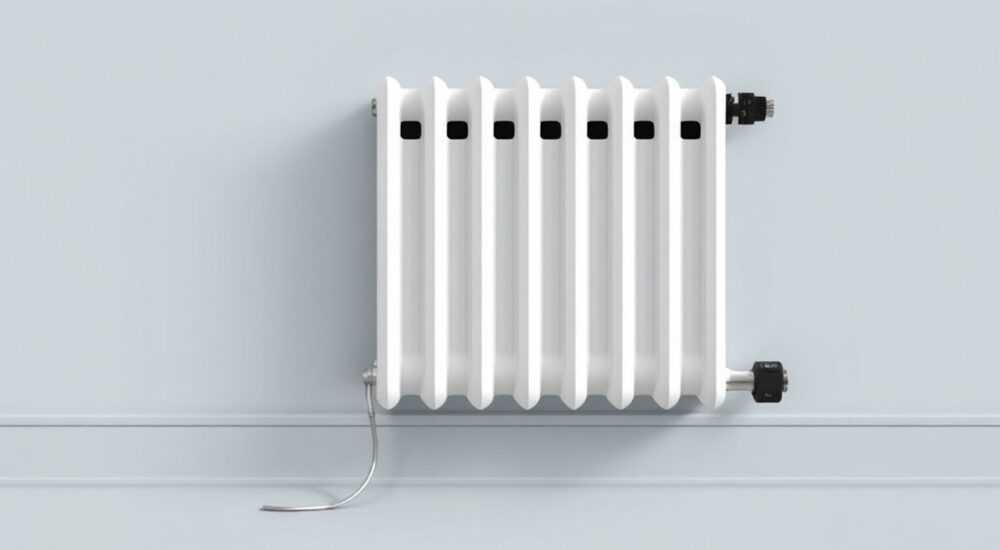

Батарея отопления с нижним подключением

Современные системы отопления всё чаще предусматривают скрытую разводку труб, где магистрали проходят под полом или за декоративными панелями. В таких условиях традиционное боковое подключение радиаторов становится невозможным, что делает актуальным использование батарей с нижним подключением. Этот тип подключения не только решает эстетическую задачу — сохраняя чистоту стен и интерьер — но и требует особого подхода к выбору, монтажу и настройке оборудования. Ниже мы подробно разберём, как работают такие системы, какие у них преимущества и недостатки, и как избежать типичных ошибок при установке.

Что такое нижнее подключение радиатора

Нижнее подключение радиатора — это способ присоединения труб отопления к нижним патрубкам батареи, расположенным с двух сторон (слева и справа) или с одной стороны (универсальное исполнение). В отличие от бокового подключения, где подача и обратка подходят к верхнему и нижнему коллекторам сбоку, при нижнем подключении обе трубы соединяются с нижней частью секционного или панельного радиатора.
Такое решение стало популярным с развитием напольной разводки систем отопления, особенно в домах с тёплыми полами и дизайнерскими интерьерами. Оно позволяет полностью спрятать трубы в полу или под плинтусом, оставляя видимым только сам радиатор.
На рынке представлены два типа радиаторов с нижним подключением: универсальные модели, которые можно переконфигурировать под нужный тип подключения, и специализированные батареи, предназначенные исключительно для нижнего подсоединения. Последние часто оснащаются встроенными термостатическими клапанами и воздухоотводчиками.

Виды нижнего подключения

• Симметричное подключение — подача и обратка подходят к противоположным нижним патрубкам. Наиболее распространённая схема для панельных и секционных радиаторов.
• Одностороннее нижнее подключение — обе трубы подключаются с одной стороны батареи. Часто используется в модульных системах с распределительными коллекторами.
• Подключение через угловые фитинги — применяется при ограниченном пространстве, когда трубы подходят снизу под углом 90°.

Преимущества и недостатки нижнего подключения

Использование нижнего подключения радиаторов имеет ряд аргументов «за» и «против», которые важно учитывать при проектировании системы отопления.

Преимущества

• Эстетика — отсутствие видимых труб на стенах. Трубы скрыты в полу или под плинтусом, что соответствует современным требованиям дизайна интерьеров.
• Безопасность — снижается риск механического повреждения труб, особенно в помещениях с высокой проходимостью.
• Удобство ремонта — напольная разводка позволяет легко демонтировать или заменить радиатор без вскрытия стен.
• Совместимость с автоматикой — многие модели с нижним подключением оснащаются термоголовками и клапанами, что упрощает регулировку температуры в помещении.

Недостатки

• Снижение теплоотдачи — при неправильной настройке возможна «мертвая зона» в верхней части радиатора из-за слабой циркуляции горячего теплоносителя.
• Завоздушивание — воздух может скапливаться в верхнем коллекторе, если не установлен автоматический воздухоотводчик.
• Требования к качеству монтажа — необходима точная балансировка системы и правильная установка термостатических клапанов.
• Высокая стоимость комплектующих — фитинги, клапаны и термоголовки увеличивают бюджет проекта.

Как работает система отопления с нижним подключением

Принцип работы радиатора с нижним подключением основан на конвекции и принудительной циркуляции теплоносителя. Горячая вода поступает через нижний патрубок, поднимается вверх по каналам радиатора, отдаёт тепло и возвращается через обратный патрубок.
Ключевой особенностью является то, что при нижнем подключении теряется естественный гравитационный эффект, который при боковом подключении помогает горячему теплоносителю подниматься вверх. Поэтому важно обеспечить равномерное заполнение всех секций.
Для этого используются:

• Термостатические клапаны с предварительной настройкой (балансировкой);
• Автоматические воздухоотводчики;
• Переходники с функцией дросселирования потока.

В системах с нижним подключением особенно важна скорость потока и давление в контуре. При слишком низком напоре возможны «застои» в верхних частях радиатора, что снижает общую теплоотдачу на 15–20%.

Как выбрать батарею с нижним подключением

Выбор радиатора с нижним подключением зависит от нескольких факторов: материала, мощности, типа системы отопления и наличия автоматики.

Материал радиатора

• Алюминиевые — высокая теплоотдача, лёгкие, быстро реагируют на изменения температуры. Подходят для автономных систем. Не рекомендуются для централизованного отопления из-за чувствительности к качеству теплоносителя.
• Биметаллические — сочетают стальной сердечник и алюминиевый корпус. Выдерживают высокое давление, долговечны, подходят для многоэтажек.
• Стальные панельные — доступные по цене, имеют встроенные направляющие для нижнего подключения. Хорошо работают в системах с насосной циркуляцией.
• Чугунные — редко используются с нижним подключением из-за веса и необходимости специальных переходников. Но в реставрационных проектах встречаются.

Мощность и размеры

Тепловая мощность радиатора должна соответствовать теплопотерям помещения. Для стандартной комнаты 18 м² при высоте потолков 2.7 м требуется около 1800–2000 Вт.

Наличие комплектующих

Идеальный вариант — купить радиатор в комплекте с нижними подключениями (так называемые «ножки с клапанами»). Такие комплекты включают:

• Термостатический клапан на подачу;
• Запорный клапан на обратку;
• Автоматический воздухоотводчик;
• Заглушки и крепления.

Популярные бренды, предлагающие готовые решения: Reflex, Herz, Oventrop, Caleffi, Valtec.

Монтаж и настройка: пошаговая инструкция

Правильный монтаж — залог эффективной работы системы. Ниже приведён алгоритм установки радиатора с нижним подключением.

1. Подготовка места — проверьте уровень пола, убедитесь, что трубы выведены строго по осям подключения. Допустимое отклонение — не более 2 мм.
2. Установка запорной арматуры — смонтируйте шаровые краны или термостатические клапаны на подающую и обратную трубы.
3. Монтаж радиатора — закрепите батарею на кронштейны. Убедитесь, что он расположен горизонтально (уклон 1–2 мм на метр в сторону воздухоотводчика).
4. Подключение — присоедините подающий и обратный патрубки через гибкие подводки или жёсткие фитинги. Используйте паронитовые прокладки.
5. Опрессовка — заполните систему водой под давлением 1.5 от рабочего. Проверьте все соединения на утечки.
6. Настройка термоклапана — выполните предварительную настройку (балансировку) согласно паспорту радиатора.
7. Запуск системы — медленно заполните систему, удалите воздух через воздухоотводчик.

Типичные ошибки и как их избежать

Даже опытные монтажники допускают ошибки при установке радиаторов с нижним подключением.

• Отсутствие воздухоотводчика — приводит к завоздушиванию и снижению теплоотдачи. Решение: всегда устанавливайте автоматический воздухоотводчик в верхнем коллекторе.
• Неправильная балансировка — один радиатор «забирает» весь поток, остальные остаются холодными. Решение: используйте термостатические клапаны с функцией предустановки.
• Нарушение гидравлического сопротивления — слишком узкие трубы или резкие повороты. Решение: проектируйте систему с запасом по диаметру труб (не менее 16 мм для металлопластика).
• Игнорирование инструкций производителя — некоторые модели требуют строго определённой схемы подключения. Решение: внимательно изучайте паспорт изделия перед монтажом.

Экспертное мнение

Современные системы отопления стремятся к максимальной автоматизации и эстетике. Нижнее подключение — не прихоть, а логичное развитие технологии. Однако его внедрение требует комплексного подхода.
Главное — не просто поставить радиатор «снизу», а обеспечить полноценную работу всей системы. Это включает:

• Грамотное проектирование гидравлики;
• Использование качественной арматуры;
• Точный расчёт тепловой нагрузки;
• Обязательную балансировку контуров.

Особенно важно учитывать, что в многоквартирных домах с централизованным отоплением нижнее подключение может нарушить гидравлический баланс стояка, если не согласовано с управляющей компанией. В автономных системах таких ограничений нет.
Новые разработки, такие как радиаторы с встроенными насосами и умными термоголовками (например, Danfoss Eco), позволяют достичь высокой энергоэффективности и комфорта. В будущем нижнее подключение станет стандартом для новых жилых комплексов.

Вопросы и ответы

Заключение

Батарея отопления с нижним подключением — это современное решение, сочетающее эстетику, безопасность и функциональность. Оно особенно актуально для домов и квартир с продуманным дизайном интерьера и скрытой разводкой труб. Однако успех системы зависит не только от самого радиатора, но и от качества монтажа, подбора арматуры и грамотной настройки.

• Нижнее подключение улучшает внешний вид помещения и совместимо с современной автоматикой.
• Требует обязательной установки термоклапанов и воздухоотводчика.
• Теплоотдача может быть ниже на 5–10% по сравнению с боковым подключением.
• Не подходит для систем с естественной циркуляцией без дополнительного насоса.
• Перед монтажом в многоквартирном доме необходимо согласование с управляющей компанией.
