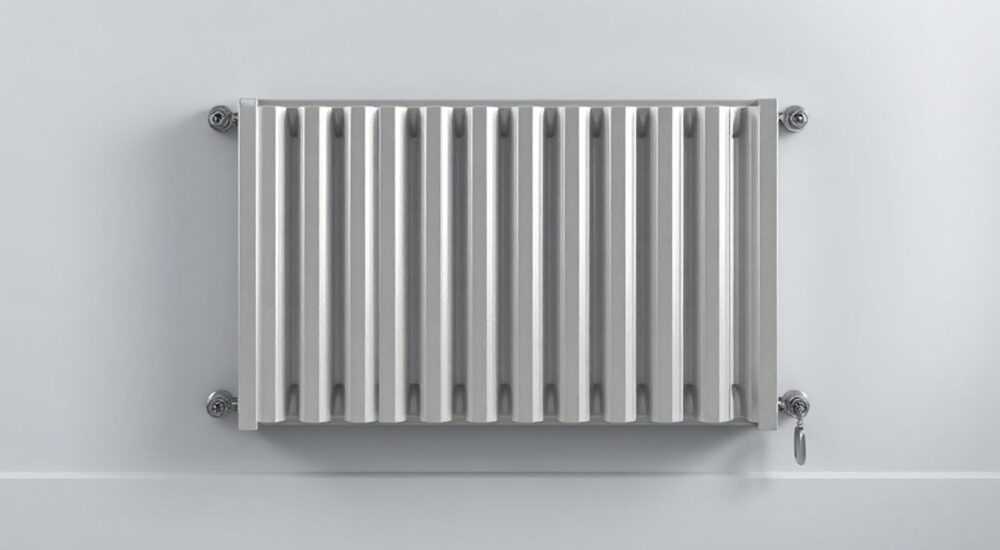

Батарея отопления стальная панельная

Стальные панельные радиаторы — один из самых распространённых типов отопительных приборов в частном и многоквартирном строительстве. Они сочетают в себе высокую теплоотдачу, лаконичный дизайн и относительно невысокую стоимость, что делает их привлекательным выбором для систем водяного отопления. Эти батареи работают за счёт конвекции и излучения, эффективно обогревая помещения при умеренных температурах теплоносителя.

Стальные панельные радиаторы — надёжное и экономичное решение для большинства систем отопления. Выбирайте по мощности, габаритам и числу панелей, учитывая теплопотери помещения.

Содержание статьи:

Что такое стальные панельные радиаторы
Устройство и принцип работы
Элементы конструкции
Преимущества и недостатки
Преимущества
Недостатки
Классификация по типам
Как выбрать радиатор
На что обращать внимание при покупке
Монтаж и подключение
Пошаговый алгоритм монтажа
Обслуживание и долговечность
Сравнение с другими типами батарей
Экспертное мнение
Вопросы и ответы
Заключение

Что такое стальные панельные радиаторы

Стальные панельные радиаторы — это отопительные приборы, состоящие из одной или нескольких сварных стальных панелей, соединённых между собой посредством коллекторов. Теплоноситель (обычно вода) циркулирует внутри этих панелей, передавая тепло в помещение через поверхность корпуса. Благодаря технологии штамповки и точечной сварки, такие радиаторы отличаются герметичностью, прочностью и равномерным нагревом.

Они широко применяются как в индивидуальном жилищном строительстве, так и в многоэтажках с централизованным отоплением. Современные модели покрываются полимерными порошковыми красками, устойчивыми к коррозии и механическим повреждениям. Цветовая гамма позволяет подобрать радиатор под любой интерьер.

Панельные радиаторы производятся ведущими европейскими брендами: Kermi, Purmo, Arbonia, Buderus, Bosch. Каждый из них предлагает собственные решения по оптимизации теплоотдачи и снижению веса. Российские производители также выпускают аналоги, но они чаще всего уступают по качеству сварки и антикоррозийной защите.

Полезно знать: Стальные панельные радиаторы чувствительны к гидроударам и агрессивному теплоносителю. В старых системах с загрязнённой водой рекомендуется установка фильтров.

Устройство и принцип работы

Основа конструкции — две штампованные стальные пластины, сваренные между собой по периметру. Внутри образуются каналы, по которым движется горячая вода. Нижняя часть соединена с коллектором, распределяющим теплоноситель по всем секциям. Верхний коллектор собирает остывшую воду и направляет её обратно в систему.

Тепло передаётся двумя способами: инфракрасным излучением от нагретой поверхности и конвекцией — нагрев воздуха, проходящего через рёбра на задней стенке радиатора. Конвекционные каналы увеличивают эффективность на 15–30% по сравнению с простым излучением.

Работа радиатора зависит от температурного режима системы. При стандартных 75/65 °C (подача/обратка) достигается заявленная тепловая мощность. При снижении температуры теплоотдача падает нелинейно — например, при 55/45 °C она составляет около 60–70% от номинала.

Элементы конструкции

Панели — основные нагревательные элементы, определяющие мощность.
Коллекторы — нижний и верхний, обеспечивают циркуляцию воды.
Конвекторные пластины — внутренние рёбра, усиливающие конвекцию.
Лицевая панель — внешняя сторона, отвечает за дизайн и безопасность.
Заглушки и пробки — для монтажа, опрессовки и спуска воздуха.

«Правильная работа радиатора зависит не только от его конструкции, но и от качества монтажа. Даже малейший перекос может привести к завоздушиванию и снижению КПД.» — Алексей Морозов, инженер-теплотехник, 12 лет опыта

Преимущества и недостатки

Стальные панельные радиаторы пользуются популярностью благодаря сочетанию цены и эффективности. Однако у них есть и ограничения, которые важно учитывать при выборе.

Преимущества

Высокая теплоотдача — быстрый прогрев помещения за счёт большой площади излучения.
Низкая инерционность — быстро нагреваются и остывают, что удобно при регулировании температуры.
Компактность и эстетика — тонкий профиль (обычно 6–16 см), современный вид, множество цветов.
Доступная цена — дешевле чугунных и алюминиевых аналогов при сопоставимой мощности.
Простота монтажа — стандартные крепления, совместимость с трубами из разных материалов.

Недостатки

Чувствительность к гидроударам — риск протечек при резких скачках давления.
Ограничения по давлению — рабочее давление обычно до 10 бар, испытательное — до 13 бар.
Подверженность коррозии — при контакте с кислородом и некачественным теплоносителем срок службы сокращается.
Не подлежат наращиванию — нельзя добавить секции, как в чугунных батареях.

Полезно знать: Для продления срока службы рекомендуется использовать ингибиторы коррозии в закрытых системах отопления.

Классификация по типам

Производители классифицируют панельные радиаторы по числу панелей и наличию конвекторных пластин. Обозначение состоит из цифр и букв, например, тип 11, 22, 33, 10, 21.

Тип	Описание	Теплоотдача (на 1 м²)	Где применяется
10	Одна панель без конвектора	до 600 Вт	Тёплые помещения, дополнительный обогрев
11	Одна панель + один конвектор	до 800 Вт	Жилые комнаты, офисы
21	Две панели + один конвектор	до 1100 Вт	Холодные регионы, угловые комнаты
22	Две панели + два конвектора	до 1400 Вт	Высокие потолки, большие объёмы
33	Три панели + три конвектора	до 1800 Вт	Неутеплённые помещения, промышленные объекты

Выбор типа зависит от требуемой мощности и условий эксплуатации. Например, в хорошо утеплённой квартире Москвы достаточно типа 11 или 22. А в частном доме на севере России предпочтительнее 22 или 33.

Как выбрать радиатор

Правильный выбор начинается с расчёта тепловой нагрузки. На каждый квадратный метр площади при высоте потолка 2.7 м требуется 100 Вт тепловой мощности. Для угловых комнат, с плохой теплоизоляцией или большими окнами — 120–150 Вт.

Формула:
Мощность (Вт) = Площадь (м²) × Удельная нагрузка (Вт/м²)

Например, комната 18 м² в панельном доме: 18 × 100 = 1800 Вт. Подбираем радиатор с запасом 10–15%, то есть около 2000 Вт.

На что обращать внимание при покупке

Проверьте маркировку: тип, мощность, рабочее давление, вес.
Убедитесь в наличии сертификатов качества (ISO, ГОСТ Р, EN 442).
Осмотрите сварные швы — они должны быть ровными, без наплывов и трещин.
Проверьте комплектацию: кронштейны, заглушки, кран Маевского.
Уточните условия гарантии — у серьёзных брендов она составляет 5–10 лет.

Полезно знать: Мощность указывается при дельте температур 75°C. Если ваша система работает при 50–60°C, реальная теплоотдача будет ниже — уточняйте у производителя поправочные коэффициенты.

Монтаж и подключение

Установка панельного радиатора — ответственный этап, влияющий на эффективность и безопасность. Работы можно выполнить самостоятельно, но при сложной разводке лучше привлечь специалиста.

Пошаговый алгоритм монтажа

Определите место установки: под окном, на расстоянии 10–15 см от пола и 5 см от стены.
Разметьте точки крепления по шаблону из инструкции.
Закрепите кронштейны в стену (в бетон — дюбелями, в гипсокартон — анкерами).
Подвесьте радиатор, проверьте уровень.
Подключите трубы: диагональное или боковое подключение — в зависимости от схемы.
Установите термостатический клапан и кран Маевского.
Опрессуйте систему при давлении 1.5× от рабочего.

При подключении выбирайте схему:

Диагональное — лучшая теплоотдача, особенно для длинных радиаторов.
Боковое — компактно, подходит для коротких моделей.
Нижнее — скрытая разводка, эстетично, но требует термоголовки с выносным датчиком.

«Перед запуском системы обязательно удалите воздух через кран Маевского. Завоздушивание — частая причина холодных верхних частей радиатора.» — Ольга Петрова, сантехник, 9 лет практики

Обслуживание и долговечность

При правильной эксплуатации стальные панельные радиаторы служат 15–25 лет. Главное — исключить контакт с кислородом и абразивными частицами в теплоносителе.

Регулярное обслуживание включает:

Ежегодную визуальную проверку на утечки и коррозию.
Очистку пыли с поверхности и конвекторных каналов пылесосом.
Проверку работы термостата и крана Маевского.
Контроль давления в системе (в закрытых контурах).

В открытых системах отопления, где вода контактирует с воздухом, срок службы может сократиться до 8–10 лет. Использование мембранных расширительных баков и закрытых контуров — обязательное условие долговечности.

Сравнение с другими типами батарей

Чтобы понять, подойдут ли стальные панельные радиаторы именно вам, стоит сравнить их с альтернативами.

Параметр	Стальной панельный	Чугунный	Алюминиевый	Биметаллический
Теплоотдача	Высокая	Средняя	Очень высокая	Очень высокая
Инертность	Низкая	Высокая	Очень низкая	Низкая
Рабочее давление	до 10 бар	до 9 бар	до 16 бар	до 35 бар
Цена	Средняя	Низкая	Высокая	Очень высокая
Устойчивость к коррозии	Средняя	Высокая	Низкая (в открытых системах)	Высокая
Гарантия	5–10 лет	3–5 лет	3–10 лет	10–25 лет

Панельные радиаторы — оптимальный выбор для систем с умеренным давлением и качественным теплоносителем. В высотках с нестабильным давлением предпочтительнее биметаллические модели.

Экспертное мнение

«Сегодня стальные панельные радиаторы — это не просто «батареи», а элемент энергоэффективного дома. Особенно актуальны они в системах с низкотемпературным отоплением, например, с тепловыми насосами. При дельте 50/30 °C они работают с КПД до 95%. Главное — правильно рассчитать мощность и обеспечить закрытый контур.» — Дмитрий Лебедев, руководитель лаборатории отопительных систем, НИИ Сантехники

Современные модели оснащаются термостатическими головками, интегрируются в «умный дом», позволяют точно регулировать температуру в каждой комнате. Это снижает энергопотребление на 20–30%.

Вопросы и ответы

Можно ли устанавливать стальные панельные радиаторы в квартире с централизованным отоплением?

Да, но только если давление в системе не превышает 10 бар. В старых домах возможны гидроудары — рекомендуется установка защитных клапанов.

Какой радиатор выбрать для детской комнаты?

Лучше всего подойдёт тип 22 с защитным кожухом. Он безопасен, не перегревается и обеспечивает стабильный микроклимат.

Почему радиатор сверху холодный?

Скорее всего, в системе есть воздух. Откройте кран Маевского до выхода воздушной пробки. Если не помогло — проверьте циркуляцию и давление.

Можно ли покрасить стальной радиатор?

Да, но только термостойкой краской (до 80–100 °C). Не рекомендуется использовать обычные эмали — они могут вспучиться и выделять токсины.

Как увеличить теплоотдачу?

Установите отражающий экран за радиатором (например, пенофол). Это повысит эффективность на 10–15% за счёт уменьшения теплопотерь в стену.

Заключение

Стальные панельные радиаторы — практичное, эффективное и экономически обоснованное решение для большинства систем отопления. Они сочетают в себе современный дизайн, высокую теплоотдачу и простоту монтажа. При соблюдении условий эксплуатации служат десятилетиями, обеспечивая комфортный микроклимат в доме.

Главное при выборе — точный расчёт мощности, учёт типа системы и качество теплоносителя. Установка должна выполняться с соблюдением всех норм, включая разводку, крепление и опрессовку.

Выбирайте тип радиатора (11, 22, 33) в зависимости от теплопотерь помещения.
Учитывайте рабочее давление и качество воды в системе.
Предпочитайте закрытые контуры с ингибиторами коррозии.
Регулярно обслуживайте радиаторы: удаляйте воздух, очищайте от пыли.
Интегрируйте термостатические клапаны для экономии энергии.
