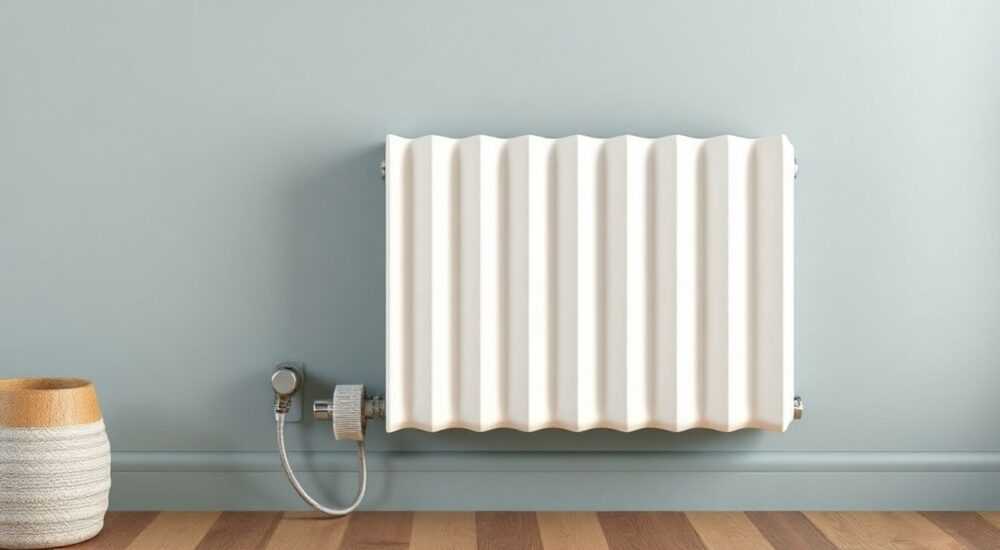

Батарея отопления своими руками

Создание отопительной батареи своими руками — задача, которая может показаться сложной на первый взгляд, но при грамотном подходе доступна даже домашнему мастеру без специального инженерного образования. Главное — понимать принципы работы системы отопления, учитывать теплотехнические характеристики материалов и соблюдать правила безопасности. Самодельные радиаторы могут быть эффективны, если они правильно рассчитаны, качественно собраны и надёжно подключены к системе.

Когда имеет смысл делать батарею отопления своими руками

Традиционно радиаторы отопления покупают в специализированных магазинах: они сертифицированы, рассчитаны на давление до 10–16 атмосфер и обеспечивают стабильную теплоотдачу. Однако в некоторых случаях домашние мастера задумываются о самостоятельной сборке. Причины могут быть разными: желание сэкономить, необходимость установить батарею нестандартного размера или форма, уникальный интерьерный дизайн.

Самодельные батареи чаще всего изготавливают в частных домах с автономным отоплением, где владелец контролирует параметры системы — температуру, давление и циркуляцию теплоносителя. В многоквартирных домах с централизованным отоплением установка самодельных радиаторов запрещена правилами эксплуатации жилых зданий. Даже если вы уверены в своей конструкции, перепланировка требует согласования с управляющей компанией и может повлечь штрафы.

Тем не менее, в загородных домах, дачах, мастерских и подсобных помещениях самодельные батареи встречаются нередко. Особенно популярны регистры из гладких стальных труб — простые, долговечные и легко воспроизводимые конструкции. Они хорошо работают в системах с естественной циркуляцией и отлично вписываются в лофт-интерьеры.

Главное преимущество самодельного решения — возможность адаптировать форму и размер под конкретное помещение. Например, под окном с нестандартной шириной или вдоль длинной стены гаража. Также можно использовать доступные материалы, например, остатки труб после ремонта.

Виды самодельных батарей: что можно сделать в домашних условиях

Не все типы радиаторов можно эффективно изготовить самостоятельно. Наиболее реалистичные варианты — это регистры из гладких труб, пластинчатые обогреватели и змеевики. Рассмотрим каждый тип подробнее.

• Регистры из стальных труб — самый распространённый вид самодельных батарей. Представляют собой горизонтальные трубы диаметром 50–150 мм, соединённые вертикальными перемычками. Теплоноситель движется по одной из труб, передавая тепло стенкам, которые нагревают воздух. Такие конструкции просты в изготовлении, долговечны и легко чистятся.
• Пластинчатые радиаторы — делаются из металлических листов, приваренных к трубе. Пластины увеличивают площадь теплоотдачи. Часто используются в гаражах и мастерских. Требуют точной сварки, иначе эффективность снижается.
• Змеевиковые обогреватели — спиралевидные конструкции из медной или стальной трубы. Хорошо работают в маленьких помещениях, но сложны в монтаже и неэффективны при больших объёмах.

Важно понимать, что «батарея» — это не просто ёмкость с горячей водой. Это элемент системы отопления, который должен соответствовать ряду технических параметров: иметь достаточную поверхность теплообмена, выдерживать давление и обеспечивать равномерный прогрев. Поэтому выбор типа зависит от назначения помещения, доступных инструментов и уровня мастерства.

Расчёты и проектирование: как определить мощность и размеры

Перед тем как приступить к сборке, необходимо выполнить теплотехнический расчёт. Он покажет, сколько тепла нужно для обогрева помещения, и какую площадь теплообмена должна иметь батарея.

Базовый расчёт: на 10 м² помещения с потолками до 3 метров требуется около 1 кВт тепловой мощности. Для комнаты 20 м² нужно 2000 Вт. Учитывайте также климатическую зону: в северных регионах норма увеличивается на 20–30%.

Формула для расчёта теплоотдачи стального регистра:

Q = K × F × ΔT

Где:

• Q — теплоотдача (Вт);
• K — коэффициент теплопередачи (для стали ~11,6 Вт/м²·°C);
• F — площадь поверхности трубы (м²);
• ΔT — разница между температурой теплоносителя и воздуха (обычно 60–70°C).

Например, одна труба диаметром 100 мм и длиной 2 метра имеет площадь поверхности около 0,63 м². При ΔT = 60°C, Q ≈ 11,6 × 0,63 × 60 ≈ 438 Вт. Значит, для 2000 Вт потребуется около 5 таких труб или несколько секций.

Шаги расчёта

1. Определите объём помещения (ширина × длина × высота).
2. Умножьте объём на 40 Вт/м³ — это базовая потребность в тепле.
3. Добавьте 15–20% на теплопотери через стены, окна, пол.
4. Выберите тип батареи и рассчитайте её общую теплоотдачу.
5. Скорректируйте длину, диаметр или количество секций.

Для точности можно использовать онлайн-калькуляторы или программы вроде Valtec, но для самодельных решений часто достаточно приближённых формул. Главное — не занижать мощность: лучше сделать с запасом, чем мерзнуть зимой.

Материалы и инструменты: что понадобится для сборки

Качество материалов напрямую влияет на срок службы и безопасность самодельной батареи. Используйте только проверенные компоненты.

Основные материалы

• Стальные трубы — диаметром 50–150 мм, толщина стенки не менее 3 мм. Подходят бесшовные или электросварные трубы по ГОСТ 3262-75.
• Заглушки — приварные или резьбовые. Резьбовые удобнее: позволяют чистить внутреннюю полость.
• Кран Маевского — для удаления воздуха из системы. Обязателен!
• Теплоизоляция (по желанию) — если батарея устанавливается в труднодоступном месте, можно утеплить заднюю часть для направления тепла в помещение.

Инструменты

• Сварочный аппарат (MIG или MMA) — для герметичных швов.
• Угловая шлифовальная машина («болгарка») — для резки труб.
• Уровень, рулетка, маркер — для точной разметки.
• Сборочные приспособления (угольники, фиксаторы) — чтобы трубы не смещались при сварке.
• Насос для опрессовки (или манометр с компрессором) — для проверки герметичности.

Цветные металлы, такие как медь, дают лучшую теплоотдачу, но их стоимость и сложность пайки делают их непрактичными для большинства самодельных проектов. Сталь остаётся оптимальным выбором по соотношению цена/прочность/доступность.

Пошаговая инструкция: сборка самодельной батареи

Рассмотрим сборку двухтрубного регистра — самого популярного варианта.

Шаг 1: Подготовка деталей

• Отрежьте две трубы нужной длины (например, 1,5 м).
• Подготовьте две перемычки (диаметром 25–32 мм) и две заглушки.
• Тщательно зачистите кромки от заусенцев и ржавчины.

Шаг 2: Сборка каркаса

• Приварите одну заглушку к нижней трубе.
• Приварите вторую заглушку к верхней трубе с противоположной стороны.
• Соедините трубы перемычками по концам. Верхняя перемычка — вход теплоносителя, нижняя — выход.

Шаг 3: Установка фитингов

• В верхнюю трубу вварите штуцер для крана Маевского.
• В нижнюю — штуцер для подключения к системе.
• Если используются резьбовые заглушки — установите их после сварки.

Шаг 4: Проверка герметичности

• Закройте все отверстия, кроме одного.
• Подайте воду под давлением 3–4 атм (в 1,5 раза выше рабочего).
• Выдержите 15–30 минут. Убедитесь, что нет течи по швам.

Шаг 5: Установка и подключение

• Закрепите батарею на кронштейнах или ножках.
• Подключите к системе через запорные краны.
• Заполните систему, выпустите воздух через кран Маевского.

Ошибки и риски: чего нельзя допускать при самостоятельной сборке

Самодельные батареи — это всегда компромисс между экономией и безопасностью. Вот самые частые ошибки:

• Слабые сварные швы — главная причина протечек. Швы должны быть сплошными, без пор и трещин.
• Недостаточная толщина стенки — тонкие трубы (менее 3 мм) не выдерживают давления и быстро ржавеют.
• Отсутствие крана Маевского — без него невозможно удалить воздух, что приводит к шуму и снижению теплоотдачи.
• Неправильный уклон — в системах с естественной циркуляцией трубы должны иметь уклон 3–5 мм на метр для движения теплоносителя.
• Установка в квартире с ЦО — запрещено и опасно. Даже небольшая утечка может затопить соседей.

Эксплуатация и обслуживание самодельного радиатора

После установки важно правильно ввести батарею в работу. Первый запуск проводите осторожно: медленно заполняйте систему, следите за давлением. Убедитесь, что кран Маевского работает.

В процессе эксплуатации:

• Ежегодно осматривайте швы и места подключения.
• Перед отопительным сезоном промывайте систему.
• При появлении ржавчины — зачистите и покрасьте термостойкой краской.
• Не закрывайте батарею плотными экранами — это снижает теплоотдачу на 30–50%.

Срок службы самодельного регистра — 10–15 лет при условии использования качественной воды и отсутствия гидроударов. В системах с антифризом срок может быть меньше из-за агрессивности теплоносителя.

Экспертное мнение

Сергей отмечает, что в 80% случаев проблемы возникают из-за некачественной сварки и неправильного расчёта. Он советует: «Сделайте чертёж, посчитайте мощность, потренируйтесь на обрезках. Лучше потратить неделю на подготовку, чем получить протечку в минус 20°C».

Вопросы и ответы

Заключение

Сделать батарею отопления своими руками — реально, но требует ответственного подхода. Это не просто сварка нескольких труб, а полноценный инженерный проект, включающий расчёты, выбор материалов, контроль качества и безопасную эксплуатацию.

• Самодельные батареи допустимы только в автономных системах отопления.
• Обязательно выполняйте теплотехнический расчёт и проверку на герметичность.
• Используйте качественные материалы и не экономьте на сварке.
• Установка в квартире с централизованным отоплением — нарушение закона.
• Регулярное обслуживание продлит срок службы самодельного радиатора.
