Батарея отопления устройство

Батарея отопления — это ключевой элемент системы обогрева зданий, обеспечивающий передачу тепловой энергии от теплоносителя в окружающее пространство. Устройство батареи основано на принципах конвекции и излучения, что позволяет эффективно поддерживать комфортную температуру в помещениях. Современные радиаторы отличаются разнообразием конструкций, материалов и технических решений, от которых напрямую зависят их тепловая мощность, долговечность и эстетика.

Принцип работы батареи: как она греет помещение

Работа любого радиатора основана на физическом процессе теплообмена. Горячий теплоноситель (обычно вода или антифриз) поступает из трубопровода в полости батареи, где отдаёт своё тепло стенкам корпуса. Нагретые поверхности, в свою очередь, передают энергию воздуху двумя способами: инфракрасным излучением и конвекцией.
Инфракрасное излучение действует наподобие солнца — оно нагревает предметы и стены, которые затем сами становятся источниками тепла. Конвекция же связана с движением воздушных масс: тёплый воздух поднимается вверх, а холодный опускается к полу, создавая циркуляцию. Благодаря этому комната прогревается равномерно.
Эффективность радиатора зависит не только от температуры воды, но и от площади его теплоотдающей поверхности. Чем больше рёбер, пластин или секций, тем выше производительность. Современные модели часто оснащаются конвекторными панелями, усиливающими поток воздуха.

Теплоноситель и температурный режим

В системах центрального отопления температура теплоносителя может достигать 90–105 °C, тогда как в автономных котельных — обычно 60–80 °C. Это влияет на выбор типа радиатора: алюминиевые и биметаллические лучше работают при высоких давлениях и температурах, тогда как стальные требуют более мягких условий.
Кроме того, важно учитывать перепады давления. В многоэтажках возможны гидроудары, поэтому радиатор должен выдерживать до 15–25 атмосфер. Для частного дома достаточно 6–10 атм.

• Оптимальная температура поверхности радиатора — 60–75 °C.
• Перегрев свыше 80 °C снижает КПД и может вызвать ожоги.
• Недогрев ниже 45 °C приводит к дискомфорту и образованию конденсата.

Основные типы радиаторов: сравнение и особенности

На рынке представлены четыре основных типа радиаторов: чугунные, стальные, алюминиевые и биметаллические. Каждый из них имеет свои достоинства, недостатки и сферы применения. Понимание различий помогает сделать осознанный выбор.
Чугунные радиаторы — классика жанра. Они медленно нагреваются, но долго сохраняют тепло. Идеальны для систем с нестабильной подачей тепла, так как обладают высокой инерционностью. При этом они тяжёлые, хрупкие и не всегда сочетаются с современным интерьером.
Стальные радиаторы бывают панельными и трубчатыми. Первые — самые распространённые в Европе благодаря низкой стоимости и хорошей теплоотдаче. Вторые — прочнее, долговечнее и подходят для высокого давления.
Алюминиевые радиаторы отличаются максимальной теплоотдачей — одна секция может выдавать до 200 Вт. Однако они чувствительны к качеству теплоносителя и не рекомендованы для центрального отопления с агрессивной водой.
Биметаллические — гибрид стали и алюминия. Стальной сердечник контактирует с водой, а алюминиевый корпус обеспечивает высокую теплоотдачу. Это лучший выбор для городских квартир.

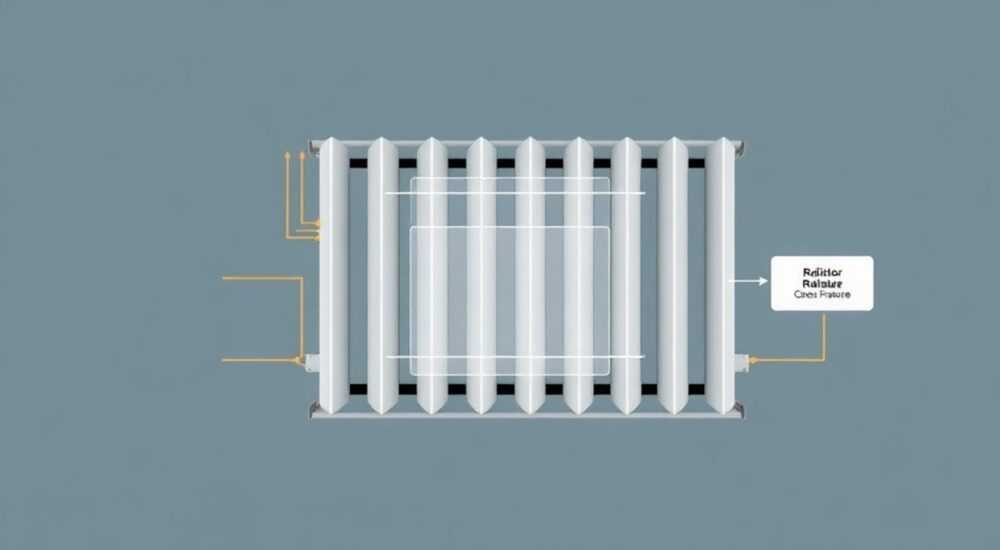

Устройство современных батарей: из чего они состоят

Вне зависимости от типа, все радиаторы имеют схожую конструктивную логику. Разберём устройство на примере биметаллического и панельного радиатора — двух самых популярных видов.
Биметаллический радиатор состоит из:

• Внутреннего стального или медного каркаса — он контактирует с теплоносителем и выдерживает давление;
• Алюминиевого корпуса — формирует внешние рёбра для увеличения теплоотдачи;
• Межсекционных соединений — ниппели с уплотнителями;
• Заглушек, крана Маевского и кронштейнов для крепления.

Панельный стальной радиатор — это сварная конструкция из двух штампованных листов, между которыми образуются каналы для движения воды. Дополнительно могут быть добавлены конвекторные пластины (тип 10, 11, 21, 22, 33), увеличивающие эффективность.

Ключевые компоненты и их назначение

1. Корпус — основная часть, отвечающая за теплоотдачу. Изготавливается из термостойких материалов.
2. Каналы для теплоносителя — по ним циркулирует вода. Форма и диаметр влияют на гидравлическое сопротивление.
3. Конвекторные пластины — усиливают конвекцию, увеличивая площадь теплообмена.
4. Крепёжные элементы — кронштейны, позволяющие закрепить радиатор на стене.
5. Кран Маевского — устройство для удаления воздуха из системы.

Как выбрать правильную батарею: критерии подбора

Выбор радиатора — не просто вопрос дизайна. Он требует учёта множества технических факторов. Вот ключевые шаги:

1. Определите тип системы отопления: центральное или индивидуальное.
2. Узнайте рабочее давление и температуру теплоносителя.
3. Рассчитайте необходимую тепловую мощность для каждого помещения.
4. Подберите тип радиатора по материалу и конструкции.
5. Убедитесь в совместимости с интерьером и возможностями монтажа.

Тепловая мощность рассчитывается исходя из объёма комнаты: 40–50 Вт на 1 м³. Например, для комнаты 4×5×2,7 м (54 м³) потребуется около 2700 Вт. Если использовать биметаллические секции по 180 Вт, понадобится 15 секций.

Что проверять при покупке

• Наличие паспорта изделия с указанием характеристик.
• Гарантию производителя (от 3 лет и выше).
• Качество покраски — без пузырей, трещин, сколов.
• Проверку на герметичность (опрессовка).
• Соответствие ГОСТ Р 57125-2016 для радиаторов отопления.

Монтаж и подключение: правила установки

Правильная установка — залог эффективной и безопасной работы. Даже самый дорогой радиатор будет греть плохо при неправильном монтаже.
Радиатор должен быть установлен:

• На расстоянии 10–15 см от пола — для свободной конвекции.
• Не менее чем на 5 см от подоконника — иначе тёплый воздух будет задерживаться.
• На 3–5 см от стены — если нет отражающего экрана.

Подключение бывает нескольких типов:

• Боковое — наиболее эффективное, применяется при подводке труб сбоку.
• Нижнее — скрывает трубы, но требует термостатических клапанов.
• Диагональное — для длинных радиаторов (более 1,2 м), предотвращает холодный конец.

Обслуживание и долговечность: уход за радиаторами

Даже самые надёжные батареи нуждаются в уходе. Без обслуживания срок службы может сократиться вдвое.
Регулярные мероприятия:

• Ежегодно перед отопительным сезоном — промывка и опрессовка.
• Раз в месяц — протирка пыли, особенно между рёбрами.
• По необходимости — спуск воздуха через кран Маевского.
• Раз в 3–5 лет — проверка креплений и замена уплотнителей.

Чугунные радиаторы почти не требуют ухода, но их трудно промыть. Алюминиевые и биметаллические нуждаются в защите от кислорода и щелочности воды. В идеале — установка фильтров механической очистки на входе в систему.

Экспертное мнение

Современные технологии делают отопление всё более интеллектуальным. Появляются радиаторы с термоголовками, Wi-Fi-управлением и встроенными датчиками температуры. Однако базовые принципы остаются неизменными.

Также растёт популярность низкотемпературных систем (например, 55/45 °C), где эффективнее работают панельные и чугунные радиаторы. Это связано с переходом на энергосберегающие котлы и тепловые насосы.

Вопросы и ответы

Заключение

Устройство батареи отопления — это продуманная система теплообмена, сочетающая физические законы, инженерные решения и материалы. От правильного выбора и монтажа зависит не только комфорт, но и энергоэффективность, безопасность и долговечность всей системы.

• Теплоотдача зависит от материала, конструкции и площади поверхности.
• Биметаллические радиаторы — оптимальны для большинства городских квартир.
• Правильный монтаж включает соблюдение расстояний и выбор схемы подключения.
• Регулярное обслуживание продлевает срок службы на 30–50%.
• Современные технологии позволяют управлять микроклиматом с телефона, но базовая инфраструктура должна быть надёжной.
