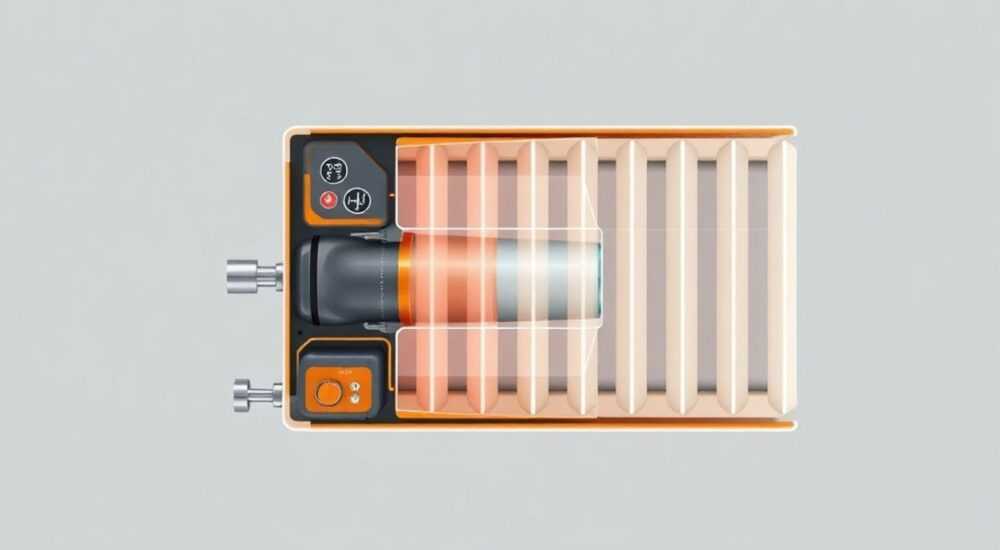

Батарея отопления в разрезе

Радиатор отопления в разрезе — это не просто металлическая конструкция под окном, а сложный инженерный элемент системы обогрева, который работает по четким физическим законам. Он передает тепло от теплоносителя в помещение за счет конвекции и излучения, обеспечивая комфортную температуру зимой. Чтобы понять, как выбрать, установить и обслуживать батарею эффективно, нужно знать её устройство, принцип работы и особенности разных типов.

Устройство батареи отопления в разрезе

Если представить, что вы «разрезали» батарею пополам, вы увидите внутреннюю структуру, от которой напрямую зависит её эффективность. Внутри радиатора проходят каналы — вертикальные или горизонтальные, по которым движется горячая вода или другой теплоноситель. Эти каналы соединяют верхний и нижний коллекторы, через которые теплоноситель поступает и отводится.

Каждая секция радиатора — это самостоятельный модуль, состоящий из двух полых камер и соединительных перемычек. В панельных радиаторах (например, стальных) теплообменник представляет собой сваренные листы с зигзагообразными каналами. В секционных — алюминиевых, чугунных или биметаллических — теплоноситель проходит через сердечник каждой секции.

Тепло передается наружным стенкам радиатора, которые нагреваются и отдают энергию воздуху. Чем больше площадь поверхности, тем выше теплоотдача. Дополнительно в конструкции могут быть конвекционные ребра — тонкие пластины, увеличивающие площадь теплообмена и ускоряющие циркуляцию воздуха.

Основные элементы конструкции

• Коллекторы — верхний и нижний накопительные камеры, распределяющие теплоноситель по секциям.
• Секции — модульные части радиатора, соединяемые ниппелями. Количество секций влияет на мощность.
• Заглушки — герметизируют торцы радиатора, предотвращая утечку.
• Кран Маевского — устройство для удаления воздуха из системы, монтируется в верхней точке.
• Подключения — резьбовые патрубки для присоединения к трубопроводу (обычно G½ или G¾).

Принцип работы радиатора отопления

Работа батареи основана на трех физических процессах: теплопроводности, конвекции и тепловом излучении. Горячая вода из стояка поступает в радиатор, нагревает его стенки. Металл, обладающий высокой теплопроводностью, быстро передает тепло наружу.

Нагретый воздух поднимается вверх, создавая конвекционный поток. Холодный воздух с пола подтягивается к радиатору, нагревается и продолжает цикл. Этот процесс обеспечивает равномерное распределение тепла в помещении. Одновременно радиатор излучает инфракрасное тепло, которое воспринимается как ощущение тепла кожей.

В системах с естественной циркуляцией теплоноситель движется за счет разницы плотности горячей и холодной воды. В принудительных системах используется насос. От скорости потока и температуры теплоносителя зависит, насколько быстро и эффективно будет прогреваться помещение.

Виды радиаторов: сравнение материалов и конструкций

Выбор радиатора зависит от условий эксплуатации: давления в системе, химического состава теплоносителя, требуемой теплоотдаче и бюджета. Ниже — детальное сравнение четырёх основных типов.

Чугунные радиаторы

Традиционные «гармошки» — МС-140 — до сих пор популярны в старом жилом фонде. Они медленно нагреваются, но долго остывают, устойчивы к перепадам давления и агрессивному теплоносителю. Идеальны для централизованного отопления с нестабильными параметрами.

Стальные панельные радиаторы

Легкие, дешевые, быстро нагреваются. Бывают типов 10, 11, 21, 22, 33 — цифры указывают количество панелей и конвекционных ребер. Тип 22 — самый распространённый. Минус — чувствительность к гидроударам и коррозии при сливании воды.

Алюминиевые радиаторы

Обладают высокой теплоотдачей, легкие, современный дизайн. Но требуют нейтрального теплоносителя (pH 7–8). Не подходят для централизованного отопления без промывки и контроля качества воды. Часто используются в автономных системах.

Биметаллические радиаторы

Сочетают стальной сердечник (устойчив к давлению и коррозии) и алюминиевый корпус (высокая теплоотдача). Лучший выбор для многоэтажек с высоким давлением. Цена выше, но срок службы и надежность оправдывают затраты.

Как выбрать радиатор отопления: ключевые критерии

Выбор начинается с расчета необходимой мощности. На 1 м² площади при стандартной высоте потолков (2.7 м) требуется 100 Вт тепла. Для угловой комнаты с двумя наружными стенами — 120–130 Вт/м².

Формула:
Мощность (Вт) = Площадь (м²) × Удельная нагрузка (Вт/м²)

Например, для комнаты 18 м²: 18 × 100 = 1800 Вт. Если одна секция выдает 180 Вт — нужно 10 секций.

Факторы, влияющие на выбор

• Тип системы отопления: централизованная или автономная. В домах с ЦО лучше ставить чугун или биметалл.
• Давление в сети: в высотках может достигать 12–15 бар. Проверяйте паспортные данные радиатора.
• Качество теплоносителя: жесткая вода, примеси, кислотность — всё это влияет на долговечность.
• Внешний вид: современные радиаторы бывают белыми, цветными, с декоративными экранами.
• Способ подключения: боковое, нижнее, диагональное. Влияет на гидравлическое сопротивление и КПД.

Монтаж и подключение батареи: ошибки и рекомендации

Правильная установка — залог эффективной работы. Радиатор должен быть строго горизонтальным, с небольшим уклоном (1–2 мм на метр) в сторону крана Маевского для удаления воздуха.

Подключение выполняется через запорно-регулирующую арматуру: шаровые краны, термостатические головки, балансировочные клапаны. Термоголовка позволяет автоматически регулировать температуру в зависимости от заданного значения.

Типичные ошибки монтажа

1. Отсутствие воздухоотводчика — приводит к завоздушиванию и снижению теплоотдачи.
2. Неправильный уклон — мешает циркуляции и скоплению воздуха в верхней точке.
3. Использование дешевых переходников — риск протечек и коррозии.
4. Подключение без байпаса в однотрубной системе — при закрытии крана прекращается циркуляция для других радиаторов.
5. Плотное прилегание к стене — между радиатором и стеной должен быть зазор 2–3 см, а лучше — отражающий экран.

Эксплуатация и обслуживание: продление срока службы

Даже самый качественный радиатор выйдет из строя при неправильном уходе. Основная причина — коррозия и образование накипи внутри каналов.

В автономных системах используйте антикоррозийные присадки и деаэрированную воду. В централизованных — нельзя сливать теплоноситель летом: это ускоряет коррозию внутренних поверхностей.

Регулярно проводите профилактику:

• Перед отопительным сезоном проверяйте краны и соединения на предмет течи.
• Один раз в год промывайте радиаторы, особенно если заметили снижение теплоотдачи.
• Очищайте пыль с ребер — она снижает эффективность на 10–15%.
• Следите за показаниями манометра и работой термоголовок.

Профессиональная промывка с помощью компрессора или химических реагентов удаляет шлам и накипь. В многоквартирных домах такую процедуру проводят управляющие компании, но можно заказать и индивидуально.

Экспертное мнение

Он также отмечает важность гидравлического расчета: «Если в системе много радиаторов, нужно балансировать потоки. Иначе дальние батареи будут холодными. Используйте радиаторы с балансировочными клапанами — это повысит комфорт и сэкономит энергоресурсы.»

Вопросы и ответы

Заключение

Батарея отопления в разрезе — это окно в мир инженерной мысли, где каждый миллиметр конструкции играет свою роль. Понимание устройства, принципа работы и особенностей материалов помогает сделать осознанный выбор, избежать ошибок при монтаже и продлить срок службы оборудования.

Современные радиаторы — это не просто обогреватели, а элементы энергоэффективной системы, которые можно адаптировать под любые условия. Главное — учитывать тип системы, качество теплоносителя, требования к мощности и соблюдать правила установки и ухода.

• Чугун и биметалл — лучшие варианты для централизованного отопления.
• Теплоотдача зависит от площади, материала и способа подключения.
• Грамотный монтаж включает уклон, воздухоотводчик и запорную арматуру.
• Регулярное обслуживание предотвращает засоры и коррозию.
• Расчет мощности — обязательный этап перед покупкой.
