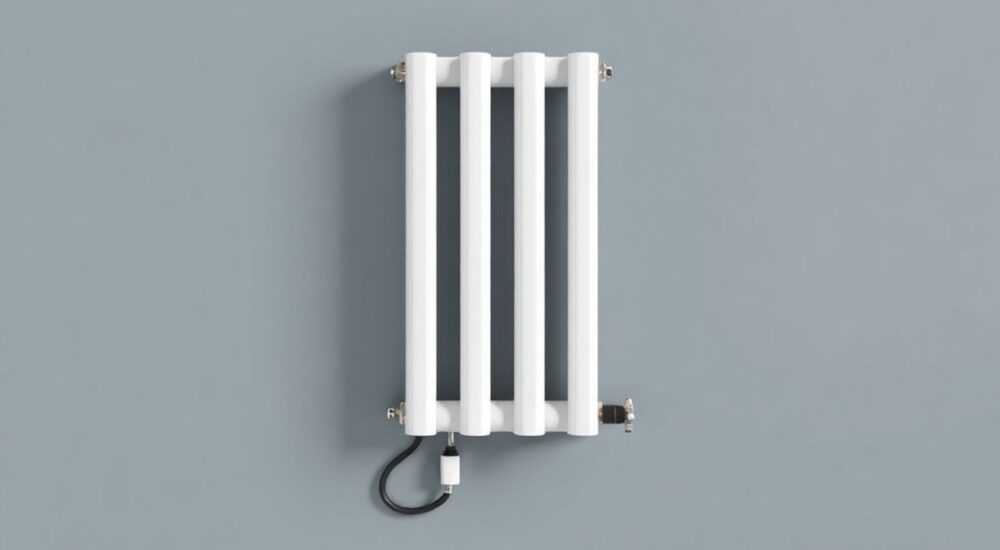

Батарея отопления вертикальная с нижним подключением

Батарея отопления вертикальная с нижним подключением — это современное решение для помещений с ограниченным пространством, сложной планировкой или дизайнерскими ограничениями. Такие радиаторы позволяют сохранить эстетику интерьера, скрыть трубы в полу или плинтусе и обеспечить равномерный прогрев даже в высоких комнатах. Особенно актуальны они в новых жилых домах, офисах с панорамными окнами и квартирах с индивидуальной системой отопления. Главное — правильно подобрать модель, учесть особенности гидравлики и избежать типичных ошибок монтажа.

Что такое вертикальная батарея с нижним подключением

Вертикальная батарея с нижним подключением — это отопительный прибор, выполненный в форме высокого узкого корпуса, где подвод и отвод теплоносителя осуществляются снизу, а не сбоку, как в классических моделях. Такое решение стало популярным благодаря развитию технологий теплообмена и росту спроса на минимализм в интерьере. Внутри радиатора расположены вертикальные каналы, по которым циркулирует горячая вода, нагревая металлические панели, а затем — воздух в помещении.

Такие радиаторы изготавливаются из стали, алюминия, биметалла или меди. Нижнее подключение требует наличия специальных коллекторов — распределителей потока, которые обеспечивают равномерное распределение теплоносителя по всей высоте прибора. Это особенно важно: при неправильной гидравлике верхняя часть может оставаться холодной, а вся система теряет эффективность.

Представьте ситуацию: вы хотите установить радиатор под панорамным окном, но не хотите, чтобы трубы бежали по стене и портили вид. Или вам нужно заменить старую батарею в комнате с низким потолком и узкими стенами. Именно для таких случаев и предназначены вертикальные радиаторы с нижним подключением. Они не просто решают задачу обогрева — они становятся частью дизайна.

Преимущества и недостатки

Преимущества таких радиаторов очевидны. Во-первых, эстетика: отсутствие видимых труб делает пространство визуально чище. Во-вторых, компактность — вертикальная форма позволяет разместить радиатор даже в узком коридоре или между окном и дверью. В-третьих, они идеально подходят для помещений с высокими потолками (от 3 метров), где горячий воздух скапливается вверху — вертикальная конструкция обеспечивает лучшую конвекцию.

Кроме того, нижнее подключение упрощает модернизацию систем отопления в старых зданиях. Не нужно переносить трубы к потолку — достаточно вывести их из пола. Это снижает затраты на ремонт и ускоряет монтаж. Многие модели имеют встроенную термостатическую арматуру, что позволяет точно регулировать температуру в каждой комнате.

Однако есть и недостатки. Первый — стоимость: такие радиаторы на 20–40% дороже стандартных боковых моделей. Второй — чувствительность к качеству теплоносителя: из-за сложной внутренней гидравлики они быстрее засоряются, особенно в старых системах с ржавчиной. Третий — требуют точного расчета гидравлического сопротивления. Неправильно подобранная циркуляционная помпа может привести к снижению теплоотдачи на 30%.

Также важно учитывать, что не все производители предлагают широкий выбор моделей с нижним подключением. Чаще всего это премиальные бренды — Rifar, Kermi, Global, DeLonghi. Бюджетные китайские аналоги могут не выдерживать давления выше 10 бар, что недопустимо в центральных системах.

Как выбрать вертикальный радиатор: ключевые критерии

При выборе вертикального радиатора с нижним подключением нужно ориентироваться на три основных параметра: материал, теплоотдачу и тип подключения.

Материал определяет долговечность и совместимость с системой. Алюминий — легкий и быстро нагревается, но чувствителен к химическому составу воды. Сталь — дешевле, но подвержена коррозии. Биметалл — лучший выбор для центральных систем: стальной каркас выдерживает высокое давление, а алюминиевая оболочка обеспечивает высокую теплоотдачу. Медные радиаторы — эксклюзив, но очень дороги и требуют профессиональной установки.

Теплоотдача измеряется в ваттах и должна соответствовать объему помещения. Для расчета используйте простую формулу: 40 Вт на 1 м³. Например, комната 3×4×2,8 м = 33,6 м³ → требуется 1344 Вт. Учитывайте теплопотери: если окна большие, стены не утеплены, или помещение угловое — добавьте 15–25% к расчету.

Подключение должно быть совместимо с вашей системой. Нижнее подключение бывает двух типов: однотрубное и двухтрубное. В однотрубной системе (часто в старых домах) теплоноситель проходит последовательно через все радиаторы — здесь важна точная балансировка. В двухтрубной (новые дома, индивидуальные системы) — подача и обратка разделены, что позволяет ставить термостаты и добиваться равномерного прогрева.

Не забывайте про наличие сертификатов — EN 442, ISO 9001. Проверяйте наличие гарантии (минимум 5 лет) и наличие технической документации. Качественные модели всегда имеют маркировку на корпусе и комплект с крепежом, заглушками и воздухоотводчиком.

Пошаговая установка: от подготовки до тестирования

Установка вертикального радиатора с нижним подключением требует точности. Вот пошаговый алгоритм:

1. Подготовка. Отключите систему отопления, слейте воду. Очистите место монтажа от пыли и старых креплений. Убедитесь, что пол ровный — иначе радиатор будет перекошен.
2. Разметка. Нанесите разметку на стену, учитывая расположение труб в полу. Используйте уровень — отклонение не должно превышать 2 мм на метр.
3. Установка креплений. Закрепите кронштейны на стене. Для тяжелых моделей (более 50 кг) используйте анкерные болты, а не дюбели.
4. Подключение труб. Подведите трубы к нижним коллекторам. Используйте гибкие шланги с резьбой G ½» или G ¾». Обязательно установите шаровые краны и воздухоотводчик.
5. Монтаж радиатора. Аккуратно поднимите прибор и зафиксируйте его на кронштейнах. Проверьте герметичность соединений.
6. Пробный запуск. Постепенно заполните систему водой. Откройте воздухоотводчик до появления воды — это уберет воздушные пробки. Проверьте температуру по всей высоте радиатора.
7. Балансировка. Если система двухтрубная — установите термоголовку. Для однотрубной — используйте балансировочные клапаны.

После монтажа оставьте систему в работе на 2–3 часа. Проверьте, нет ли капель у соединений, равномерно ли греется весь радиатор. Если верхняя часть холоднее — значит, есть воздушная пробка или неправильный уклон труб.

Частые ошибки монтажа и как их избежать

Даже опытные монтажники допускают ошибки при установке вертикальных радиаторов с нижним подключением. Вот самые распространенные:

• Неправильный выбор высоты. Слишком высокий радиатор (выше 2,2 м) создает неравномерный прогрев — верхняя часть остывает быстрее. Оптимально — 1,4–1,8 м.
• Игнорирование воздухоотводчика. Без автоматического воздухоотводчика система будет работать с перебоями. Даже если в комплекте его нет — докупайте отдельно.
• Использование пластиковых труб без армирования. При температуре выше 85 °C ППР-трубы деформируются. Используйте металлопластик или медные.
• Отсутствие фильтра грязи. В системах с ржавой водой фильтр обязателен — иначе радиатор забьётся за 1–2 сезона.
• Слишком маленький диаметр труб. Для радиатора мощностью 1500 Вт нужен диаметр не менее ¾». Меньше — снизится давление и теплоотдача.

Особенно критична ошибка при подключении в однотрубных системах. Если не установить байпас (обходной патрубок), радиатор станет «узким местом» в системе — теплоноситель будет обходить его, и соседние батареи останутся холодными. Решение — установить байпас с шаровым краном и термостатическим клапаном.

Экспертное мнение: что говорят инженеры

«Вертикальные радиаторы с нижним подключением — это не модный тренд, а логичное развитие систем отопления. Они решают реальные проблемы: в современных квартирах мало свободных стен, а окна всё чаще выходят на балконы или лоджии. Традиционные батареи не помещаются. А если вы делаете ремонт в историческом здании, где нельзя трогать стены — вертикальный радиатор с подключением из пола — единственный вариант», — рассказывает Елена Морозова, главный инженер проектного бюро «Тепло+».

Она отмечает, что в 70% случаев, когда клиенты выбирают такие радиаторы, они не знают о требованиях к гидравлике. «Мы часто получаем обращения: „Радиатор не греет“. Приходится разбирать систему — и оказывается, что подключили в однотрубную сеть без байпаса, или использовали насос с низким напором. Важно: радиатор должен быть не просто установлен, а правильно встроен в систему».

Елена рекомендует всегда проводить теплотехнический расчет перед покупкой. «Не покупайте радиатор по фото в интернете. Узнайте: какое давление в вашей системе? Какой объем помещения? Какие теплопотери? Без этого вы рискуете получить красивую, но холодную батарею».

Также она подчеркивает важность сервиса: «Выбирайте бренды с официальной поддержкой в вашем городе. Гарантия — это хорошо, но если нет технической поддержки, то и гарантия не поможет».

Вопросы и ответы

Заключение

Вертикальная батарея с нижним подключением — это не просто альтернатива традиционным радиаторам, а продуманное инженерное решение для современных условий. Она сочетает эстетику, функциональность и технологичность, позволяя обогревать даже самые сложные пространства без ущерба дизайну. Однако успех зависит не от модели, а от правильного подбора, грамотного монтажа и соблюдения гидравлических требований.

Не стоит экономить на материалах и монтаже. Качественный биметаллический радиатор с автоматическим воздухоотводчиком и балансировкой прослужит 20+ лет. А неправильно установленная дешевая модель — станет источником постоянных проблем: шумов, протечек, перерасхода энергии.

• Вертикальные радиаторы с нижним подключением идеальны для интерьеров с ограниченным пространством и панорамными окнами.
• Лучший материал — биметалл для центральных систем, алюминий — только для автономных.
• Обязательно устанавливайте воздухоотводчик, фильтр грязи и балансировочные клапаны.
• Диаметр труб должен быть не менее ¾» для мощных радиаторов.
• Монтаж требует точности — даже 1° перекоса может нарушить циркуляцию.
