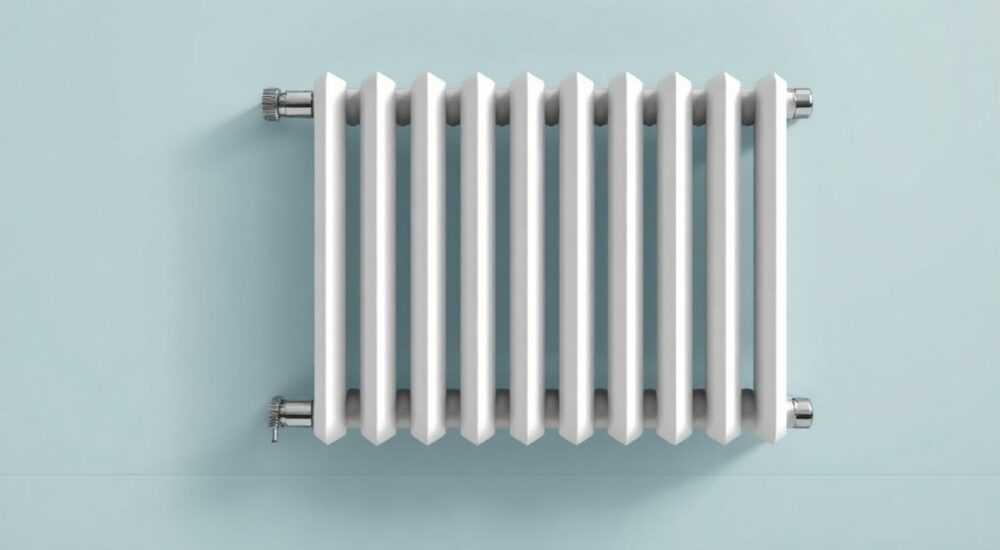

Батарея парового отопления

Батарея парового отопления — это один из старейших, но до сих пор применяемых типов тепловых приборов в промышленных, жилых и общественных зданиях, особенно в старом фонде и регионах с холодным климатом. В отличие от современных водяных систем, паровое отопление использует водяной пар как теплоноситель, что позволяет эффективно передавать энергию на большие расстояния с минимальными потерями. Однако его эксплуатация требует специфических знаний, регулярного обслуживания и понимания физических особенностей паровой среды. Многие домовладельцы сталкиваются с шумом, неравномерным прогревом, коррозией или даже авариями — не потому, что система устарела, а потому что её неправильно обслуживают или модернизируют. Понимание устройства, принципов работы и особенностей ухода за батареями парового отопления — ключ к комфорту, безопасности и экономии.

Что такое батарея парового отопления

Батарея парового отопления — это теплообменник, предназначенный для передачи тепла от насыщенного пара к воздуху помещения. Обычно она представляет собой чугунную или стальную секционную конструкцию с внутренними каналами, по которым движется пар под давлением. В отличие от водяных радиаторов, где теплоноситель циркулирует в замкнутом контуре при температуре 60–90 °C, паровая батарея работает при температурах до 120–140 °C и давлении от 0,2 до 2 атмосфер. Это позволяет ей быстро нагревать большие объёмы воздуха, что особенно ценно в высоких помещениях — складах, церквях, школах, больницах.
Такие системы были широко распространены в СССР и США в первой половине XX века. До сих пор они функционируют в тысячах зданий, особенно в северных регионах России, где зимы суровы, а энергетическая инфраструктура не подвергалась полной реконструкции. Современные аналоги — конвекторы и панельные радиаторы — не всегда способны заменить их без полной перестройки системы.

Как работает паровое отопление

Принцип работы основан на фазовом переходе воды — при нагреве до кипения она превращается в пар, который под давлением поступает в трубопроводы и батареи. При контакте с более холодными поверхностями радиатора пар конденсируется, отдавая скрытую теплоту парообразования (около 2257 кДж/кг). Это в несколько раз больше, чем теплота, отдаваемая водой при охлаждении на 1 °C. Именно поэтому паровая система так эффективна — даже небольшой объём пара способен отдать значительное количество энергии.
Конденсат стекает по уклону обратно в котёл, где снова нагревается. Важно, чтобы он не застаивался — иначе возникает гидравлический удар, шум и коррозия. Для этого в каждой батарее установлены воздухоотводчики (вентили или автоматические клапаны) и конденсатоотводчики (термостатические или поплавковые). Без них система не будет работать стабильно.
Пар подаётся от котла по одному или двум трубам — в зависимости от схемы. В однотрубных системах пар и конденсат движутся по одному каналу, что проще, но менее управляемо. Двухтрубные системы сложнее, но позволяют регулировать подачу и отводить конденсат отдельно.

Устройство батареи парового отопления

Стандартная паровая батарея состоит из нескольких ключевых компонентов:

• Секции — чугунные или стальные элементы, соединённые резьбой или литыми переходами. Каждая секция увеличивает площадь теплообмена.
• Воздухоотводчик — автоматический или ручной клапан, расположенный в верхней части батареи. Открывается при накоплении воздуха, закрывается при появлении пара.
• Конденсатоотводчик — термостатический или поплавковый механизм, расположенный внизу. Пропускает конденсат, но не даёт выходить пару.
• Подводящие и отводящие патрубки — резьбовые или фланцевые соединения, через которые пар поступает и конденсат уходит.
• Крепления и ножки — обеспечивают устойчивость и компенсируют тепловое расширение.

В старых системах часто встречаются батареи с ручными воздухоотводчиками — их нужно периодически открывать для выпуска воздуха. В современных моделях используются автоматические клапаны, такие как «Vaporstat» или «Steam-O-Matic», которые работают без участия человека.

Преимущества и недостатки

Паровое отопление имеет ряд неоспоримых преимуществ, особенно в условиях больших зданий и холодного климата. Во-первых, оно обеспечивает высокую тепловую мощность при минимальном объёме теплоносителя. Во-вторых, система не требует электропитания — нет насосов, контроллеров, датчиков. В-третьих, паровая сеть может работать при низком давлении, что снижает требования к герметичности по сравнению с высокотемпературными водяными системами.
Однако у неё есть и серьёзные недостатки. Главный — это шум: при движении пара по трубам и конденсации в радиаторах возникает характерный стук, шипение, гул. Это не дефект — а физическое явление. Также паровая система требует точного балансирования: если один радиатор перегревается, другой может остаться холодным. Кроме того, риск коррозии выше, чем в водяных системах, особенно если в конденсате остаются кислород и диоксид углерода.

Основные проблемы и их решение

Чаще всего владельцы сталкиваются с пятью типичными проблемами:

• Холодные батареи — чаще всего из-за засорённого конденсатоотводчика или завоздушивания. Решение: очистка или замена клапана, ручной выпуск воздуха.
• Шум и стук — вызваны гидравлическими ударами при быстром конденсировании пара. Причина — неправильный уклон труб или слишком высокое давление. Решение: установка дроссельных клапанов, регулировка давления на котле до 0,3–0,5 атм.
• Течи в соединениях — следствие коррозии или ослабления резьбы. Решение: замена прокладок, использование термостойкой ленты (PTFE), замена старых труб на сталь с защитным покрытием.
• Перегрев помещений — возникает при отсутствии термостатов. Решение: установка термостатических клапанов на подводке или замена на автоматические системы управления.
• Конденсат не возвращается в котёл — приводит к перерасходу воды и снижению давления. Решение: проверка уклона труб (минимум 1:50), установка конденсатных насосов.

Особенно опасна ситуация, когда пар выходит через воздухоотводчик — это означает, что конденсатоотводчик не работает. В таком случае необходимо немедленно отключить подачу пара и вызвать специалиста.

Ремонт и обслуживание

Регулярное обслуживание — залог долгой жизни паровой системы. Рекомендуется проводить его ежегодно, до начала отопительного сезона.

1. Проверка давления — используйте манометр на котле. Оптимальное давление — 0,2–0,5 атм. Выше — риск аварии, ниже — нехватка тепла.
2. Очистка воздухоотводчиков — снимите их, промойте в уксусе или растворе лимонной кислоты, проверьте подвижность иглы.
3. Замена конденсатоотводчиков — даже если они «работают», через 5–7 лет их ресурс исчерпан. Заменяйте на современные термостатические модели (например, Armstrong или Danfoss).
4. Проверка уклона труб — используйте уровень. Уклон должен быть не менее 1 см на 2 метра в сторону котла.
5. Осмотр на течи — пройдитесь по всем соединениям, особенно в подвалах. Используйте мыльный раствор — пузырьки укажут на утечку.

Модернизация парового отопления

Полная замена паровой системы на водяную — дорого и часто нецелесообразно. Гораздо эффективнее — модернизация. Современные решения позволяют сохранить старые батареи, но сделать систему безопаснее и точнее.

• Установка автоматических конденсатоотводчиков — заменяют устаревшие «вентили» на термостатические клапаны с датчиками температуры.
• Термостатические клапаны на входе — позволяют регулировать температуру в каждом помещении без перепадов давления.
• Изоляция труб — утепление паропроводов минеральной ватой или вспененным полиэтиленом снижает потери на 15–20%.
• Контроллеры давления — электронные устройства, которые поддерживают давление в пределах 0,3 атм, отключая котёл при превышении.
• Обратные клапаны — предотвращают обратный поток конденсата и гидроудары.

В некоторых случаях целесообразно заменить старые чугунные батареи на современные стальные с высокой теплоотдачей — они легче, компактнее и лучше совместимы с автоматикой. Но это требует перерасчёта системы.

Экспертное мнение

Марина отмечает, что основная причина отказа от парового отопления — не его неэффективность, а отсутствие квалифицированного персонала. Многие «специалисты» просто заменяют паровые батареи на водяные, не понимая, что при этом теряется ключевое преимущество — энергонезависимость. По её данным, 70% аварий в старых системах происходят из-за неправильной замены конденсатоотводчиков на водяные клапаны.

Вопросы и ответы

Заключение

Батарея парового отопления — это не пережиток прошлого, а надёжная, энергонезависимая система, способная служить десятилетиями. Её ключевое преимущество — высокая теплоотдача при минимальных затратах на циркуляцию. Однако это преимущество превращается в проблему при отсутствии технического обслуживания. Шум, холодные радиаторы, течи — всё это не признаки устаревания, а симптомы неправильной эксплуатации.
Современные технологии — автоматические конденсатоотводчики, термостатические клапаны, электронное управление давлением — позволяют превратить старую систему в точный, безопасный и экономичный источник тепла. Не стоит спешить с заменой. Часто проще и дешевле отремонтировать, чем перестраивать.

• Батарея парового отопления работает за счёт конденсации пара — это даёт высокую теплоотдачу.
• Ключевые элементы — воздухоотводчик и конденсатоотводчик. Без них система не работает.
• Регулярное обслуживание (раз в год) предотвращает 90% аварий.
• Не закрывайте воздухоотводчики — это опасно!
• Модернизация проще и дешевле полной замены — используйте современные клапаны и автоматику.
