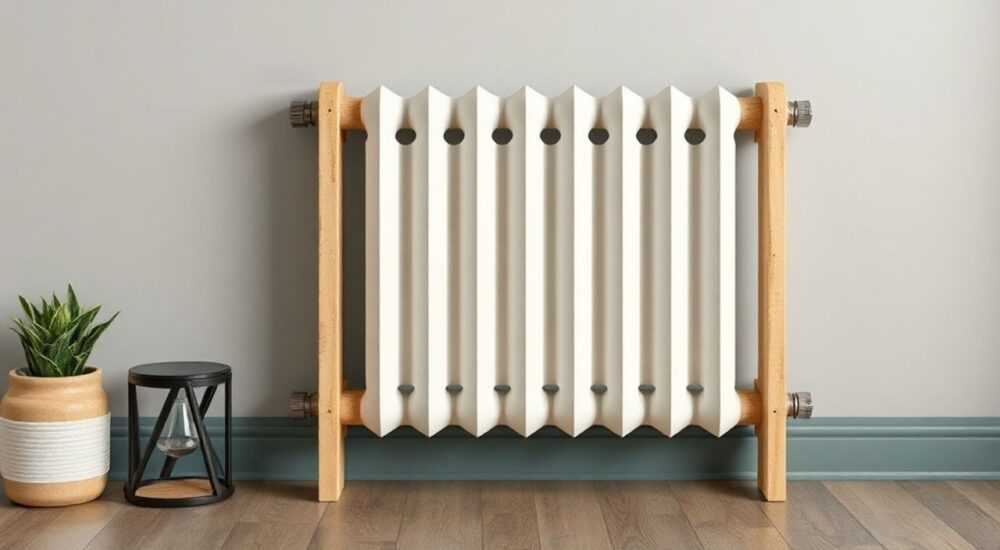

Батарея своими руками для отопления

Отопление частного дома — важная задача, особенно в регионах с суровыми зимами. Когда стандартные радиаторы не справляются или их установка экономически невыгодна, многие задумываются о создании отопительной системы своими силами. Одним из решений может стать самодельный теплообменник, часто называемый «батарея своими руками для отопления». Это не просто труба с ребрами, а полноценное устройство, способное эффективно передавать тепло от теплоносителя в помещение.

Принцип работы и виды самодельных батарей

Батарея отопления — это теплообменник, предназначенный для передачи тепла от горячего теплоносителя (обычно воды) в воздух помещения. Принцип её работы основан на конвекции и излучении. Горячий теплоноситель циркулирует внутри корпуса устройства, нагревая его стенки. Воздух, контактирующий с поверхностью, нагревается и поднимается вверх, создавая конвекционный поток, который обеспечивает равномерное распределение тепла.
Самодельные батареи могут быть выполнены в различных конструкциях. Наиболее распространённые типы — это регистры (горизонтальные трубы, соединённые перемычками), панельные конструкции из листового металла и змеевиковые радиаторы. Каждый из них имеет свои особенности, преимущества и недостатки. Регистры, например, просты в изготовлении и надёжны в эксплуатации, но уступают в эстетике заводским аналогам.
Выбор типа конструкции зависит от нескольких факторов: доступных материалов, требуемой тепловой мощности, условий монтажа и дизайнерских предпочтений. Например, в гараже или мастерской допустима грубоватая внешность регистра, тогда как в жилом доме предпочтительнее более аккуратные решения. Также важно учитывать давление в системе: самодельные батареи чаще всего используются в автономных системах с низким или средним давлением.

Разновидности конструкций

• Регистры из гладких труб — классический вариант, состоящий из двух или более параллельных труб, соединённых патрубками. Теплоотдача зависит от диаметра труб и количества секций.
• Панельные радиаторы — собираются из стальных листов и уголков, обеспечивают большую площадь теплообмена, но сложнее в изготовлении.
• Змеевиковые теплообменники — изготавливаются из одной длинной трубы, согнутой в спираль или зигзаг. Хорошо подходят для ограниченного пространства.
• Комбинированные конструкции — сочетают трубы и пластины, увеличивая эффективность за счёт дополнительных рёбер жёсткости и площади излучения.

Материалы для изготовления: что выбрать?

Качество и долговечность самодельной батареи во многом зависят от выбранных материалов. Основные требования — термостойкость, коррозионная устойчивость, прочность и возможность сварки. Наиболее популярными материалами являются сталь, медь и алюминий, но каждый из них имеет свои нюансы.
Чёрная сталь — самый доступный и распространённый выбор. Трубы из чёрной стали легко свариваются, выдерживают температуру до 130 °C и давление до 10–12 атмосфер. Однако они подвержены коррозии, особенно если система периодически сливается. Для увеличения срока службы рекомендуется внутренняя антикоррозионная обработка и внешнее покрытие термостойкой краской.
Нержавеющая сталь и медь более устойчивы к коррозии, но значительно дороже. Медь отличается высокой теплопроводностью (в 8 раз выше, чем у стали), что делает её идеальной для теплообменников. Однако медь чувствительна к механическим повреждениям и требует специального оборудования для пайки. Алюминий практически не используется в самодельных системах из-за сложности сварки и несовместимости с другими металлами в водной среде.

Пошаговая инструкция по сборке батареи

Изготовление батареи отопления своими руками — процесс, требующий внимательности и соблюдения технологии. Ниже приведена универсальная инструкция для сборки двухрядного регистра из стальных труб диаметром 100 мм.

1. Подготовьте чертёж. Определите количество секций, длину труб, расположение патрубков подключения. Учтите место установки и размеры проёма. Оптимальное расстояние между трубами — 50–100 мм.
2. Подберите материалы и инструменты. Вам понадобятся: две трубы длиной 1,5 м, две соединительные муфты диаметром 50 мм, заглушки, болгарка, сварочный аппарат, уровень, рулетка.
3. Нарежьте детали. Отпилите трубы по размеру, зачистите кромки от заусенцев. Проверьте геометрию — торцы должны быть строго перпендикулярны оси.
4. Сварите конструкцию. Установите трубы параллельно на ровной поверхности. Приварите муфты по краям, затем установите заглушки. Все швы должны быть герметичными и без трещин.
5. Продуйте и опрессуйте. Перед установкой продуйте внутренние полости сжатым воздухом. Заполните водой под давлением 1,5 раза выше рабочего (например, при 2 атм — проверяйте на 3 атм).
6. Покрасьте батарею. Используйте термостойкую краску, устойчивую к температуре до 150 °C. Нанесите два слоя после обезжиривания поверхности.
7. Установите в систему. Подключите через запорную арматуру, удалите воздух через кран Маевского (если предусмотрен). Проверьте на утечки при первом запуске.

Необходимые инструменты

• Сварочный инвертор (ручная дуговая сварка)
• Болгарка с отрезным диском по металлу
• Набор ключей и разводной ключ
• Уровень и рулетка
• Шлифовальный круг для зачистки швов
• Краскопульт или кисть для покраски

Типичные ошибки и как их избежать

Даже при следовании инструкции можно допустить фатальные ошибки, которые снизят эффективность или приведут к аварии. Ниже — основные проблемы и пути их устранения.

• Негерметичные сварные швы — самая частая причина протечек. Чтобы избежать этого, перед сваркой тщательно очищайте кромки, используйте правильный ток и не спешите. После сварки зачищайте шов и проверяйте опрессовкой.
• Отсутствие уклона при монтаже — в системах с естественной циркуляцией теплоноситель движется за счёт разницы плотностей. Батарея должна иметь уклон 3–5 мм на метр в сторону движения воды.
• Неправильный выбор диаметра труб — слишком узкие трубы увеличивают гидравлическое сопротивление, слишком широкие — снижают скорость потока и теплоотдачу. Оптимальный диаметр для бытовых систем — 50–100 мм.
• Игнорирование компенсации теплового расширения — при нагреве металл удлиняется. Жёсткая фиксация может привести к деформации или разрушению труб. Используйте подвижные крепления или П-образные компенсаторы.
• Отсутствие воздухоотводчика — воздушные пробки снижают теплоотдачу и вызывают шум. Установите кран Маевского на верхнем патрубке или используйте автоматический воздухоотводчик.

Эффективность и расчёт тепловой мощности

Перед изготовлением батареи важно рассчитать её тепловую мощность, чтобы она соответствовала потребностям помещения. Упрощённый расчёт: на 10 м² площади при высоте потолков до 3 м требуется 1 кВт тепловой энергии. Для комнаты 20 м² нужно около 2 кВт.
Формула расчёта теплоотдачи стального регистра:
Q = k × F × ΔT
Где:

• Q — тепловая мощность, Вт
• k — коэффициент теплопередачи (для стали ~11,63 Вт/(м²·°C))
• F — площадь поверхности теплообмена, м²
• ΔT — разница между температурой теплоносителя и воздуха (обычно 70 °C / 20 °C → ΔT = 50 °C)

Например, регистр из двух труб диаметром 100 мм и длиной 1,5 м имеет общую площадь F ≈ 0,94 м². При ΔT = 50 °C:
Q = 11,63 × 0,94 × 50 ≈ 547 Вт
Такой регистр обеспечит около 0,55 кВт — значит, для 20 м² понадобится 4 таких секции или увеличение длины/диаметра.

Экспертное мнение

Создание батареи своими руками — это не просто экономия, а возможность адаптировать систему под конкретные условия. Однако такой подход требует ответственности.

В то же время, в автономных системах с естественной циркуляцией и низким давлением самодельные регистры зарекомендовали себя отлично. Они дешевле, проще в ремонте и могут быть любой формы. Современные термостойкие краски позволяют добиться приличного внешнего вида.
Если вы всё же решитесь на самостоятельное изготовление, обязательно:

• Сделайте расчёт мощности
• Используйте качественные материалы
• Проверьте герметичность опрессовкой
• Установите защитную арматуру (предохранительный клапан, манометр)

Вопросы и ответы

Заключение

Создание батареи отопления своими руками — реальное решение для тех, кто хочет сэкономить или реализовать нестандартную схему отопления. Такие устройства могут быть эффективными и долговечными, особенно в автономных системах с низким давлением. Однако успех зависит от точности расчётов, качества материалов и соблюдения технологий сварки и монтажа.

• Самодельные батареи подходят только для автономных систем отопления.
• Обязательно проводите опрессовку перед вводом в эксплуатацию.
• Рассчитывайте тепловую мощность с запасом 20%.
• Используйте термостойкие материалы и краски.
• Не забывайте о воздухоотводчиках и компенсации расширения.
