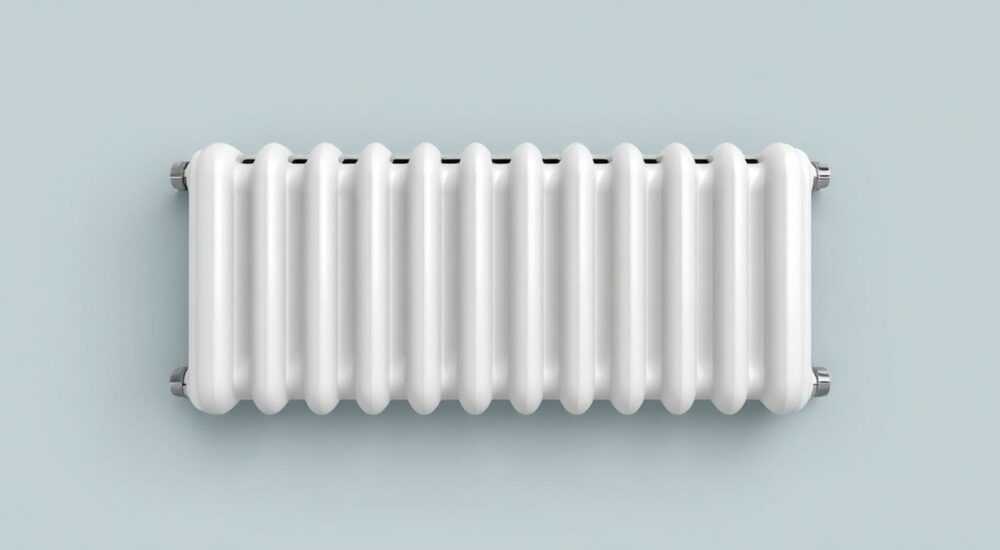

Батарея трубчатая горизонтальная отопления

Батарея трубчатая горизонтальная отопления — это эффективный и надежный элемент системы обогрева, широко применяемый в частных домах, квартирах и коммерческих помещениях. Благодаря своей конструкции она обеспечивает высокую теплоотдачу, устойчивость к гидроударам и длительный срок службы. Особенность таких радиаторов — в расположении соединительных коллекторов по горизонтали, что позволяет равномерно распределять тепло по всей поверхности.

Что такое трубчатая батарея отопления

Трубчатый радиатор — это вид отопительного прибора, состоящий из вертикальных или горизонтальных труб, соединённых между собой сверху и снизу коллекторами. В случае горизонтальной конфигурации основные коллекторы располагаются параллельно полу, а теплонесущие трубы проходят вертикально между ними. Такая конструкция обеспечивает высокую прочность и эффективную циркуляцию теплоносителя.
Эти батареи чаще всего изготавливаются из стали, что делает их устойчивыми к коррозии при правильном использовании. Они идеально подходят для многоэтажных зданий с централизованным отоплением, где важны показатели рабочего давления и термостойкости. Также популярны в автономных системах загородных домов.
Главное отличие от панельных или секционных радиаторов — в монолитной конструкции. Трубчатые модели не разбираются на секции, а представляют собой цельносварную систему. Это снижает риск протечек в местах соединений, но усложняет ремонт при повреждении.

Устройство и принцип работы

Горизонтальный трубчатый радиатор состоит из двух основных горизонтальных коллекторов (верхнего и нижнего), соединённых рядом вертикальных труб. Теплоноситель (обычно вода или антифриз) поступает через подающую трубу в верхний коллектор, затем равномерно распределяется по вертикальным каналам, отдаёт тепло в помещение и возвращается через нижний коллектор в обратку.
Конструкция может включать 2, 3, 4 или более рядов труб, что напрямую влияет на теплоотдачу. Чем больше труб и их диаметр, тем выше мощность прибора. Некоторые модели оснащены дополнительными пластинами или оребрением для увеличения площади теплообмена.
Работа радиатора основана на трёх физических процессах: конвекции, тепловом излучении и теплопроводности. Основная часть тепла передаётся за счёт конвекции — нагретый воздух поднимается вверх, создавая естественный поток. Остальное — инфракрасное излучение от поверхности труб.

Этапы циркуляции теплоносителя

1. Подача теплоносителя в верхний коллектор под давлением.
2. Распределение жидкости по вертикальным трубам.
3. Нагрев стенок труб и окружающего воздуха.
4. Охлаждённый теплоноситель стекает в нижний коллектор.
5. Выход в обратный трубопровод для повторного нагрева.

Преимущества и недостатки

Трубчатые горизонтальные радиаторы завоевали популярность благодаря сочетанию технических и эстетических качеств. Однако, как и любой тип оборудования, они имеют свои сильные и слабые стороны.

Основные преимущества

• Высокое рабочее давление — выдерживают до 15–20 атмосфер, что критично для централизованного отопления.
• Устойчивость к гидроударам — стальная монолитная конструкция не боится резких скачков давления.
• Долгий срок службы — при соблюдении условий эксплуатации — до 25 лет.
• Равномерный прогрев — отсутствие «холодных зон» за счёт продуманной гидравлики.
• Дизайн и гибкость установки — доступны в разных цветах, формах и размерах.

Потенциальные недостатки

• Чувствительность к кислороду — при использовании в открытых системах возможна коррозия внутренних стенок.
• Ограниченная модульность — нельзя нарастить или уменьшить мощность, как у секционных батарей.
• Высокая инерционность — дольше нагреваются и остывают по сравнению с алюминиевыми аналогами.
• Зависимость от качества теплоносителя — чувствительны к загрязнениям и химическому составу воды.

Как выбрать подходящую модель

Выбор радиатора зависит от нескольких ключевых факторов: типа системы отопления, параметров помещения, бюджета и дизайнерских предпочтений. Ниже — пошаговый алгоритм подбора.

Шаги выбора

1. Определите тип системы: централизованная (высокое давление) или автономная (низкое давление). Для первых — только стальные трубчатые модели.
2. Рассчитайте необходимую мощность: 1 кВт на 10 м² при стандартной высоте потолков (2.7 м). Учитывайте наличие угловых комнат, больших окон, внешних стен.
3. Измерьте место под установку: ширину подоконника, высоту от пола, глубину ниши. Стандартная высота — 60 см, ширина — от 40 до 200 см.
4. Выберите количество рядов труб: 2–3 ряда — для жилых помещений, 4 ряда — для ванных, лоджий, плохо утеплённых комнат.
5. Уточните способ подключения: боковое, нижнее, диагональное. Совместимо с разводкой вашей системы.
6. Проверьте сертификаты и гарантию: выбирайте модели с гарантией от 5 лет и соответствием ГОСТ Р 57176-2016.

Популярные производители

Монтаж и подключение

Установка трубчатого радиатора требует соблюдения технологии. Неправильный монтаж снижает КПД, вызывает шум, завоздушивание и ускоряет износ.

Рекомендации по монтажу

• Устанавливайте радиатор строго горизонтально — перекос более 1 мм на метр недопустим.
• Соблюдайте отступы: от стены — не менее 5 см, от пола — 10–15 см, от подоконника — 8–10 см.
• Используйте кронштейны из комплекта — их количество зависит от длины прибора (минимум 2 на 60 см).
• Подключайте через запорно-регулирующую арматуру: шаровые краны, термостатические головки, воздухоотводчики.
• При нижнем подключении используйте удлинители потока для равномерного прогрева.

Схемы подключения

Обслуживание и уход

Правильный уход продлевает срок службы радиатора и сохраняет его эффективность. Даже самые надёжные модели нуждаются в регулярной профилактике.
Ежегодно перед началом отопительного сезона рекомендуется:

• Очистить поверхность от пыли и грязи с помощью мягкой ткани и нейтрального моющего средства.
• Проверить герметичность соединений, состояние кранов и воздухоотводчиков.
• Спустить воздух, если есть признаки шума или «глюков» в работе.
• При наличии термоголовки — проверить её работоспособность.

В автономных системах раз в 3–5 лет проводят промывку радиатора от накипи и шлама. Используются специальные химические составы, подаваемые под давлением. В централизованных сетях такая процедура невозможна, поэтому важно выбирать модели с антикоррозийной защитой.

Сравнение с другими типами радиаторов

Чтобы понять, почему стоит выбрать именно трубчатый горизонтальный радиатор, сравним его с альтернативами.

Экспертное мнение

Современные трубчатые горизонтальные радиаторы — это баланс между надёжностью, эффективностью и дизайном. Они особенно актуальны в условиях российских реалий: жёсткие нагрузки на системы отопления, низкое качество теплоносителя, частые гидроудары.
«При выборе ориентируйтесь не на рекламу, а на технические характеристики и условия эксплуатации. Например, в новостройках с автономным отоплением можно рассмотреть алюминий, но в панельном доме — только сталь или биметалл.» — Дмитрий Романов, руководитель отдела проектирования, «ГазТеплоСервис».
Также эксперты отмечают рост популярности комбинированных решений: трубчатые радиаторы с терморегуляторами и Wi-Fi-управлением. Это позволяет интегрировать их в «умный дом» и экономить до 20% энергии.

Вопросы и ответы

Заключение

Трубчатая горизонтальная батарея отопления — это надёжное и эффективное решение для большинства жилых и коммерческих помещений. Благодаря прочной стальной конструкции, устойчивости к перепадам давления и длительному сроку службы, она остаётся одним из лучших вариантов для централизованного отопления.

• Отдавайте предпочтение стальным трубчатым радиаторам в многоквартирных домах.
• Точно рассчитывайте мощность и учитывайте особенности помещения.
• Устанавливайте только с соблюдением технологии и с запорной арматурой.
• Проводите ежегодный осмотр и очистку для долгой службы.
• Сравнивайте модели по реальным характеристикам, а не только по цене.
