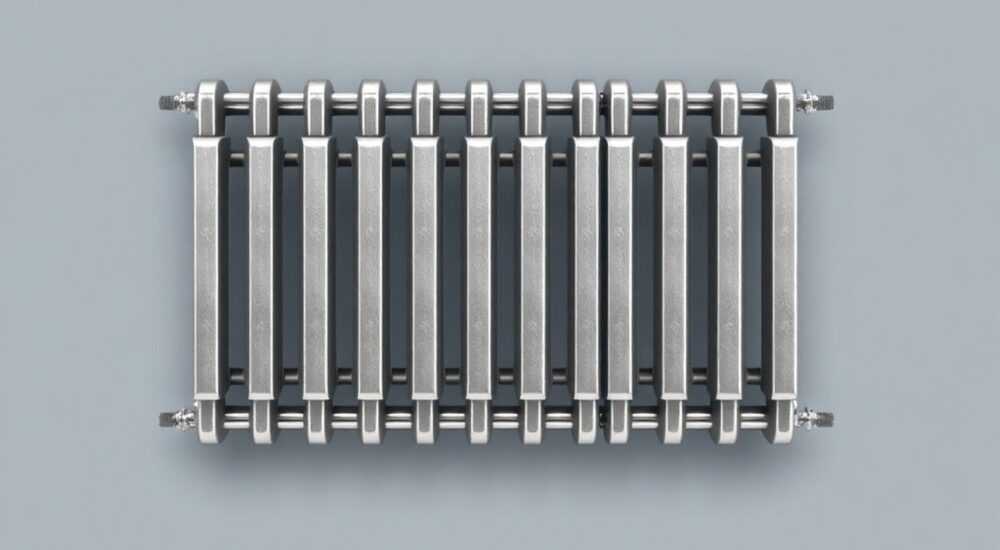

Биметаллические радиаторы максимальное количество секций

Биметаллические радиаторы — это надежное решение для эффективного отопления жилых и коммерческих помещений. Их популярность обусловлена сочетанием прочности стального сердечника и высокой теплоотдачи алюминиевого корпуса. Однако при проектировании системы отопления важно понимать, что количество секций в одном радиаторе не может быть бесконечным. Существуют физические, гидравлические и конструктивные ограничения, которые определяют максимальное число секций в едином приборе.

Факторы, ограничивающие количество секций в биметаллическом радиаторе

Количество секций в одном биметаллическом радиаторе ограничено не произвольно — за этим стоит инженерная логика. Основные ограничения связаны с теплотехникой, гидравликой и механической прочностью. Чем длиннее радиатор, тем сложнее обеспечить равномерную циркуляцию теплоносителя по всем его секциям. Вода или антифриз теряют давление и температуру к концу прибора, что приводит к «холодному хвосту».

Кроме того, при увеличении числа секций растёт внутреннее напряжение в соединениях. Биметаллические радиаторы собираются из отдельных секций, соединённых ниппелями. Каждое соединение — потенциальное место утечки. При длине более 14 секций вероятность деформации под давлением возрастает, особенно если в системе наблюдаются гидроудары.

Теплоотдача также падает на последних секциях. Даже при идеальных условиях первые 5–6 секций работают на полную мощность, а последние могут отдавать на 30–40% меньше тепла. Это делает дальнейшее наращивание секций экономически нецелесообразным.

Теплотехнические ограничения

Теплоноситель движется по радиатору под действием насоса или естественной циркуляции. При длине радиатора более 1,5 метров (примерно 12–14 секций) заметно падает скорость потока. Это особенно критично в системах с естественной циркуляцией, где нет принудительного насоса.

• Падение температуры в последних секциях достигает 5–7 °C.
• КПД радиатора снижается на 15–20% при 16 секциях по сравнению с 10.
• Неравномерный прогрев вызывает дискомфорт и перерасход энергии.

Гидравлическое сопротивление

Каждая дополнительная секция увеличивает сопротивление потоку воды. В многоквартирных домах система рассчитана на определённый уровень сопротивления. Слишком длинный радиатор может «задушить» участок, нарушая баланс всей ветки.

Оптимальное количество секций: как рассчитать для вашей комнаты

Чтобы выбрать правильное количество секций, нужно выполнить расчёт тепловой нагрузки. Он зависит от площади помещения, количества окон, толщины стен, климатической зоны и типа системы отопления. Упрощённая формула: 100 Вт тепловой мощности на 1 м² площади.

Например, для комнаты 18 м² требуется 1800 Вт. Если одна секция биметаллического радиатора выдаёт 180–200 Вт (в зависимости от модели), то потребуется 9–10 секций. Это значение попадает в безопасный диапазон.

Для помещений свыше 25 м² рекомендуется не увеличивать количество секций, а использовать два радиатора. Например, две батареи по 8–9 секций, установленные у разных стен или под окнами. Это обеспечит равномерный прогрев и снизит нагрузку на систему.

Когда нужен точный расчёт?

Упрощённая формула подходит для стандартных квартир с высотой потолков до 3 м. Но если у вас:

• панорамные окна;
• высокие потолки (от 3,5 м);
• угловая квартира;
• плохая теплоизоляция,

то необходим детальный расчёт с учётом теплопотерь через стены, окна и пол.

Риски использования слишком длинных радиаторов: перегрев, утечки, неравномерный прогрев

Установка радиатора с 16 и более секциями — это не просто нарушение рекомендаций, это реальная угроза для безопасности и комфорта. Главный риск — протечка в месте соединения секций. Под действием давления и температурных перепадов ниппели могут ослабнуть, особенно если сборка была выполнена с нарушениями.

Второй риск — неравномерный прогрев. Первые секции будут горячими, а последние — тёплыми или даже прохладными. Это создаёт эффект «зонирования» в комнате: у одной стены тепло, у другой — холодно. Владельцы таких систем часто ошибочно повышают температуру котла, что ведёт к перерасходу газа и износу оборудования.

Третья проблема — механическая устойчивость. Радиатор длиной более 1,8 м требует усиленного крепления. Стандартные кронштейны могут не выдержать вес, особенно если радиатор заполнен водой. Вес одной секции — около 1,8–2 кг, значит, 16 секций + вода = более 40 кг.

Пример из практики

В одной из новостроек в Новосибирске жильцы установили радиаторы по 18 секций в угловых комнатах. Через два месяца эксплуатации произошла утечка в средней части батареи. Причина — деформация ниппельного соединения из-за неравномерного расширения металла. Замена обошлась в 15 тысяч рублей, плюс ремонт отделки.

Различия между производителями: где сколько секций можно установить

Производители биметаллических радиаторов устанавливают свои лимиты на количество секций. Эти данные указаны в паспорте изделия. Ниже — сравнение популярных брендов.

Обратите внимание: даже если производитель разрешает 16 секций, это не означает, что так нужно делать. Эффективность падает, а риски растут. Лучше придерживаться золотой середины — 10–12 секций.

Как проверить допустимую длину?

Перед покупкой обязательно:

• ознакомьтесь с паспортом изделия;
• найдите раздел «Максимальное число секций»;
• учтите, что при нижнем подключении лимит может быть ниже;
• проконсультируйтесь с монтажником.

Правильная установка: как разместить несколько радиаторов вместо одного большого

Если расчёт показывает необходимость более 14 секций, правильное решение — использовать два или три радиатора. Это не только безопаснее, но и эффективнее. Тепло будет распределяться равномерно, а система останется сбалансированной.

Например, в гостиной 30 м² можно установить:

• один радиатор на 10 секций под большим окном;
• второй — на 10 секций у глухой стены;
• третий — на 6–8 секций у входа.

Такой подход исключает «мертвые зоны» и позволяет точнее регулировать микроклимат. Каждый радиатор можно оснастить термоголовкой, чтобы контролировать температуру в разных частях комнаты.

Схемы подключения

Для нескольких радиаторов используются следующие схемы:

1. Параллельное подключение — каждый радиатор подключается к общей подающей и обратной трубе. Обеспечивает равномерное давление.
2. Последовательное (каскадное) — редко используется, так как первый радиатор забирает большую часть тепла.
3. Коллекторная разводка — лучший вариант для новых систем. Позволяет точно регулировать подачу теплоносителя.

Экспертное мнение

Анна Соколова, главный инженер проектного бюро «ТеплоДом», 12 лет опыта

«За годы практики мы видели множество случаев, когда владельцы пытались «втиснуть» всю мощность в один радиатор. Это ошибка. Биметаллические приборы — не конструктор. Да, они модульные, но физика неумолима: чем длиннее батарея, тем больше потерь.

Мы рекомендуем:

• не превышать 14 секций без особого обоснования;
• для больших помещений — использовать несколько источников тепла;
• всегда выполнять гидравлический расчёт перед монтажом.

Кстати, современные тонкие радиаторы (например, 60 мм глубиной) позволяют экономить пространство, не жертвуя мощностью. Иногда лучше поставить два узких, чем один широкий.»

Вопросы и ответы

Заключение

Максимальное количество секций в биметаллическом радиаторе — это не абстрактная цифра, а результат компромисса между мощностью, надёжностью и эффективностью. Хотя некоторые модели допускают до 16 секций, на практике лучше ограничиться 10–14. Превышение этого значения ведёт к снижению теплоотдачи, росту рисков утечек и нарушению гидробаланса системы.

Для больших помещений правильное решение — не удлинять один радиатор, а использовать несколько. Это обеспечивает равномерный прогрев, повышает безопасность и продлевает срок службы оборудования. При выборе важно ориентироваться не только на площадь, но и на теплопотери, тип системы и рекомендации производителя.

• Оптимальное число секций — 10–14, в зависимости от модели.
• Превышение лимита снижает КПД и повышает риски утечек.
• Для помещений свыше 25 м² используйте несколько радиаторов.
• Всегда сверяйтесь с паспортом производителя.
• Параллельное подключение нескольких приборов — лучшее решение для больших комнат.
