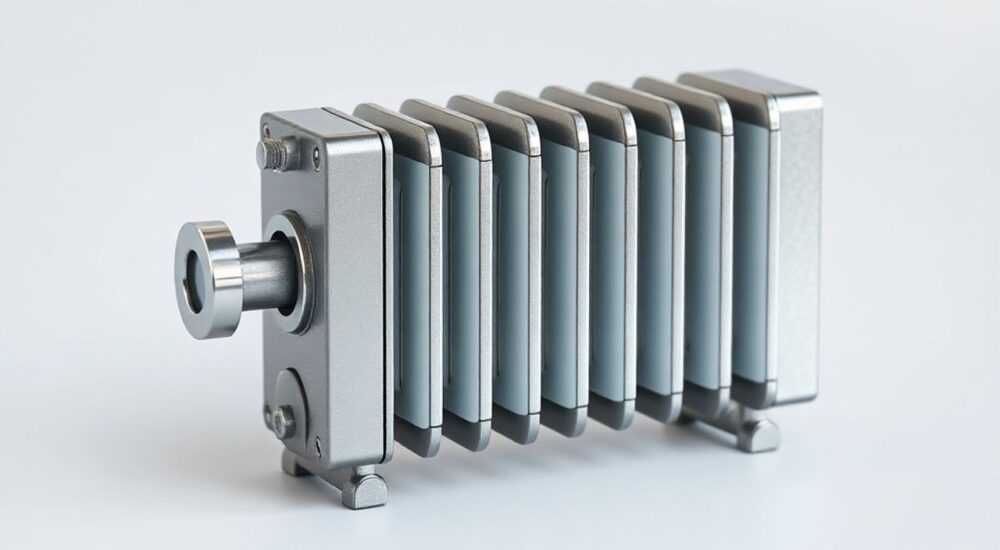

Биметаллические радиаторы расчет секций

Биметаллические радиаторы — это оптимальный выбор для современных систем отопления благодаря сочетанию прочности стального сердечника и высокой теплоотдачи алюминиевого корпуса. Правильный расчет количества секций напрямую влияет на комфорт в помещении, энергоэффективность и долговечность системы. Недостаточное количество секций приведет к холоду, а избыток — к перерасходу тепла и денег.

Основные параметры расчета секций

Расчет секций биметаллического радиатора начинается с понимания ключевых факторов, влияющих на тепловую нагрузку. Каждое помещение уникально, и даже в одинаковых квартирах одного дома потребность в тепле может отличаться. Стандартная формула «10 м² = 1 кВт» давно устарела, особенно для современных домов с утепленными фасадами и энергосберегающими окнами.

Главным параметром является тепловая мощность одной секции, которая указывается производителем. У большинства биметаллических радиаторов этот показатель составляет от 170 до 200 Вт при дельте температур 70 °C (разница между температурой теплоносителя и воздуха). Однако реальная отдача зависит от температуры в системе, что важно учитывать при проектировании.

Также имеет значение конструкция радиатора: межосевое расстояние (350 или 500 мм) напрямую влияет на теплоотдачу. Радиаторы с межосевым расстоянием 500 мм обычно выдают на 20–25% больше тепла, чем аналоги на 350 мм. Это нужно учитывать при замене старых батарей.

Типовые значения мощности биметаллических секций

Выбор между 350 и 500 мм зависит не только от мощности, но и от дизайна помещения. Высота подоконника, глубина ниши, стиль интерьера — всё это влияет на решение. Однако с точки зрения эффективности, радиаторы на 500 мм предпочтительнее.

Методика расчета по площади и объему

Наиболее распространённые подходы — по площади и по объему помещения. Метод по площади прост, но груб: он предполагает 100 Вт на 1 м². Для комнаты 18 м² потребуется 1800 Вт. При мощности секции 180 Вт это 10 секций. Однако такой расчет не учитывает высоту потолков и теплопотери.

Гораздо точнее — метод по объему. Он основан на строительных нормах: 41 Вт на 1 м³ для панельных домов и 34 Вт для кирпичных. Допустим, комната 18 м² с потолками 2,7 м. Объем — 48,6 м³. Для панельного дома: 48,6 × 41 = 1992,6 Вт. Разделим на 180 Вт — получаем 11,07, то есть 11 секций.

Если тот же объем в кирпичном доме: 48,6 × 34 = 1652,4 Вт → 9,18 → 10 секций (с запасом). Разница в одну секцию уже существенна. А если потолки выше — например, 3,2 м? Тогда объем 57,6 м³, и нагрузка составит 2361,6 Вт — уже 13 секций.

Пошаговый алгоритм расчета

1. Определите объем помещения: площадь × высота потолка.
2. Выберите базовую норму: 41 Вт/м³ для панельных, 34 Вт/м³ для кирпичных и блочных домов.
3. Умножьте объем на норму — получите базовую тепловую нагрузку.
4. Примените поправочные коэффициенты (о них ниже).
5. Разделите итоговую мощность на теплоотдачу одной секции.
6. Округлите вверх — это и будет нужное количество секций.

Не забывайте, что в угловых комнатах, на первом или последнем этаже, а также в домах с неутепленными фасадами требуется запас мощности — минимум 15–20%.

Учет теплопотерь: почему стандартные нормы недостаточны

Стандартные нормы рассчитаны на средний случай, но реальные теплопотери могут быть в 1,5–2 раза выше. Главные источники утечек — окна, наружные стены, полы и потолки. Например, одинарное остекление теряет в 3 раза больше тепла, чем стеклопакет с И-стеклом.

Коэффициент теплопередачи (U-значение) стен в старом панельном доме может достигать 1,5 Вт/(м²·°C), тогда как в современных домах с утеплением — 0,25 Вт/(м²·°C). Это означает, что при одинаковой площади одна стена теряет в 6 раз больше тепла.

Рассмотрим пример: угловая комната 18 м², две наружные стены, одно окно 2,4 м² с одинарным остеклением. Без учета теплопотерь через конструкции расчет по объему даст 11 секций. Но с учетом реальных потерь — до 14. Пренебрежение этим фактором приведет к постоянному ощущению холода.

Источники основных теплопотерь

• Окна — до 30% всех потерь, особенно при плохом уплотнении или одинарном стекле.
• Наружные стены — 20–25%, особенно если нет утепления.
• Чердак и крыша — до 25% в частных домах.
• Полы над неотапливаемыми подвалами — до 15%.
• Вентиляция — до 10%, но при герметичных окнах можно компенсировать рекуперацией.

Для точного анализа используется теплотехнический расчет по СП 50.13330.2012, но для квартир подойдут упрощенные коэффициенты.

Как влияет тип подключения и расположение радиатора

Теплоотдача радиатора зависит не только от его размера, но и от способа подключения. Диагональное подключение (подача сверху, обратка снизу с противоположной стороны) считается наиболее эффективным — КПД около 97%. Боковое (все трубы с одной стороны) снижает отдачу на 5–7%.

Нижнее подключение — популярное решение для скрытой разводки — снижает теплоотдачу на 15–20%. Чтобы компенсировать это, либо увеличивают количество секций, либо используют радиаторы с направленным потоком (с перемычками внутри).

Расположение тоже критично. Если радиатор стоит в глубокой нише под окном, тепло «запирается» — эффективность падает на 10–12%. Полностью закрывать решеткой или шторами нельзя: потеря мощности до 25%. Лучше использовать декоративные экраны с открытыми верхним и нижним проемами.

Влияние подключения на теплоотдачу

Также важно, чтобы воздух свободно циркулировал вокруг радиатора. Запрещено ставить мебель вплотную или закрывать батарею плотными шторами.

Поправочные коэффициенты для разных условий

Чтобы расчет был максимально точным, применяют поправочные коэффициенты. Они позволяют учесть специфику помещения без сложных формул. Вот основные:

• Угловая комната — ×1,2–1,3 (две наружные стены).
• Первый или последний этаж — ×1,1–1,2 (потери через пол или потолок).
• Балкон или лоджия — ×1,15 (дополнительная утечка).
• Окна ПВХ с энергосберегающим стеклом — ×0,85 (меньшие потери).
• Старые деревянные рамы — ×1,2.
• Климат: ниже –25 °C — ×1,15; ниже –35 °C — ×1,25.
• Высота потолков более 3 м — дополнительно +10% на каждый метр.

Пример расчета с коэффициентами: комната 20 м², потолки 3 м, объем 60 м³, панельный дом. Базовая нагрузка: 60 × 41 = 2460 Вт. Угловая, первый этаж, старые окна, климат –30 °C. Коэффициенты: 1,3 × 1,2 × 1,2 × 1,25 = 2,34. Итого: 2460 × 2,34 = 5756,4 Вт → 32 секции (при 180 Вт/секцию). Реально — два радиатора.

Ошибки при расчете и как их избежать

Самые частые ошибки — игнорирование теплопотерь, использование устаревших норм и неправильный выбор мощности секции. Многие берут данные с этикетки, не учитывая, что при температуре теплоносителя 60 °C вместо 70 °C мощность падает на 20–25%.

Еще одна ошибка — установка слишком длинных радиаторов в одну секцию. Более 12–14 секций снижает циркуляцию, последние секции почти не греются. Лучше разделить на два блока.

Некоторые считают, что «чем больше, тем лучше». Это не так. Избыток тепла приводит к перегреву, сухости воздуха, дискомфорту и лишним расходам. В автономных системах — к частому отключению котла и снижению КПД.

Чек-лист правильного расчета

• ✓ Учтен объем, а не только площадь?
• ✓ Указан тип здания (панель/кирпич)?
• ✓ Учтены угловое расположение, этаж, окна?
• ✓ Учтено межосевое расстояние и реальная мощность секции?
• ✓ Учтены особенности подключения?
• ✓ Проверены условия эксплуатации (температура теплоносителя)?
• ✓ Запас не превышает 15%?

Экспертное мнение

Она также отмечает, что биметаллические радиаторы — лучший выбор для централизованного отопления с перепадами давления и качеством теплоносителя. Однако важно выбирать проверенных производителей: дешевые аналоги могут иметь тонкие стальные каналы, подверженные коррозии.

Вопросы и ответы

Заключение

Расчет секций биметаллического радиатора — это не просто математическая задача, а комплексный инженерный процесс, учитывающий архитектуру, климат, материалы и особенности эксплуатации. Использование упрощенных формул допустимо для предварительной оценки, но для точного результата необходим детальный анализ.

• При расчете всегда используйте метод по объему с поправочными коэффициентами.
• Учитывайте тип здания, расположение комнаты и климат.
• Не пренебрегайте потерями при нижнем подключении и в нишах.
• Избегайте избытка секций — оптимальный запас не более 15%.
• Для точности — обращайтесь к специалистам, особенно при капитальном ремонте.
