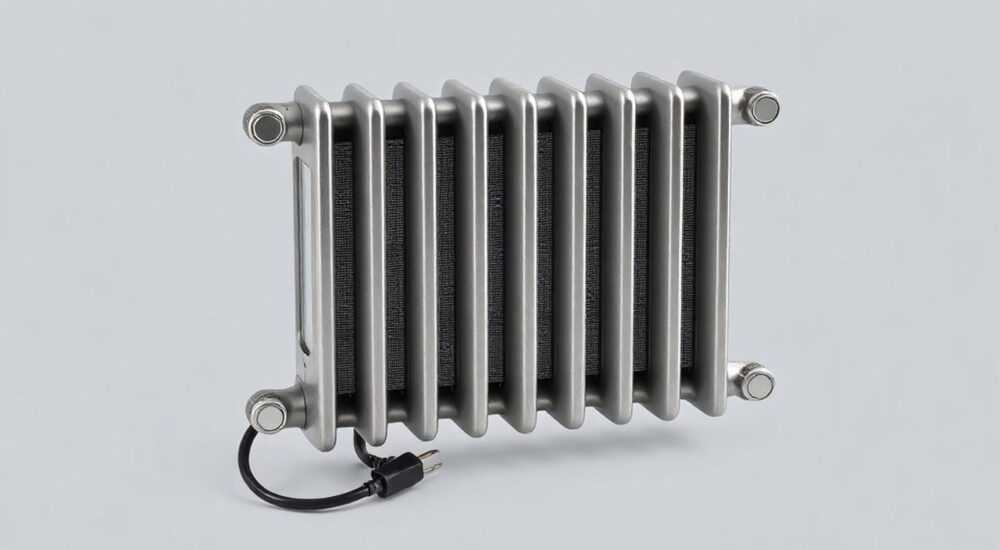

Биметаллический радиатор отопления нижним подключением

Биметаллические радиаторы отопления с нижним подключением — это современное решение для систем отопления, сочетающее высокую теплоотдачу, эстетичный внешний вид и удобство монтажа. Благодаря конструкции из стали и алюминия они устойчивы к гидроударам и коррозии, что особенно важно в условиях централизованного отопления. Нижнее подключение позволяет скрыть трубы в полу или плинтусах, обеспечивая чистый дизайн интерьера.

Сегодня всё больше домов и квартир оснащаются биметаллическими радиаторами, особенно в регионах с нестабильным качеством теплоносителя. Эти приборы выдерживают давление до 40 атмосфер и температуру до 135 °C, что делает их надёжными даже в старых домах с центральным отоплением. При этом нижнее подключение становится стандартом при ремонте — оно позволяет отказаться от видимых стояков и создать минималистичный интерьер.

Особенности биметаллических радиаторов с нижним подключением

Биметаллический радиатор состоит из двух слоёв: внутреннего стального каркаса и внешнего алюминиевого корпуса. Сталь контактирует с теплоносителем, обеспечивая прочность и устойчивость к агрессивной химии воды, а алюминий отвечает за эффективную теплоотдачу. Такая комбинация даёт лучший баланс между надёжностью и производительностью.
Нижнее подключение отличается расположением входных и выходных патрубков — они находятся снизу, обычно по диагонали (вход слева/справа снизу, выход — напротив). Это позволяет подводить трубы с пола, скрывая их под плинтусом или в штробах. Внешне радиатор выглядит как единая панель, без верхних соединений.
Конструктивно такие радиаторы делятся на два типа:

• Полнобиметаллические — все каналы выполнены из стали, алюминий только для оребрения;
• Гибридные — часть коллекторов может быть медной или иметь усиленные переходники, но это редкость.

Для нижнего подключения обязательно используется термостатический клапан, который монтируется на подающую линию. Он регулирует поток теплоносителя и предотвращает перегрев помещения. Также применяются специальные заглушки или воздухоотводчики сверху — через них удаляется воздух при запуске системы.

Как работает система с нижним подключением?

Теплоноситель поступает снизу, поднимается по вертикальному каналу внутри секции и выходит через противоположный нижний патрубок. За счёт конвекции и теплового излучения алюминиевых рёбер происходит обогрев помещения. Ключевой момент — правильный уклон и скорость потока, иначе возможны воздушные пробки.

Преимущества и недостатки: стоит ли выбирать?

Выбирая биметаллический радиатор с нижним подключением, важно взвесить все «за» и «против». Этот тип отопительного прибора популярен, но не универсален.
Преимущества:

• Эстетика — трубы скрыты, нет видимых стояков;
• Высокая теплоотдача — до 200 Вт на секцию при стандартных условиях;
• Устойчивость к гидроударам — до 40 Атм против 16–25 у алюминиевых аналогов;
• Долговечность — срок службы до 25 лет при соблюдении условий эксплуатации;
• Подходит для центрального отопления — выдерживает перепады давления и качество теплоносителя.

Недостатки:

• Выше стоимость — на 20–30% дороже алюминиевых радиаторов;
• Требует точного монтажа — неправильная установка приводит к завоздушиванию;
• Ограниченный выбор моделей с нижним подключением — не все бренды выпускают такие варианты;
• Зависимость от скорости потока — при слабом насосе эффективность падает.

Как выбрать биметаллический радиатор с нижним подключением

Выбор начинается с расчёта необходимой мощности. На 1 м² площади помещения при стандартной высоте потолков (2.7 м) требуется 100 Вт тепла. Для угловой комнаты или с большими окнами — до 130 Вт.
Формула простая:

1. Умножьте площадь комнаты на 100 (или 130);
2. Разделите результат на теплоотдачу одной секции (указана в паспорте);
3. Округлите вверх — получите количество секций.

Например: комната 18 м² → 18 × 100 = 1800 Вт. При теплоотдаче 185 Вт/сек → 1800 / 185 ≈ 9.7 → нужен радиатор на 10 секций.
Обратите внимание на следующие параметры:

• Межосевое расстояние — чаще всего 500 мм, но бывают 350 и 200 мм. Должно соответствовать проекту разводки;
• Тип подключения — ищите маркировку «нижнее», «G 1/2» снизу, диагональное исполнение;
• Производитель — лидерами рынка считаются Global (Италия), Rifar (Россия), Sira (Италия), Fondital. Российские модели адаптированы к нашим условиям;
• Гарантия — от 10 лет, что говорит о доверии производителя к продукту.

Популярные модели с нижним подключением

• Rifar Monolit 500 — 200 Вт/сек, рабочее давление 100 Атм (испытательное), сборка в России;
• Global Style VOX 500 — итальянское качество, термостойкость до 110 °C, стильный дизайн;
• Sira Glorius Super — высокая теплоотдача, антикоррозийное покрытие, подходит для старых сетей.

Монтаж: пошаговая инструкция и типичные ошибки

Правильная установка — залог долгой и эффективной работы. Даже самый дорогой радиатор будет работать плохо при ошибках монтажа.

Пошаговый алгоритм установки

1. Отключите систему отопления и слейте воду.
2. Разметьте место под кронштейны — обычно два нижних и один верхний (для длинных радиаторов — четыре).
3. Закрепите кронштейны в стену (в бетон — дюбелями, в гипсокартон — с упором в стойку).
4. Подвесьте радиатор, проверьте уровень (допустимый перекос не более 1 мм на метр).
5. Подключите термостатический клапан к подающей трубе и контргайку к радиатору.
6. Установите автоматический воздухоотводчик сверху (обычно в торцевую заглушку).
7. Откройте краны, запустите систему, удалите воздух через воздухоотводчик.

Распространённые ошибки

• Неправильная ориентация клапана — установлен горизонтально, а не вертикально, что нарушает работу термостата;
• Отсутствие воздухоотводчика — приводит к завоздушиванию и холодным секциям;
• Слабое крепление — радиатор болтается, соединения расходятся;
• Игнорирование уклона труб — при самотёчных системах уклон 5–10 мм на метр обязателен.

Совместимость с системами отопления: однотрубные и двухтрубные сети

Биметаллические радиаторы универсальны, но есть нюансы.
В двухтрубных системах теплоноситель подаётся и возвращается по отдельным трубам. Температура на входе и выходе стабильна, гидравлика предсказуема. Нижнее подключение работает идеально, особенно с термостатами.
В однотрубных системах («ленинградка») радиаторы подключены последовательно. Температура теплоносителя падает от прибора к прибору. Здесь важно:

• Использовать байпас с шаровым краном;
• Устанавливать термостат только на байпасе, а не на подаче радиатора;
• Выбирать радиаторы с высокой теплоотдачей, чтобы компенсировать остывание.

Если в доме старая однотрубная система, лучше использовать боковое подключение — оно даёт больший перепад температур внутри радиатора и выше КПД. Но при желании нижнее подключение возможно, если установить насос повышающего давления.

Подключение к теплым полам и гребёнкам

В системах с теплыми полами биметаллические радиаторы могут работать как дополнительный источник тепла. Однако важно, чтобы температура теплоносителя не превышала 85 °C — иначе возможны деформации. Лучше использовать смесительный узел с ограничением температуры.

Обслуживание и долговечность: сколько прослужит радиатор?

Биметаллические радиаторы практически не требуют обслуживания. Основные мероприятия:

• Ежегодная проверка креплений и соединений перед отопительным сезоном;
• Очистка пыли с поверхности и между рёбрами (можно пылесосом);
• Контроль работы термостата и воздухоотводчика;
• При необходимости — промывка системы (раз в 3–5 лет).

Срок службы зависит от качества теплоносителя. В закрытых системах с подготовленной водой он достигает 25 лет. В централизованном отоплении — 15–20 лет, так как вода часто содержит щёлочь, хлор и механические примеси.
Коррозия возникает при:

• Сливе воды на лето (кислород попадает внутрь);
• Использовании некачественных присадок;
• Нарушении pH (норма — 6.5–8.5).

Экспертное мнение

При выборе биметаллического радиатора с нижним подключением ориентируйтесь на реальные условия эксплуатации, а не только на рекламу. Важны не только теплоотдача и давление, но и совместимость с вашей системой отопления.
Основные принципы:

• Для центрального отопления предпочтительны полнобиметаллические модели с толщиной стальных стенок не менее 1.8 мм;
• Нижнее подключение требует термостатического клапана и воздухоотводчика — без них эффективность падает на 30%;
• Не экономьте на креплениях и фитингах — именно они чаще всего становятся причиной протечек;
• Учитывайте, что при нижнем подключении теряется до 5% теплоотдачи по сравнению с боковым из-за меньшего перепада температур.

В новых домах с настенными котлами и стабильным давлением можно использовать любые модели. В старом жилфонде — отдайте предпочтение проверенным брендам с высоким испытательным давлением.

Вопросы и ответы

Заключение

Биметаллические радиаторы с нижним подключением — это разумный выбор для современного жилья, где важны и эффективность, и эстетика. Они сочетают прочность стальных каналов с высокой теплоотдачей алюминиевого корпуса, устойчивы к гидроударам и подходят для центрального отопления.

• Нижнее подключение улучшает внешний вид, но требует точного монтажа.
• Выбирайте полнобиметаллические модели с гарантией от 10 лет.
• Обязательно устанавливайте термостат и воздухоотводчик.
• Рассчитывайте мощность с запасом 10–15% для угловых комнат.
• Избегайте завоздушивания — это главная причина неэффективной работы.
