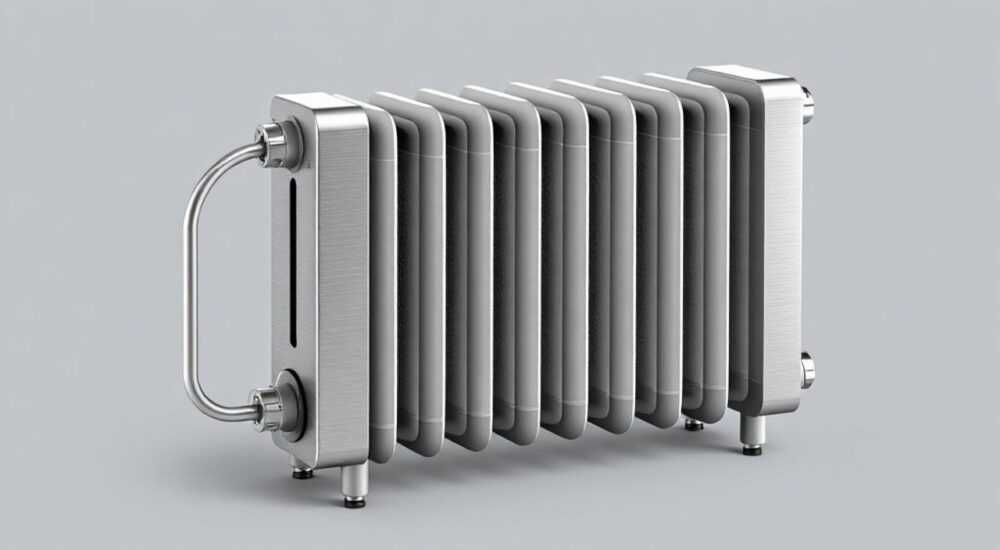

Биметаллический радиатор с боковым подключением

Биметаллические радиаторы с боковым подключением — это один из самых распространённых и эффективных типов отопительных приборов в современных жилых и коммерческих зданиях. Благодаря сочетанию стальной внутренней начинки и алюминиевого корпуса, они обеспечивают высокую теплоотдачу, устойчивость к гидроударам и долгий срок службы. Боковое подключение позволяет оптимально использовать пространство и интегрировать радиатор в систему отопления без потерь мощности.

Преимущества биметаллических радиаторов

Биметаллические радиаторы завоевали доверие миллионов потребителей благодаря уникальной комбинации свойств. Они идеально подходят для эксплуатации в условиях высоких давлений и перепадов температур, что особенно важно в многоквартирных домах с централизованным отоплением. Их конструкция обеспечивает высокую теплоотдачу при относительно небольших габаритах, что делает их привлекательными для установки в квартирах с ограниченным пространством.

Особенно выделяется устойчивость к коррозии. Внутренние коллекторы выполнены из стали или нержавеющей стали, которые не реагируют на химический состав теплоносителя. Алюминиевый корпус, в свою очередь, быстро нагревается и передаёт тепло в помещение. Это даёт двойную выгоду: надёжность внутри и эффективность снаружи.

Такие радиаторы способны выдерживать рабочее давление до 35–40 атмосфер, а опрессовочное — до 60 атм. Это значительно выше, чем у чугунных или алюминиевых аналогов. Такой запас прочности критически важен в старых домах, где возможны гидроудары и скачки давления в системе.

Что такое боковое подключение: принцип работы и особенности

Боковое подключение — это стандартная схема, при которой подводящая и обратная трубы подключаются к радиатору с одной стороны, сверху и снизу. Подача обычно осуществляется сверху, а обратка — снизу. Такая конфигурация считается наиболее эффективной, так как обеспечивает естественную циркуляцию теплоносителя по всем секциям.

Когда теплоноситель поступает сверху, он заполняет верхний коллектор, затем постепенно опускается по каналам, отдавая тепло стенкам радиатора. Охлаждённая вода собирается в нижнем коллекторе и выводится через обратный патрубок. Этот процесс минимизирует образование воздушных пробок и гарантирует равномерный прогрев.

Боковое подключение особенно удобно при скрытой разводке труб — например, в полах или за плинтусами. Оно позволяет аккуратно вписать радиатор в интерьер, не нарушая дизайнерскую задумку. Кроме того, большинство терморегуляторов и термоголовок рассчитаны именно на боковое подключение.

1. Подключение выполняется через переходники («американки») с резьбой 1/2 дюйма.
2. Сверху устанавливается кран Маевского для удаления воздуха.
3. Нижнее соединение используется для подключения обратки или заглушки.
4. Для регулировки температуры можно установить термостатическую головку.

Устройство и материалы: как устроен биметаллический радиатор

Ключ к долговечности и эффективности — в «начинке» радиатора. Биметаллическая конструкция состоит из двух основных компонентов: стального каркаса и алюминиевого корпуса. Стальные трубки формируют внутренний контур, по которому движется теплоноситель. Они свариваются лазером, что исключает протечки и деформации.

Алюминиевый слиток охватывает стальной сердечник методом литья под давлением. Это создаёт монолитную структуру, где алюминий отвечает за теплоотдачу, а сталь — за прочность. Каждая секция имеет чётко определённый объём (обычно 0.12–0.18 литра) и высоту (350 мм или 500 мм — самые популярные).

В зависимости от производителя, могут использоваться разные технологии:

• Полностью биметаллические — все внутренние каналы стальные.
• Частично биметаллические — только вертикальные колонны стальные, горизонтальные — алюминиевые (менее надёжны).

Сравнение с другими типами радиаторов: плюсы и минусы

Выбирая радиатор, важно понимать, чем биметалл отличается от альтернатив. Ниже — детальное сравнение по ключевым параметрам.

Биметаллические радиаторы занимают «золотую середину»: они дороже алюминиевых, но намного надёжнее. Чугунные долговечны, но медленно нагреваются и имеют большой вес. Стальные панели эффективны, но чувствительны к давлению и не подходят для централизованного отопления.

Как выбрать правильно: ключевые параметры и критерии

Выбор радиатора зависит от нескольких факторов: типа системы отопления, площади помещения, высоты потолков и климатических условий. Вот пошаговый алгоритм подбора:

1. Рассчитайте необходимую мощность. На 1 м² помещения с потолками до 3 м требуется 100 Вт. Для угловой комнаты — 120 Вт. Например, для 18 м² нужно 1800–2160 Вт.
2. Определите количество секций. Если одна секция выдаёт 180 Вт, то 2160 / 180 = 12 секций.
3. Уточните межосевое расстояние. Самые распространённые — 350 мм и 500 мм. Высота подоконника и ниши должна это позволять.
4. Проверьте давление в системе. В многоэтажках — до 15 атм, но возможны скачки. Выбирайте радиаторы с запасом (от 30 атм).
5. Обратите внимание на производителя. Лучшие бренды: Global (Италия), Rifar (Россия), Sira (Италия), Fondital (Италия).

Монтаж и подключение: пошаговая инструкция и типичные ошибки

Правильный монтаж — залог эффективной и безопасной работы. Работы можно выполнить самостоятельно, но лучше пригласить специалиста.

Пошаговая инструкция

1. Отключите систему отопления и слейте воду.
2. Установите кронштейны на стену строго по уровню (обычно 2 на 10 секций).
3. Подвесьте радиатор, проверьте горизонтальность.
4. Подключите подачу и обратку через «американки» и шаровые краны.
5. Установите кран Маевского сверху.
6. Откройте краны, запустите систему, удалите воздух.

Типичные ошибки

• Неправильная высота установки. Зазор до пола — не менее 10 см, до подоконника — 5–10 см. Иначе нарушается конвекция.
• Отсутствие запорной арматуры. Без кранов нельзя демонтировать радиатор без слива всей системы.
• Подключение «по диагонали» в обратную сторону. Если подача снизу — теплоотдача падает на 10–15%.
• Игнорирование крана Маевского. Без него невозможно удалить воздух, что вызывает шум и холодные секции.

Эксплуатация и уход: как продлить срок службы

Биметаллические радиаторы почти не требуют обслуживания, но базовый уход увеличивает срок службы. Раз в год проводите визуальный осмотр на предмет подтёков, коррозии, шума при работе.

Протирайте пыль мягкой тряпкой. Раз в 2–3 года промывайте радиатор, особенно если заметили снижение теплоотдачи. Это можно сделать химическим способом (реагенты для промывки) или гидродинамическим — через специализированную службу.

Не закрывайте радиатор плотными шторами или экранами — это снижает теплообмен на 20–30%. Если используется декоративная панель, она должна иметь достаточные вентиляционные отверстия сверху и снизу.

Экспертное мнение

Вопросы и ответы

Заключение

Биметаллический радиатор с боковым подключением — это оптимальное решение для современного отопления. Он сочетает прочность стального сердечника, высокую теплоотдачу алюминиевого корпуса и универсальность монтажа. Такие приборы отлично работают как в старых домах с нестабильным давлением, так и в новых жилых комплексах с автоматизированными системами.

• Биметаллические радиаторы устойчивы к высокому давлению и гидроударам.
• Боковое подключение — самое эффективное и распространенное.
• При выборе обращайте внимание на материал горизонтальных каналов.
• Монтаж требует запорной арматуры, крана Маевского и правильной высоты.
• Срок службы — до 25 лет при соблюдении условий эксплуатации.
