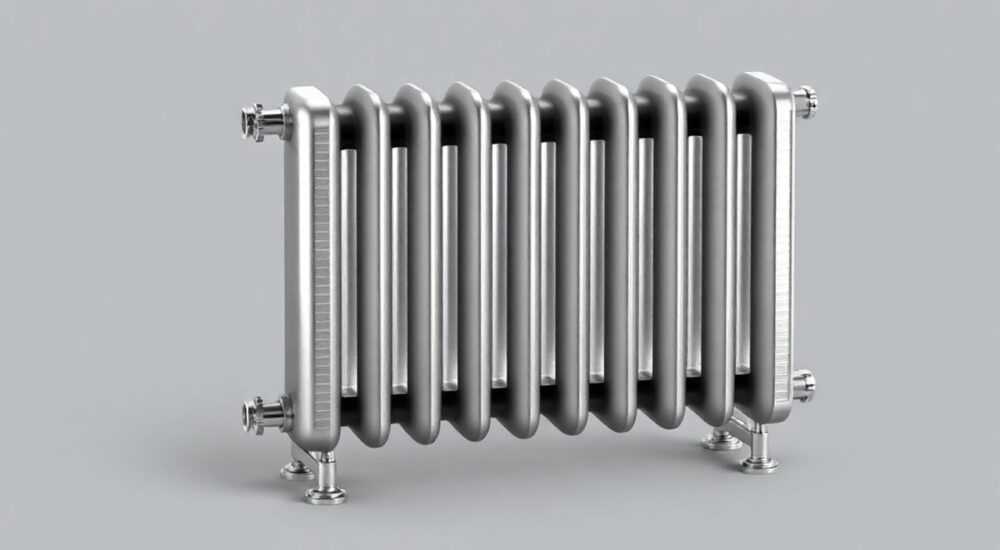

Биметаллический радиатор устройство

Биметаллические радиаторы — это современное решение для эффективного отопления жилых и коммерческих помещений, сочетающее прочность стали и высокую теплоотдачу алюминия. Их устройство основано на двухслойной конструкции, где внутренний стальной каркас контактирует с теплоносителем, а внешняя алюминиевая оболочка обеспечивает максимальную теплоотдачу в помещение. Благодаря такому гибридному подходу батареи устойчивы к гидроударам, коррозии и перепадам давления, что делает их идеальными для централизованных систем отопления многоэтажных домов.

В условиях российского климата и нестабильного качества теплоносителя традиционные алюминиевые радиаторы часто выходят из строя из-за коррозии и разрушения под действием щелочей и примесей. Чугунные аналоги, хотя и долговечны, медленно нагреваются и имеют большой вес. Биметаллические радиаторы занимают золотую середину: они сочетают лучшие свойства металлов, обеспечивая надёжность, эстетичный внешний вид и высокую эффективность. В этой статье мы детально разберём устройство биметаллического радиатора, принцип его работы, виды конструкций, технические характеристики и ключевые критерии выбора.

Устройство биметаллического радиатора: как устроена «гибридная» батарея

Биметаллический радиатор — это секционный прибор отопления, каждая секция которого представляет собой сложную инженерную конструкцию. Основа устройства — два металла: сталь и алюминий. Сталь используется для формирования внутреннего контура, по которому циркулирует теплоноситель. Алюминий образует внешнюю часть радиатора, отвечающую за теплообмен с воздухом помещения.
Каждая секция состоит из вертикальных стальных колонн (каналов), соединённых сверху и снизу горизонтальными коллекторами. Эти элементы изготавливаются из углеродистой или нержавеющей стали и выдерживают давление до 35–40 атмосфер. Вся стальная система герметично заключается в литой алюминиевый корпус методом литья под давлением. Это обеспечивает плотный контакт между металлами и эффективную передачу тепла.
Секции соединяются между собой ниппелями с уплотнительными прокладками, образуя единую батарею нужной мощности. Сверху и снизу радиатора предусмотрены технологические отверстия для подключения к системе отопления. Также стандартно устанавливаются заглушки, кран Маевского для удаления воздуха и опционально — термоголовка.

Из чего состоит одна секция

• Стальные вертикальные каналы — основной путь движения теплоносителя, устойчивые к коррозии и высокому давлению.
• Горизонтальные коллекторы — распределяют теплоноситель между секциями.
• Алюминиевый корпус — увеличивает площадь теплоотдачи за счёт рёбер и декоративного кожуха.
• Межсекционные ниппели — обеспечивают герметичное соединение секций.
• Уплотнительные прокладки — предотвращают протечки (материал: паронит или EPDM).

Типы биметаллических радиаторов: частичные и полные

Не все радиаторы, называемые «биметаллическими», одинаковы по конструкции. На рынке существует два основных типа: полностью биметаллические и частично биметаллические (или псевдобиметаллические). Разница критична для долговечности и применения.
Полные биметаллические радиаторы имеют стальные колонны и коллекторы по всему периметру внутреннего контура. То есть, каждый сантиметр, соприкасающийся с водой, — стальной. Такие модели выпускают бренды Global, Sira, Rifar Monolith. Они рассчитаны на давление до 100 атм и срок службы до 50 лет.
Частично биметаллические радиаторы используют сталь только в вертикальных каналах, а горизонтальные перемычки выполнены из алюминия. Это удешевляет производство, но снижает надёжность: алюминий подвержен коррозии при контакте с агрессивным теплоносителем. Такие модели дешевле, но не рекомендуются для централизованного отопления.

Принцип работы: как передаётся тепло в биметалле

Работа биметаллического радиатора основана на трёх физических процессах: конвекции, теплопроводности и излучении. Горячая вода (теплоноситель) поступает в стальные каналы, нагревая их стенки. Тепло передаётся по стальному каркасу, затем — через контакт — алюминиевому корпусу.
Алюминий обладает высокой теплопроводностью (почти в 5 раз выше, чем у стали), поэтому быстро прогревается и отдаёт тепло в окружающий воздух. Рёбра алюминиевого кожуха увеличивают площадь теплообмена, создавая конвективные потоки: тёплый воздух поднимается, а холодный опускается к радиатору, обеспечивая естественную циркуляцию.
Тепло также излучается в виде инфракрасных волн, которые нагревают предметы и стены в комнате. Этот эффект создаёт ощущение «тёплого комфорта», даже если воздух не слишком горяч.

Фазы теплоотдачи

1. Нагрев стального внутреннего контура от теплоносителя.
2. Передача тепла от стали к алюминию через контакт.
3. Прогрев алюминиевых рёбер и корпуса.
4. Конвекция: движение тёплого воздуха в помещении.
5. Инфракрасное излучение от поверхности радиатора.

Преимущества и недостатки биметаллических радиаторов

Выбирая тип отопительного прибора, важно взвесить все «за» и «против». Биметаллические радиаторы лидируют по популярности в городских квартирах, но не лишены недостатков.
Преимущества:

• Высокая прочность — выдерживают гидроудары и давление до 40 атм (в монолитных моделях — до 100 атм).
• Долгий срок службы — 25–50 лет при соблюдении условий эксплуатации.
• Высокая теплоотдача — секция мощностью 200 мм между осями коллекторов даёт до 200 Вт тепла.
• Компактность и дизайн — современный внешний вид, множество цветов и форм.
• Устойчивость к коррозии — сталь не контактирует с агрессивной средой, а алюминий защищён внутри.

Недостатки:

• Высокая цена — дороже алюминиевых и чугунных аналогов.
• Сложность ремонта — при утечке требуется замена всей секции или батареи.
• Риск некачественных аналогов — на рынке много подделок с тонкими стальными вставками.
• Ограничения по теплоносителю — pH должен быть в диапазоне 6.5–9.0, чтобы не разрушать прокладки.

Как выбрать биметаллический радиатор: 7 ключевых критериев

Правильный выбор начинается с анализа условий эксплуатации. Вот семь факторов, которые нельзя игнорировать:

1. Тип системы отопления

Для централизованного отопления (ЦО) подходят только полные биметаллические радиаторы. В автономных системах (частный дом) можно использовать и частичные, но с контролем качества воды.

2. Рабочее и опрессовочное давление

Уточните параметры своей системы. В многоэтажках давление может достигать 12–15 атм, а опрессовка — 25 атм. Выбирайте радиаторы с запасом: минимум 35 атм.

3. Межосевое расстояние

Стандартные значения: 350 мм и 500 мм. Определяется расстоянием между подводящими трубами. Если установить радиатор с другим шагом — понадобятся переходники.

4. Тепловая мощность одной секции

Рассчитывается исходя из объёма помещения: 40–45 Вт на 1 м³. Например, для комнаты 20 м² и высотой 2.7 м объём — 54 м³, нужная мощность — около 2400 Вт. При 200 Вт на секцию — потребуется 12 секций.

5. Материал и качество сборки

Проверяйте сертификаты, страну производства. Лучшие — итальянские (Global, Royal Thermo), немецкие (Kermi) и российские (Rifar).

6. Гарантия и сервис

Надёжные производители дают гарантию 10–25 лет. Уточните условия: покрывает ли она протечки, коррозию, заводской брак.

7. Подключение

Выберите схему: боковое, нижнее или диагональное. Для максимизации КПД в длинных батареях (более 10 секций) рекомендуется диагональное подключение.

Распространённые ошибки при монтаже и эксплуатации

Даже самый качественный радиатор может выйти из строя из-за неправильной установки. Вот типичные ошибки:

• Негерметичное соединение — использование неподходящих прокладок или недостаточное затягивание ниппелей.
• Установка без воздухоотводчика — приводит к завоздушиванию и снижению теплоотдачи.
• Нарушение горизонтали — радиатор должен быть установлен с небольшим уклоном (2–3 мм) в сторону крана Маевского.
• Закрытие решётками — декоративные экраны без вентиляционных отверстий снижают теплоотдачу на 20–30%.
• Игнорирование промывки системы — грязь и шлам могут забить узкие каналы радиатора.

Как избежать проблем

1. Монтируйте радиаторы только специалисты с опытом.
2. Перед установкой промойте систему и проверьте качество теплоносителя.
3. Устанавливайте термостатические головки для регулировки температуры.
4. Ежегодно проводите профилактическую продувку и удаление воздуха.
5. Не красьте радиаторы без разрешения производителя — это может нарушить теплоотдачу.

Экспертное мнение

Современные биметаллические радиаторы — это результат многолетних исследований в области материаловедения и теплотехники. Производители продолжают совершенствовать конструкции: например, компания Rifar выпустила серию Monolith с цельностальным сердечником и увеличенным сроком службы до 50 лет.
«Главная тенденция — повышение надёжности при сохранении высокой теплоотдачи. Мы видим рост спроса на радиаторы с антикоррозийным покрытием внутренних каналов и улучшенной герметичностью», — отмечает Дмитрий Козлов, технический директор НИИ Отопительных Систем.
Также развиваются «умные» решения: радиаторы с интегрированными датчиками температуры и Bluetooth-модулями для управления через смартфон. Однако массовое применение таких технологий пока ограничено стоимостью.

Вопросы и ответы

Заключение

Биметаллические радиаторы — это оптимальное решение для современных условий отопления, особенно в многоквартирных домах с централизованными системами. Их устройство, основанное на сочетании стали и алюминия, обеспечивает уникальный баланс прочности, долговечности и эффективности теплоотдачи.

• Биметаллический радиатор состоит из стального внутреннего контура и алюминиевого корпуса.
• Полный биметалл надёжен для централизованного отопления, частичный — рискован.
• Теплоотдача достигается за счёт конвекции, излучения и высокой теплопроводности алюминия.
• При выборе учитывайте давление, мощность, межосевое расстояние и гарантию.
• Избегайте ошибок при монтаже: герметичность, вентиляция и правильная установка — ключ к долгой службе.
