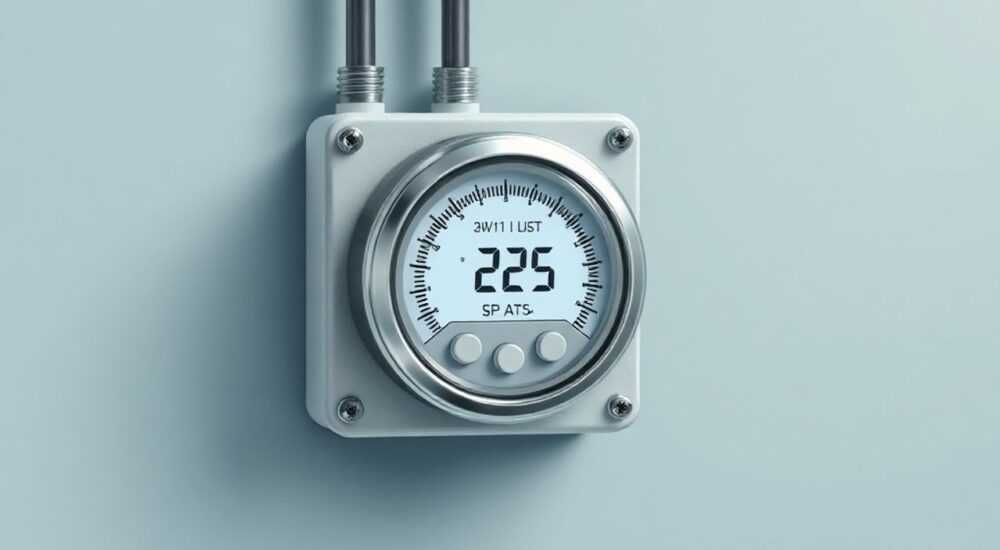

Блок управления с терморегулятором

Блок управления с терморегулятором — это ключевой элемент современных систем отопления, обеспечивающий автоматическое поддержание заданной температуры в помещении. Он объединяет функции контроля, регулирования и защиты оборудования, позволяя эффективно управлять энергопотреблением и комфортом. Такие устройства применяются как в бытовых, так и в промышленных системах — от теплых полов до котельных установок.

Что такое блок управления с терморегулятором

Блок управления с терморегулятором — это электронное устройство, предназначенное для автоматического регулирования работы отопительного оборудования на основе данных о текущей температуре. Оно состоит из микроконтроллера, интерфейса для подключения датчиков (воздушных, пола, уличных), реле или твердотельных ключей для управления нагрузкой и, зачастую, дисплея для настройки параметров.

Устройство получает сигнал от одного или нескольких датчиков, сравнивает его с заданным значением и принимает решение: включить или выключить нагревательный элемент. Современные блоки могут управлять не только одним контуром, но и несколькими — например, одновременно теплым полом, радиаторами и системой ГВС.

Работа таких систем основана на принципе обратной связи: чем точнее данные с датчиков, тем стабильнее и экономичнее работает система. Благодаря этому достигается высокий уровень комфорта без постоянного вмешательства пользователя.

Основные функции и преимущества

Современный блок управления выполняет ряд важных задач, выходящих за рамки простого включения/выключения нагрева. Ключевые функции включают:

• Автоматическое поддержание заданной температуры в помещении.
• Программирование режимов по времени (например, понижение ночью или в рабочие часы).
• Контроль перегрева и защита оборудования от аварийных ситуаций.
• Подключение внешних датчиков — пола, воздуха, улицы — для более точного регулирования.
• Индикация состояния системы, диагностика неисправностей.
• Удалённое управление через мобильное приложение или веб-интерфейс (в продвинутых моделях).

Преимущества использования таких блоков очевидны. Во-первых, это экономия энергии — по данным Ассоциации энергоэффективности, правильно настроенный терморегулятор может снизить потребление электроэнергии на 20–30%. Во-вторых, повышается комфорт: температура остаётся стабильной, без резких колебаний.

Кроме того, автоматизация снижает износ оборудования. Постоянные циклы включения/выключения при неправильной настройке могут привести к преждевременному выходу из строя ТЭНов, насосов или котлов. Блок управления минимизирует такие риски за счёт плавного регулирования и логических алгоритмов.

Как работает система?

Процесс регулирования можно представить как цикл:

1. Датчик измеряет текущую температуру.
2. Блок сравнения анализирует разницу между фактическим и целевым значением.
3. Если температура ниже порога — включается нагрев.
4. После достижения нужной температуры — нагрев отключается.
5. Цикл повторяется.

В более сложных системах используются PID-алгоритмы, которые учитывают скорость изменения температуры и предотвращают «проскок» значения выше заданного.

Виды блоков управления

Блоки управления классифицируются по нескольким признакам: типу нагрузки, количеству каналов, способу монтажа и уровню интеллекта. Ниже — основные категории.

Отдельно стоит выделить блоки, предназначенные для конкретных систем:

• Для электрических теплых полов — часто включают датчик температуры пола и ограничение по максимальному нагреву (обычно до 28–30 °C).
• Для водяных теплых полов — управляют сервоприводами коллекторов, могут работать с уличными датчиками для компенсации внешней температуры.
• Для котлов — интегрируются с газовыми, электрическими или твердотопливными котлами, поддерживают приоритет ГВС.
• Универсальные — программируемые контроллеры, настраиваемые под любую нагрузку.

Как выбрать подходящее устройство

Выбор зависит от нескольких факторов: типа отопительной системы, площади помещения, бюджета и желаемого уровня автоматизации. Вот ключевые критерии:

• Тип нагрузки — электрическая (ТЭНы, кабель) или водяная (коллекторы, котёл). Убедитесь, что блок совместим по мощности и типу подключения.
• Количество зон — если нужно управлять разными комнатами по отдельности, выбирайте многоканальный блок или систему с несколькими терморегуляторами.
• Тип датчика — внутренний (воздух), внешний (пол), уличный. Для тёплого пола обязательно наличие датчика температуры пола.
• Функция программирования — позволяет задать расписание (например, тепло утром и вечером, прохладно днём). Экономит до 25% энергии.
• Интерфейс — механическая ручка, кнопки, сенсорный экран. Чем удобнее интерфейс, тем проще настройка.
• Подключение к интернету — актуально для тех, кто хочет управлять отоплением удалённо или интегрировать его в «умный дом».

Чек-лист выбора

Перед покупкой проверьте:

1. Соответствие мощности блока и нагрузки (например, суммарная мощность всех секций тёплого пола).
2. Наличие защиты от перегрузки, перегрева, короткого замыкания.
3. Возможность подключения дополнительных датчиков.
4. Наличие гарантии и поддержки производителя.
5. Совместимость с вашим котлом или системой (особенно важно для брендов типа Vaillant, Bosch, Buderus).

Установка и настройка

Монтаж блока управления требует соблюдения правил электробезопасности. Работы должны выполнять квалифицированные специалисты, особенно если речь идёт о подключении к котлу или трёхфазной сети.

Общий алгоритм установки:

1. Отключите питание на щитке.
2. Зафиксируйте блок на DIN-рейке в электрощите или на стене (если настенный вариант).
3. Подключите питание (обычно 230 В).
4. Подключите датчики: вставьте провода в соответствующие клеммы (полярность важна!)
5. Подключите нагрузку (например, силовой кабель к ТЭНу или катушку сервопривода).
6. Включите питание и выполните первоначальную настройку.

Настройка включает:

• Установку целевой температуры.
• Выбор режима (ручной, автоматический, программируемый).
• Настройку графика (если есть таймер).
• Калибровку датчика (при необходимости).

Типичные ошибки и как их избежать

Даже при правильном выборе устройства пользователи допускают распространённые ошибки:

• Неправильное расположение датчика — например, установка датчика температуры пола под мебелью или в месте сквозняка. Это приводит к некорректным показаниям и перегреву.
• Перегрузка блока — подключение нагрузки, превышающей допустимую мощность. Может вызвать перегрев и выход из строя.
• Отсутствие заземления — особенно важно для электрических систем. Повышает риск поражения током.
• Игнорирование инструкции — многие функции (например, антизамерзание или защита от конденсата) доступны только при правильной настройке.
• Самостоятельная модификация — попытки «доработать» блок без знаний могут привести к поломке.

Как избежать проблем

• Проверяйте соответствие характеристик перед покупкой.
• Делайте фото схемы подключения до начала монтажа.
• Используйте кабели с достаточным сечением (минимум 1.5 мм² для нагрузки до 3.5 кВт).
• Проводите регулярную диагностику — хотя бы раз в год.

Экспертное мнение

Анна Петрова, руководитель отдела автоматизации HVAC-систем, 10 лет опыта

«За последние годы мы наблюдаем переход от простых термостатов к полноценным системам управления. Современные блоки — это не просто выключатели, а «мозг» отопления. Они анализируют данные, прогнозируют потребность в тепле, адаптируются к погодным условиям.

Особенно востребованы решения с уличным датчиком. Например, при падении температуры на улице до –10 °C система заранее увеличивает подачу тепла, избегая резких скачков внутри. Это повышает комфорт и снижает нагрузку на котёл.

Рекомендую обращать внимание на устройства с возможностью обновления прошивки. Это обеспечивает долгосрочную эксплуатацию и поддержку новых функций.»

Вопросы и ответы

Заключение

Блок управления с терморегулятором — это не роскошь, а необходимый элемент современной системы отопления. Он обеспечивает комфорт, экономию энергии и продлевает срок службы оборудования. Правильно выбранный и установленный блок становится «невидимым помощником», который работает без вмешательства, поддерживая идеальную температуру в доме.

• Выбирайте блок, соответствующий типу и мощности вашей системы.
• Предпочтение отдайте моделям с программированием и поддержкой внешних датчиков.
• Установку доверяйте квалифицированным специалистам.
• Регулярно проверяйте работу системы и обновляйте настройки.
• Интеграция с «умным домом» открывает новые возможности контроля и экономии.
