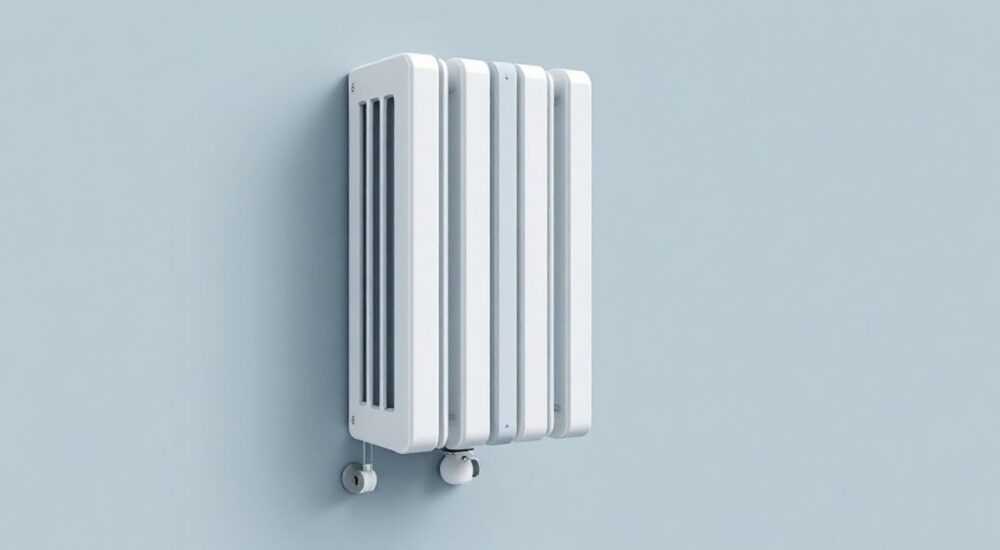

Боковое подключение вертикального радиатора

Боковое подключение вертикального радиатора — один из самых распространённых способов интеграции отопительного прибора в систему центрального или автономного отопления. Такой метод обеспечивает максимальную теплоотдачу при правильной установке и позволяет эффективно использовать стандартные монтажные схемы. Главное — соблюдать правила подключения, выбрать подходящую арматуру и учитывать особенности системы.

Особенности бокового подключения

Боковое подключение предполагает подвод теплоносителя к радиатору с одной стороны — сверху (подача) и снизу (обратка). Это классическая схема, используемая как в многоквартирных домах, так и в частных коттеджах. Она особенно актуальна для вертикальных радиаторов, где высота прибора превышает ширину, и поток теплоносителя должен равномерно проходить по всем секциям.
Такое подключение минимизирует гидравлическое сопротивление и способствует естественной конвекции внутри радиатора. Теплоноситель поступает в верхний коллектор, постепенно остывает, опускается вниз и выводится через нижнее боковое отверстие. При этом достигается максимальная разница температур между входом и выходом, что повышает КПД системы.
Важно понимать, что эффективность бокового подключения напрямую зависит от правильного направления потока. Если перепутать подачу и обратку, возможны застои, неполный прогрев прибора и шум в системе. Особенно это критично для алюминиевых и биметаллических радиаторов, чувствительных к гидравлическим режимам.

Когда применяется боковое подключение?

• При замене старых чугунных батарей на современные панельные или секционные модели.
• В системах с принудительной циркуляцией (насосные контуры), где давление стабильно.
• При ограниченном пространстве под окном — вертикальные радиаторы экономят площадь.
• В дизайнерских интерьерах, где важна эстетика — скрытые трубы и минимальное количество соединений.

Преимущества и недостатки схемы

Боковое подключение остаётся популярным благодаря своей простоте и надёжности. Однако, как и любой технический выбор, оно имеет свои плюсы и минусы, которые нужно учитывать перед монтажом.

Преимущества

• Максимальная теплоотдача: при правильной схеме (подача сверху, обратка снизу) достигается КПД до 97% от заявленной мощности радиатора.
• Простота монтажа: минимальное количество труб и фитингов снижает риск протечек и ускоряет установку.
• Универсальность: подходит для всех типов радиаторов — чугунных, стальных, алюминиевых, биметаллических.
• Совместимость с термостатами: легко интегрируется с термоголовками для автоматического регулирования температуры.

Недостатки

• Зависимость от гидравлики: при слабом насосе или засорах возможны «холодные» секции в конце радиатора.
• Неэффективно при длинных радиаторах: более 15 секций — риск неравномерного прогрева.
• Требует точной балансировки: в многосекционных системах без регулировочных клапанов может возникнуть перерасход энергии.

Пошаговая инструкция по монтажу

Правильная установка — залог эффективной и долгой работы радиатора. Ниже приведён алгоритм действий для бокового подключения вертикального радиатора в систему отопления.

1. Отключите систему отопления. Перекройте стояк и слейте воду. В автономных системах — отключите котёл и сбросьте давление.
2. Разметка и крепление кронштейнов. Используйте уровень. Для радиатора до 10 секций — два кронштейна (один сверху, один снизу). Более 10 секций — добавьте третий опорный кронштейн по центру.
3. Установка заглушек и переходников. На нижнее боковое отверстие с противоположной стороны от подключения установите заглушку. На верхнее — воздухоотводчик (кран Маевского).
4. Подключение подающей и обратной линии. Подачу подключайте к верхнему патрубку, обратку — к нижнему на той же стороне. Используйте американки (резьбовые соединения с накидной гайкой) для удобства демонтажа.
5. Установка термостатического клапана. Его монтируют на подающей линии. Выберите модель с предварительной настройкой (например, Danfoss RA-G или Oventrop Ultra).
6. Опрессовка системы. Плавно запустите теплоноситель, проверьте соединения на утечки. Удалите воздух через кран Маевского.
7. Балансировка. Откройте клапаны полностью, затем при необходимости прикройте на ¾ оборота для выравнивания температуры в других комнатах.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты при подключении радиаторов. Вот самые частые ошибки и способы их устранения.

Ошибка 1: Перепутаны подача и обратка

Если подачу подключить к нижнему патрубку, теплоноситель будет двигаться «по холодному», создавая гидравлические пробки. Результат — радиатор нагревается только наполовину.
Решение: всегда помечайте трубы до начала работ. Подача — горячая, обычно красная; обратка — синяя. Используйте стрелки на термоклапанах — они указывают направление потока.

Ошибка 2: Отсутствие воздухоотводчика

Воздух в радиаторе снижает теплоотдачу на 30–40%. Без крана Маевского удалить его невозможно.
Решение: устанавливайте воздухосборник на верхнюю пробку с противоположной стороны от подключения. Для дизайнерских моделей — автоматический воздухоотводчик.

Ошибка 3: Неправильный уклон

Радиатор должен быть строго горизонтальным. Уклон в сторону стояка вызывает завоздушивание.
Решение: используйте строительный уровень. Допустимое отклонение — не более 1 мм на метр длины.

Ошибка 4: Затянуты «американки» ключом

Перетяжка резьбовых соединений приводит к деформации прокладок и течи.
Решение: затягивайте рукой с помощью рожкового ключа, но без чрезмерного усилия. Достаточно 1–2 оборотов после плотного контакта.

Выбор арматуры и комплектующих

Качество подключения зависит не только от монтажа, но и от выбранных компонентов. Вот что нужно учитывать при покупке.

Термостатический клапан

Обязательный элемент для комфорта и экономии. Позволяет поддерживать заданную температуру в помещении. Лучшие бренды: Danfoss, Oventrop, Herz.

Кран Маевского

Ручной или автоматический. Автоматические дороже, но удобнее — не требуют участия человека. Устанавливаются на верхний коллектор.

Кронштейны

Должны выдерживать вес радиатора с водой. На каждые 10 кг — один кронштейн. Для вертикальных моделей выше 1.8 м — обязательна дополнительная опора снизу.

Прокладки и фум-лента

Используйте паронитовые прокладки и качественную фум-ленту (лучше — тефлоновую нить). Избегайте льна с краской — он высыхает и вызывает течь.

Экспертное мнение

Современные системы отопления требуют комплексного подхода. Простое копирование старых схем уже не работает.

Также стоит учитывать материал радиатора. Алюминий быстро нагревается, но чувствителен к качеству теплоносителя. Биметалл — надёжен, но дороже. Чугун — инерционен, но долговечен.
Для новых домов с низкотемпературными системами (45/35°C) выбирайте радиаторы с увеличенной поверхностью — например, панельные или вертикальные с ребристыми секциями.

Вопросы и ответы

Заключение

Боковое подключение вертикального радиатора — это проверенная временем, эффективная и простая в реализации схема. Она обеспечивает высокую теплоотдачу, совместима с современной арматурой и подходит для большинства жилых помещений. Главное — соблюдать базовые правила: подача сверху, обратка снизу, воздухоотводчик на противоположной стороне, использование термоклапана.

• Боковое подключение — оптимально для радиаторов до 15 секций.
• Подача должна подключаться к верхнему патрубку, обратка — к нижнему.
• Обязательно устанавливайте термостатический клапан и кран Маевского.
• Избегайте типичных ошибок: перепутанная подача, отсутствие воздухоотвода, перетяжка соединений.
• Используйте качественную арматуру от проверенных производителей.
