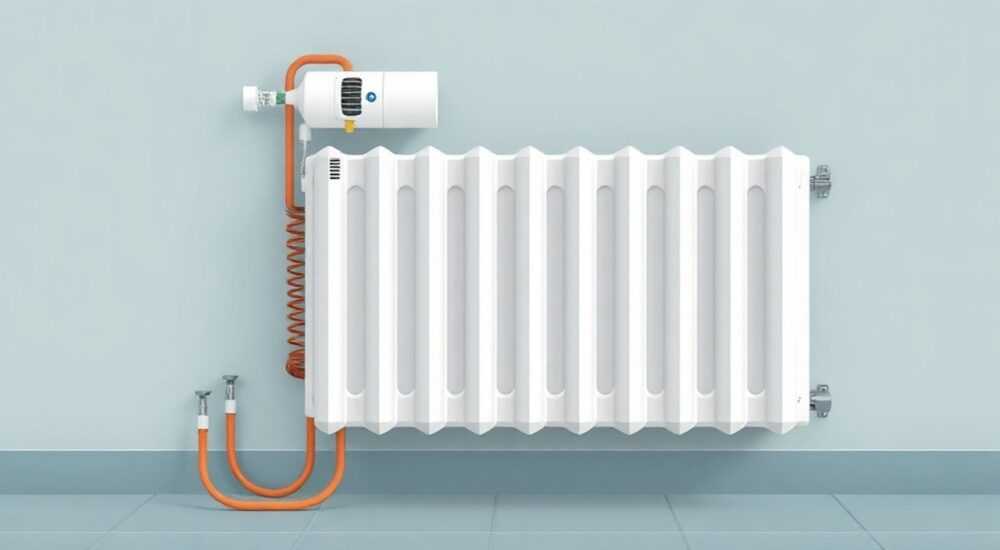

Части батареи отопления

Батареи отопления — это ключевой элемент системы обогрева в жилых и коммерческих зданиях, обеспечивающий комфортную температуру в помещениях. Однако за простым на первый взгляд устройством скрывается сложная конструкция, состоящая из множества компонентов, каждый из которых выполняет свою функцию. Понимание устройства батареи позволяет не только правильно подобрать радиатор для конкретных условий, но и эффективно обслуживать его, устранять неполадки и продлевать срок службы.

Основные части батареи отопления: что внутри и как работает

Радиатор отопления — это не просто металлическая панель, а целый комплекс взаимосвязанных элементов, предназначенных для передачи тепла от теплоносителя (воды или антифриза) в окружающую среду. Каждая часть играет важную роль: от циркуляции жидкости до регулировки температуры и предотвращения завоздушивания.

Центральным элементом является корпус радиатора, который может быть секционным или цельным. В секционных моделях он состоит из отдельных секций, соединённых между собой ниппелями. Каждая секция имеет вертикальные каналы, по которым движется горячая вода, и горизонтальные коллекторы, обеспечивающие распределение теплоносителя.

Кроме этого, в конструкцию входят:

• Соединительные муфты (ниппели), фиксирующие секции между собой;
• Глухие и проходные заглушки, закрывающие торцы радиатора;
• Кран Маевского — воздухоотводчик, необходимый для удаления воздуха из системы;
• Термостатический клапан — автоматическое устройство для регулировки потока теплоносителя;
• Отражательный экран (не всегда входит в комплект), улучшающий теплоотдачу.

Работа радиатора основана на принципе конвекции и излучения. Горячая вода нагревает стенки секций, которые, в свою очередь, отдают тепло воздуху. Конвективные потоки способствуют равномерному прогреву помещения. Эффективность зависит не только от материала радиатора, но и от правильной установки всех компонентов.

Функции ключевых деталей

Ниппели и соединения

Ниппели — это резьбовые соединители, с помощью которых собираются секции радиатора. Они бывают проходными и глухими. Проходной ниппель позволяет теплоносителю перемещаться между секциями, а глухой используется на концах. Между ниппелями устанавливаются прокладки из паронита или резины, предотвращающие протечки.

Кран Маевского

Этот маленький, но крайне важный элемент отвечает за удаление воздуха из радиатора. При запуске системы или при утечке теплоносителя в батарее может образовываться воздушная пробка, которая блокирует движение воды. Кран Маевского позволяет стравить воздух вручную или автоматически (в зависимости от модели). Устанавливается в верхней части радиатора, где воздух естественным образом скапливается.

Термостатический клапан

Термостат — это «умное» устройство, позволяющее поддерживать заданную температуру в помещении. Он реагирует на изменения температуры воздуха и перекрывает или открывает подачу теплоносителя. Современные модели оснащены датчиками, цифровыми дисплеями и возможностью программирования режимов.

Типы радиаторов и их конструкционные особенности

Разные типы радиаторов имеют различную конструкцию, что влияет на их внешний вид, теплоотдачу, вес и способ подключения. Наиболее распространённые — чугунные, стальные, алюминиевые и биметаллические. У каждого типа свои преимущества и недостатки, а также специфика компоновки.

Чугунные радиаторы

Это классика отопительных систем. Чугунные батареи долговечны, устойчивы к гидроударам и коррозии, хорошо сохраняют тепло. Однако они тяжёлые, хрупкие и имеют ограниченный выбор дизайна. Современные аналоги, такие как «ретро-радиаторы», имитируют старинный стиль, но соответствуют современным стандартам безопасности.

Стальные панельные радиаторы

Изготавливаются из листовой стали методом штамповки и сварки. Бывают одно-, двух- и трёхрядными, с дополнительными конвекционными рёбрами. Отличаются высокой теплоотдачей и небольшой массой. Однако чувствительны к перепадам давления и агрессивному теплоносителю. Подходят для автономных систем отопления.

Алюминиевые радиаторы

Лёгкие, эстетичные, с высокой теплоотдачей. Алюминий быстро нагревается и охлаждается, что позволяет оперативно регулировать температуру. Но материал реактивен к щелочной среде, поэтому такие радиаторы не рекомендуются для централизованного отопления с неконтролируемым качеством воды. Обязательно наличие антикоррозийного покрытия внутренних каналов.

Биметаллические радиаторы

Сочетают прочность стального сердечника и высокую теплоотдачу алюминиевого корпуса. Стальные трубки, по которым проходит теплоноситель, защищены от коррозии, а алюминиевые рёбра эффективно отдают тепло. Это самый надёжный вариант для централизованных систем с высоким давлением и риском гидроударов.

Монтаж и подключение: роль каждой детали в системе

Правильная установка радиатора напрямую влияет на его эффективность и безопасность. Даже самая качественная батарея будет работать плохо, если проигнорировать правила монтажа. Каждая деталь должна быть установлена в соответствии с техническими требованиями.

Процесс монтажа включает несколько этапов:

1. Выбор места: радиатор устанавливается под окном для создания тепловой завесы.
2. Крепление кронштейнов: обычно два нижних и один верхний (для длинных радиаторов — больше).
3. Подключение подводящих труб: применяется диагональное, боковое или нижнее подключение.
4. Установка запорной и регулирующей арматуры: термостат, кран Маевского, шаровые краны.
5. Опрессовка системы: проверка на герметичность перед запуском.

Схемы подключения

• Диагональное подключение — подача сверху с одной стороны, обратка снизу с противоположной. Самое эффективное для секционных радиаторов, особенно длинных.
• Боковое (одностороннее) — подача и обратка с одной стороны. Просто в монтаже, но менее эффективно для радиаторов более 10 секций.
• Нижнее подключение — используется в скрытых системах, когда трубы спрятаны в полу. Требует наличия специальных перемычек для равномерного прогрева.

Необходимая арматура

Помимо самого радиатора, в систему входят:

• Шаровые краны — для полного перекрытия потока при ремонте;
• Фильтры грубой очистки — предотвращают попадание механических частиц в радиатор;
• Балансировочные клапаны — для настройки расхода теплоносителя в многоконтурных системах;
• Термоголовки — автоматическое управление температурой.

Распространённые неисправности и уход за радиатором

Даже самые надёжные радиаторы требуют периодического обслуживания. Со временем могут возникать протечки, снижение теплоотдачи, шумы и другие проблемы. Знание причин и способов устранения поможет избежать серьёзных последствий.

Типичные неисправности

• Холодные секции — причина, чаще всего, в воздушной пробке. Решение — стравить воздух через кран Маевского.
• Протечки в стыках — износ прокладок или неправильная затяжка ниппелей. Требуется замена уплотнителей и подтяжка соединений.
• Шум в батарее

  — может быть вызван завоздушиванием, гидроударами или неправильным подключением термостата.

• Коррозия — особенно актуальна для алюминиевых и стальных радиаторов. Профилактика — использование качественного теплоносителя и антикоррозийных добавок.

Регулярный уход

Чтобы радиатор служил долго, рекомендуется:

• Очищать поверхность от пыли и грязи — она снижает теплоотдачу на 10–15%;
• Проверять герметичность соединений перед началом отопительного сезона;
• Промывать радиаторы раз в 3–5 лет, особенно в системах с жёсткой водой;
• Не закрывать радиаторы плотными шторами или экранами без вентиляции.

Экспертное мнение

По словам эксперта, будущее — за «умными» системами: радиаторы с интегрированными датчиками температуры, Bluetooth-управлением и возможностью интеграции в «умный дом». Уже сейчас доступны термоголовки, которые автоматически снижают температуру при открытии окон или отсутствии людей в помещении.

Вопросы и ответы

Заключение

Понимание устройства батареи отопления — это не просто техническая информация, а практический инструмент для повышения комфорта и экономии энергии. Каждая деталь, от ниппеля до термоголовки, играет свою роль в создании эффективной и долговечной системы обогрева.

• Знание конструкции радиатора помогает при выборе, монтаже и ремонте.
• Биметаллические и чугунные радиаторы — лучший выбор для централизованного отопления.
• Кран Маевского и термостатический клапан — обязательные элементы современной системы.
• Регулярное обслуживание увеличивает срок службы радиатора на 30–50%.
• Диагональное подключение обеспечивает максимальную теплоотдачу.
