Чем комплектуется внутренний противопожарный водопровод

Внутренний противопожарный водопровод (ВПВ) — это неотъемлемая часть системы пожарной безопасности любого здания, где требуется оперативное тушение огня силами персонала до приезда пожарных. Его основная задача — обеспечить подачу воды к очагу возгорания через стационарные устройства, такие как пожарные краны и рукава. Однако сам по себе трубопровод без правильно подобранного оборудования не сможет выполнять свою функцию эффективно и надежно.

Внутренний противопожарный водопровод комплектуется пожарными кранами, рукавами, стволами, запорной арматурой, манометрами и устройствами контроля давления. Ключевое — строгое соответствие требованиям СП 10.13130 и НПБ 106-95.

Содержание статьи:

Основные элементы комплектации внутреннего противопожарного водопровода
Требования к пожарным кранам и шкафам: нормы и практика
Критерии выбора шкафа
Выбор пожарных рукавов и стволов: на что обращать внимание
Проверка качества рукавов
Дополнительные устройства в системе ВПВ: от манометров до сигнализации
Системы контроля целостности
Монтаж и проверка работоспособности: практические шаги
Пошаговый алгоритм монтажа
Частые ошибки при комплектации и как их избежать
Распространённые проблемы
Экспертное мнение
Вопросы и ответы
Заключение

Основные элементы комплектации внутреннего противопожарного водопровода

Внутренний противопожарный водопровод представляет собой комплекс инженерных решений, направленных на обеспечение бесперебойной подачи воды для локализации пожара. Он действует как первая линия обороны в случае возгорания, особенно в многоэтажных и производственных зданиях. Без грамотно подобранного оборудования система может оказаться бесполезной даже при наличии воды в трубах.

Комплектация ВПВ регламентируется сводом правил СП 10.13130.2023 «Системы противопожарной защиты. Внутренние водопроводы. Требования пожарной безопасности». Этот документ определяет не только технические характеристики элементов, но и их количество, размещение, а также порядок испытаний. Также важны требования ГОСТ Р 51844-2020 и НПБ 106-95.

Основные компоненты, входящие в состав ВПВ:

Пожарные краны (ПК), включая запорную арматуру и соединительные головки;
Пожарные рукава — напорные, диаметром 51 или 65 мм;
Ручные пожарные стволы — распыляющие или компактные;
Шкафы пожарные — металлические или пластиковые, с прозрачной дверцей;
Запорная и регулирующая арматура — задвижки, обратные клапаны, вентили;
Устройства контроля давления — манометры, реле давления;
Сигнализационные устройства — кнопки вызова пожарной команды, датчики вскрытия шкафа.

Каждый элемент должен быть сертифицирован и соответствовать условиям эксплуатации. Например, в холодных помещениях используются материалы, устойчивые к замерзанию, а в агрессивных средах — коррозионностойкие покрытия.

Полезно знать: Пожарные краны должны размещаться так, чтобы любой участок помещения был доступен струёй воды от двух рукавов одновременно.

Требования к пожарным кранам и шкафам: нормы и практика

Пожарный кран — это точка подключения пожарного рукава к внутреннему водопроводу. Он состоит из запорной арматуры (обычно шарового крана или задвижки), соединительной головки и патрубка. По СП 10.13130.2023, кран должен обеспечивать расход воды не менее 2,5 л/с при минимальном напоре 10 м вод. ст.

Шкаф пожарный предназначен для хранения и защиты комплекта ВПВ. Он должен быть изготовлен из негорючих материалов, иметь четкую маркировку и легко открываться. Дверца — прозрачная, с возможностью быстрого вскрытия без специальных инструментов. На внешней стороне обязательно размещается знак пожарного крана по ГОСТ Р 12.4.026-2015.

Критерии выбора шкафа

Размер — должен вмещать рукав длиной 10 или 20 метров, ствол и кран без перегибов;
Материал — сталь с антикоррозийным покрытием или ударопрочный полимер;
Крепление — настенное, устойчивое к вибрациям и механическим воздействиям;
Степень защиты — не ниже IP44 при установке в помещениях с повышенной влажностью.

Характеристика	Нормативное значение	Комментарий
Высота установки крана	1,35 м от пола	Обеспечивает удобство использования для большинства людей
Минимальный напор у ствола	6 м вод. ст.	Для формирования компактной струи длиной не менее 6 м
Расстояние между кранами	Не более 40 м в коридорах	Зависит от планировки и высоты здания
Температура в помещении с ВПВ	От +5 °C	Исключает замерзание воды в трубах

«При выборе шкафа обращайте внимание на его герметичность и возможность установки сигнализации вскрытия. Это повышает уровень контроля и снижает риск хищения оборудования.» — Алексей Миронов, инженер-проектировщик систем пожаротушения, стаж 18 лет

Выбор пожарных рукавов и стволов: на что обращать внимание

Пожарный рукав — это гибкий напорный шланг, передающий воду от крана к стволу. Он должен выдерживать давление до 1,6 МПа и быть устойчивым к истиранию, ультрафиолету и химическим воздействиям. Основные типы: прорезиненные, тканевые с пропиткой и армированные.

Длина рукава выбирается в зависимости от типа здания:

Жилые и общественные здания — 10 или 20 метров;
Производственные помещения — до 25 метров при необходимости;
Подземные парковки — 20 метров с усиленной защитой от масел.

Соединительные головки на концах рукава должны быть стандартизированы — обычно используются типы РД-50, РД-65 или ГМ-65. Они обеспечивают быструю стыковку без протечек.

Пожарный ствол — устройство для формирования водяной струи. Бывает нескольких видов:

Распыляющий — создаёт водяной туман, эффективен при тушении электрооборудования и для охлаждения;
Компактный — формирует сплошную струю, используется для пробивания очага пожара;
Универсальный — комбинированный, позволяет переключать режимы подачи воды.

Полезно знать: Универсальные стволы всё чаще становятся стандартом — они повышают гибкость действий при тушении и снижают нагрузку на обучение персонала.

Проверка качества рукавов

Наличие маркировки с датой выпуска, типом и допустимым давлением;
Целостность ткани и прорезиненного слоя — без трещин и вздутий;
Герметичность при опрессовке — испытательное давление 1,2–1,6 МПа в течение 10 минут.

Дополнительные устройства в системе ВПВ: от манометров до сигнализации

Помимо базовых компонентов, современные системы ВПВ оснащаются дополнительными устройствами для контроля, диагностики и автоматизации. Эти элементы повышают надёжность и позволяют своевременно выявлять неисправности.

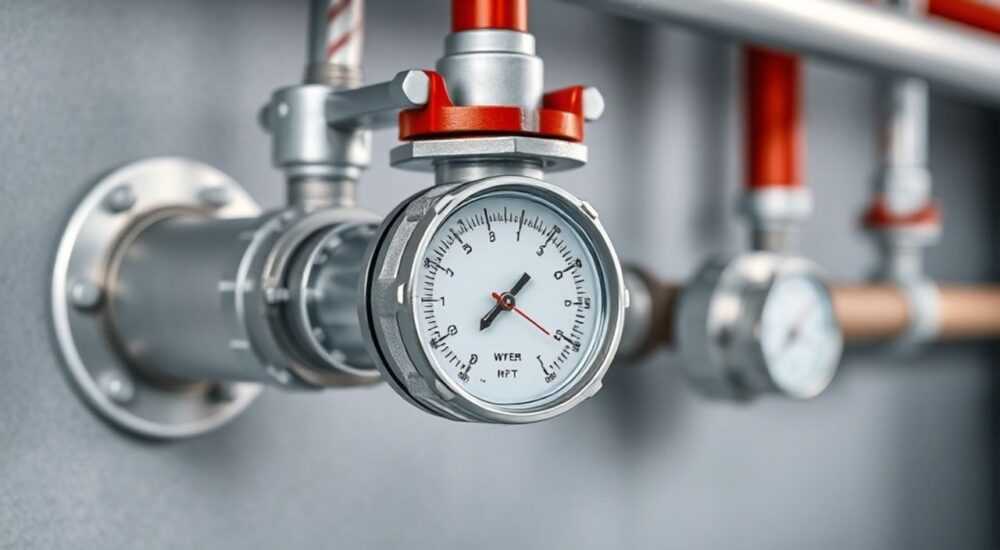

Манометры устанавливаются на групповых узлах и рядом с насосами. Они показывают текущее давление в сети. Отклонение от нормы может указывать на утечку, засор или отказ насоса. Рекомендуется использовать манометры с красной меткой — предельно допустимое давление.

Реле давления — электронные датчики, подключённые к системе пожарной сигнализации. При падении давления (например, при открытии крана) они отправляют сигнал на пульт охраны или автоматически запускают насос.

Кнопки ручного пуска пожаротушения размещаются рядом с выходами и в местах с высокой проходимостью. Их нажатие активирует насосную станцию и подаёт тревогу на центральный пульт.

Системы контроля целостности

Датчики вскрытия шкафа — магнитоконтактные или оптические;
Счётчики использования — фиксируют каждый случай применения рукава;
GPS-метки на оборудовании — в крупных объектах для учёта и поиска.

«На крупных объектах, таких как ТЦ или аэропорты, важно внедрять цифровой учёт ВПВ. Это позволяет отслеживать сроки плановой проверки и исключать человеческий фактор.» — Екатерина Соколова, руководитель службы пожарной безопасности бизнес-центра «Лотос», Москва

Монтаж и проверка работоспособности: практические шаги

Правильный монтаж — залог долгой и безопасной эксплуатации ВПВ. Все работы должны выполняться лицензированной организацией с соблюдением проектной документации.

Пошаговый алгоритм монтажа

Подготовка проекта с расчётом гидравлических параметров и размещением узлов.
Установка трубопровода с уклоном для слива воды и избегания воздушных пробок.
Монтаж пожарных кранов и запорной арматуры на высоте 1,35 м от пола.
Установка шкафов с закладкой рукавов «по-боевому» — без перегибов, с готовыми соединениями.
Подключение к насосной станции и системе контроля давления.
Опрессовка системы под давлением 1,2× рабочего (не менее 1 часа).
Приёмка комиссией и оформление акта ввода в эксплуатацию.

После монтажа проводится обучение персонала. Сотрудники должны уметь:

Быстро открыть шкаф и развернуть рукав;
Присоединить ствол и открыть кран;
Направить струю на очаг пожара, соблюдая безопасную дистанцию.

Ежегодно проводятся плановые проверки, включающие:

Визуальный осмотр состояния рукавов, шкафов и арматуры;
Тестирование давления и герметичности;
Проверку работоспособности сигнализации и насосов;
Актуализацию журналов обслуживания.

Полезно знать: После каждой проверки или реального использования рукав необходимо просушить, смазать головки и уложить заново — это продлевает срок службы на 30–40%.

Частые ошибки при комплектации и как их избежать

Даже при наличии качественного оборудования система может оказаться неэффективной из-за типичных просчётов.

Распространённые проблемы

Несоответствие нормам по количеству кранов. В больших залах или складах шаг между кранами превышает допустимый — до 50–60 м. Решение: расчёт по СП 10.13130 с учётом радиуса действия струи (не менее 6 м).
Использование некачественных рукавов. Дешёвые аналоги быстро теряют герметичность. Рекомендация: покупать только сертифицированное оборудование с маркировкой ГОСТ.
Отсутствие контроля давления. Нет манометров или реле — система работает «вслепую». Выход: обязательная установка датчиков на всех ключевых узлах.
Неправильное хранение рукавов. Перегибы, загрязнение, влага — приводят к разрушению материала. Совет: укладывать «по-боевому» — в один слой, без скручивания.
Отсутствие обучения персонала. Даже идеальная система бесполезна, если сотрудники не знают, как ею пользоваться. Обязательно: инструктаж минимум раз в год.

«Одна из самых опасных ошибок — использование ВПВ для хозяйственных нужд. Это приводит к износу, утечкам и невозможности применить систему в реальной чрезвычайной ситуации.» — Дмитрий Кузнецов, главный инспектор ГПН по Санкт-Петербургу

Экспертное мнение

«Сегодня мы наблюдаем переход от «механических» систем к «умным». Современные ВПВ интегрируются с BMS (Building Management System), что позволяет контролировать состояние в реальном времени: давление, температуру, факт вскрытия. Это не просто мода — это необходимость для объектов класса А и критической инфраструктуры. Через 5–7 лет такие решения станут стандартом, а не исключением.» — Ольга Петрова, директор по инновациям в ООО «Пожтехника-Сервис», 15 лет в сфере пожарной безопасности

Вопросы и ответы

Можно ли использовать внутренний водопровод для хознужд?

Нет. Использование пожарного водопровода для бытовых целей запрещено нормативами. Это снижает давление, увеличивает износ и может привести к аварии в момент пожара. Системы должны быть изолированы.

Как часто нужно проверять рукава?

Плановая проверка — не реже одного раза в год. Включает осмотр, опрессовку и промывку. При наличии повреждений — немедленная замена. Срок службы рукава — 5–7 лет при правильной эксплуатации.

Обязателен ли насосный узел для ВПВ?

Да, если давление в центральной сети недостаточно для формирования компактной струи. Насосная станция должна запускаться автоматически при падении давления или вручную через кнопку пуска.

Можно ли устанавливать пластиковые трубы в ВПВ?

Да, но только из материалов, допущенных к применению в пожарной защите — например, ПВХ с индексом огнестойкости. Однако в высотных зданиях предпочтительны стальные трубы из-за прочности и термостойкости.

Требуется ли обучение персонала?

Обязательно. Согласно п. 54 ППР в РФ, ответственные лица должны проходить инструктаж по действиям при пожаре. Умение пользоваться пожарным краном — часть программы.

Заключение

Внутренний противопожарный водопровод — это не просто труба с краном, а комплексная система, требующая грамотного проектирования, комплектации и обслуживания. От её состояния зависит безопасность людей и сохранность имущества. Полная комплектация включает пожарные краны, рукава, стволы, шкафы, контрольные приборы и средства сигнализации.

Главное — не просто установить оборудование, а обеспечить его постоянную готовность к работе. Регулярные проверки, обучение персонала и использование современных технологий контроля — ключ к надёжной защите.

Все элементы ВПВ должны соответствовать требованиям СП 10.13130.2023 и иметь сертификаты.
Шкафы пожарные должны быть герметичными, с прозрачной дверцей и сигнализацией вскрытия.
Рукава укладываются «по-боевому» — без перегибов, с готовыми соединениями.
Автоматический контроль давления и интеграция с системой сигнализации повышают безопасность.
Обучение персонала — обязательное условие эффективного использования ВПВ.
