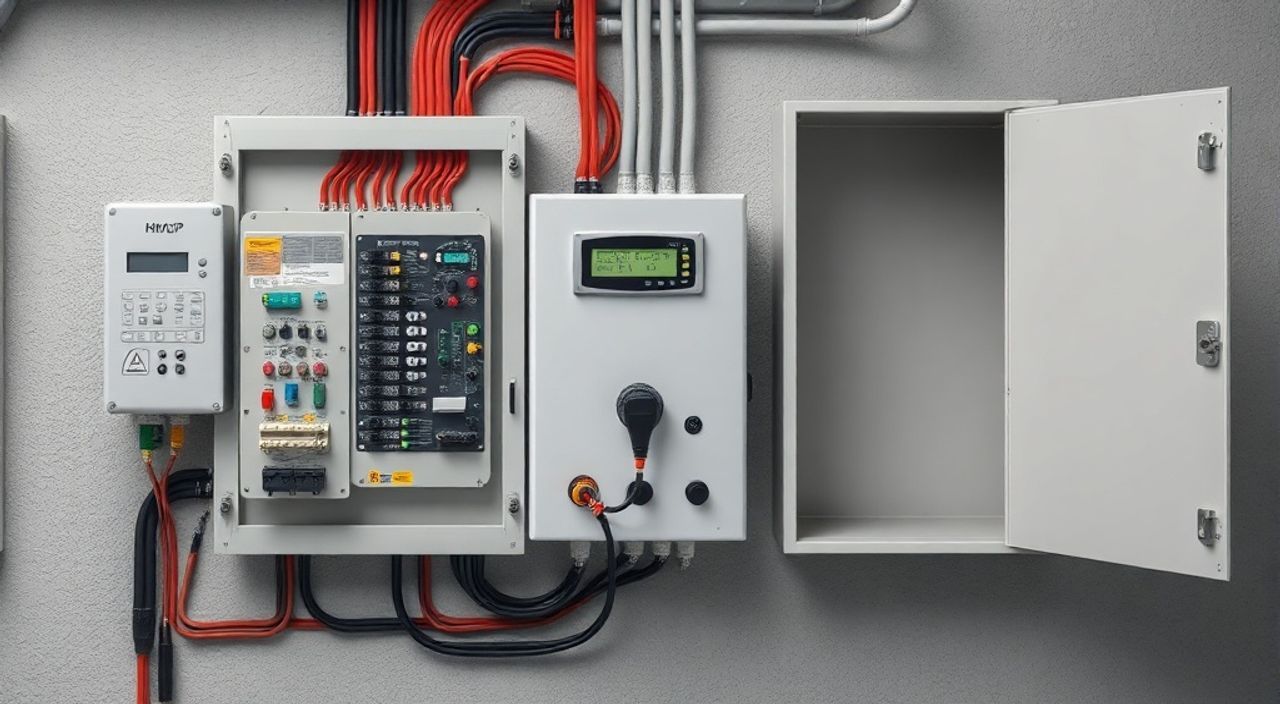

Чем отличается щит от шкафа электрический

Электрические щиты и шкафы — это два ключевых элемента системы распределения электроэнергии, часто используемые как синонимы, хотя технически имеют принципиальные различия. Основное отличие заключается в функциональном назначении, конструкции и сфере применения: электрощит чаще представляет собой компактный модуль для размещения автоматических выключателей и УЗО внутри здания, тогда как электрический шкаф — это более универсальная и зачастую крупногабаритная конструкция, предназначенная для размещения сложного оборудования, включая панели управления, преобразователи частоты, контроллеры и другие устройства. Выбор между ними зависит от масштаба объекта, типа нагрузки и требований к безопасности.

Щит — это модульное устройство для защиты и распределения электроэнергии, а шкаф — универсальная металлическая конструкция для размещения электроники и систем управления. При выборе ориентируйтесь на назначение, условия эксплуатации и уровень защиты.

Содержание статьи:

Что такое электрический щит
Типы электрических щитов
Что такое электрический шкаф
Разновидности электрических шкафов
Сравнение основных отличий
Применение в зданиях и промышленности
Примеры использования
Критерии выбора для проектировщика
Шаги при выборе оборудования
Типичные ошибки при монтаже
Распространённые ошибки
Экспертное мнение
Вопросы и ответы
Заключение

Что такое электрический щит

Электрический щит — это специализированная конструкция, предназначенная для централизованного распределения электрической энергии по группам потребителей. Он устанавливается на жилых, административных и коммерческих объектах и служит точкой подключения автоматических выключателей, устройств защитного отключения (УЗО), дифавтоматов и счётчиков электроэнергии. Щиты бывают встраиваемыми и накладными, различаются по размеру и количеству модульных мест.
Основная задача электрощита — обеспечение безопасности электросети за счёт быстрого отключения повреждённого участка при перегрузке или коротком замыкании. Внутри корпуса размещаются DIN-рейки, на которые монтируются модульные аппараты. Корпус изготавливается из пластика или металла, в зависимости от условий эксплуатации и класса защиты.
Распределительные щиты классифицируют по уровню установки: вводно-распределительные (ВРУ), групповые (ГРЩ), квартирные (ЩК) и этажные (ЩЭ). Каждый тип решает свою задачу — от приёма электроэнергии от внешней сети до её распределения по комнатам. Например, ВРУ устанавливают сразу после счётчика и обеспечивают общее управление питанием здания.

Полезно знать: Модульное место («модуль») — стандартная единица ширины в 17,5 мм, по которой рассчитывается вместимость щита. Например, однополюсный автомат занимает один модуль, трёхполюсный — три.

Типы электрических щитов

Вводной распределительный щит (ВРУ) — принимает электроэнергию от внешней линии и распределяет её по другим щитам. Часто оснащён рубильником и главным автоматом.
Групповой распределительный щит (ГРЩ) — используется на крупных объектах для разделения нагрузки на несколько направлений: освещение, розетки, силовое оборудование.
Квартирный щит (ЩК) — компактное устройство в жилых помещениях, содержит автоматы на каждую комнату и отдельные мощные приборы (бойлер, стиральная машина).
Этажный щит (ЩЭ) — обслуживает несколько квартир, устанавливается в подъездах многоквартирных домов.

Что такое электрический шкаф

Электрический шкаф — это металлическая конструкция увеличенных размеров, предназначенная для размещения не только защитной автоматики, но и сложного электронного оборудования. Шкафы применяются в промышленности, на АЭС, ТЭЦ, в системах автоматизации, вентиляции, водоснабжения и телекоммуникаций. Они могут быть напольными, настенными или консольными.
В отличие от щитов, шкафы проектируются под индивидуальные задачи. В них устанавливают частотные преобразователи, ПЛК (программируемые логические контроллеры), клеммные блоки, источники бесперебойного питания (ИБП), серверы и панели оператора. Конструкция предусматривает дополнительные элементы: вентиляцию, обогрев, фильтрацию воздуха, систему заземления и кабельные лотки.
Шкафы изготавливаются из стали с порошковым покрытием, устойчивым к коррозии. Степень защиты IP может достигать IP66, что позволяет использовать их на улице или в агрессивных средах. Некоторые модели оснащаются системами контроля температуры и влажности, сигнализацией вскрытия и даже видеонаблюдением.

«Шкаф — это не просто ёмкость для автоматов, а полноценный узел управления. Его проектируют с учётом тепловыделения оборудования, доступа для обслуживания и будущего масштабирования.» — Алексей Морозов, главный инженер-проектировщик, 18 лет опыта

Разновидности электрических шкафов

Распределительный шкаф (РШ) — аналог ГРЩ, но большего размера, используется в промышленных сетях.
Шкаф автоматики (ША) — содержит ПЛК, реле времени, датчики и интерфейсы связи.
Шкаф частотных преобразователей (ШПЧ) — управляющий двигателем оборудование, требует усиленного охлаждения.
Шкаф управления насосами (ШУН) — автоматизирует запуск/остановку насосных станций.
Телекоммуникационный шкаф — для размещения сетевого оборудования, часто с перфорированными дверями и вентиляцией.

Сравнение основных отличий

Несмотря на внешнее сходство, щит и шкаф различаются по ряду параметров. Эти отличия влияют на выбор оборудования для конкретного проекта. Ниже представлена таблица сравнения ключевых характеристик.

Параметр	Электрический щит	Электрический шкаф
Основное назначение	Распределение и защита электроэнергии	Размещение и управление оборудованием
Типичное место установки	Жилые дома, офисы, квартиры	Производственные цеха, подстанции, насосные
Материал корпуса	Пластик, металл (редко)	Сталь с антикоррозийным покрытием
Степень защиты (IP)	IP41–IP54	IP54–IP66
Оборудование внутри	Автоматы, УЗО, счётчики	ПЛК, ИБП, преобразователи, серверы
Размеры	Компактные (до 600 мм высоты)	От 800 мм до нескольких метров
Система охлаждения	Не требуется	Вентиляторы, кондиционеры, теплообменники
Проектирование	Стандартные решения	Индивидуальное проектирование

Полезно знать: Все шкафы подлежат обязательному заземлению. Для щитов это также важно, особенно если корпус металлический.

Применение в зданиях и промышленности

В жилых и общественных зданиях используются в основном электрические щиты. Они просты в монтаже, недороги и соответствуют требованиям ПУЭ (Правила устройства электроустановок). Например, в новостройках квартиры оснащаются щитками на 24–36 модулей, где размещают автоматы на освещение, розетки, кухню и санузел.
На производстве же без шкафов не обойтись. Представьте цех с десятками станков, где каждый двигатель управляется через частотный преобразователь, а работа координируется центральным контроллером. Такое оборудование требует надёжной защиты от пыли, влаги и механических повреждений — именно для этого и нужны шкафы.
Кроме того, шкафы позволяют организовать удобный сервисный доступ. Двери открываются на 135°, внутри есть места для хранения документации, инструментов и запасных частей. Некоторые модели оснащаются внутренним освещением и розетками 220 В для подключения тестового оборудования.

Примеры использования

Жилой дом: на площадке установлен этажный щит (ЩЭ) с автоматами на каждую квартиру и общедомовое освещение.
Офисное здание: в техническом помещении — шкаф учёта электроэнергии (ШУЭ) с несколькими счётчиками и коммутационными аппаратами.
Завод: шкаф управления технологической линией с ПЛК Siemens S7-1500, частотниками и HMI-панелью.
Насосная станция: шкаф автоматики, обеспечивающий плавный пуск насосов и контроль уровня воды.

Полезно знать: Современные шкафы могут быть «умными» — с подключением к SCADA-системам и передачей данных по Ethernet или GSM.

Критерии выбора для проектировщика

Выбор между щитом и шкафом начинается с анализа нагрузки, условий эксплуатации и требований к управлению. Вот основные шаги:

Шаги при выборе оборудования

Определите тип нагрузки: бытовая, коммерческая или промышленная.
Оцените количество и тип оборудования, которое нужно разместить.
Учтите окружающую среду: влажность, температура, наличие пыли или агрессивных веществ.
Выберите степень защиты IP и материал корпуса.
Рассчитайте тепловыделение и необходимость в охлаждении.
Запланируйте свободное место для будущего расширения (рекомендуется 20–30%).

Для жилых объектов достаточно стандартного пластикового щита с IP41. Если оборудование будет установлено на улице (например, в гараже), выбирайте металлический корпус с IP54. В промышленности предпочтительны шкафы с принудительной вентиляцией и системой контроля доступа.

«Никогда не экономьте на свободном месте внутри шкафа. Перегруженный корпус — источник перегрева, трудностей при ремонте и отказов оборудования.» — Екатерина Васильева, инженер по автоматизации, 12 лет в энергетике

Типичные ошибки при монтаже

Даже опытные электромонтажники допускают просчёты, которые снижают надёжность системы. Вот наиболее распространённые:

Распространённые ошибки

Недооценка тепловыделения. Установка нескольких частотников в герметичном шкафу без вентиляции приводит к перегреву и выходу из строя.
Плохая маркировка кабелей. Без чёткой идентификации сложно диагностировать неисправности и проводить обслуживание.
Отсутствие запаса модулей. При добавлении новой линии приходится менять весь щит, что увеличивает затраты.
Неправильное заземление. Особенно критично для шкафов с чувствительной электроникой — вызывает помехи и ложные срабатывания.
Монтаж в труднодоступном месте. Шкаф должен быть легко доступен для обслуживания и осмотра.

Полезно знать: Используйте цветовую маркировку проводов: синий — ноль, жёлто-зелёный — заземление, коричневый/чёрный — фаза.

Экспертное мнение

«За последние годы наблюдается рост интеграции щитов и шкафов в «умные» системы. Например, в жилых комплексах теперь устанавливают щиты с модулями учета и Wi-Fi для удалённого контроля потребления. В промышленности — шкафы с IoT-сенсорами, которые передают данные о состоянии оборудования в реальном времени. Это меняет подход к проектированию: теперь важны не только электрические параметры, но и цифровая совместимость.» — Дмитрий Петров, руководитель отдела интеллектуальных сетей, «ЭнергоТехПроект»

Тренд на модульность и стандартизацию помогает сократить сроки монтажа. Производители предлагают готовые решения: «щит в коробке» для коттеджей или «шкаф под ключ» для насосных станций. Это снижает риск ошибок и ускоряет ввод в эксплуатацию.

Вопросы и ответы

Можно ли использовать электрический шкаф вместо щита?

Да, технически возможно, но экономически нецелесообразно. Шкаф дороже, громоздче и избыточен для простой защиты розеток и света.

Нужно ли заземлять пластиковый щит?

Сам корпус не требует заземления, но все металлические части (DIN-рейки, автоматические выключатели) должны быть подключены к контуру заземления.

Какой срок службы у электрического шкафа?

При правильной эксплуатации — от 15 до 30 лет. Срок зависит от условий: в агрессивной среде без защиты срок сокращается.

Чем отличается шкаф IP65 от IP54?

IP65 защищает от пыли полностью и от струй воды, тогда как IP54 — от ограниченного проникновения пыли и брызг. Первый подходит для улицы, второй — для сухих помещений.

Можно ли собрать щит самостоятельно?

Да, при наличии знаний и соблюдении ПУЭ. Однако для сложных схем или промышленных объектов лучше доверить работу сертифицированному специалисту.

Заключение

Электрический щит и шкаф — это не взаимозаменяемые понятия, а элементы разных уровней электротехнической инфраструктуры. Щит решает задачи распределения и защиты в бытовых и коммерческих сетях, тогда как шкаф — это центр управления сложными системами в промышленности и инфраструктуре.

Понимание различий между ними позволяет проектировать безопасные, эффективные и масштабируемые электросети. При выборе ориентируйтесь на назначение, условия эксплуатации, состав оборудования и перспективу развития объекта.

Щит — для распределения энергии, шкаф — для управления оборудованием.
Щиты компактны и стандартизированы, шкафы — крупные и индивидуальные.
Выбор зависит от типа нагрузки, среды и требований к защите.
Избегайте типичных ошибок: перегрева, плохой маркировки, отсутствия запаса.
Современные решения интегрируют IoT и удалённый контроль.
