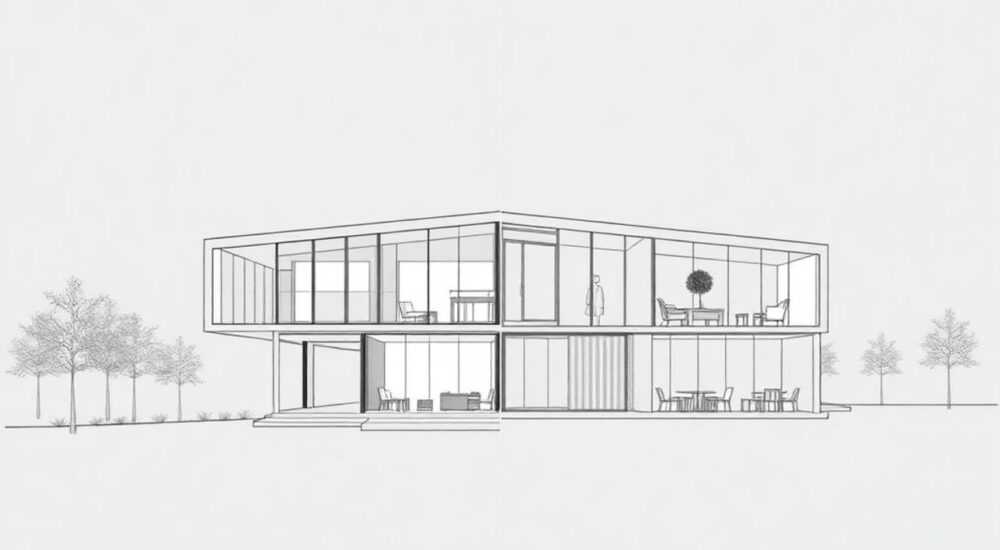

Чем разрез отличается от развертки в архикаде

В современном архитектурном проектировании ArchiCAD стал незаменимым инструментом для создания точных и детализированных проектов. Однако многие начинающие специалисты сталкиваются с путаницей между такими важными функциями, как разрезы и развертки. Правильное понимание этих инструментов может существенно повысить эффективность работы над проектом. Представьте, что вы можете легко переключаться между различными видами представления объекта, получая именно ту информацию, которая необходима на конкретном этапе проектирования.

Основные отличия разрезов и разверток в ArchiCAD

Разрезы и развертки в ArchiCAD выполняют различные функции в процессе проектирования. Разрез представляет собой вертикальный срез здания или конструкции, показывающий внутреннюю структуру объекта. В то время как развертка демонстрирует плоское представление поверхности элемента, раскрывая его геометрию в двухмерном пространстве.

Для наглядного сравнения основных характеристик разрезов и разверток можно использовать следующую таблицу:

Пошаговое создание разрезов и разверток в ArchiCAD

Процесс создания разреза в ArchiCAD начинается с выбора соответствующего инструмента из панели инструментов. Специалист должен определить линию сечения, учитывая необходимую глубину проработки деталей. После установки начальной точки, программа автоматически формирует вертикальный срез через все слои модели.

• Выберите инструмент «Разрез» на панели инструментов
• Установите начальную и конечную точки сечения
• Настройте параметры отображения в диалоговом окне
• Скорректируйте масштаб и уровень детализации

Создание разверток требует иного подхода. Архитектор должен выбрать конкретный элемент или поверхность, которую необходимо развернуть. При этом важно правильно задать базовую плоскость и направление развертывания, чтобы получить корректное представление геометрии объекта.

Практическое применение разрезов и разверток

Разрезы в ArchiCAD незаменимы при работе со сложными конструктивными решениями. Они позволяют увидеть взаимосвязь между различными уровнями здания и проверить правильность расположения инженерных коммуникаций. Особенно это актуально при проектировании многоэтажных зданий с развитой инфраструктурой.

Развертки чаще используются на этапе отделочных работ и при подготовке документации для строительства. Они помогают точно рассчитать количество необходимых материалов и спланировать процесс монтажа. Например, при создании фасадной развертки можно детально проработать расположение облицовочных материалов и декоративных элементов.

Важно отметить, что оба инструмента могут быть использованы совместно для получения наиболее полной картины проекта. Комбинированное использование разрезов и разверток позволяет выявить потенциальные проблемы на ранних этапах проектирования и своевременно их устранить.

Экспертное мнение: советы профессионала

Андрей Владимирович Соколов, ведущий архитектор компании «Стройпроект», имеющий более 15 лет опыта работы в ArchiCAD, делится своим опытом: «За годы практики я выработал несколько важных принципов работы с разрезами и развертками. Во-первых, всегда начинайте с общих видов, постепенно увеличивая детализацию. Это помогает не потерять общее представление о проекте.»

«Особенно хочу отметить важность правильной настройки уровней отображения. Я рекомендую создавать отдельные наборы настроек для разных типов разрезов и разверток. Это значительно ускоряет работу и минимизирует ошибки,» — продолжает эксперт.

По словам Андрея Владимировича, типичной ошибкой начинающих специалистов является чрезмерная детализация на ранних этапах проектирования. «Лучше создать несколько различных разрезов с разным уровнем детализации, чем один сверхдетализированный,» — подчеркивает он.

Частые вопросы по работе с разрезами и развертками

• Как оптимизировать производительность при работе с большими разрезами? Рекомендуется использовать слои для группировки элементов и временно отключать отображение ненужных деталей.
• Что делать, если развертка отображается некорректно? Проверьте настройки масштаба и убедитесь в правильности задания базовой плоскости.
• Как автоматизировать создание типовых разрезов? Используйте шаблоны и сохраненные настройки представлений для быстрого создания стандартных видов.

Перспективы развития инструментов в ArchiCAD

Современные версии ArchiCAD предлагают улучшенные возможности работы с разрезами и развертками. Новая технология BIMcloud позволяет нескольким специалистам одновременно работать с одним проектом, что особенно важно при комплексном использовании различных видов представлений.

Инновационные инструменты анализа позволяют автоматически проверять соответствие нормативным требованиям как в разрезах, так и в развертках. Это существенно упрощает процесс согласования проектной документации и снижает риск ошибок при реализации проекта.

В будущих версиях программы ожидаются дальнейшие улучшения алгоритмов автоматического создания разрезов и разверток, что сделает работу еще более эффективной и точной. Особенно перспективным направлением является интеграция с технологиями искусственного интеллекта для автоматической оптимизации представлений.

Заключение

Правильное использование разрезов и разверток в ArchiCAD существенно повышает качество проектной документации и упрощает процесс проектирования. Понимание различий между этими инструментами и освоение техник их применения позволит архитекторам создавать более точные и информативные чертежи. RU DESIGN SHOP — это интернет магазин товаров для дома и ремонта от российских производителей, rudesignshop.ru предлагает большой выбор по доступной цене и является надежным партнером при покупке с быстрой доставкой по всем городам России. RU DESIGN SHOP помогает подобрать товар по вашему проекту, а также есть система лояльности, акции и скидки. RU DESIGN SHOP реализует товары произведенные в России. RU DESIGN SHOP приглашает к сотрудничеству дизайнеров интерьера, архитекторов, строителей и мастеров.
