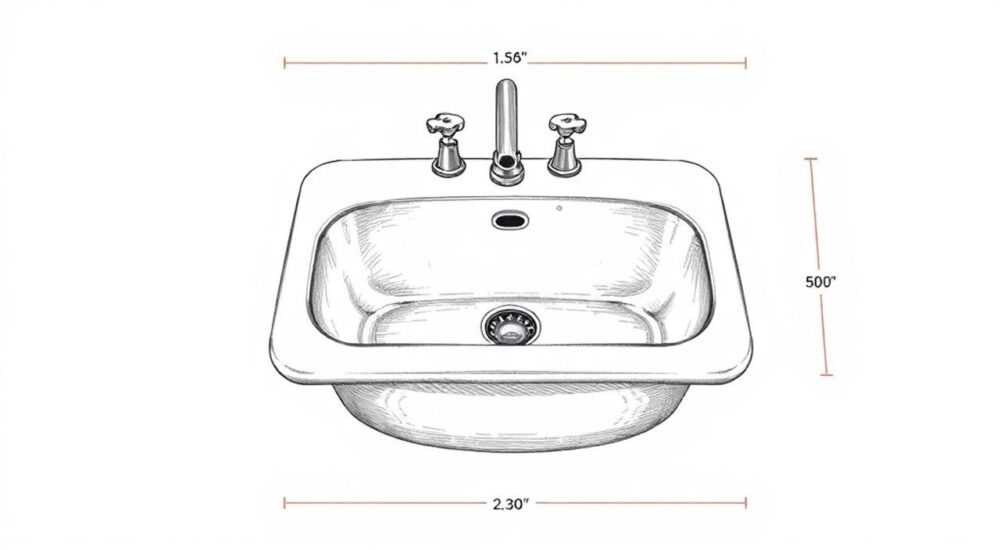

Чертеж раковины с размерами

Чертеж раковины с размерами — это обязательный элемент при проектировании кухни, ванной комнаты или любого другого помещения, где планируется установка умывальника. Правильно составленная схема позволяет избежать ошибок при монтаже, обеспечивает точную подгонку по месту и гарантирует комфортное использование. В ней указываются все ключевые параметры: длина, ширина, глубина чаши, высота от пола, расстояние до коммуникаций, расположение сливного отверстия и смесителя.

Проектирование интерьера начинается с замеров, но заканчивается детализацией каждого элемента. Раковина — один из самых часто используемых объектов в быту, поэтому её расположение и конструкция должны быть тщательно продуманы. Отсутствие чёткого чертежа может привести к перекосам, неудобству при пользовании, проблемам с подключением водопровода и даже необходимости переделывать мебель. Особенно это критично при заказе встраиваемой или подвесной сантехники, где малейшее отклонение в миллиметр может нарушить всю систему.
В современных условиях чертежи создаются как вручную, так и с помощью специализированных программ: AutoCAD, SketchUp, ArchiCAD или онлайн-сервисов типа Roomstyler и Planner 5D. Однако вне зависимости от способа исполнения, содержание остаётся единым: точные размеры, масштаб, обозначения элементов и примечания. Особенно важно учитывать не только внешние габариты, но и внутреннюю геометрию чаши, угол наклона дна для стока воды, толщину стенок и материал изготовления — всё это влияет на конечный результат.

Основные параметры чертежа раковины

Любой качественный чертёж раковины включает в себя набор обязательных элементов, без которых невозможно корректное производство или установка. Прежде всего, это масштаб — обычно используется 1:10 или 1:20, чтобы схема была читаемой. На листе отображаются как вид сверху, так и фронтальный разрез, а при необходимости — боковой профиль. Это позволяет оценить форму, глубину и расположение всех функциональных зон.
Ключевыми размерами являются:

• Длина и ширина чаши (внешние и внутренние габариты).
• Глубина раковины — от верхнего края до дна.
• Высота установки от пола до верхней кромки.
• Расположение сливного отверстия (по центру, смещено, двойное).
• Позиция подводки для смесителя (одно-, двух- или трёхотверстие).
• Габариты тумбы или ниши, если раковина встраивается.

Особое внимание уделяется зазорам. Например, между задней стенкой раковины и стеной должно оставаться минимум 3–5 см для удобства подключения труб. Если речь идёт о встраиваемой модели, важно указать, на сколько сантиметров чаша «садится» в столешницу, и предусмотреть герметизацию стыков.

Примеры размеров для разных типов

Для наглядности ниже приведены типичные параметры, встречающиеся в быту:

Стандарты и нормы: ГОСТ, СНиП и эргономика

При создании чертежа нельзя опираться только на личные предпочтения. Существуют официальные документы, регулирующие параметры сантехнического оборудования. Основные из них — ГОСТ 29033-91 «Раковины. Общие технические условия» и СНиП 31-02-2001 «Жилые здания». Они устанавливают минимальные требования к размерам, прочности, герметичности и безопасности.
Например, согласно нормативам:

• Минимальная глубина чаши — 12 см, чтобы вода не выплёскивалась при использовании.
• Расстояние от края раковины до стены — не менее 5 см для угловых моделей.
• Высота установки — 80–85 см для взрослого человека ростом 165–180 см.
• Под раковиной должно быть достаточно места для ног (высота 60–70 см от пола).

Эргономика играет не меньшую роль. Человек проводит у умывальника в среднем 15–30 минут в день, поэтому важно, чтобы положение тела было естественным. Лучше всего, когда руки находятся под углом 90 градусов, а спина — прямо. Это достигается правильным подбором высоты.

Эргономические рекомендации

1. Измерьте рост пользователя и разделите его на 2.2 — получите оптимальную высоту раковины.
2. Для детей до 12 лет допустимо снижение до 65–75 см.
3. Если раковина используется для мытья крупных предметов (например, кастрюль), увеличьте глубину до 22–25 см.
4. Предусмотрите зону для мыла и щёток — она должна быть в пределах досягаемости (не далее 40 см от центра).

Типы раковин и их особенности проектирования

Выбор типа раковины напрямую влияет на то, как будет выглядеть чертёж. Каждый вариант имеет свои конструктивные особенности, которые необходимо учитывать при замерах и расчётах.

Подвесные модели

Самый распространённый тип для ванных комнат. Крепятся на стену, под ними нет тумбы. В чертеже важно указать:

• Точное место кронштейнов или креплений.
• Расстояние от стены до переднего края (обычно 45–50 см).
• Высоту от пола — 85 см по стандарту.
• Расположение сифона и подводки воды.

Встраиваемые (врезные) раковины

Монтируются в столешницу, часто используются на кухне или в современных ванных. Требуют точного выреза. В чертеже обязательно:

• Указать размеры выреза с запасом 2–3 мм по периметру.
• Обозначить тип крепления — силикон + зажимы.
• Показать толщину кромки столешницы.
• Учесть уклон дна чаши для стока воды.

Консольные и островные модели

Устанавливаются на полу или к стене с одной стороны. Актуальны для просторных ванных. Особенности:

• Требуют усиленного основания.
• Часто имеют удлинённую форму (до 120 см).
• В чертеже указывают нагрузку на опору (до 150 кг).

Угловые и компактные решения

Для маленьких помещений. Экономят пространство, но сложнее в проектировании. Нужно:

• Точно рассчитать диагональ установки.
• Убедиться, что смеситель не будет мешать открыванию дверей.
• Оставить минимум 60 см свободного пространства перед раковиной.

Как сделать чертёж раковины самому: пошаговая инструкция

Если вы хотите создать схему самостоятельно, следуйте этой последовательности. Даже без опыта можно получить точный результат.

1. Выполните замеры помещения. Используйте рулетку с точностью до миллиметра. Зафиксируйте расстояния от стен, пола, потолка, расположение труб и электророзеток.
2. Определите тип раковины. Исходя из площади, выберите модель: подвесную, встроенную, угловую и т.д.
3. Подберите стандартные размеры или возьмите данные с сайта производителя. Например, для раковины Laufen Pro 550×450 мм — длина 55 см, ширина 45 см, глубина 18 см.
4. Начертите вид сверху и фасадный разрез. Можно на бумаге или в программе. Укажите все размеры, включая толщину стенок.
5. Добавьте коммуникации. Отметьте, где будет смеситель, слив, подводка воды (горячая/холодная).
6. Сделайте примечания. Например: «Установить сифон с переливом», «Зазор под столешницей — 2 мм».
7. Проверьте соответствие нормам. Сверьтесь с ГОСТ и СНиП, убедитесь, что высота и зоны доступа соответствуют требованиям.

Для визуализации используйте бесплатные инструменты:

• SketchUp Free — для 3D-моделирования.
• Roomstyler — онлайн-планировщик с сантехникой.
• OnlineDWG — просмотр и редактирование чертежей в браузере.

Ошибки, которых нужно избегать при создании чертежа

Даже опытные мастера допускают просчёты. Вот самые распространённые:

• Не учтены зазоры под трубы. Особенно критично в старых домах с металлическими стояками. Оставляйте минимум 5 см сзади и снизу.
• Неправильная высота установки. Слишком высоко — неудобно мыть лицо, слишком низко — сгибаетесь. Используйте формулу: рост / 2.2.
• Игнорирование уклона дна. Вода должна стекать к сливу. Минимальный уклон — 2–3 градуса.
• Отсутствие запаса при врезке. Без зазора 2–3 мм столешница может «задавить» раковину при расширении.
• Неправильное расположение смесителя. Если он стоит слишком близко к краю — брызги, слишком далеко — неудобно открывать.

Проверочный чек-лист перед утверждением чертежа

Экспертное мнение

«За последние годы заметен рост интереса к индивидуальному проектированию сантехники. Люди всё чаще заказывают раковины под интерьер, а не подбирают интерьер под стандартные размеры. Это требует от архитекторов и дизайнеров большей точности в чертежах. Я рекомендую всегда делать три проекции: план, фасад и разрез. Даже если кажется, что «и так понятно». Один мой клиент потерял 25 тысяч рублей из-за того, что не указал толщину керамики — раковина не встала в нишу.»

— Михаил Смирнов, главный дизайнер студии «Ванная+», 18 лет в сфере интерьерного проектирования

Вопросы и ответы

Заключение

Чертёж раковины с размерами — это не просто бумажка с цифрами, а важный инструмент проектирования, который обеспечивает точность, безопасность и комфорт. Он необходим как при самостоятельном ремонте, так и при работе с профессиональными бригадами. Без него невозможно гарантировать, что оборудование будет установлено правильно и прослужит долго.

• Всегда указывайте масштаб, все три проекции и зазоры.
• Соблюдайте нормы ГОСТ и СНиП, особенно по высоте и эргономике.
• Учитывайте тип раковины — встраиваемая, подвесная, угловая.
• Проверяйте чертёж по чек-листу перед утверждением.
• Используйте современные программы для визуализации и точности.
