Чертежи тумбы под раковину

Чертежи тумбы под раковину — это ключевой элемент при создании функциональной и эстетичной мебели для ванной комнаты. Правильно составленный чертёж позволяет избежать ошибок при раскрое материалов, обеспечивает точную сборку и гармоничное сочетание с сантехникой. Независимо от того, планируете ли вы заказать изделие у столяра или сделать его самостоятельно, наличие детального проекта с размерами, материалами и креплениями существенно повышает шансы на успешный результат.

Зачем нужны чертежи тумбы под раковину

Чертёж — это не просто набор линий на бумаге, а полноценный технический документ, который определяет успех всего проекта. Без него невозможно точно рассчитать количество материалов, спланировать расположение креплений или учесть особенности подключения коммуникаций. Особенно это важно в условиях ограниченного пространства ванной комнаты, где каждый сантиметр имеет значение.
Наличие чертежа позволяет заранее смоделировать внешний вид и внутреннюю организацию тумбы. Это помогает оценить, будет ли достаточно места для хранения бытовой химии, полотенец или счётчиков воды. Кроме того, чертёж становится основой для согласования с мастером, если вы передаёте работу на производство.
При самостоятельной сборке чертёж снижает риск ошибок при резке ДСП, МДФ или фанеры. Один неверный разрез может испортить весь лист, что приведёт к дополнительным расходам и задержкам. Чёткая схема с обозначением всех деталей и отверстий под петли, направляющие и шканты — залог аккуратной и долговечной конструкции.

Основные размеры и параметры тумбы

Стандартная высота тумбы под раковину составляет 80–85 см, что соответствует удобному уровню для большинства пользователей. Ширина зависит от габаритов самой раковины и свободного пространства в помещении. Чаще всего используются модели шириной от 40 до 100 см. Глубина тумбы — 45–50 см, что позволяет разместить внутри всё необходимое, не выступая за пределы комфортной зоны.
Критически важным параметром является высота цоколя. Он обеспечивает вентиляцию, защиту от затопления и маскирует неровности пола. Рекомендуемая высота цоколя — 8–12 см. При этом необходимо убедиться, что он не мешает открыванию дверок или ящиков.
Толщина используемых материалов также влияет на внутренний объём. Например, при использовании ДСП толщиной 16 мм внутренняя ширина тумбы будет меньше на 32 мм (по 16 мм с каждой стороны). Это нужно учитывать при проектировании полок и ящиков.

Расположение отверстий и коммуникаций

Важно предусмотреть место для вывода канализационной трубы, водопроводных шлангов и, при необходимости, электропроводки (например, для подсветки или дозатора мыла). Отверстие под сифон обычно делают в задней стенке или боковой панели, с запасом по высоте не менее 10 см от дна.

Типы раковин и их влияние на проект

Выбор типа раковины напрямую определяет конфигурацию тумбы. Существует несколько основных вариантов: встраиваемые, накладные, подвесные и консольные модели. Каждый из них требует индивидуального подхода к проектированию.

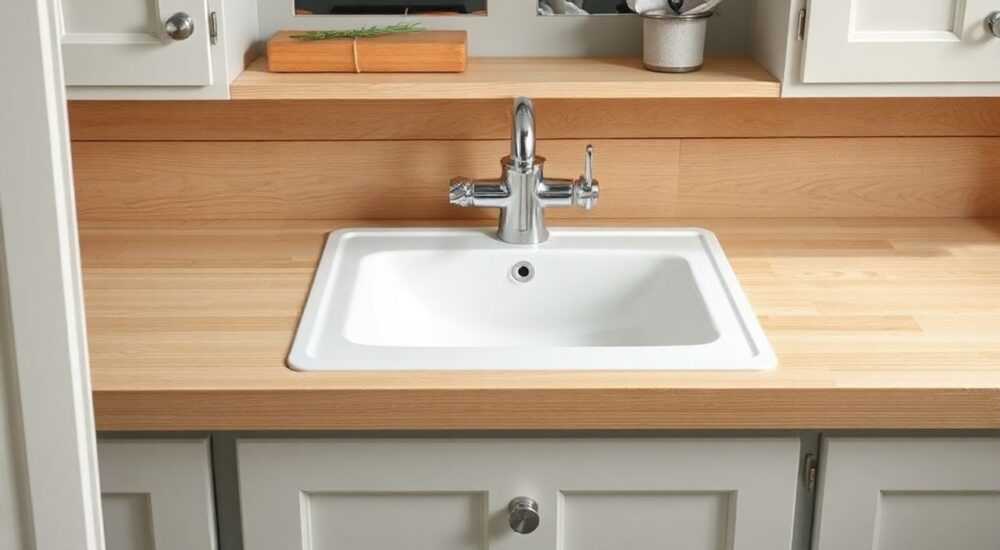

Встраиваемые раковины (врезные) устанавливаются в столешницу тумбы. Это самый распространённый вариант, так как он обеспечивает герметичность и аккуратный внешний вид. Для такой конструкции необходимо точно вырезать отверстие по шаблону, который часто предоставляется производителем. Также важно укрепить торцы столешницы влагостойкой кромкой.
Накладные раковины устанавливаются сверху на тумбу, создавая эффект «плывущего» камня или керамики. Они требуют более прочной и широкой столешницы, так как часть веса приходится на край. При этом между раковиной и фасадом остаётся небольшой зазор, что усложняет уборку, но добавляет декоративности.
Подвесные и консольные модели крепятся непосредственно к стене, а тумба служит только для хранения. В таких случаях чертёж должен предусматривать скрытие труб и возможность доступа к сантехническим узлам. Часто используется фальшпанель или распашные дверцы.

Интеграция смесителя

Расположение смесителя влияет на количество и форму отверстий в столешнице. Однорычажный смеситель требует одно отверстие диаметром 35 мм, двухвентильный — два по 32 мм. Для скрытого монтажа понадобятся специальные короба и усиленные крепления в стене.

Материалы для самостоятельной сборки

Наиболее популярные материалы для изготовления тумбы — ДСП, МДФ и фанера. У каждого есть свои плюсы и минусы. ДСП доступна по цене и легко обрабатывается, но боится влаги. Поэтому для ванной комнаты рекомендуется использовать влагостойкую ДСП (маркировка В/FC).
МДФ — более плотный и устойчивый к влаге материал. Он отлично подходит для фасадов, которые можно покрасить или облицевать плёнкой. Однако полная тумба из МДФ будет тяжёлой и дорогой. Часто его комбинируют с ДСП: корпус из ДСП, фасады — из МДФ.
Фанера, особенно берёзовая марки ФК, хорошо переносит перепады влажности. При правильной отделке (лакировка, покраска) она служит десятилетиями. Фанера легко гнётся, что позволяет создавать нестандартные формы, например, округлые углы или арочные фасады.

Крепёж и фурнитура

От качества фурнитуры зависит долговечность всей конструкции. Используйте конфирматы диаметром 5 мм для соединения деталей. Петли должны быть доводчиками, с возможностью регулировки по трём осям. Для ящиков выбирайте роликовые направляющие полного выдвижения — они обеспечивают полный доступ к содержимому.

Как сделать чертёж своими руками

Создание чертежа начинается с замеров. Зафиксируйте ширину, высоту и глубину свободного пространства, а также расположение розеток, труб и радиаторов. Затем выберите тип раковины и определитесь с количеством дверок или ящиков.
Первый этап — эскиз вручную. Нарисуйте вид спереди, сбоку и сверху. Обозначьте все элементы: боковины, заднюю стенку, полки, цоколь, фасады. Укажите толщину материала и способ крепления. Затем перенесите эскиз в цифровой формат с помощью программ: SketchUp, AutoCAD или даже бесплатного Floorplanner.

Пошаговый алгоритм создания чертежа

1. Сделайте точные замеры помещения и отметьте расположение коммуникаций.
2. Выберите тип раковины и её габариты.
3. Определите общие размеры тумбы: высоту, ширину, глубину.
4. Рассчитайте внутренние размеры с учётом толщины стенок.
5. Добавьте цоколь, полки, отверстия под трубы и крепления.
6. Нанесите все размеры на чертёж (в миллиметрах).
7. Проверьте соответствие нормам эргономики и безопасности.
8. Распечатайте или сохраните файл для передачи мастеру.

Ошибки, которых нужно избегать

Одна из самых частых ошибок — игнорирование вентиляции. Тумба в ванной должна «дышать». Если закрыть все щели, внутри будет скапливаться влага, что приведёт к гниению древесины и появлению плесени. Решение — установка вентиляционных решёток в цоколе или нижней части боковин.
Ещё одна проблема — недостаточный зазор между раковиной и стеной. При температурных расширениях материалы могут деформироваться. Оставляйте зазор 3–5 мм и герметизируйте его силиконом.
Не стоит экономить на фурнитуре. Дешёвые петли быстро провисают, а направляющие ломаются под нагрузкой. Лучше один раз купить качественные комплектующие, чем потом ремонтировать всю конструкцию.

Экспертное мнение

«Сегодня всё больше людей выбирают индивидуальные решения вместо типовой мебели. Но многие не понимают, насколько важен чертёж. Я видел случаи, когда тумбу приходилось переделывать из-за неправильно рассчитанного отверстия под сифон. А ведь это решается на этапе проектирования.
Особенно актуально это для маленьких ванных — там каждая деталь должна работать на максимум. Используйте 3D-моделирование: это позволяет «примерить» тумбу в виртуальной ванной и внести правки до начала работ.»

— Марина Петрова, архитектор-проектировщик, специализация — интерьеры ванных комнат

Вопросы и ответы

Заключение

Создание чертежа тумбы под раковину — это не формальность, а необходимый этап, который определяет качество и долговечность мебели. От точности расчётов зависят удобство использования, внешний вид и безопасность конструкции. Независимо от того, собираете вы тумбу сами или заказываете у профессионалов, наличие детального проекта — залог успеха.

• Всегда начинайте с точных замеров помещения и раковины.
• Учитывайте тип раковины при проектировании столешницы и корпуса.
• Используйте влагостойкие материалы и качественную фурнитуру.
• Предусмотрите вентиляцию и доступ к коммуникациям.
• Проверяйте чертёж перед началом сборки или производства.
