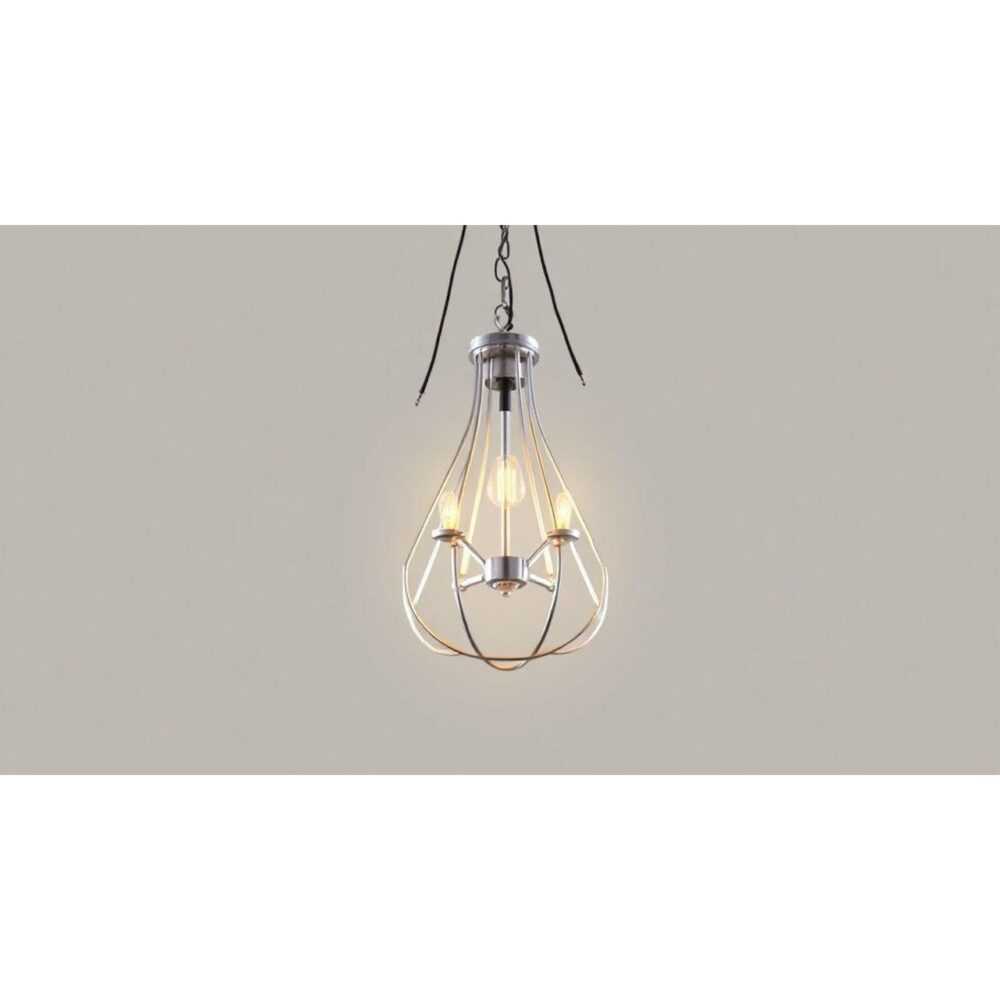

Четыре провода из потолка как подключить люстру с двойным выключателем

Подключение люстры при наличии четырёх проводов из потолка — задача, с которой сталкиваются многие при ремонте или замене осветительных приборов. Чаще всего это означает, что в электрической разводке предусмотрено два контура освещения, управляемые двойным выключателем. Правильная идентификация проводов и соблюдение схемы подключения позволяют безопасно настроить работу как основного, так и дополнительного света. Главное — не перепутать фазы, ноль и заземление.

Как определить назначение четырёх проводов в потолке

Когда из потолка торчат четыре провода, первое, что нужно сделать — понять, за что отвечает каждый из них. Стандартная конфигурация для двойного выключателя предполагает:
— Два фазных провода (L1 и L2) — от каждой клавиши выключателя;
— Один нулевой провод (N);
— Один провод заземления (PE, желто-зелёный).
Определение выполняется с помощью индикаторной отвёртки или мультиметра. Работать необходимо при включённом автомате, но с осторожностью. Отключите питание только после того, как промаркируете все провода.
Перед началом диагностики обесточьте линию, снимите крышку выключателя и проверьте количество подходящих к нему проводов. Обычно туда входит три провода: один общий фазный (подключён к автомату) и два уходящих на люстру (по одному на каждую клавишу). Это подтверждает наличие двухканальной системы.

Для точной идентификации:

1. Включите автомат на щитке.
2. Индикаторной отвёрткой поочерёдно коснитесь каждого провода. Те, где загорится индикатор — фазные (их будет два).
3. Нулевой провод не покажет напряжения при контакте.
4. Желто-зелёный — почти всегда «земля», но всё равно стоит проверить: он также не должен быть под напряжением.

Если индикатор показывает напряжение на трёх проводах — возможно, используется схема с перекрёстным или проходным выключателем. Тогда рекомендуется вызвать электрика.

Маркировка и подготовка проводов

После идентификации каждый провод следует промаркировать изолентой или термоусадкой. Например:

• Фаза 1 — красная метка;
• Фаза 2 — белая метка;
• Ноль — синяя (или оставить как есть);
• Заземление — жёлто-зелёная.

Это особенно важно, если вы не закончили работу за один раз. Также зачистите концы проводов на 1–1,5 см, чтобы обеспечить надёжный контакт в клеммнике.

Схемы подключения люстры с двойным выключателем

Существует несколько схем подключения в зависимости от типа люстры: с двумя группами ламп, с пультом управления или светодиодной лентой. Основная цель — распределить нагрузку так, чтобы одна клавиша включала часть ламп, вторая — другую, а при необходимости — обе вместе.
Наиболее распространённая схема — раздельное включение двух групп ламп. Например, в шестирожковой люстре первые три лампы включаются первой клавишей, остальные — второй. Это позволяет регулировать уровень освещённости: экономный режим, полный свет или средний.

Если люстра имеет пульт управления или блок питания (например, LED-панель), возможна схема постоянного ноля и фазы. В этом случае обе фазы из потолка соединяются вместе и подаются на блок управления как единый вход. Ноль и земля подключаются стандартно. Такой способ используется, когда выключатель управляет не светом напрямую, а питанием умного устройства.

Схема для люстры с заземлением

Современные люстры с металлическим корпусом требуют подключения заземления. Провод PE (жёлто-зелёный) из потолка соединяется с аналогичным проводом на люстре или с клеммой на корпусе. Это повышает безопасность: в случае пробоя тока он уйдёт в землю, а не ударит человека.

Альтернативные варианты

В редких случаях четыре провода могут означать наличие трехклавишного выключателя, где третья клавиша используется для другой комнаты или розетки. Тогда один из «фазных» проводов может идти не на люстру. Проверить это можно по схеме квартирного щитка или путём визуального анализа выключателя.

Пошаговая инструкция: как подключить люстру

Перед началом убедитесь, что выключатель находится в положении «выключено», а лучше — отключите автомат на щитке. Используйте только качественные клеммники (WAGO, Legrand и др.), избегайте скруток — они со временем ослабевают и греются.

1. Обесточьте цепь. Отключите автомат в электрощитке и убедитесь, что напряжения нет.
2. Определите провода. Как описано выше — найдите L1, L2, N и PE.
3. Разберите люстру. Откройте монтажную коробку, найдите входящие провода. Обычно там: фаза (коричневый/красный), ноль (синий), земля (жёлто-зелёный), а иногда — два фазных для внутреннего разделения.
4. Соедините нулевые провода. Все синие жилы люстры подключите к синему проводу из потолка.
5. Подключите фазы. Если люстра разделена на группы, подключите первую группу к L1, вторую — к L2. Если люстра «умная» — соедините L1 и L2 в одну клемму и подайте на общий вход.
6. Подключите заземление. Жёлто-зелёный провод люстры — к такому же из потолка.
7. Уложите провода в монтажную коробку. Аккуратно заправьте все соединения, закройте крышку.
8. Установите люстру на крюк или планку. Закрепите декоративными элементами.
9. Включите питание и протестируйте. Поочерёдно включайте клавиши, проверяя работу групп.

Инструменты и материалы

Для работы вам понадобятся:

• Индикаторная отвёртка или мультиметр;
• Клеммники (лучше пружинные WAGO);
• Отвёртки (крестовая и плоская);
• Изолента или термоусадка;
• Лестница или устойчивая подставка.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении люстр. Самые частые:

• Перепутаны фаза и ноль. Это может привести к тому, что люстра будет гореть при выключенном выключателе (если ноль подан через него). Всегда проверяйте, какой провод идёт от автомата.
• Соединение фаз без разрыва выключателя. Если обе фазы из потолка соединены напрямую, обе клавиши будут включать весь свет одновременно.
• Игнорирование заземления. Особенно опасно для металлических люстр. Не оставляйте PE-провод не подключённым.
• Скрутки вместо клемм. Со временем окисляются, греются, могут вызвать пожар. Используйте современные соединители.
• Подключение LED-ламп к диммерам без совместимости. Может привести к мерцанию или выходу из строя.

Как проверить правильность подключения

После сборки:

1. Включите автомат.
2. Нажмите первую клавишу — должна загореться первая группа ламп.
3. Нажмите вторую — вторая группа.
4. Если включены обе — должно гореть всё.
5. Выключите обе — свет должен погаснуть полностью.

Если свет горит при выключенных клавишах — вероятно, ноль и фаза перепутаны. Немедленно отключите питание и перепроверьте схему.

Экспертное мнение

Интервью с Сергеем Лебедевым, инженером-электриком, 22 года опыта

— Сергей, какие новшества в подключении люстр стоит учитывать сегодня?
«Сейчас массово переходят на LED-освещение и умные системы. Важно понимать: обычный выключатель с двумя клавишами может не подойти для «умной» люстры. Например, если она работает от Wi-Fi и пульта, то обе фазы из потолка нужно соединить, чтобы устройство всегда было под питанием. Иначе оно не будет реагировать на команды».
— А что насчёт безопасности?
«Главное — не экономить на материалах. Дешёвые китайские клеммники могут оплавиться. Используйте WAGO — они рассчитаны на многократное подключение и герметичны. Также помните: даже если кажется, что провода «правильно лежат», всегда проверяйте напряжение. Однажды клиент сам подключил люстру, а потом неделю жил с бегающими контактами — свет мигал, как в фильме ужасов».
— Есть ли типовые схемы, которые вы рекомендуете?
«Для классической люстры — раздельное включение. Для LED — постоянное питание. А если в доме дети или пожилые люди — добавьте диммер или сенсорное управление. Удобно и безопасно».

Вопросы и ответы

Заключение

Подключение люстры к четырём проводам из потолка — задача технически простая, но требующая внимания к деталям. Правильная идентификация проводов, использование качественных соединителей и соблюдение порядка действий гарантируют безопасную и долговечную работу освещения. Особенно важно не игнорировать заземление и не экономить на клеммниках.

• Четыре провода — это две фазы, ноль и заземление.
• Всегда проверяйте напряжение перед подключением.
• Используйте клеммники вместо скруток.
• Для умных люстр объединяйте фазы для постоянного питания.
• При сомнениях — обращайтесь к профессиональному электрику.
