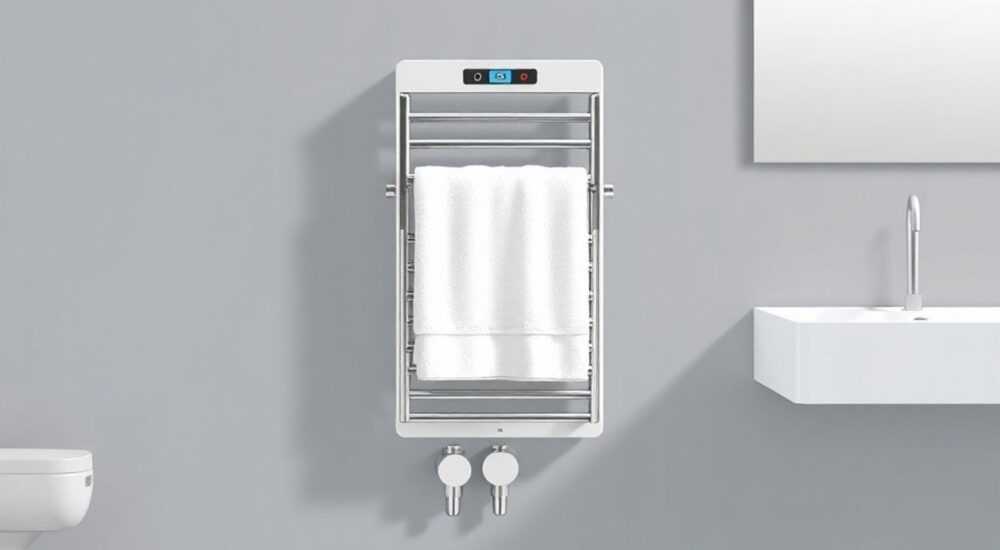

Что делать если полотенцесушитель ниже входа гвс

Полотенцесушитель, установленный ниже точки подключения к стояку горячей воды (ГВС), может привести к нарушению циркуляции теплоносителя, снижению эффективности нагрева и даже полному выходу прибора из строя. Проблема возникает из-за физических законов — вода стремится двигаться по пути наименьшего сопротивления, минуя участки с обратным уклоном. Решение требует комплексного подхода: от перепланировки разводки до установки дополнительных технических решений.

Причины проблемы: почему важно соблюдать уровень подключения

При проектировании системы горячего водоснабжения в многоквартирных домах действует важное правило: все ответвления должны находиться на одном уровне или выше стояка. Это обеспечивает постоянную циркуляцию горячей воды и предотвращает образование воздушных пробок. Когда полотенцесушитель устанавливается ниже точки входа ГВС, создается участок с обратным уклоном, который становится препятствием для движения теплоносителя.

Физически вода не будет «подниматься» вверх без внешнего давления или принудительной циркуляции. В результате полотенцесушитель остаётся холодным, особенно в ночное время или при низком потреблении горячей воды в доме. Это не только снижает комфорт, но и способствует скоплению воздуха и застою воды, что ускоряет коррозию металлических элементов.

Проблема особенно актуальна при ремонте в старых домах, где владельцы переносят сантехнику, не учитывая гидравлический уклон. Также часто встречается при замене чугунных труб на современные полимерные, когда меняется высота подключения.

Как определить, что полотенцесушитель ниже уровня стояка

Перед началом работ необходимо точно измерить положение оборудования относительно стояка. Используйте лазерный уровень или строительный уровень с рулеткой. Отметьте высоту центра подключения стояка в шахте и сравните её с высотой нижней точки подключения полотенцесушителя.

Если разница составляет более 5 см вниз, вероятность циркуляции крайне мала. В таких случаях требуется вмешательство — либо изменение трассы, либо установка дополнительного оборудования.

Последствия неправильной установки полотенцесушителя

Игнорирование правила «выше или на уровне» приводит к ряду серьёзных последствий. Во-первых, пользователь теряет функциональность устройства: полотенца не просыхают, а металл остаётся холодным. Во-вторых, застой воды вызывает коррозию, особенно если полотенцесушитель изготовлен из чёрной стали.

Кроме того, в системе могут образовываться воздушные пробки. Они блокируют движение воды и создают шум при попытке запуска. Со временем это приводит к гидроударам и повреждению соединений. В крайних случаях возможна протечка, особенно на резьбовых соединениях и сварных швах.

В многоквартирных домах такая переделка может нарушить баланс всей стояковой системы. Соседи выше могут столкнуться с понижением температуры ГВС, поскольку часть потока «запирается» в низко расположенном контуре.

Типичные ошибки при монтаже

• Использование гибких подводок вместо жесткой разводки — они не обеспечивают нужного уклона.
• Отсутствие воздушного клапана (крана Маевского) — не позволяет удалить воздух из системы.
• Неправильная обвязка — установка шаровых кранов без байпаса или насоса.
• Игнорирование диаметра труб — слишком узкие трубы увеличивают сопротивление.

Решения и варианты монтажа: как исправить ситуацию

Существует несколько способов устранить проблему, когда полотенцесушитель ниже входа ГВС. Выбор зависит от типа здания, доступа к стояку, бюджета и технических возможностей. Наиболее надёжные решения — это изменение трассы трубопровода или установка рециркуляционного насоса.

Первый вариант — перенос полотенцесушителя на уровень стояка. Это возможно, если позволяет планировка ванной комнаты. Второй — поднять уровень подключения за счёт изменения разводки. Например, можно выполнить подъём трубы по стене с соблюдением уклона.

Если перепланировка невозможна, применяются технические решения: байпас, циркуляционный насос, комбинированные схемы. Каждое из них имеет свои плюсы и ограничения.

Сравнение методов решения

Обвязка с байпасом: когда и как использовать

Байпас — это перемычка, которая соединяет подающую и обратную линии, позволяя воде продолжать циркулировать даже при закрытии кранов на полотенцесушителе. При правильной обвязке он может частично компенсировать недостаток уклона, но только если сам байпас находится на правильном уровне.

Ключевые элементы обвязки:

• Запорные краны на входе и выходе полотенцесушителя — для отключения при ремонте.
• Байпас с шаровым краном — для регулировки потока.
• Воздухоотводчик (кран Маевского) — на верхнем коллекторе полотенцесушителя.
• Контрольные краны — для слива воды.

Однако важно понимать: байпас не решает проблему, если весь контур полотенцесушителя находится ниже стояка. В этом случае вода всё равно не будет поступать в прибор из-за гравитационного барьера.

Насос для циркуляции: повышает ли он эффективность?

Циркуляционный насос — одно из самых эффективных решений для случаев, когда невозможно изменить уровень подключения. Он создаёт принудительное движение воды, преодолевая гравитационные и гидравлические препятствия.

Современные насосы малогабаритные, энергоэффективные и работают практически бесшумно. Их устанавливают на подающую или обратную линию рядом с полотенцесушителем. Для автоматизации можно подключить насос к таймеру или датчику температуры.

Пошаговая установка насоса

1. Отключите подачу горячей воды на стояк.
2. Слейте воду из системы через сливной кран.
3. Установите насос на горизонтальном участке трубы, ротором вниз (по инструкции).
4. Подключите электропитание через УЗО.
5. Запустите систему, удалите воздух через клапан насоса.

Проектирование новой разводки: практические шаги

Если вы планируете капитальный ремонт, лучшее решение — спроектировать новую разводку с соблюдением всех норм. Начните с составления схемы, где указаны:

• Положение стояка ГВС.
• Высота подключения полотенцесушителя.
• Маршрут труб с указанием уклона.
• Места установки кранов и воздухоотводчиков.

Используйте трубы диаметром не менее ½ дюйма — это снизит гидравлическое сопротивление. Материал — медь, сшитый полиэтилен (PEX) или металлопластик. Избегайте множественных изгибов и сужений.

Если стояк находится в шахте, получите разрешение на его временное отключение. Работы лучше проводить в летний период, когда нагрузка на ГВС минимальна.

Чек-лист перед монтажом

• Проверьте уровень стояка и полотенцесушителя.
• Убедитесь, что выбранная схема соответствует СНиП 2.04.01-85.
• Подготовьте все материалы и инструменты.
• Согласуйте работы с управляющей компанией.
• Запланируйте тестовый запуск и проверку на протечки.

Экспертное мнение

Современные технологии позволяют решать задачу даже в сложных условиях, но профилактика всегда дешевле, чем лечение. При проектировании важно учитывать не только текущие потребности, но и долгосрочную эксплуатацию.

Вопросы и ответы

Заключение

Проблема расположения полотенцесушителя ниже входа ГВС — распространённая, но решаемая. Главное — понимать причины и последствия нарушения гидравлического режима. Лучшее решение — проектирование системы с соблюдением уклона и уровня стояка. Если это невозможно, следует использовать циркуляционный насос или реконструировать разводку с подъёмом трассы.

• Полотенцесушитель должен находиться на уровне или выше стояка ГВС.
• При низкой установке необходимы технические решения: насос или изменение трассы.
• Байпас без правильного уклона не решит проблему циркуляции.
• Все изменения в системе ГВС требуют согласования с управляющей компанией.
• Циркуляционный насос — эффективное, но не всегда самостоятельное решение.
