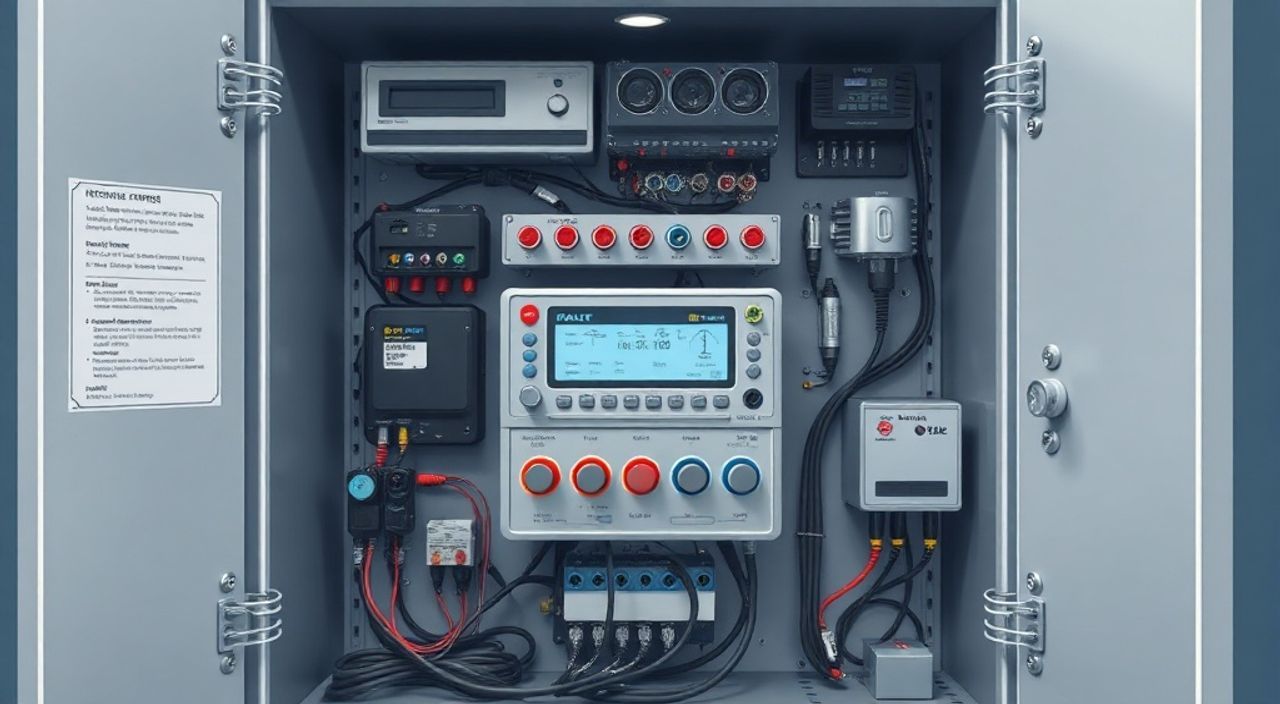

Что находится в релейном шкафу

Релейный шкаф — это специализированная электротехническая конструкция, предназначенная для размещения и защиты реле, автоматических выключателей, клеммных колодок, измерительных приборов и других компонентов систем управления и защиты электрооборудования. Он обеспечивает надёжную работу электрических цепей, предотвращает воздействие внешних факторов (пыль, влага, механические повреждения) и создаёт безопасные условия для обслуживания. Такие шкафы широко применяются на промышленных объектах, в энергетике, транспортной инфраструктуре и жилых зданиях.

В релейном шкафу находятся устройства релейной защиты, автоматики, коммутации и контроля — от простых реле до современных микропроцессорных терминалов. Основная задача шкафа — обеспечение безопасности, стабильности и управляемости электросистем.

Содержание статьи:

Назначение и функции релейного шкафа
Основные компоненты внутри релейного шкафа
Пример компоновки в шкафу РЗА 6–10 кВ
Типы релейных шкафов и их особенности
Преимущества цифровых релейных шкафов
Монтаж и компоновка оборудования в шкафу
Чек-лист при монтаже релейного шкафа
Степени защиты и стандарты исполнения
Выбор шкафа по условиям эксплуатации
Распространённые ошибки при проектировании и эксплуатации
Как избежать ошибок: практические шаги
Экспертное мнение
Вопросы и ответы
Заключение

Назначение и функции релейного шкафа

Релейный шкаф — это не просто металлический корпус с оборудованием внутри. Это центральный узел системы релейной защиты и автоматики, который отвечает за мониторинг состояния электрических сетей, быстрое выявление неисправностей и оперативное отключение аварийных участков. Его основная цель — защита людей, оборудования и инфраструктуры от последствий коротких замыканий, перегрузок, перенапряжений и других опасных режимов работы.

Шкафы используются как в высоковольтных подстанциях, так и в низковольтных распределительных пунктах. Они обеспечивают централизованное размещение всех устройств, необходимых для управления электроустановками: от простых электромеханических реле до сложных цифровых терминалов с возможностью удалённого доступа. Благодаря этому достигается удобство обслуживания, логичная структура соединений и минимизация времени на диагностику.

Кроме защитных функций, релейные шкафы могут выполнять задачи учёта электроэнергии, сбора данных, передачи информации на диспетчерские пульты и взаимодействия с системами АСУ ТП. Современные решения позволяют интегрировать шкафы в «умные сети» (Smart Grid), где они становятся элементами цифровой экосистемы энергоснабжения.

Полезно знать: Релейный шкаф не всегда имеет питание 220 В — многие устройства работают от оперативного тока 48 В, 110 В или 220 В постоянного тока, что повышает надёжность при авариях в основной сети.

Основные компоненты внутри релейного шкафа

Состав оборудования в релейном шкафе зависит от назначения объекта, уровня напряжения и требований к автоматизации. Однако можно выделить типовые группы компонентов, которые встречаются практически в любом шкафу.

Реле защиты — основной элемент. Могут быть электромеханическими, статическими или микропроцессорными. Выполняют функции максимальной токовой защиты, дифференциальной защиты, релейной блокировки и другие.
Автоматические выключатели и предохранители — защищают цепи питания реле, измерительные трансформаторы и вторичные цепи от перегрузок и КЗ.
Клеммные колодки — служат для подключения внешних проводов и разделения цепей. Обеспечивают удобство монтажа, тестирования и демонтажа.
Измерительные приборы — амперметры, вольтметры, частотомеры. Используются для контроля параметров сети вручную.
Блоки питания и преобразователи — обеспечивают стабильное напряжение для электронных устройств, особенно при переходе с переменного на постоянный ток.
Устройства связи и интерфейсы — модули RS-485, Ethernet, оптические порты для подключения к SCADA-системам.
Сигнальные лампы и кнопки — индикация состояния, ручное управление, сброс аварий.
Трансформаторы тока и напряжения (вторичные обмотки) — подключаются к шкафу извне, но их выходы разводятся внутри.

Пример компоновки в шкафу РЗА 6–10 кВ

Группа оборудования	Функция	Пример устройств
Защита линии	Отключение при КЗ и перегрузке	МТЗ, направленная защита, АПВ
Учёт и измерение	Контроль потребления	Счётчик, амперметр, вольтметр
Оперативные цепи	Управление выключателем	Контактор, промежуточное реле
Питание	Обеспечение электропитания	БП 220 В → 48 В, предохранители
Связь	Передача данных	Модем, коммутатор, оптопорт

«Современные релейные шкафы всё чаще оснащаются модульными системами диагностики. Они позволяют в реальном времени отслеживать состояние контактов, сопротивление изоляции и температуру внутри шкафа.» — Алексей Миронов, ведущий инженер-релейщик, 18 лет опыта

Типы релейных шкафов и их особенности

Релейные шкафы классифицируются по нескольким признакам: назначению, уровню автоматизации, способу установки и степени защиты. Понимание этих различий помогает правильно выбрать оборудование для конкретного объекта.

По назначению: шкафы релейной защиты (РЗ), автоматики (А), управления (У), сигнализации (С), учёта (Уч). Часто встречаются комбинированные варианты — РЗА, РЗАУ.
По уровню автоматизации: аналоговые (устаревшие), цифровые (на базе микропроцессорных терминалов). Последние доминируют на новых объектах благодаря гибкости настройки и самодиагностике.
По месту установки: внутренние (в помещениях), наружные (на улице, в климатических кожухах), встраиваемые (в ячейки КРУ).
По конструкции: одностороннего и двустороннего обслуживания, напольные, настенные, модульные.

Особую группу составляют шкафы для цифровых подстанций (Digital Substation), работающие по протоколу IEC 61850. Они используют технологию GOOSE (Generic Object Oriented Substation Event) для быстрой передачи команд между устройствами без задержек. В таких шкафах минимизируется количество кабелей — вместо десятков аналоговых проводов используется один оптоволоконный канал.

Преимущества цифровых релейных шкафов

Снижение объёма вторичной коммутации на 60–70%.
Возможность удалённой настройки и диагностики.
Высокая скорость срабатывания — до 3–5 мс.
Поддержка самодиагностики и логирования событий.
Интеграция в единую информационную сеть подстанции.

Полезно знать: Шкафы, соответствующие IEC 61850, имеют уникальные логические узлы (LN — Logical Nodes), которые стандартизируют функции защиты и управления, упрощая взаимодействие между производителями.

Монтаж и компоновка оборудования в шкафу

Правильная компоновка внутри шкафа — залог его долговечности, ремонтопригодности и безопасности. Несоблюдение правил может привести к перегреву, помехам, трудностям при обслуживании и даже авариям.

Рекомендуется следовать принципу вертикальной зональности:

Верхняя часть — устройства с высоким тепловыделением (блоки питания, коммутаторы).
Центр — основные терминалы релейной защиты и автоматики.
Нижняя часть — клеммные колодки, концевые разделки кабелей, заземляющие шины.

Важно оставлять свободное пространство сверху и снизу для естественной вентиляции. Минимальный зазор — 50 мм. Также необходимо использовать разделительные панели для изоляции силовых и слаботочных цепей, чтобы избежать наводок.

Кабели должны прокладываться аккуратно, с маркировкой и фиксацией. Используются кабельные стяжки, лотки и гофрированные трубки. Слаботочные цепи (например, от трансформаторов тока) нельзя прокладывать параллельно силовым проводам — это вызывает ложные срабатывания.

Чек-лист при монтаже релейного шкафа

Проверка соответствия схеме подключения.
Контроль затяжки болтовых соединений (момент затяжки — согласно нормам).
Маркировка всех клемм и проводов.
Проверка сопротивления изоляции (минимум 1 МОм при 500 В).
Тестирование работы реле и АПВ.
Настройка параметров защиты по уставкам.

«Перед вводом шкафа в работу обязательно проведите имитацию аварийного режима — подайте ток на вход реле через проверочный стенд. Это исключит ошибки в настройках.» — Екатерина Лебедева, начальник службы РЗА, энергокомпания «Севзапэнерго»

Степени защиты и стандарты исполнения

Степень защиты (IP — Ingress Protection) определяет, насколько шкаф защищён от проникновения пыли и влаги. Для релейных шкафов наиболее распространены следующие классы:

IP54 — защита от пыли и брызг воды. Подходит для внутренней установки в условиях повышенной запылённости.
IP55 — полная защита от пыли и струй воды. Используется на открытых подстанциях.
IP65 — полная пылезащита и защита от водяных струй под давлением. Применяется в агрессивных средах.

Корпуса изготавливаются из оцинкованной стали, нержавеющей стали или полимерных материалов. Внутренняя поверхность покрывается антикоррозийным составом. Цвет — обычно RAL 7035 (серый) или RAL 7032 (каменная галька).

Шкафы должны соответствовать международным и отечественным стандартам:

ГОСТ Р МЭК 60298 — комплектные распределительные устройства.
ГОСТ Р 51317 — электромагнитная совместимость.
IEC 61439 — низковольтные комплектные устройства.
IEC 60255 — реле защиты.

Выбор шкафа по условиям эксплуатации

Условия	Рекомендуемый IP	Материал	Дополнительно
Помещение, сухое	IP54	Оцинкованная сталь	Вентиляция через жалюзи
Улица, умеренный климат	IP55	Оцинкованная сталь + покрытие	Обогрев, термостат
Агрессивная среда (море, химзавод)	IP65	Нержавеющая сталь	Коррозионностойкое исполнение

Полезно знать: В регионах с холодным климатом обязательна установка обогрева с термостатом, чтобы избежать конденсата и замерзания компонентов при температуре ниже –25 °C.

Распространённые ошибки при проектировании и эксплуатации

Даже при наличии качественного оборудования ошибки на этапах проектирования, монтажа и эксплуатации могут привести к отказам в работе защиты. Ниже — самые частые проблемы и способы их устранения.

Недостаточная вентиляция — перегрев блоков питания и реле. Решение: увеличить зазоры, добавить вентиляторы или перейти на конвекционное охлаждение.
Отсутствие маркировки — путаница при обслуживании. Решение: использовать унифицированные этикетки по ГОСТ 2.709.
Смешивание силовых и слаботочных цепей — наводки и ложные срабатывания. Решение: физическое разделение, использование экранов и отдельных кабельных трасс.
Неправильные уставки реле — отказ срабатывания или ложное отключение. Решение: регулярная проверка и калибровка по утвержденным программам.
Игнорирование электромагнитной совместимости (ЭМС) — сбои в работе цифровых терминалов. Решение: применение фильтров, заземление экранов, соблюдение расстояний.

Как избежать ошибок: практические шаги

На этапе проектирования — проводить тепловой расчёт и анализ ЭМС.
При монтаже — строго следовать проектной документации и использовать маркировочные принтеры.
При вводе в эксплуатацию — выполнять комплексные испытания (КИ).
В процессе эксплуатации — вести журнал проверок, обновлять уставки при изменениях в сети.

«Одна из самых опасных ошибок — использование самодельных перемычек между клеммами. Это нарушает требования безопасности и может привести к пожару. Всё должно быть по схеме и сертифицированным компонентам.» — Дмитрий Костин, главный энергетик ТЭЦ-3, 22 года в отрасли

Экспертное мнение

«Сегодня мы наблюдаем переход от дискретных реле к интеллектуальным электронным устройствам (IED). Релейный шкаф больше не просто коробка с автоматами — это вычислительный узел, собирающий данные с десятков датчиков. Главный тренд — конвергенция IT и OT: шкафы подключаются к облачным платформам, используют алгоритмы машинного обучения для прогнозирования отказов. Уже сейчас на некоторых подстанциях внедряются системы, которые «обучают» реле на основе исторических данных аварий. Будущее — за автономной защитой, которая адаптируется к изменяющимся условиям сети.» — Сергей Новиков, руководитель направления цифровых решений в «Россети», 15 лет в энергетике

Вопросы и ответы

Чем отличается релейный шкаф от щита управления?

Релейный шкаф ориентирован на защиту и автоматику — там сосредоточены реле, терминалы, клеммы для ТТ и ТН. Щит управления больше ориентирован на оперативное управление — кнопки, лампы, переключатели. Однако граница размыта: современные шкафы РЗА часто включают функции управления.

Нужно ли заземлять релейный шкаф?

Да, обязательно. Корпус должен быть подключён к контуру заземления с сопротивлением не более 4 Ом. Это обеспечивает безопасность персонала и защищает оборудование от импульсных перенапряжений.

Как часто нужно проверять релейный шкаф?

По нормам ПТЭЭП, релейная защита должна проверяться не реже одного раза в 3–6 лет. Однако в условиях агрессивной среды или после аварий — внепланово. Также рекомендуется ежемесячный визуальный осмотр.

Можно ли модернизировать старый шкаф?

Да, при условии достаточного места и соответствия нагрузки. Многие предприятия заменяют электромеханические реле на цифровые терминалы, оставляя прежний корпус. Это экономически выгодно и снижает сроки модернизации.

Заключение

Релейный шкаф — это ключевой элемент любой электроустановки, отвечающий за безопасность, надёжность и эффективность работы оборудования. Он объединяет в себе технологии защиты, автоматики, управления и связи, обеспечивая комплексный контроль над электрическими сетями. От правильного выбора, монтажа и эксплуатации шкафа зависят бесперебойность энергоснабжения и безопасность персонала.

С развитием цифровых технологий релейные шкафы эволюционируют: они становятся «умными», подключаются к центральным системам мониторинга и начинают принимать решения автономно. Однако основные принципы — чёткая компоновка, защита от внешних воздействий и соответствие стандартам — остаются неизменными.

Независимо от уровня автоматизации, релейный шкаф должен проектироваться и обслуживаться с учётом всех нормативных требований и условий эксплуатации. Только так можно гарантировать его стабильную работу в течение десятилетий.

Релейный шкаф содержит устройства защиты, автоматики, питания и связи.
Современные шкафы переходят на цифровые технологии и протокол IEC 61850.
Важны правильная компоновка, вентиляция и защита от пыли и влаги.
Необходимо соблюдать стандарты монтажа и регулярно проводить проверки.
Будущее — за интеллектуальными, самообучающимися системами релейной защиты.
